【Canvas与图标】蓝底白圈邮件图标

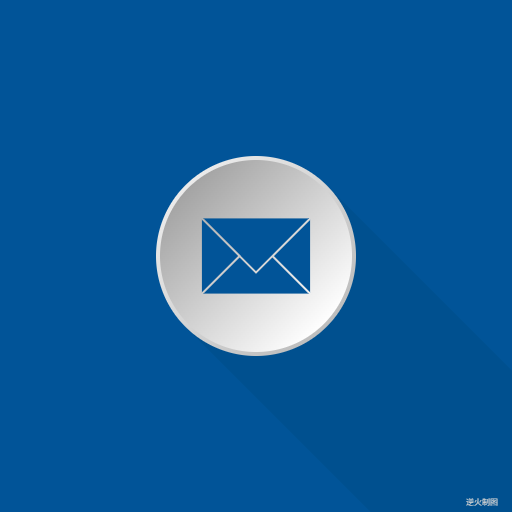

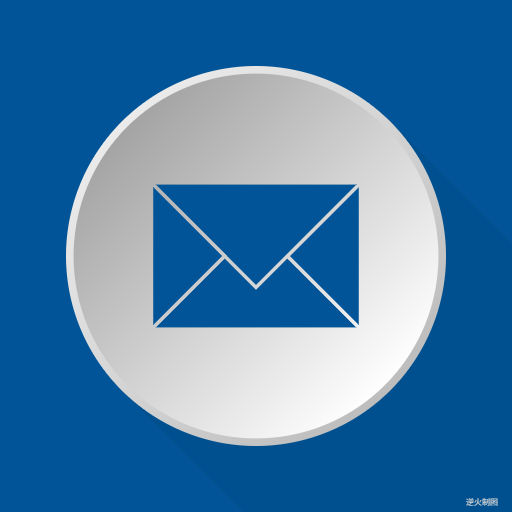

【成图】

1

2

3

4

5

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>蓝底白圈邮件图标 Draft2</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "rgb(1,84,152)";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        const R=190;//基准尺寸
        var ct=createPt(0,0);// ct=center

        // #1 阴影
        ctx.save();
        var r=R*1.00;
        var a=createPt3(ct,r,Math.PI-Math.PI/4);
        var d=createPt3(ct,r,-Math.PI/4);
        var b=createPt3(a,WIDTH,Math.PI/4);
        var c=createPt3(d,WIDTH,Math.PI/4);

        ctx.fillStyle="rgb(0,80,143)";
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.lineTo(b.x,b.y);
        ctx.lineTo(c.x,c.y);
        ctx.lineTo(d.x,d.y);
        ctx.closePath();
        ctx.fill();

        ctx.restore();

        // #2
        ctx.save();
        var r=R*1.00;
        var westNorth=createPt3(ct,r,Math.PI+Math.PI/4);
        var eastSouth=createPt3(ct,r,Math.PI/4);
        var gnt=ctx.createLinearGradient(westNorth.x,westNorth.y,eastSouth.x,eastSouth.y);
        gnt.addColorStop(0,"rgb(235,235,235)");
        gnt.addColorStop(1,"rgb(189,189,189)");
        drawSolidCircle(ctx,ct.x,ct.y,r,gnt);
        ctx.restore();

        // #3
        ctx.save();
        var r=R*0.96;
        var westNorth=createPt3(ct,r,Math.PI+Math.PI/4);
        var eastSouth=createPt3(ct,r,Math.PI/4);
        var gnt=ctx.createLinearGradient(westNorth.x,westNorth.y,eastSouth.x,eastSouth.y);
        gnt.addColorStop(0,"rgb(164,164,164)");
        gnt.addColorStop(1,"rgb(254,254,254)");
        drawSolidCircle(ctx,ct.x,ct.y,r,gnt);
        ctx.restore();

        // #4
        ctx.save();
        var r=R*0.55;
        var w=2*r;
        var h=0.7*w;

        ctx.lineWidth=R/220*4;
        ctx.fillStyle="rgb(1,84,152)";

        var a=createPt3(ct,h/2,Math.PI/2);// 下三角
        var b=createPt3(a,w/2,0);
        var c=createPt3(a,w/2,-Math.PI/2);
        var d=createPt3(a,w/2,Math.PI);
        ctx.strokeStyle=gnt;
        ctx.beginPath();
        ctx.moveTo(b.x,b.y);
        ctx.lineTo(c.x,c.y);
        ctx.lineTo(d.x,d.y);
        ctx.closePath();
        ctx.fill();
        ctx.stroke();

        var a=createPt3(ct,w/2,0);// 右三角
        var b=createPt3(a,h/2,-Math.PI/2);
        var c=createPt3(a,h/2,Math.PI);
        var d=createPt3(a,h/2,Math.PI/2);
        ctx.strokeStyle=gnt;
        ctx.beginPath();
        ctx.moveTo(b.x,b.y);
        ctx.lineTo(c.x,c.y);
        ctx.lineTo(d.x,d.y);
        ctx.closePath();
        ctx.fill();
        ctx.stroke();

        var a=createPt3(ct,h/2,-Math.PI/2);// 上三角
        var b=createPt3(a,w/2,0);
        var c=createPt3(a,w/2,Math.PI/2);
        var d=createPt3(a,w/2,Math.PI);
        ctx.strokeStyle=gnt;
        ctx.beginPath();
        ctx.moveTo(b.x,b.y);
        ctx.lineTo(c.x,c.y);
        ctx.lineTo(d.x,d.y);
        ctx.closePath();
        ctx.fill();
        ctx.stroke();

        var a=createPt3(ct,w/2,Math.PI);// 左三角
        var b=createPt3(a,h/2,0);
        var c=createPt3(a,h/2,Math.PI/2);
        var d=createPt3(a,h/2,-Math.PI/2);
        ctx.strokeStyle=gnt;
        ctx.beginPath();
        ctx.moveTo(b.x,b.y);
        ctx.lineTo(c.x,c.y);
        ctx.lineTo(d.x,d.y);
        ctx.closePath();
        ctx.fill();
        ctx.stroke();

        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:函数化写诗
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
（以上四个变量控制了诗文所在的矩形范围）
horizontalMagin:左右留白,用于横向拉伸挤压
verticalMagin:上下留白,用于纵向拉伸挤压
xOffset:文本的水平偏移值,用于微调左右位置
yOffset:文本的垂直偏移值,用于微调上下位置
text:诗文文本（以英文半角空格作为分隔符,分隔后的数组长度为列数，最长一句的文本书为行数）
font:字体
color:颜色
----------------------------------------------------------*/
function drawPoem(ctx,x,y,width,height,horizontalMagin,verticalMagin,xOffset,yOffset,text,font,color){
    height-=2*verticalMagin;        // 高
    width-=2*horizontalMagin;       // 宽
    var arr=text.split(";");        // 存储单个文字的数组
    var cols=arr.length;            // 列数
    var rows=-1;                    // 定义行数
    for(var i=0;i<arr.length;i++){  // 取得行数
        var line=arr[i];
        var len=line.split("").length;
        if(len>rows){
            rows=len;
        }
    }
    var xStep=width/cols;            // 横向步进
    var yStep=height/rows;            // 竖向步进

    // 写诗
    for(var i=0;i<cols;i++){
        for(var j=0;j<rows;j++){
            var a=createPt(x+width/2-(i+0.5)*xStep,y-height/2+(j+0.5)*yStep);// 定位
            var line=arr[i];         // 取得每一行
            var words=line.split("");// 代表每一行的数组
            if(j<line.length){
                var word=words[j];   // 具体的行列对应的字
                writeText(ctx,a.x,a.y+yOffset,word,font,color);
            }
        }
    }
}

/*----------------------------------------------------------
基础函数:用于从角度取得弧度，便于微调
degree:角度值，如30，60，90
返回值:弧度值，如PI/6,PI/3,PI/2
----------------------------------------------------------*/
function getRadian(degree){
    return degree/180*Math.PI;
}

/*----------------------------------------------------------
基础函数:用于取得两点间距离
p1:起点
p1:终点
----------------------------------------------------------*/
function getDistance(p1,p2){
    return Math.sqrt((p1.x-p2.x)*(p1.x-p2.x)+(p1.y-p2.y)*(p1.y-p2.y));
}

/*----------------------------------------------------------
基础函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
基础函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
基础函数:创建一个二维坐标点
base:基准点,入参必需有x和y两参数
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt3(base,radius,theta){
    var retval={};
    retval.x=base.x+radius*Math.cos(theta);
    retval.y=base.y+radius*Math.sin(theta);
    return retval;
}

/*----------------------------------------------------------
基础函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){
    var retval={};
    retval.x=baseX+radius*Math.cos(theta);
    retval.y=baseY+radius*Math.sin(theta);
    return retval;
}

/*----------------------------------------------------------
基础函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
基础函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
基础函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
Nasa使用了对数变换，把极小的光照转换成肉眼可见的信息，
这是数据处理中常见的手法。
--------------------------------------------------------------*/
//-->
</script>

END
