【Canvas与旗帜】上三常之俄罗斯

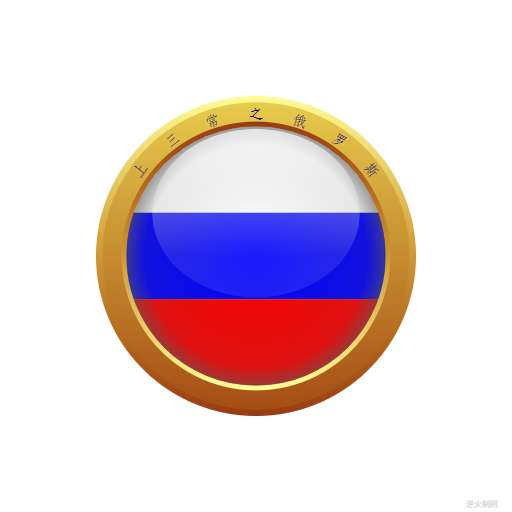

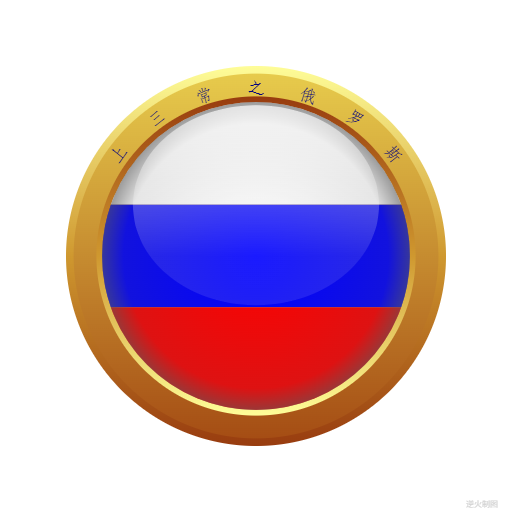

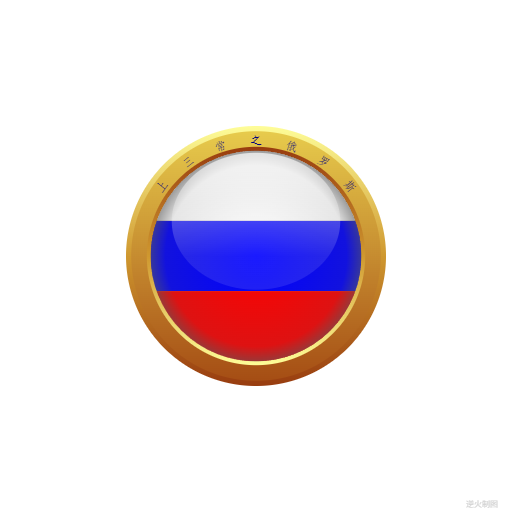

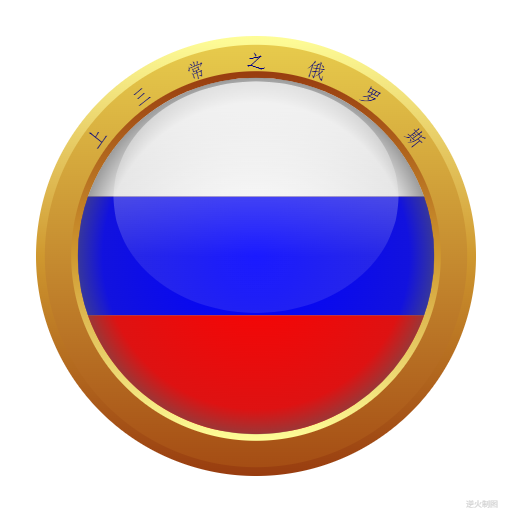

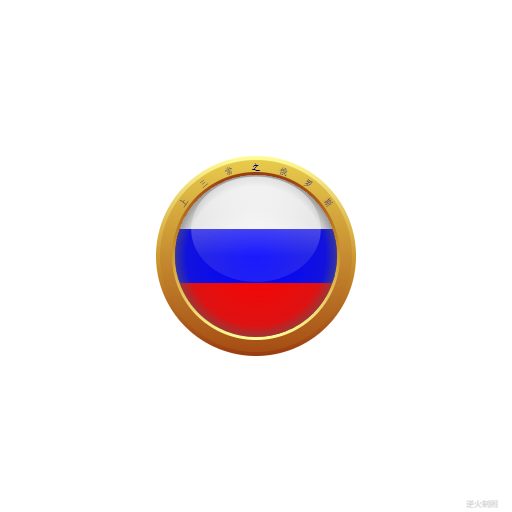

【成图】

1

2

3

4

5

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>上三常之俄罗斯 Draft1</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        //ctx.save();
        //ctx.fillStyle = "rgb(19,11,35)";
        //ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        //ctx.restore();

        const R=220;//基准尺寸
        var ct=createPt(0,0);// ct=center

        // #1 上下渐变凸金圈
        ctx.save();
        var r=R*1.00;
        var up=createPt2(ct.x,ct.y,r,-Math.PI/2);
        var down=createPt2(ct.x,ct.y,r,Math.PI/2);
        var gnt=ctx.createLinearGradient(up.x,up.y,down.x,down.y);
        gnt.addColorStop(0,"rgb(254,253,152)");
        gnt.addColorStop(0.5,"rgb(207,152,47)");
        gnt.addColorStop(1,"rgb(152,60,15)");
        drawSolidCircle(ctx,ct.x,ct.y,r,gnt);
        ctx.restore();

        // #2 上下渐变平金圈
        ctx.save();
        var r=R*0.96;
        var up=createPt2(ct.x,ct.y,r,-Math.PI/2);
        var down=createPt2(ct.x,ct.y,r,Math.PI/2);
        var gnt=ctx.createLinearGradient(up.x,up.y,down.x,down.y);
        gnt.addColorStop(0,"rgb(231,203,76)");
        gnt.addColorStop(1,"rgb(165,77,20)");
        drawSolidCircle(ctx,ct.x,ct.y,r,gnt);
        ctx.restore();

        // #2-1 环状文字
        ctx.save();
        var r=R*0.90;
        loopText(ctx,ct.x,ct.y,r,-Math.PI/2,Math.PI/3,"上三常之俄罗斯",r*0.045,r*0.1,"navy","华文仿宋");
        ctx.restore();

        // #3 上下渐变凹金圈
        ctx.save();
        var r=R*0.84;
        var up=createPt2(ct.x,ct.y,r,-Math.PI/2);
        var down=createPt2(ct.x,ct.y,r,Math.PI/2);
        var gnt=ctx.createLinearGradient(up.x,up.y,down.x,down.y);
        gnt.addColorStop(0,"rgb(152,60,15)");
        gnt.addColorStop(0.5,"rgb(207,152,47)");
        gnt.addColorStop(1,"rgb(254,253,152)");
        drawSolidCircle(ctx,ct.x,ct.y,r,gnt);
        ctx.restore();

        // #4 星条旗
        ctx.save();
        var r=R*0.81;
        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);
        ctx.clip();
        var w=2*r;
        var h=w;
        var colors=["white","blue","red"];
        var n=colors.length;
        var h1=h/n;
        var leftTop=createPt(-w/2,-h/2);

        for(var i=0;i<n;i++){
            ctx.fillStyle=colors[i];
            ctx.fillRect(leftTop.x,leftTop.y+i*h1,w,h1);
        }
        ctx.restore();

        // #5 边缘加深
        ctx.save();
        var r=R*0.81;
        var gnt=ctx.createRadialGradient(0,0,0,0,0,r);
        gnt.addColorStop(0,"rgba(90,90,90,0)");
        gnt.addColorStop(0.86,"rgba(90,90,90,0.2)");
        gnt.addColorStop(0.93,"rgba(90,90,90,0.4)");
        gnt.addColorStop(1,"rgba(90,90,90,0.6)");
        drawSolidCircle(ctx,0,0,r,gnt);
        ctx.restore();

        // #6 椭圆玻璃光
        ctx.save();
        var r=R*0.81;
        var gnt=ctx.createLinearGradient(0,-r,0,0);
        gnt.addColorStop(0,"rgba(255,255,255,0.7)");
        gnt.addColorStop(0.5,"rgba(255,255,255,0.3)");
        gnt.addColorStop(1,"rgba(255,255,255,0.1)");
        ctx.fillStyle=gnt;
        drawTuoYuan(ctx,0,-r*0.33,r*1.6,r*1.3);
        ctx.fill();
        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*------------------------------------------------------------------------
 函数：写出环形文字
 ctx：绘图上下文
 x:环中心点横坐标
 y:环中心点纵坐标
 r:环半径
 centerAngle：文字中心角度
fanAngle：左右辐角
text:文字
radialBias:径向偏移值，用于调整文字向心距离
textSize：文字大小
textColor：文字颜色
textFont：文字字体
------------------------------------------------------------------------*/
function loopText(ctx,x,y,r,centerAngle,fanAngle,text,radialBias,textSize,textColor,textFont){
    var arr=text.split("");
    var n=arr.length;
    var part=2*fanAngle/n;
    for(var i=0;i<arr.length;i++){
        var theta=centerAngle-fanAngle+part/2+i*part;
        var p=createPt2(x,y,r,theta);
        ctx.save();
        ctx.translate(p.x,p.y+radialBias);
        ctx.rotate(theta+Math.PI/2);
        writeText(ctx,0,0,arr[i],textSize+"px "+textFont,textColor)
        ctx.restore();
    }
}

/*------------------------------------------------------------------------
 函数：drawEllipse函数的套娃函数
 ctx：绘图上下文
 x:椭圆中心点横坐标
 y:椭圆中心点纵坐标
 width：椭圆宽
 height：椭圆高
------------------------------------------------------------------------*/
function drawTuoYuan(ctx,x,y,width,height){
    drawEllipse(ctx,x-width/2,y-height/2,width,height);
}

/*------------------------------------------------------------------------
 函数：使用贝塞尔三次曲线拟近椭圆，
        该方法比原生的ellipse函数消耗小很多。
 ctx：绘图上下文
 x:椭圆左极点横坐标(注意不是中心点)
 y:椭圆左极点纵坐标(注意不是中心点)
 width：椭圆宽
 height：椭圆高
 注：该方法摘录自 张磊著《HTML5实验室-Canvas世界》，电子工业出版社出版
------------------------------------------------------------------------*/
function drawEllipse(ctx,x,y,width,height){
    var k=0.55228475;
    var ox=(width/2)*k;
    var oy=(height/2)*k;
    var xe=x+width;
    var ye=y+height;
    var xm=x+width/2;
    var ym=y+height/2;

    ctx.beginPath();
    ctx.moveTo(x,ym);
    ctx.bezierCurveTo(x,ym-oy,xm-ox,y,xm,y);
    ctx.bezierCurveTo(xm+ox,y,xe,ym-oy,xe,ym);
    ctx.bezierCurveTo(xe,ym+oy,xm+ox,ye,xm,ye);
    ctx.bezierCurveTo(xm-ox,ye,x,ym+oy,x,ym);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:指定一个中心点和半径，绘制标准的美国国旗
ctx:绘图上下文
x:中心横坐标
y:中心纵坐标
r:美国旗蓝色矩形的高度，是其它尺寸的基础
colors:存储红白蓝三色的数组
----------------------------------------------------------*/
function drawUsFlag(ctx,x,y,r,colors){
    ctx.save();

    var blueBlockRightBottom=createPt(x,y);// 蓝色块的右下角
    var c=r;// 左上角蓝色块的高度,按标准星条旗画法标记为c
    var a=c/7*13;// c占7条高度，整旗高是13条，a即星条旗高度
    var b=a*19/10;// b是a的1.9倍，b即星条旗宽度
    var d=b*2/5;// d为五分之二的国旗宽度，d为左上角蓝色块的宽度

    // 绘制十三横条
    var flagCenter=createPt(x-d+b/2,y-c+a/2);// 旗帜中心
    fillHorizontalZebraRect(ctx,flagCenter.x,flagCenter.y,b,a,13,colors[0],colors[1]);

    // 绘制左上角蓝色方块
    var blueBlockCenter=createPt(x-d/2,y-c/2);// 蓝色方块中心
    ctx.fillStyle=colors[2];
    drawRect(ctx,blueBlockCenter.x,blueBlockCenter.y,d,c);
    ctx.fill();

    var h=d/12;// h为星星的横坐标间距
    var e=c/10;// e为星星的纵坐标间距
    var k=0.0616*a;// 左上角蓝色方块内白色星星的中心到尖角距离，即星星外接圆直径

    // 第一批画五行六列星星
    for(var i=0;i<6;i++){
        for(var j=0;j<5;j++){
            ctx.fillStyle = colors[1];
            draw5Star(ctx,x-d+h+i*h*2,y-c+e+j*e*2,k/2);
            ctx.fill();
        }
    }

    // 第一批画五行四列星星
    for(var i=0;i<5;i++){
        for(var j=0;j<4;j++){
            ctx.fillStyle = colors[1];
            draw5Star(ctx,x-d+h*2+i*h*2,y-c+e*2+j*e*2,k/2);
            ctx.fill();
        }
    }

    ctx.restore();
}


/*--------------------------------------------------
函数:绘制标准正五角星轮廓,可描边，可填充
ctx:绘图上下文
x:五角星中心横坐标
y:五角星中心纵坐标
R:五角星中心到顶点的距离
---------------------------------------------------*/
function draw5Star(ctx,x,y,R){
    var r=R*Math.sin(Math.PI/10)/Math.sin(Math.PI/10*7);

    var arr=[0,0,0,0,0,0,0,0,0,0];

    // 顶五点
    for(var i=0;i<5;i++){
        var theta=i*Math.PI/5*2-Math.PI/10;
        var x1=R*Math.cos(theta)+x;
        var y1=R*Math.sin(theta)+y;
        arr[i*2]=createPt(x1,y1);
    }

    // 内五点
    for(var i=0;i<5;i++){
        var theta=i*Math.PI/5*2+Math.PI/10;
        var x1=r*Math.cos(theta)+x;
        var y1=r*Math.sin(theta)+y;
        arr[i*2+1]=createPt(x1,y1);
    }

    ctx.beginPath();
    for(var i=0;i<arr.length;i++){
        ctx.lineTo(arr[i].x,arr[i].y);
    }
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于以横向间隔色条带的方式填充矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
count:条带数
color1:偶数色（从0开始)
color2:奇数色
----------------------------------------------------------*/
function fillHorizontalZebraRect(ctx,x,y,width,height,count,color1,color2){
    ctx.save();
    for(var i=0;i<count;i++){
        ctx.fillStyle=(i % 2==0)?color1:color2;
        ctx.fillRect(x-width/2, y-height/2+height/count*i, width, height/count);
    }
    ctx.restore();
}

/*----------------------------------------------------------
基本函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
基本函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
基本函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){
    var retval={};
    retval.x=baseX+radius*Math.cos(theta);
    retval.y=baseY+radius*Math.sin(theta);
    return retval;
}

/*----------------------------------------------------------
基本函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
基本函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
基本函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="center";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
大多数人都有

一个天真对未来充满憧憬的童年，

一个敢于天公试比高的青年，

一个屡屡碰壁愤懑忧郁的中年

和一个无力回天坦然接受生活给予的一切的老年。
--------------------------------------------------------------*/
//-->
</script>

END
