【Canvas与盾牌】美国队长之盾卡通版

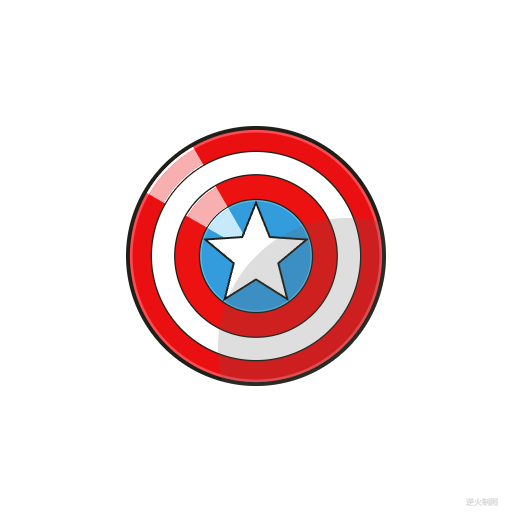

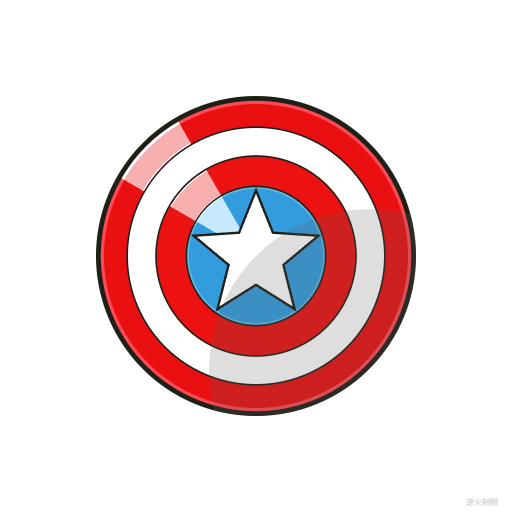

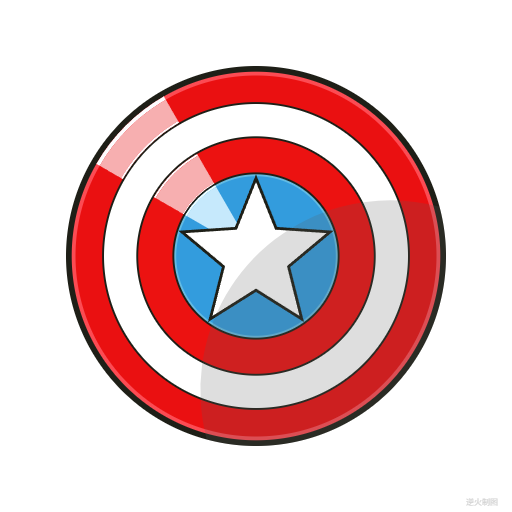

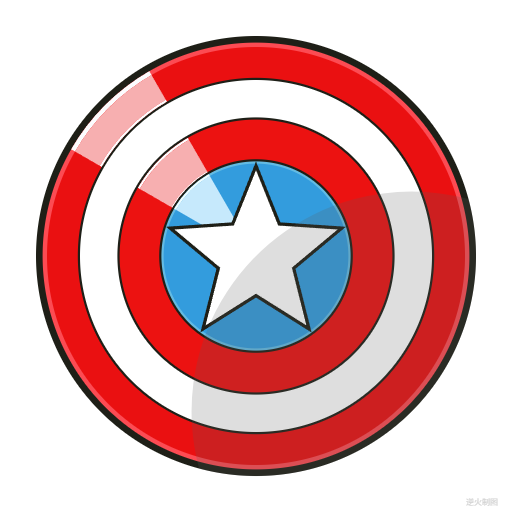

【成图】

1

2

3

4

5

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>美国队长之盾卡通版 Draft1</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        /*ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();*/

        const R=220;//基准尺寸
        var ct=createPt(0,0);// ct=center

        // #1 黑圈
        ctx.save();
        var r=R*1.00;
        drawSolidCircle(ctx,ct.x,ct.y,r,"rgb(30,31,23)");
        ctx.restore();

        // #2 浅红圈
        ctx.save();
        var r=R*0.97;
        drawSolidCircle(ctx,ct.x,ct.y,r,"rgb(252,75,83)");
        ctx.restore();

        // #3 深红圈
        ctx.save();
        var r=R*0.95;
        drawSolidCircle(ctx,ct.x,ct.y,r,"rgb(234,16,17)");
        ctx.restore();

        // #4 黑圈
        ctx.save();
        var r=R*0.81;
        drawSolidCircle(ctx,ct.x,ct.y,r,"rgb(30,31,23)");
        ctx.restore();

        // #5 白圈
        ctx.save();
        var r=R*0.80;
        drawSolidCircle(ctx,ct.x,ct.y,r,"white");
        ctx.restore();

        // #6 黑圈
        ctx.save();
        var r=R*0.63;
        drawSolidCircle(ctx,ct.x,ct.y,r,"rgb(30,31,23)");
        ctx.restore();

        // #7 红圈
        ctx.save();
        var r=R*0.62;
        drawSolidCircle(ctx,ct.x,ct.y,r,"rgb(236,18,17)");
        ctx.restore();

        // #8 黑圈
        ctx.save();
        var r=R*0.44;
        drawSolidCircle(ctx,ct.x,ct.y,r,"rgb(30,31,23)");
        ctx.restore();

        // #9 淡蓝圈
        ctx.save();
        var r=R*0.43;
        drawSolidCircle(ctx,ct.x,ct.y,r,"rgb(99,187,227)");
        ctx.restore();

        // #10 蓝圈
        ctx.save();
        var r=R*0.42;
        drawSolidCircle(ctx,ct.x,ct.y,r,"rgb(51,156,221)");
        ctx.restore();

        // #4 白色扇形
        ctx.save();
        ctx.fillStyle="rgb(252,252,254)";
        drawFan(ctx,ct.x,ct.y,R*0.95,R*0.97,Math.PI+Math.PI/6,Math.PI+Math.PI/3);
        ctx.fill();

        ctx.fillStyle="rgb(247,175,176)";
        drawFan(ctx,ct.x,ct.y,R*0.82,R*0.95,Math.PI+Math.PI/6,Math.PI+Math.PI/3);
        ctx.fill();

        ctx.fillStyle="rgb(252,252,254)";
        drawFan(ctx,ct.x,ct.y,R*0.81,R*0.82,Math.PI+Math.PI/6,Math.PI+Math.PI/3);
        ctx.fill();

        ctx.fillStyle="rgb(252,252,254)";
        drawFan(ctx,ct.x,ct.y,R*0.61,R*0.62,Math.PI+Math.PI/6,Math.PI+Math.PI/3);
        ctx.fill();

        ctx.fillStyle="rgb(247,175,176)";
        drawFan(ctx,ct.x,ct.y,R*0.445,R*0.61,Math.PI+Math.PI/6,Math.PI+Math.PI/3);
        ctx.fill();

        ctx.fillStyle="rgb(252,252,254)";
        drawFan(ctx,ct.x,ct.y,R*0.44,R*0.445,Math.PI+Math.PI/6,Math.PI+Math.PI/3);
        ctx.fill();

        ctx.fillStyle="rgb(239,253,254)";///
        drawFan(ctx,ct.x,ct.y,R*0.42,R*0.43,Math.PI+Math.PI/6,Math.PI+Math.PI/3);
        ctx.fill();

        ctx.fillStyle="rgb(198,233,252)";///
        drawFan(ctx,ct.x,ct.y,R*0,R*0.42,Math.PI+Math.PI/6,Math.PI+Math.PI/3);
        ctx.fill();

        ctx.restore();

        // #11 五星
        ctx.save();
        var r=R*0.43;// outer
        ctx.fillStyle="rgb(30,31,23)";
        draw5Star(ctx,ct.x,ct.y,r);
        ctx.fill();
        r=R*0.39;// inner
        ctx.fillStyle="white";
        draw5Star(ctx,ct.x,ct.y,r);
        ctx.fill();
        ctx.restore();

        // #12 半透明卵形
        ctx.save();
        var r=R*1.00;
        var rightDownCt=createPt2(ct.x,ct.y,r,Math.PI/4);
        ctx.fillStyle="rgba(90,90,90,0.2)";
        ctx.beginPath();
        ctx.arc(ct.x,ct.y,r,-Math.PI/12,Math.PI/12*7,false);
        ctx.arc(rightDownCt.x,rightDownCt.y,r,Math.PI/12*11,-Math.PI/12*5,false);
        ctx.fill();
        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*--------------------------------------------------
函数:绘制标准正五角星轮廓,可描边，可填充
ctx:绘图上下文
x:五角星中心横坐标
y:五角星中心纵坐标
R:五角星中心到顶点的距离
---------------------------------------------------*/
function draw5Star(ctx,x,y,R){
    var r=R*Math.sin(Math.PI/10)/Math.sin(Math.PI/10*7)*1.15;// 稍增胖

    var arr=[0,0,0,0,0,0,0,0,0,0];

    // 顶五点
    for(var i=0;i<5;i++){
        var theta=i*Math.PI/5*2-Math.PI/10;
        var x1=R*Math.cos(theta)+x;
        var y1=R*Math.sin(theta)+y;
        arr[i*2]=createPt(x1,y1);
    }

    // 内五点
    for(var i=0;i<5;i++){
        var theta=i*Math.PI/5*2+Math.PI/10;
        var x1=r*Math.cos(theta)+x;
        var y1=r*Math.sin(theta)+y;
        arr[i*2+1]=createPt(x1,y1);
    }

    ctx.beginPath();
    for(var i=0;i<arr.length;i++){
        ctx.lineTo(arr[i].x,arr[i].y);
    }
    ctx.closePath();
}

/*----------------------------------------------------------
基本函数:用于绘制扇形
ctx:绘图上下文
x:扇形圆心心横坐标
y:扇形圆心纵坐标
rIn:扇形内径
rOut:扇形外径
startAngle:起始角度
endAngle:中止角度
----------------------------------------------------------*/
function drawFan(ctx,x,y,rIn,rOut,startAngle,endAngle){
    var a=createPt(x+rIn*Math.cos(startAngle),y+rIn*Math.sin(startAngle));
    var b=createPt(x+rOut*Math.cos(startAngle),y+rOut*Math.sin(startAngle));
    var c=createPt(x+rOut*Math.cos(endAngle),y+rOut*Math.sin(endAngle));
    var d=createPt(x+rIn*Math.cos(endAngle),y+rIn*Math.sin(endAngle));

    ctx.beginPath();
    ctx.moveTo(a.x,a.y);
    ctx.lineTo(b.x,b.y);
    ctx.arc(x,y,rOut,startAngle,endAngle,false);
    ctx.lineTo(c.x,c.y);
    ctx.lineTo(d.x,d.y);
    ctx.arc(x,y,rIn,endAngle,startAngle,true);
    ctx.closePath();
}

/*----------------------------------------------------------
基本函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
基本函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
基本函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){
    var retval={};
    retval.x=baseX+radius*Math.cos(theta);
    retval.y=baseY+radius*Math.sin(theta);
    return retval;
}

/*----------------------------------------------------------
基本函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
基本函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
基本函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
我们这些躺扒手机一代晚年回首往事感概自己碌碌无为时，有人一定会说：
“哪里是什么蠢材，我只过不是把空闲时间全花在躺着扒手机上了...”
--------------------------------------------------------------*/
//-->
</script>

END
