【Canvas与五星】蓝底红带五角星

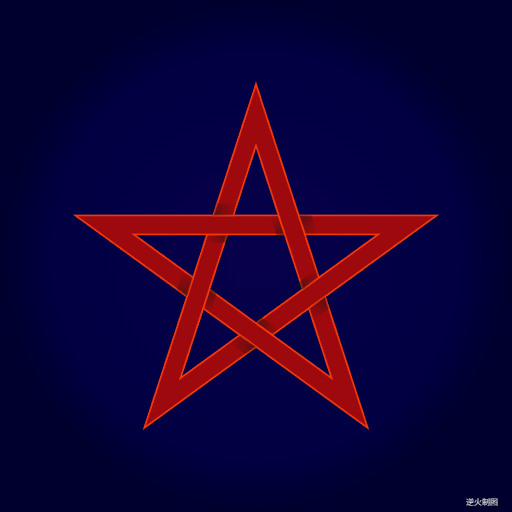

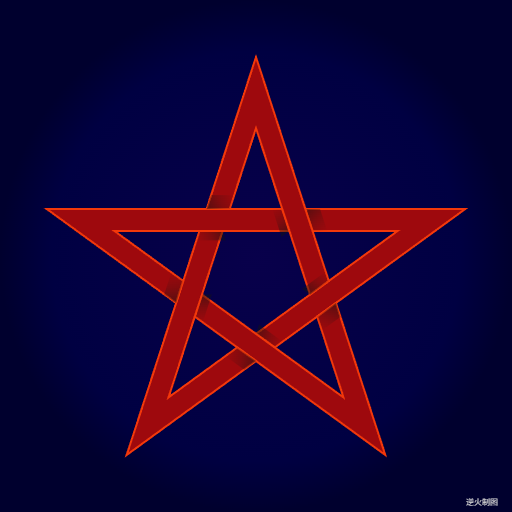

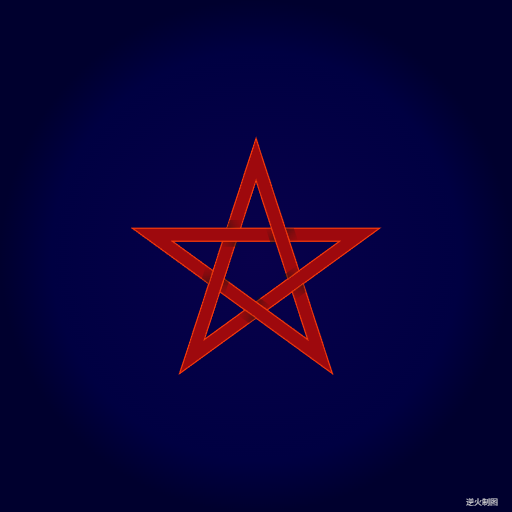

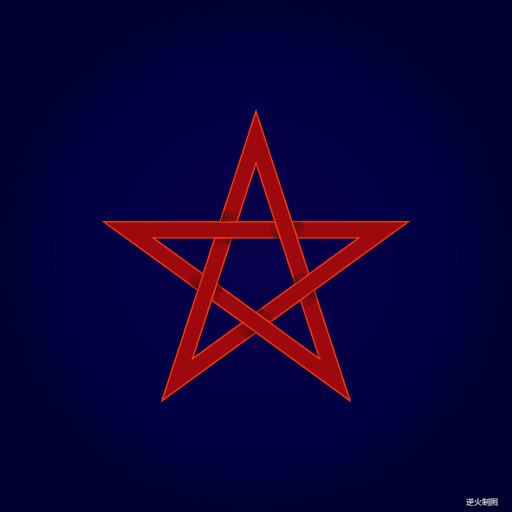

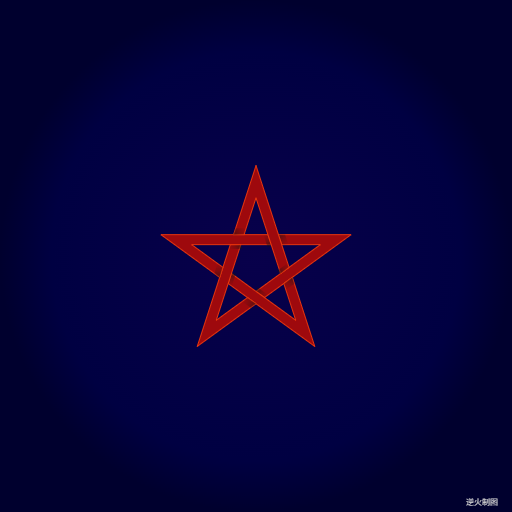

【成图】

1

2

3

4

5

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>蓝底红带五角星 Draft4</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "rgb(0,0,46)";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        const R=220;//基准尺寸
        var ct=createPt(0,0);

        // #1 背景
        ctx.save();
        var r=R*1.00;
        var gnt=ctx.createRadialGradient(0,0,0,0,0,WIDTH/2);
        gnt.addColorStop(0,"rgb(8,0,75)");
        gnt.addColorStop(0.8,"rgb(0,0,66)");
        gnt.addColorStop(1,"rgb(0,0,46)");
        drawSolidCircle(ctx,ct.x,ct.y,WIDTH/2,gnt);
        ctx.restore();

        // #2 五星
        ctx.save();
        var r=R*1.00;
        drawBlank5Star(ctx,ct.x,ct.y+r*(1-Math.cos(Math.PI/5))/2,r,r/10,0,"rgb(158,9,13)","rgb(243,56,10)",R/220*2);
        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*--------------------------------------------------
函数:绘制压边正五角星
ctx:绘图上下文
x:五角星中心横坐标
y:五角星中心纵坐标
R(radius):五角星中心到顶点的距离
T(Thickness):边的厚度
G(Gap):边的间距
fillStyle:填充色
strokeStyle:描边色
lineWidth:线宽
---------------------------------------------------*/
function drawBlank5Star(ctx,x,y,R,T,G,fillStyle,strokeStyle,lineWidth){
    ctx.save();
    var shadowWidth=R/15*1;
    var shadowWidth2=shadowWidth*0.67;

    const N=5;
    for(var i=0;i<N;i++){
        var theta=i*Math.PI/5*2-Math.PI/10;
        var a=createPt2(x,y,R,theta);
        var b=createPt2(a.x,a.y,R*Math.sin(Math.PI/10*6)/Math.sin(Math.PI/10*3)-(G+T)/Math.cos(Math.PI/10),theta+Math.PI*9/10);
        var b1=createPt2(a.x,a.y,R*Math.sin(Math.PI/10*6)/Math.sin(Math.PI/10*3)-(G+T)/Math.cos(Math.PI/10)-shadowWidth2,theta+Math.PI*9/10);
        var c=createPt2(b.x,b.y,T/Math.cos(Math.PI/10),theta+Math.PI*13/10);
        var c1=createPt2(c.x,c.y,shadowWidth2,theta+Math.PI*13/10+Math.PI*2/5);
        var d=createPt2(a.x,a.y,T/Math.sin(Math.PI/10),theta+Math.PI);
        var r=R*Math.sin(Math.PI/10)/Math.sin(Math.PI/10*7);// 内部正五边形半径
        var e=createPt2(d.x,d.y,(R-T/Math.sin(Math.PI/10)-1*r*Math.sin(Math.PI/10*3))/Math.cos(Math.PI/10)-G/Math.cos(Math.PI/10),theta+Math.PI*11/10);
        var e1=createPt2(d.x,d.y,(R-T/Math.sin(Math.PI/10)-1*r*Math.sin(Math.PI/10*3))/Math.cos(Math.PI/10)-G/Math.cos(Math.PI/10)-shadowWidth,theta+Math.PI*11/10);
        var f=createPt2(e.x,e.y,T/Math.cos(Math.PI/10),theta+Math.PI*3/2);
        var f1=createPt2(f.x,f.y,shadowWidth,theta+Math.PI*3/2+Math.PI/10*6);

        ctx.lineWidth=lineWidth;
        ctx.strokeStyle=strokeStyle;
        ctx.fillStyle=fillStyle;
        ctx.beginPath();
        ctx.lineTo(a.x,a.y);
        ctx.lineTo(b.x,b.y);
        ctx.lineTo(c.x,c.y);
        ctx.lineTo(d.x,d.y);
        ctx.lineTo(e.x,e.y);
        ctx.lineTo(f.x,f.y);
        ctx.closePath();
        ctx.fill();
        ctx.stroke();

        // 阴影1
        var gnt=ctx.createLinearGradient(f.x,f.y,e1.x,e1.y);
        gnt.addColorStop(0,"rgba(19,19,19,0.5)");
        gnt.addColorStop(0.5,"rgba(19,19,19,0.2)");
        gnt.addColorStop(1,"rgba(19,19,19,0.0)");
        ctx.fillStyle=gnt;
        ctx.beginPath();
        ctx.moveTo(e.x,e.y);
        ctx.lineTo(f.x,f.y);
        ctx.lineTo(f1.x,f1.y);
        ctx.lineTo(e1.x,e1.y);
        ctx.fill();

        // 阴影2
        var gnt=ctx.createLinearGradient(c.x,c.y,b1.x,b1.y);
        gnt.addColorStop(0,"rgba(19,19,19,0.5)");
        gnt.addColorStop(0.5,"rgba(19,19,19,0.2)");
        gnt.addColorStop(1,"rgba(19,19,19,0.0)");
        ctx.fillStyle=gnt;
        ctx.beginPath();
        ctx.moveTo(b.x,b.y);
        ctx.lineTo(c.x,c.y);
        ctx.lineTo(c1.x,c1.y);
        ctx.lineTo(b1.x,b1.y);
        ctx.fill();
    }

    ctx.restore();
}

/*----------------------------------------------------------
函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){
    var retval={};
    retval.x=baseX+radius*Math.cos(theta);
    retval.y=baseY+radius*Math.sin(theta);
    return retval;
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
