【Canvas与旗帜】二十角金盘德国旗

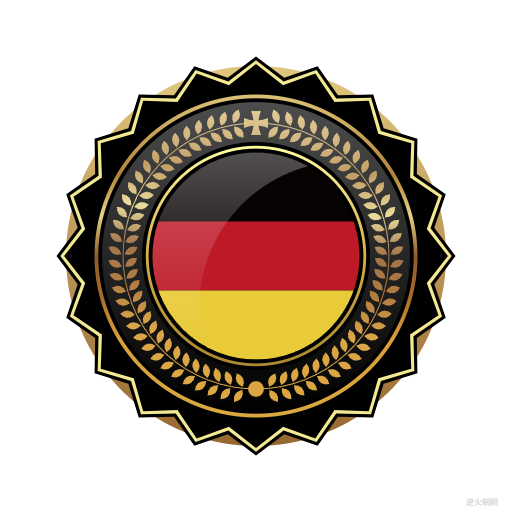

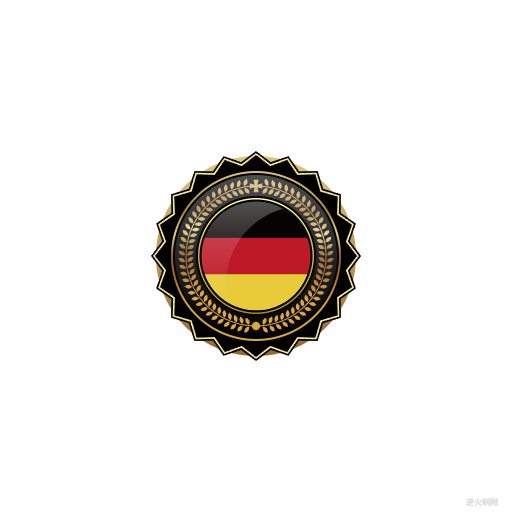

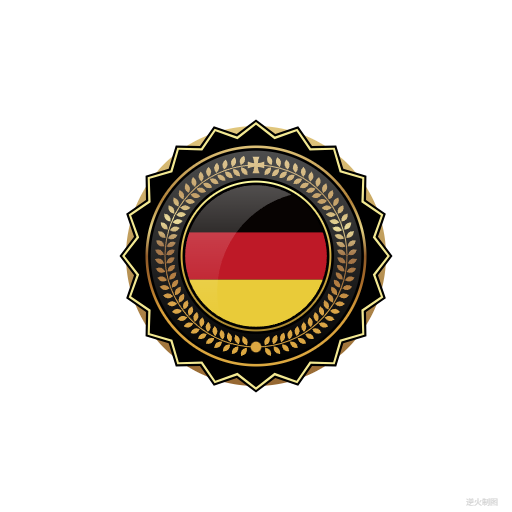

【成图】

1

2

3

4

5

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>多角金盘德国旗 Draft1</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        /*ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();*/

        const R=220;//基准尺寸

        // #1 上下渐变金盘
        ctx.save();
        var r=R*1.00;
        var gnt=ctx.createLinearGradient(0,-r,0,r);
        gnt.addColorStop(0,"rgb(225,199,125)");
        gnt.addColorStop(1,"rgb(150,103,49)");
        drawSolidCircle(ctx,0,0,r,gnt);
        ctx.restore();

        // #2 锯齿边
        ctx.save();
        var r=R*1.00;
        ctx.fillStyle="black";// 1
        drawSawtoothLoop(ctx,0,0,20,r*1.05,r*0.95);
        ctx.fill();
        ctx.fillStyle="rgb(243,233,146)";// 2
        drawSawtoothLoop(ctx,0,0,20,r*1.03,r*0.93);
        ctx.fill();
        ctx.fillStyle="black";// 3
        drawSawtoothLoop(ctx,0,0,20,r*1.01,r*0.91);
        ctx.fill();
        ctx.restore();

        // #3 上下渐变金圈
        ctx.save();
        var r=R*0.85;
        var gnt=ctx.createLinearGradient(0,-r,0,r);
        gnt.addColorStop(0,"rgb(221,193,119)");
        gnt.addColorStop(0.25,"rgb(177,130,58)");
        gnt.addColorStop(0.375,"rgb(228,211,131)");
        gnt.addColorStop(0.5,"rgb(144,91,41)");
        gnt.addColorStop(0.625,"rgb(169,108,41)");
        gnt.addColorStop(0.75,"rgb(216,158,58)");
        gnt.addColorStop(1,"rgb(220,169,64)");
        drawSolidCircle(ctx,0,0,r,gnt);

        drawSolidCircle(ctx,0,0,R*0.83,"black");
        ctx.restore();

        // #4 环状橄榄枝
        ctx.save();
        var n=32;
        var r=R*0.70;
        drawLeftOliver(ctx,0,0,r,n,Math.PI/2,Math.PI/2*3-Math.PI/18,Math.PI/6,Math.PI/4,gnt);// 左枝
        drawRightOliver(ctx,0,0,r,n,-Math.PI/2+Math.PI/18,Math.PI/2,Math.PI/6,Math.PI/4,gnt);// 右枝

        ctx.fillStyle=gnt;// 上方十字
        drawIronCross(ctx,0,-r,r*0.18,r*0.075);
        ctx.fill();

        drawSolidCircle(ctx,0,r,R/220*9,gnt);// 下方圆球
        ctx.restore();

        // #5 玻璃光
        ctx.save();
        var r=R*0.81;
        var gnt=ctx.createLinearGradient(0,-r,0,r);
        gnt.addColorStop(0,"rgba(255,255,255,0.3)");
        gnt.addColorStop(0.5,"rgba(255,255,255,0.15)");
        gnt.addColorStop(1,"rgba(255,255,255,0.0)");
        drawSolidCircle(ctx,0,0,r,gnt);

        drawSolidCircle(ctx,0,0,R*0.60,"black");
        ctx.restore();

        // #6 上下渐变金圈
        ctx.save();
        var r=R*0.58;
        var gnt=ctx.createLinearGradient(0,-r,0,r);
        gnt.addColorStop(0,"rgb(255,253,162)");
        gnt.addColorStop(0.5,"rgb(212,175,68)");
        gnt.addColorStop(1,"rgb(171,137,48)");
        drawSolidCircle(ctx,0,0,r,gnt);

        drawSolidCircle(ctx,0,0,R*0.565,"black");
        ctx.restore();

        // #7 德国旗
        ctx.save();
        var r=R*0.545;
        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);
        ctx.clip();
        var h=2*r;// 高宽
        var w=3*r;

        const N=3;
        var colors=["rgb(7,3,2)","rgb(190,25,39)","rgb(233,203,57)"];// 黑红黄三色
        for(var i=0;i<N;i++){
            ctx.fillStyle=colors[i];
            drawRect(ctx,0,-h/3+i*h/3,w,h/3);
            ctx.fill();
        }
        ctx.restore();

        // #8 月形玻璃光
        ctx.save();
        var r=R*0.545;
        var center=createPt(0,0);
        var c=createPt2(center.x,center.y,r,Math.PI/6);
        var b=createPt2(center.x,center.y,r,Math.PI/2+Math.PI/6);
        var a=createPt2(center.x,center.y,r,-Math.PI/3);

        var gnt=ctx.createLinearGradient(0,-r,0,b.y);
        gnt.addColorStop(0,"rgba(255,255,255,0.3)");
        gnt.addColorStop(0.4,"rgba(255,255,255,0.15)");
        gnt.addColorStop(1,"rgba(255,255,255,0.0)");

        ctx.fillStyle=gnt;
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.arc(center.x,center.y,r,-Math.PI/3,Math.PI/2+Math.PI/6,true);
        ctx.arc(c.x,c.y,r*Math.sqrt(2),Math.PI-Math.PI/12,-Math.PI/2-Math.PI/12,false);
        ctx.fill();

        ctx.restore();


        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:用于绘制铁十字轮廓
ctx:绘图上下文
x,y:铁十字矩形中心坐标
sideLength:容纳铁十字的正方形边长
thickness:铁十字在正方形边上的厚度
----------------------------------------------------------*/
function drawIronCross(ctx,x,y,sideLength,thickness){
    var r=sideLength*sideLength/thickness/2+thickness/8;
    var alpha=Math.asin(sideLength/2/r);
    var beta=Math.asin((1+0.25*thickness/r)/Math.sqrt(2))-Math.PI/4;

    ctx.save();
    ctx.translate(x,y);
    var a=createPt(sideLength/2,-thickness/2);
    var b=createPt(sideLength/2,+thickness/2);

    ctx.beginPath();
    ctx.moveTo(sideLength/2,-thickness/2);
    ctx.lineTo(sideLength/2,+thickness/2);
    ctx.arc(0,r+thickness/4,r,alpha-Math.PI/2,-Math.PI/2+beta,true);
    ctx.arc(r+thickness/4,0,r,Math.PI-beta,Math.PI-alpha,true);
    ctx.lineTo(-thickness/2,sideLength/2);
    ctx.arc(-r-thickness/4,0,r,alpha,beta,true);
    ctx.arc(0,r+thickness/4,r,-Math.PI/2-beta,-Math.PI/2-alpha,true);
    ctx.lineTo(-sideLength/2,-thickness/2);
    ctx.arc(0,-r-thickness/4,r,Math.PI/2+alpha,Math.PI/2+beta,true);
    ctx.arc(-r-thickness/4,0,r,-beta,-alpha,true);
    ctx.lineTo(thickness/2,-sideLength/2);
    ctx.arc(r+thickness/4,0,r,Math.PI+alpha,Math.PI+beta,true);
    ctx.arc(0,-r-thickness/4,r,Math.PI/2-beta,Math.PI/2-alpha,true);
    ctx.closePath();
    ctx.restore();
}

/*----------------------------------------------------------
函数:画顺时针橄榄枝
x:横坐标
y:纵坐标
r:橄榄枝中心半径
n:叶片对数
start：起始角度
end:中止角度
alpha： 叶片中线到圆弧的角度
beta：叶片中线到圆弧的角度
color:叶片颜色
----------------------------------------------------------*/
function drawLeftOliver(ctx,x,y,r,n,start,end,alpha,beta,color){
    const R=r;                // 橄榄枝中心半径
    var   N=n;                // 有N对叶片
    const START=start;        // 起始角度
    const END=end;            // 中止角度
    const STEP=(END-START)/N;// 步长
    const ALPHA=alpha;        // 叶片中线到圆弧的角度
    const L=R/8;            // 叶片长度
    const BETA=beta;        // 叶片中线到圆弧的角度

    ctx.save();
    ctx.translate(x,y);
    ctx.rotate(STEP);
    ctx.lineWidth=1;
    ctx.strokeStyle=color;

    // 画中心圈
    ctx.beginPath();
    for(var i=-1;i<=N;i++){
        var theta=START+STEP*i;
        var r=R;
        var a=createPt(r*Math.cos(theta),r*Math.sin(theta));
        ctx.lineTo(a.x,a.y);
    }
    ctx.stroke();

    // 画外侧叶子
    for(var i=0;i<N;i++){
        var theta=START+STEP*i;
        var r=R;
        var a=createPt(r*Math.cos(theta),r*Math.sin(theta));

        r=L/9;
        var angle=theta+ALPHA;
        var b=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

        r=L/9*4/Math.cos(BETA);
        angle=theta+ALPHA+BETA;
        var d=createPt(b.x+r*Math.cos(angle),b.y+r*Math.sin(angle));

        r=L/9*4/Math.cos(BETA);
        angle=theta+ALPHA-BETA;
        var e=createPt(b.x+r*Math.cos(angle),b.y+r*Math.sin(angle));

        r=L;
        angle=theta+ALPHA;
        var c=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

        ctx.fillStyle=color;
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.lineTo(b.x,b.y);
        ctx.quadraticCurveTo(d.x,d.y,c.x,c.y);
        ctx.quadraticCurveTo(e.x,e.y,b.x,b.y);
        ctx.closePath();
        ctx.fill();
    }

    // 画内侧叶子
    for(var i=0;i<N;i++){
        var theta=START+STEP*i;
        var r=R;
        var a=createPt(r*Math.cos(theta),r*Math.sin(theta));

        r=L/9;
        var angle=theta-ALPHA+Math.PI;
        var b=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

        r=L/9*4/Math.cos(BETA);
        angle=theta-ALPHA+Math.PI+BETA;
        var d=createPt(b.x+r*Math.cos(angle),b.y+r*Math.sin(angle));

        r=L/9*4/Math.cos(BETA);
        angle=theta-ALPHA+Math.PI-BETA;
        var e=createPt(b.x+r*Math.cos(angle),b.y+r*Math.sin(angle));

        r=L;
        angle=theta-ALPHA+Math.PI;
        var c=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

        ctx.fillStyle=color;
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.lineTo(b.x,b.y);
        ctx.quadraticCurveTo(d.x,d.y,c.x,c.y);
        ctx.quadraticCurveTo(e.x,e.y,b.x,b.y);
        ctx.closePath();
        ctx.fill();
    }

    ctx.restore();
}

/*----------------------------------------------------------
函数:画逆时针橄榄枝
x:横坐标
y:纵坐标
r:橄榄枝中心半径
n:叶片对数
start：起始角度
end:中止角度
alpha： 叶片中线到圆弧的角度
beta：叶片中线到圆弧的角度
color:叶片颜色
----------------------------------------------------------*/
function drawRightOliver(ctx,x,y,r,n,start,end,alpha,beta,color){
    const R=r;                // 橄榄枝中心半径
    var   N=n;                // 有N对叶片
    const START=start;        // 起始角度
    const END=end;            // 中止角度
    const STEP=(END-START)/N;// 步长
    const ALPHA=alpha;        // 叶片中线到圆弧的角度
    const L=R/8;            // 叶片长度
    const BETA=beta;        // 叶片中线到圆弧的角度

    ctx.save();
    ctx.translate(x,y);
    ctx.lineWidth=1;
    ctx.strokeStyle=color;

    // 画中心圈
    ctx.beginPath();
    for(var i=-1;i<=N;i++){
        var theta=START+STEP*i;
        var r=R;
        var a=createPt(r*Math.cos(theta),r*Math.sin(theta));
        ctx.lineTo(a.x,a.y);
    }
    ctx.stroke();

    // 画外侧叶子
    for(var i=0;i<N;i++){
        var theta=START+STEP*i;
        var r=R;
        var a=createPt(r*Math.cos(theta),r*Math.sin(theta));

        r=L/9;
        var angle=theta-ALPHA;
        var b=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

        r=L/9*4/Math.cos(BETA);
        angle=theta-ALPHA+BETA;
        var d=createPt(b.x+r*Math.cos(angle),b.y+r*Math.sin(angle));

        r=L/9*4/Math.cos(BETA);
        angle=theta-ALPHA-BETA;
        var e=createPt(b.x+r*Math.cos(angle),b.y+r*Math.sin(angle));

        r=L;
        angle=theta-ALPHA;
        var c=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

        ctx.fillStyle=color;
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.lineTo(b.x,b.y);
        ctx.quadraticCurveTo(d.x,d.y,c.x,c.y);
        ctx.quadraticCurveTo(e.x,e.y,b.x,b.y);
        ctx.closePath();
        ctx.fill();
    }

    // 画内侧叶子
    for(var i=0;i<N;i++){
        var theta=START+STEP*i;
        var r=R;
        var a=createPt(r*Math.cos(theta),r*Math.sin(theta));

        r=L/9;
        var angle=theta+ALPHA-Math.PI;
        var b=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

        r=L/9*4/Math.cos(BETA);
        angle=theta+ALPHA-Math.PI+BETA;
        var d=createPt(b.x+r*Math.cos(angle),b.y+r*Math.sin(angle));

        r=L/9*4/Math.cos(BETA);
        angle=theta+ALPHA-Math.PI-BETA;
        var e=createPt(b.x+r*Math.cos(angle),b.y+r*Math.sin(angle));

        r=L;
        angle=theta+ALPHA-Math.PI;
        var c=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

        ctx.fillStyle=color;
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.lineTo(b.x,b.y);
        ctx.quadraticCurveTo(d.x,d.y,c.x,c.y);
        ctx.quadraticCurveTo(e.x,e.y,b.x,b.y);
        ctx.closePath();
        ctx.fill();
    }

    ctx.restore();
}

/*----------------------------------------------------------
基本函数:用于绘制锯齿环
ctx:绘图上下文
x:图形中心横坐标
y:图形中心纵坐标
n:齿轮齿数
outerRadius:齿轮外径
innerRadius:齿轮内径
----------------------------------------------------------*/
function drawSawtoothLoop(ctx,x,y,n,outerRadius,innerRadius){
    var angle=Math.PI/n;
    var gearArr=new Array();// 创建点数组
    for(var i=0;i<n*2;i++){
        var alpha=Math.PI/n*i;
        var bata=alpha+angle;
        var x1,y1,x2,y2;

        if(i%2==1){
            x1=innerRadius*Math.cos(alpha);
            y1=innerRadius*Math.sin(alpha);

            x2=outerRadius*Math.cos(bata);
            y2=outerRadius*Math.sin(bata);
        }else{
            x1=outerRadius*Math.cos(alpha);
            y1=outerRadius*Math.sin(alpha);

            x2=innerRadius*Math.cos(bata);
            y2=innerRadius*Math.sin(bata);
        }

        gearArr.push({x:x1,y:y1});
        gearArr.push({x:x2,y:y2});
    }

    ctx.beginPath();// 绘制轮廓
    for(var i=0;i<gearArr.length;i++){
        ctx.lineTo(gearArr[i].x,gearArr[i].y);
    }
    ctx.closePath();
}

/*----------------------------------------------------------
基本函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
基本函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
基本函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){
    var retval={};
    retval.x=baseX+radius*Math.cos(theta);
    retval.y=baseY+radius*Math.sin(theta);
    return retval;
}

/*----------------------------------------------------------
基本函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
基本函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
基本函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
一个人的优点决定了他将来干什么，
而他的缺点决定了他能在这条路上能走多远。
--------------------------------------------------------------*/
//-->
</script>

END

posted @ 2020-05-03 19:19  逆火狂飙  阅读(138)  评论(0)    收藏  举报
生当作人杰 死亦为鬼雄 至今思项羽 不肯过江东
