【Canvas与旗帜】金波浪圈斜玻璃光墨西哥旗

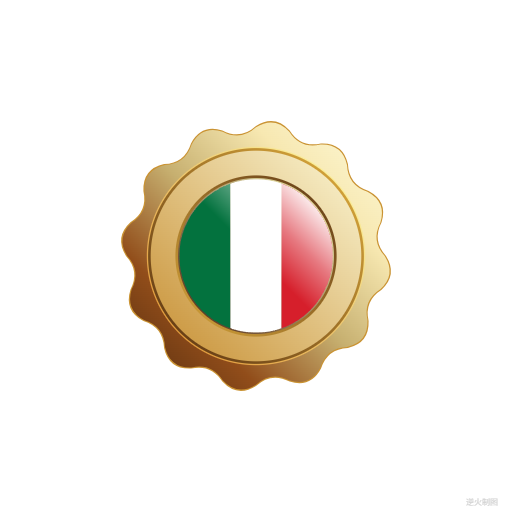

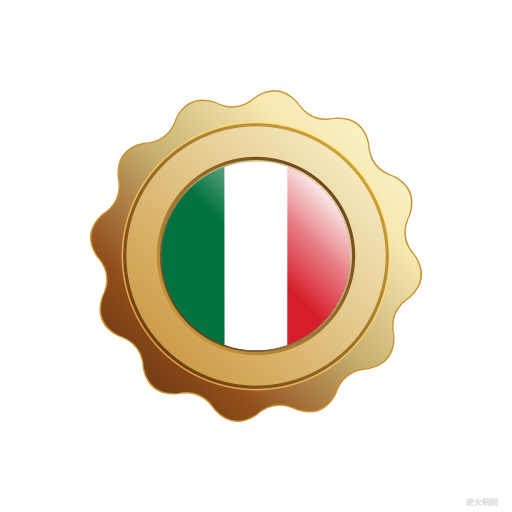

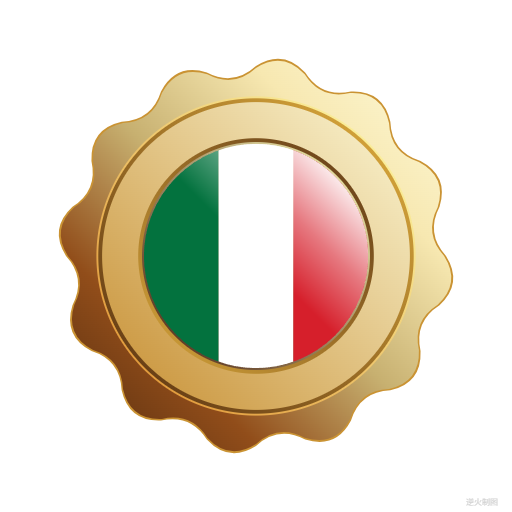

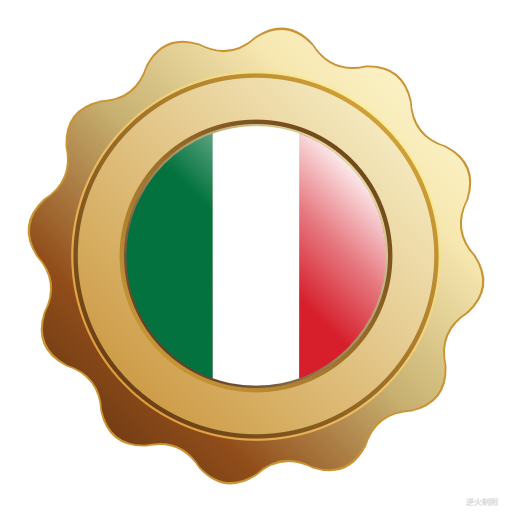

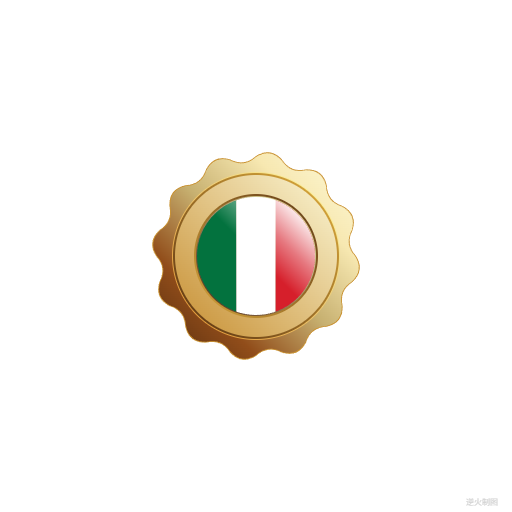

【成图】

1

2

3

4

5

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>金波浪圈墨西哥旗 Draft1</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        /*ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();*/

        const R=220;//基准尺寸

        // #1 波浪形外圈
        ctx.save();
        var r=R*1.00;
        ctx.fillStyle="rgb(202,147,51)";
        drawWavedCircle(ctx,0,0,r,r*0.1,48);
        ctx.fill();
        ctx.restore();

        // #2 波浪形内圈
        ctx.save();
        var r=R*0.99;
        var gnt=ctx.createLinearGradient(r,-r,-r,r);
        gnt.addColorStop(0,"rgb(254,251,220)");
        gnt.addColorStop(0.25,"rgb(247,232,177)");
        gnt.addColorStop(0.5,"rgb(199,176,112)");
        gnt.addColorStop(0.75,"rgb(145,77,26)");
        gnt.addColorStop(1,"rgb(85,45,15)");
        ctx.fillStyle=gnt;
        drawWavedCircle(ctx,0,0,r,r*0.1,48);
        ctx.fill();
        ctx.restore();

        // #3 金圆
        ctx.save();
        var r=R*0.84;
        var gnt=ctx.createLinearGradient(r,-r,-r,r);
        gnt.addColorStop(0,"rgb(255,254,172)");
        gnt.addColorStop(1,"rgb(220,139,42)");
        drawSolidCircle(ctx,0,0,r,gnt);
        ctx.restore();

        // #4 凸金圆
        ctx.save();
        var r=R*0.83;
        var gnt=ctx.createLinearGradient(r,-r,-r,r);
        gnt.addColorStop(0,"rgb(229,179,63)");
        gnt.addColorStop(1,"rgb(85,45,15)");
        drawSolidCircle(ctx,0,0,r,gnt);
        ctx.restore();

        // #4 平金圆
        ctx.save();
        var r=R*0.81;
        var gnt=ctx.createLinearGradient(r,-r,-r,r);
        gnt.addColorStop(0,"rgb(252,248,214)");
        gnt.addColorStop(1,"rgb(198,141,48)");
        drawSolidCircle(ctx,0,0,r,gnt);
        ctx.restore();

        // #5 凹金圆
        ctx.save();
        var r=R*0.62;
        var gnt=ctx.createLinearGradient(r,-r,-r,r);
        gnt.addColorStop(0,"rgb(95,56,22)");
        gnt.addColorStop(1,"rgb(215,166,58)");
        drawSolidCircle(ctx,0,0,r,gnt);
        ctx.restore();

        // #6 内金圆
        ctx.save();
        var r=R*0.60;
        var gnt=ctx.createLinearGradient(r,-r,-r,r);
        gnt.addColorStop(0,"rgb(251,249,182)");
        gnt.addColorStop(1,"rgb(72,30,15)");
        drawSolidCircle(ctx,0,0,r,gnt);
        ctx.restore();

        // #7 三色
        ctx.save();
        var r=R*0.59;
        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);
        ctx.clip();

        var w=2*r;
        var h=w;
        var colors=["rgb(3,114,62)","white","rgb(214,31,43)"];
        var n=colors.length;
        var w1=w/n;
        var leftTop=createPt(-w/2,-h/2);

        for(var i=0;i<n;i++){
            ctx.fillStyle=colors[i];
            ctx.fillRect(leftTop.x+i*w1,leftTop.y,w1,h);
        }
        ctx.restore();

        // #8 玻璃光
        ctx.save();
        var r=R*0.59;
        var center=createPt(0,0);
        var a=createPt2(center.x,center.y,r,Math.PI/4);
        var b=createPt2(center.x,center.y,r,Math.PI/4*5);
        var c=createPt2(center.x,center.y,r,-Math.PI/4);

        var gnt=ctx.createLinearGradient(c.x,c.y,center.x,center.y);
        gnt.addColorStop(0,"rgba(255,255,255,0.9)");
        gnt.addColorStop(0.5,"rgba(255,255,255,0.4)");
        gnt.addColorStop(1,"rgba(255,255,255,0)");
        ctx.fillStyle=gnt;
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.arc(center.x,center.y,r,Math.PI/4,Math.PI/4*5,true);
        ctx.closePath();
        ctx.fill();
        ctx.restore();



        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:用于绘制波浪形圆轮廓
ctx:绘图上下文
x:圆中心横坐标
y:圆中心纵坐标
radius:圆半径
waveHeight:波浪高，一般取半径的几分之一
waveCount:波浪个数，一般取4的整倍数
----------------------------------------------------------*/
function drawWavedCircle(ctx,x,y,radius,waveHeight,waveCount){
    var arr=[];
    const n=waveCount;

    const LEN=n+2;// 数组长度比浪头峰谷数多两个以在绘图时形成闭环
    for(var i=0;i<LEN;i++){
        var theta=i*Math.PI*2/n;
        var r=radius+Math.sin(Math.PI/2*i)*waveHeight;// 造成涨落
        var pt={};
        pt.x=r*Math.cos(theta)+x;
        pt.y=r*Math.sin(theta)+y;
        arr.push(pt);
    }

    ctx.beginPath();
    for(var i=0;i<arr.length-2;i+=2){
        var pt1=arr[i];
        var pt2=arr[i+1];// 控制点
        var pt3=arr[i+2];
        ctx.lineTo(pt1.x,pt1.y);
        ctx.quadraticCurveTo(pt2.x,pt2.y,pt3.x,pt3.y);
    }
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){
    var retval={};
    retval.x=baseX+radius*Math.cos(theta);
    retval.y=baseY+radius*Math.sin(theta);
    return retval;
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
一艘巨轮，从船长、大副二副、轮机长到水手，
每个人都在拼命盗卖船上的物资，
所有能拆卸的东西，都被他们拆卸一空，
但广播却告诉乘客：
这艘复兴号巨轮将乘风破浪，载着大家奔向美丽的远方。
--------------------------------------------------------------*/
//-->
</script>

END
