【Canvas与窗格】黄栌色中式古典窗格

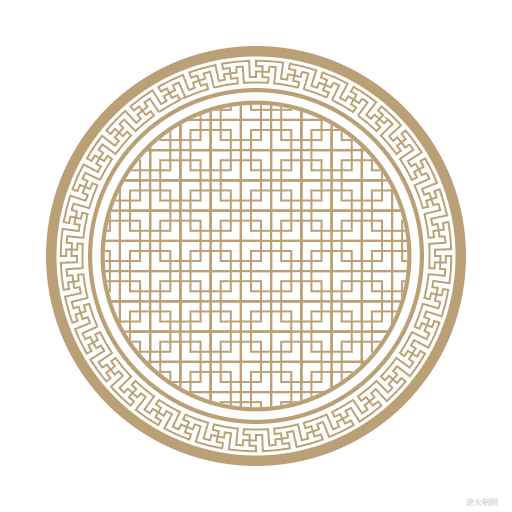

【成图】

120*120的png图标：

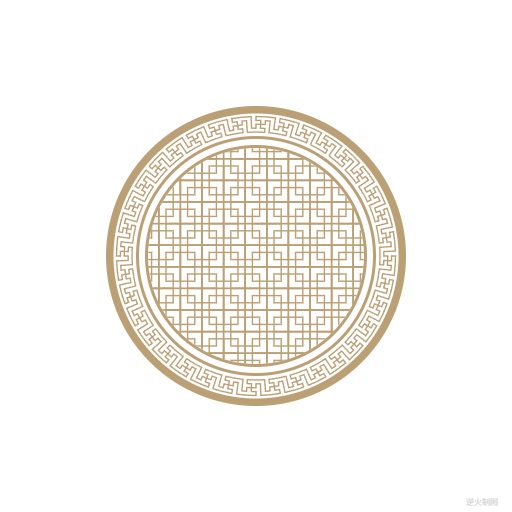

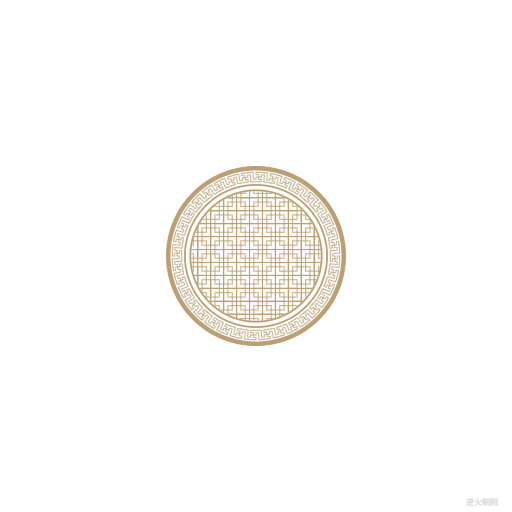

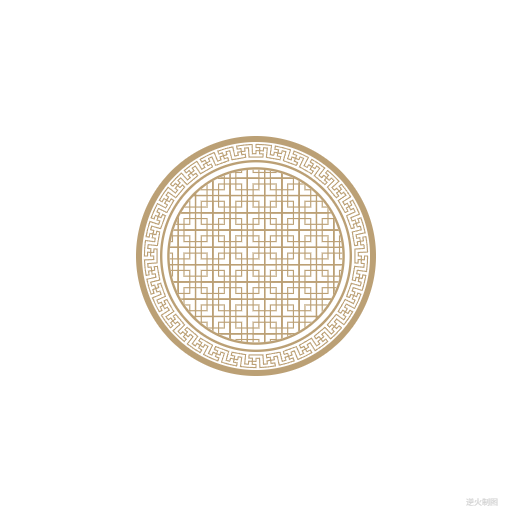

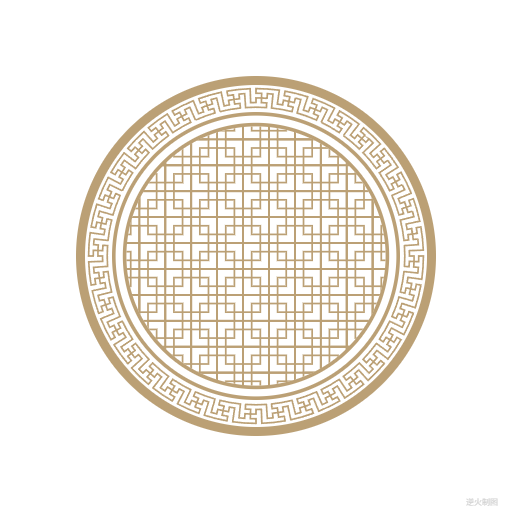

大小图：

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>中式古典窗格 Draft1</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        //ctx.save();
        //ctx.fillStyle = "black";
        //ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        //ctx.restore();

        const R=210;//基准尺寸

        // #1
        ctx.save();
        var r=R*1.00;
        drawSolidCircle(ctx,0,0,r,"rgb(187,160,117)");
        ctx.restore();

        // #2
        ctx.save();
        var r=R*0.95;
        drawSolidCircle(ctx,0,0,r,"white");
        ctx.restore();

        // #3 继电器环形纹饰
        ctx.save();
        var r=R*0.93;
        drawRelayLoopOnmt(ctx,0,0,r,36,"rgb(187,160,117)");
        ctx.restore();

        // #4
        ctx.save();
        var r=R*0.80;
        drawSolidCircle(ctx,0,0,r,"rgb(187,160,117)");
        ctx.restore();

        // #5
        ctx.save();
        var r=R*0.78;
        drawSolidCircle(ctx,0,0,r,"white");
        ctx.restore();

        // #6
        ctx.save();
        var r=R*0.74;
        drawSolidCircle(ctx,0,0,r,"rgb(187,160,117)");
        ctx.restore();

        // #7
        ctx.save();
        var r=R*0.72;
        drawSolidCircle(ctx,0,0,r,"white");
        ctx.restore();

        // #8 窗格
        ctx.save();
        var r=R*0.72;
        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);
        ctx.closePath();
        ctx.clip();// 用上面的圆去剪切下方的图形

        var w=r*2;
        var h=w;
        const D=r/5;// 中心距
        const IMax=Math.ceil(w*2/D)+1;
        const JMax=Math.ceil(h*2/D)+1;

        for(var i=0;i<IMax;i++){
            for(var j=0;j<JMax;j++){
                var p=createPt(-w/2+i*D,-h/2+j*D);

                var result=(i+j)%2;
                if(result==0){
                    drawGrid135(ctx,p.x,p.y,D,"rgb(187,160,117)",R/210*2);
                }else{
                    drawGrid45(ctx,p.x,p.y,D,"rgb(187,160,117)",R/210*2);
                }
            }
        }
        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:用于绘制135°的窗格
ctx:绘图上下文
x:窗格中心横坐标
y:窗格中心纵坐标
sl:窗格边长SideLength
color:描边颜色或填充颜色
lineWidth:线宽
----------------------------------------------------------*/
function drawGrid135(ctx,x,y,sl,color,lineWidth){
    var part=sl/6;

    ctx.save();// 左上
    ctx.strokeStyle=color;
    ctx.lineWidth=lineWidth
    drawRect(ctx,x-part,y-part,part*4,part*4);
    ctx.stroke();
    ctx.restore();

    ctx.save();// 右下
    ctx.strokeStyle=color;
    ctx.lineWidth=lineWidth
    drawRect(ctx,x+part,y+part,part*4,part*4);
    ctx.stroke();
    ctx.restore();

    ctx.save();// 外框
    ctx.strokeStyle=color;
    ctx.lineWidth=lineWidth
    drawRect(ctx,x,y,sl,sl);
    ctx.stroke();
    ctx.restore();
}

/*----------------------------------------------------------
函数:用于绘制45°的窗格
ctx:绘图上下文
x:窗格中心横坐标
y:窗格中心纵坐标
sl:窗格边长SideLength
color:描边颜色或填充颜色
lineWidth:线宽
----------------------------------------------------------*/
function drawGrid45(ctx,x,y,sl,color,lineWidth){
    var part=sl/6;

    ctx.save();// 右上
    ctx.strokeStyle=color;
    ctx.lineWidth=lineWidth
    drawRect(ctx,x+part,y-part,part*4,part*4);
    ctx.stroke();
    ctx.restore();

    ctx.save();// 左下
    ctx.strokeStyle=color;
    ctx.lineWidth=lineWidth
    drawRect(ctx,x-part,y+part,part*4,part*4);
    ctx.stroke();
    ctx.restore();

    ctx.save();// 外框
    ctx.strokeStyle=color;
    ctx.lineWidth=lineWidth
    drawRect(ctx,x,y,sl,sl);
    ctx.stroke();
    ctx.restore();
}

/*----------------------------------------------------------
函数:用于绘制环形继电器纹回文纹饰
ctx:绘图上下文
x:边纹中心横坐标
y:边纹中心纵坐标
radius:半径
n:个数
color:描边颜色或填充颜色
----------------------------------------------------------*/
function drawRelayLoopOnmt(ctx,x,y,radius,n,color){
    ctx.save();
    ctx.translate(x,y);

    const R=radius;
    const N=n;
    //ctx.strokeStyle="gold";
    ctx.lineWidth=radius/100;
    const T=R/9;

    for(var i=0;i<N;i++){
        var theta=Math.PI*2/N*i;
        var a=createPt(R*Math.cos(theta),R*Math.sin(theta));
        var angle1=Math.PI*2/N/5*4;
        var b=createPt(R*Math.cos(theta+angle1),R*Math.sin(theta+angle1));

        var r=T/4*3;
        var c=createPt(b.x+r*Math.cos(theta+angle1+Math.PI),b.y+r*Math.sin(theta+angle1+Math.PI));

        var angleC1C2=Math.PI*2/N/5*5;
        r=R-T*3/4;
        var c1=createPt(r*Math.cos(theta+angleC1C2),r*Math.sin(theta+angleC1C2));
        r=R-T*2/4;
        var c2=createPt(r*Math.cos(theta+angleC1C2),r*Math.sin(theta+angleC1C2));

        var angleD1D2=Math.PI*2/N/5*6;
        r=R-T*2/4;
        var d2=createPt(r*Math.cos(theta+angleD1D2),r*Math.sin(theta+angleD1D2));
        r=R-T*3/4;
        var d1=createPt(r*Math.cos(theta+angleD1D2),r*Math.sin(theta+angleD1D2));

        var angle2=Math.PI*2/N/5*7;
        r=R-T*3/4;
        var d=createPt(r*Math.cos(theta+angle2),r*Math.sin(theta+angle2));

        var r=T/4*1;
        var e=createPt(d.x+r*Math.cos(theta+angle2+Math.PI),d.y+r*Math.sin(theta+angle2+Math.PI));

        var angle3=Math.PI*2/N/5*3;
        r=R-T;
        var f=createPt(r*Math.cos(theta+angle3),r*Math.sin(theta+angle3));

        r=T/4*3;
        var g=createPt(f.x+r*Math.cos(theta+angle3),f.y+r*Math.sin(theta+angle3));

        var angleG1G2=Math.PI*2/N/5*2;
        r=R-T*1/4;
        var g1=createPt(r*Math.cos(theta+angleG1G2),r*Math.sin(theta+angleG1G2));
        r=R-T*2/4;
        var g2=createPt(r*Math.cos(theta+angleG1G2),r*Math.sin(theta+angleG1G2));

        var angleH1H2=Math.PI*2/N/5*1;
        r=R-T*1/4;
        var h1=createPt(r*Math.cos(theta+angleH1H2),r*Math.sin(theta+angleH1H2));
        r=R-T*2/4;
        var h2=createPt(r*Math.cos(theta+angleH1H2),r*Math.sin(theta+angleH1H2));


        var r=R-T/4;
        var h=createPt(r*Math.cos(theta),r*Math.sin(theta));

        ctx.strokeStyle=color;
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.arc(0,0,R,theta,theta+angle1,false);
        ctx.lineTo(b.x,b.y);
        ctx.lineTo(c.x,c.y);
        ctx.arc(0,0,R-T*3/4,theta+angle1,theta+angleC1C2,false);
        ctx.lineTo(c1.x,c1.y);
        ctx.lineTo(c2.x,c2.y);
        ctx.arc(0,0,R-T*2/4,theta+angleC1C2,theta+angleD1D2,false);
        ctx.lineTo(d2.x,d2.y);
        ctx.lineTo(d1.x,d1.y);
        ctx.lineTo(d.x,d.y);
        ctx.lineTo(e.x,e.y);
        ctx.arc(0,0,R-T,theta+angle2,theta+angle3,true);
        ctx.lineTo(f.x,f.y);
        ctx.lineTo(g.x,g.y);
        ctx.arc(0,0,R-T/4,theta+angle3,theta+angleG1G2,true);
        ctx.lineTo(g1.x,g1.y);
        ctx.lineTo(g2.x,g2.y);
        ctx.arc(0,0,R-T/4*2,theta+angleG1G2,theta+angleH1H2,true);
        ctx.lineTo(h2.x,h2.y);
        ctx.lineTo(h1.x,h1.y);
        ctx.arc(0,0,R-T/4*1,theta+angleH1H2,theta,true);
        ctx.closePath();
        ctx.stroke();
        //ctx.fill();
    }

    ctx.restore();
}

/*----------------------------------------------------------
函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
孟子曰：学问之道无他，求其放心而已。
你内心想学什么，学就行了。
内心不想学了，可以暂时放弃，
但永远也不应该失去学习的动力和欲望。
学习是终身的，不是大学毕业了，或者退休了，或者坐牢与世隔绝了，
就不用学习了。
你可以因为暂时的利益开始学习，
但最后能让你坚持下来的，
一定是你内心的动力和满足感。
这个世界没有什么知识是一定要学的，
但请一定要拥有好奇心和探索欲，
拥有学习新东西的欲望和冲动，
唯有如此你才能成为更好的人。
--------------------------------------------------------------*/
//-->
</script>

END
