【Canvas与旗帜】哥伦比亚旗圆饼

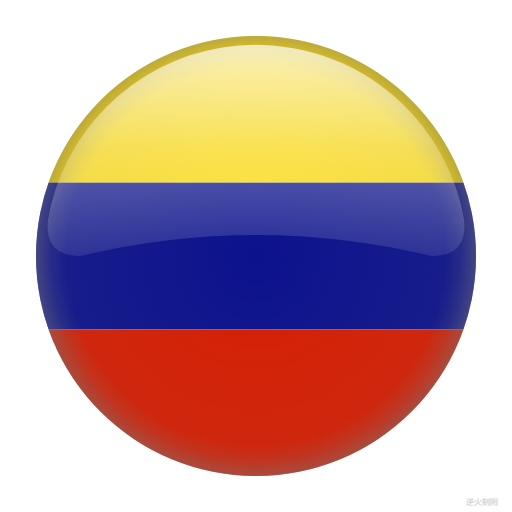

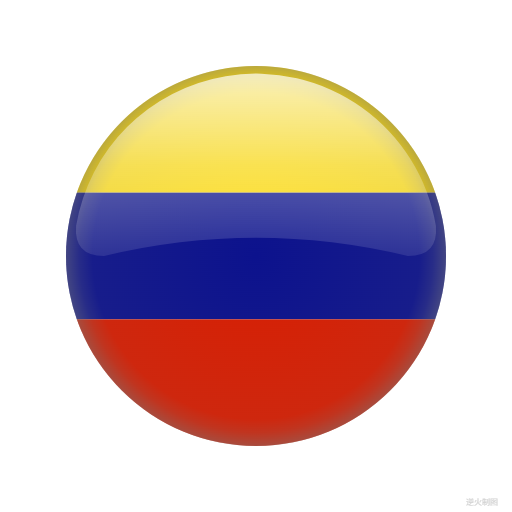

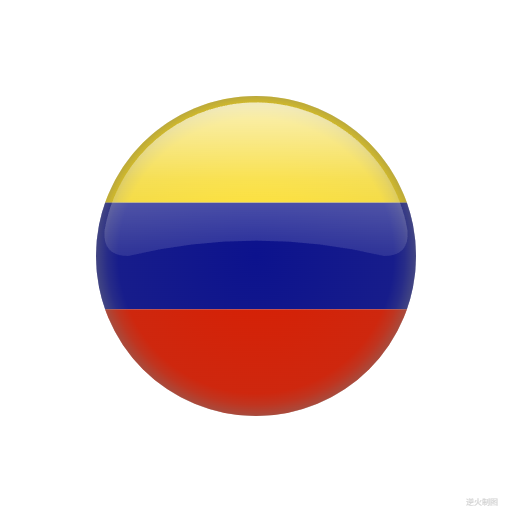

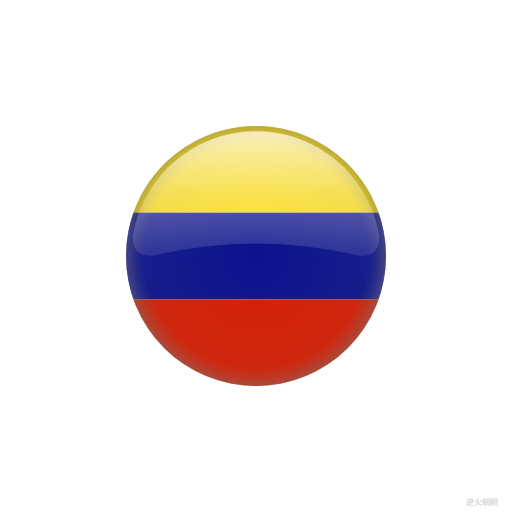

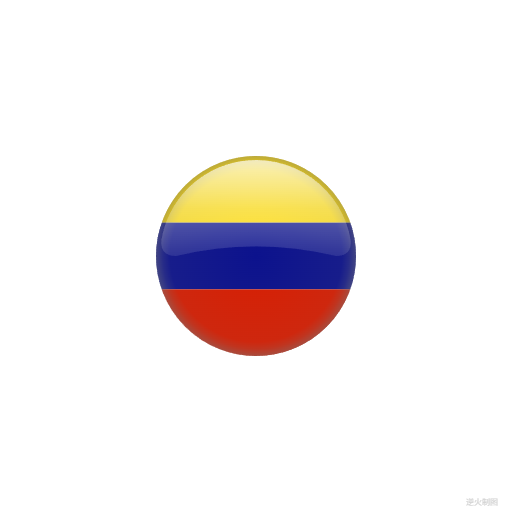

【成图】

1

2

3

4

5

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>哥伦比亚旗圆饼 Draft1</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        /*ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();*/

        const R=220;//基准尺寸

        // #1 旗面
        ctx.save();
        var r=R*1.00;
        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);
        ctx.clip();

        var h=2*r;// 高宽
        var w=3*r;

        const N=3;
        var colors=["rgb(255,219,0)","rgb(12,18,141)","rgb(216,30,2)"];// 黑红黄三色
        for(var i=0;i<N;i++){
            ctx.fillStyle=colors[i];
            drawRect(ctx,0,-h/3+i*h/3,w,h/3);
            ctx.fill();
        }

        ctx.restore();

        // #2 边缘加深
        ctx.save();
        var r=R*1.00;
        var gnt=ctx.createRadialGradient(0,0,0,0,0,r);
        gnt.addColorStop(0,"rgba(120,120,120,0)");
        gnt.addColorStop(0.86,"rgba(120,120,120,0.1)");
        gnt.addColorStop(0.93,"rgba(120,120,120,0.25)");
        gnt.addColorStop(1,"rgba(120,120,120,0.5)");
        drawSolidCircle(ctx,0,0,r,gnt);
        ctx.restore();

        // #3 肾形玻璃光
        ctx.save();
        var r=R*0.96;
        var gnt=ctx.createLinearGradient(0,-r,0,0);
        gnt.addColorStop(0,"rgba(255,255,255,0.7)");
        gnt.addColorStop(0.5,"rgba(255,255,255,0.3)");
        gnt.addColorStop(1,"rgba(255,255,255,0.1)");
        ctx.fillStyle=gnt;
        drawKidney(ctx,0,0,r,r/6,r/5);
        ctx.fill();
        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:绘制肾形曲线，用作玻璃光的轮廓
ctx:绘图上下文
x:图形中心横坐标
y:图形中心纵坐标
r:圆半径
roundRadius:左右圆角半径
h:腰部抬起的高度
----------------------------------------------------------*/
function drawKidney(ctx,x,y,r,roundRadius,h){
    var ct=createPt(x,y);
    var theta=roundRadius/r;
    var left=createPt2(ct.x,ct.y,r,Math.PI);
    var right=createPt2(ct.x,ct.y,r,0);
    var a=createPt2(ct.x,ct.y,r,Math.PI+theta);
    var b=createPt2(ct.x,ct.y,r-roundRadius,Math.PI);
    var c=createPt2(ct.x,ct.y,r-roundRadius,0);
    var d=createPt2(ct.x,ct.y,r,-theta);
    var e=createPt2(ct.x,ct.y,h,-Math.PI/2);

    ctx.beginPath();
    ctx.arc(ct.x,ct.y,r,-theta,Math.PI+theta,true);
    ctx.quadraticCurveTo(left.x,left.y,b.x,b.y);
    ctx.quadraticCurveTo(e.x,e.y,c.x,c.y);
    ctx.quadraticCurveTo(right.x,right.y,d.x,d.y);
    ctx.closePath();
}

/*------------------------------------------------------------------------
 函数：drawEllipse函数的套娃函数
 ctx：绘图上下文
 x:椭圆中心点横坐标
 y:椭圆中心点纵坐标
 width：椭圆宽
 height：椭圆高
------------------------------------------------------------------------*/
function drawTuoYuan(ctx,x,y,width,height){
    drawEllipse(ctx,x-width/2,y-height/2,width,height);
}

/*------------------------------------------------------------------------
 函数：使用贝塞尔三次曲线拟近椭圆，
        该方法比原生的ellipse函数消耗小很多。
 ctx：绘图上下文
 x:椭圆左极点横坐标(注意不是中心点)
 y:椭圆左极点纵坐标(注意不是中心点)
 width：椭圆宽
 height：椭圆高
 注：该方法摘录自 张磊著《HTML5实验室-Canvas世界》，电子工业出版社出版
------------------------------------------------------------------------*/
function drawEllipse(ctx,x,y,width,height){
    var k=0.55228475;
    var ox=(width/2)*k;
    var oy=(height/2)*k;
    var xe=x+width;
    var ye=y+height;
    var xm=x+width/2;
    var ym=y+height/2;

    ctx.beginPath();
    ctx.moveTo(x,ym);
    ctx.bezierCurveTo(x,ym-oy,xm-ox,y,xm,y);
    ctx.bezierCurveTo(xm+ox,y,xe,ym-oy,xe,ym);
    ctx.bezierCurveTo(xe,ym+oy,xm+ox,ye,xm,ye);
    ctx.bezierCurveTo(xm-ox,ye,x,ym+oy,x,ym);
    ctx.closePath();
}

// 指定中心和高宽绘制南韩国旗
function drawSouthKoreaFlag(ctx,x,y,width,height){
    ctx.save();
    var w=width;
    var h=height;
    var r=w/6;// 太极图圆半径
    var center=createPt(x,y);
    drawSolidCircle(ctx,center.x,center.y,r,"rgb(211,49,62)");// 红圆
    const ANGLE=Math.atan(2/3);// 水平线与左上右下对角线的夹角
    var blueCenter=createPt2(center.x,center.y,r/2,ANGLE);
    var redCenter=createPt2(center.x,center.y,r/2,ANGLE+Math.PI);

    ctx.fillStyle="rgb(24,80,154)";// 蓝鱼
    ctx.beginPath();
    ctx.moveTo(0,0);
    ctx.arc(blueCenter.x,blueCenter.y,r/2,ANGLE+Math.PI,ANGLE,false);
    ctx.arc(center.x,center.y,r,ANGLE,ANGLE+Math.PI,false);
    ctx.arc(redCenter.x,redCenter.y,r/2,ANGLE+Math.PI,ANGLE,true);
    ctx.closePath();
    ctx.fill();
    ctx.restore();

    // #2 四褂
    ctx.save();
    var R=r*3/2;// 大圆半径，四褂底部到中心的距离

    var qianBase=createPt2(center.x,center.y,R+(w/36+w/72)*0,ANGLE+Math.PI);// 乾卦
    drawLongStick(ctx,qianBase.x,qianBase.y,w/3/2,w/3/12,ANGLE+Math.PI);
    qianBase=createPt2(center.x,center.y,R+(w/36+w/72),ANGLE+Math.PI);
    drawLongStick(ctx,qianBase.x,qianBase.y,w/3/2,w/3/12,ANGLE+Math.PI);
    qianBase=createPt2(center.x,center.y,R+(w/36+w/72)*2,ANGLE+Math.PI);
    drawLongStick(ctx,qianBase.x,qianBase.y,w/3/2,w/3/12,ANGLE+Math.PI);

    var kunBase=createPt2(center.x,center.y,R+(w/36+w/72)*0,ANGLE);// 坤卦
    drawShortStick(ctx,kunBase.x,kunBase.y,w/3/2,w/3/12,ANGLE);
    kunBase=createPt2(center.x,center.y,R+(w/36+w/72)*1,ANGLE);
    drawShortStick(ctx,kunBase.x,kunBase.y,w/3/2,w/3/12,ANGLE);
    kunBase=createPt2(center.x,center.y,R+(w/36+w/72)*2,ANGLE);
    drawShortStick(ctx,kunBase.x,kunBase.y,w/3/2,w/3/12,ANGLE);

    var theta=Math.PI-ANGLE;
    var liBase=createPt2(center.x,center.y,R+(w/36+w/72)*0,theta);// 离卦
    drawLongStick(ctx,liBase.x,liBase.y,w/3/2,w/3/12,theta);
    liBase=createPt2(center.x,center.y,R+(w/36+w/72)*1,theta)
    drawShortStick(ctx,liBase.x,liBase.y,w/3/2,w/3/12,theta);
    liBase=createPt2(center.x,center.y,R+(w/36+w/72)*2,theta)
    drawLongStick(ctx,liBase.x,liBase.y,w/3/2,w/3/12,theta);

    var theta=2*Math.PI-ANGLE;
    var kanBase=createPt2(center.x,center.y,R+(w/36+w/72)*0,theta);// 坎卦
    drawShortStick(ctx,kanBase.x,kanBase.y,w/3/2,w/3/12,theta);
    kanBase=createPt2(center.x,center.y,R+(w/36+w/72)*1,theta);
    drawLongStick(ctx,kanBase.x,kanBase.y,w/3/2,w/3/12,theta);
    kanBase=createPt2(center.x,center.y,R+(w/36+w/72)*2,theta);
    drawShortStick(ctx,kanBase.x,kanBase.y,w/3/2,w/3/12,theta);

    ctx.restore();
}

// 绘制卦象里的两短棍
function drawShortStick(ctx,x,y,w,h,theta){
    var a=createPt2(x,y,w/2,theta-Math.PI/2);
    var b=createPt2(a.x,a.y,h,theta);
    var c=createPt2(b.x,b.y,w/2-h/2,theta+Math.PI/2);
    var d=createPt2(c.x,c.y,h,theta+Math.PI);

    ctx.fillStyle="black";
    ctx.beginPath();
    ctx.moveTo(a.x,a.y);
    ctx.lineTo(b.x,b.y);
    ctx.lineTo(c.x,c.y);
    ctx.lineTo(d.x,d.y);
    ctx.closePath();
    ctx.fill();

    var e=createPt2(x,y,h/2,theta+Math.PI/2);
    var f=createPt2(e.x,e.y,h,theta);
    var g=createPt2(f.x,f.y,w/2-h/2,theta+Math.PI/2);
    var h=createPt2(g.x,g.y,h,theta+Math.PI);

    ctx.fillStyle="black";
    ctx.beginPath();
    ctx.moveTo(e.x,e.y);
    ctx.lineTo(f.x,f.y);
    ctx.lineTo(g.x,g.y);
    ctx.lineTo(h.x,h.y);
    ctx.closePath();
    ctx.fill();
}

// 绘制卦象里的长棍
function drawLongStick(ctx,x,y,w,h,theta){
    var a=createPt2(x,y,w/2,theta-Math.PI/2);
    var b=createPt2(a.x,a.y,h,theta);
    var c=createPt2(b.x,b.y,w,theta+Math.PI/2);
    var d=createPt2(c.x,c.y,h,theta+Math.PI);

    ctx.fillStyle="black";
    ctx.beginPath();
    ctx.moveTo(a.x,a.y);
    ctx.lineTo(b.x,b.y);
    ctx.lineTo(c.x,c.y);
    ctx.lineTo(d.x,d.y);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){
    var retval={};
    retval.x=baseX+radius*Math.cos(theta);
    retval.y=baseY+radius*Math.sin(theta);
    return retval;
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
