【Canvas与盾牌】“靡不有初，鲜克有终”黄竖条盾牌

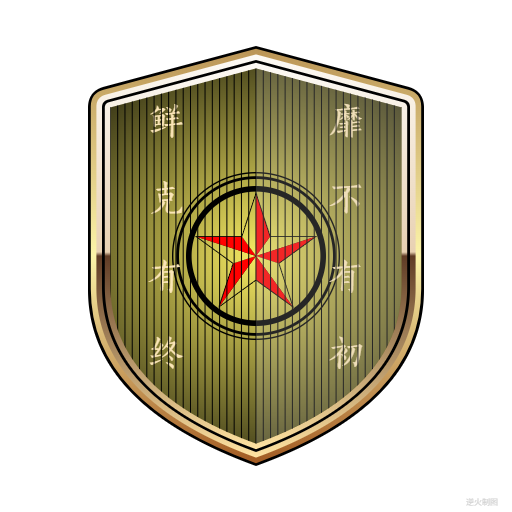

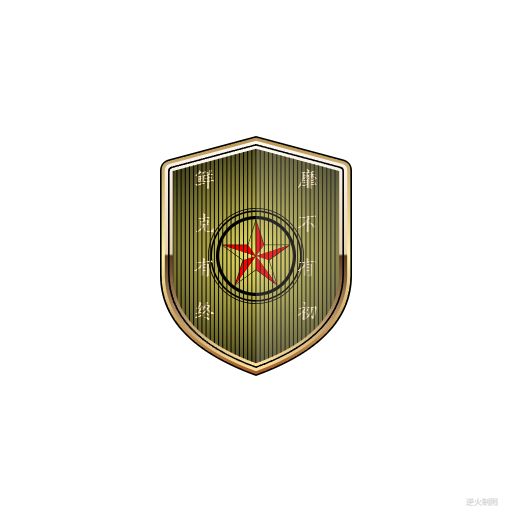

【成图】

1

2

3

4

5

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>黄竖条盾牌 Draft1</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        /*ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();*/

        const R=160;//基准尺寸
        var ct=createPt(0,0);// ct=center

        // #1 黑圈
        ctx.save();
        var r=R*1.00;
        var w=r*2.4;
        var h=r*3;
        ctx.fillStyle="black";
        drawShield(ctx,0,0,w,h,w*0.05);
        ctx.fill();
        ctx.restore();

        // #2 上下渐变黄圈
        ctx.save();
        w-=0.04*r;
        h-=0.04*r;
        var gnt=ctx.createLinearGradient(0,-h/2,0,h/2);
        gnt.addColorStop(0,"rgb(187,149,86)");
        gnt.addColorStop(0.5,"rgb(252,244,169)");
        gnt.addColorStop(1,"rgb(162,91,35)");
        ctx.fillStyle=gnt;
        drawShield(ctx,0,0,w,h,w*0.04);
        ctx.fill();
        ctx.restore();

        // #3 上下渐变白黄圈
        ctx.save();
        w-=0.08*r;
        h-=0.08*r;
        var gnt=ctx.createLinearGradient(0,-h/2,0,h/2);
        gnt.addColorStop(0,"rgb(253,250,245)");
        gnt.addColorStop(0.49,"rgb(232,209,178)");
        gnt.addColorStop(0.5,"rgb(96,60,38)");
        gnt.addColorStop(1,"rgb(255,227,162)");
        ctx.fillStyle=gnt;
        drawShield(ctx,0,0,w,h,w*0.03);
        ctx.fill();
        ctx.restore();

        // #4 黑圈
        ctx.save();
        w-=0.08*r;
        h-=0.08*r;
        ctx.fillStyle="black";
        drawShield(ctx,0,0,w,h,w*0.02);
        ctx.fill();
        ctx.restore();

        // #5 上下渐变白黄圈
        ctx.save();
        w-=0.04*r;
        h-=0.04*r;
        var gnt=ctx.createLinearGradient(0,-h/2,0,h/2);
        gnt.addColorStop(0,"rgb(253,250,245)");
        gnt.addColorStop(0.49,"rgb(232,209,178)");
        gnt.addColorStop(0.5,"rgb(96,60,38)");
        gnt.addColorStop(1,"rgb(255,227,162)");
        ctx.fillStyle=gnt;
        drawShield(ctx,0,0,w,h,w*0.015);
        ctx.fill();
        ctx.restore();

        // #6 辐射渐变圈
        ctx.save();
        w-=0.08*r;
        h-=0.08*r;
        var gnt=ctx.createRadialGradient(0,0,0,0,0,r*1.5);
        gnt.addColorStop(0,"rgb(246,234,98)");
        gnt.addColorStop(1,"rgb(63,60,25)");
        ctx.fillStyle=gnt;
        drawShield(ctx,0,0,w,h,w*0);
        ctx.fill();
        ctx.restore();

        // 五星
        ctx.save();
        drawSolidCircle(ctx,0,0,r*0.6,"black");
        drawSolidCircle(ctx,0,0,r*0.59,gnt);
        drawSolidCircle(ctx,0,0,r*0.57,"black");
        drawSolidCircle(ctx,0,0,r*0.55,gnt);
        drawSolidCircle(ctx,0,0,r*0.50,"black");
        drawSolidCircle(ctx,0,0,r*0.46,gnt);

        ctx.fillStyle="black";
        draw5Star(ctx,0,0,r*0.46);
        ctx.fill();

        draw2Color5Star(ctx,0,0,r*0.44,gnt,"red");

        ctx.restore();

        // #7 文字
        ctx.save();
        var r=R*0.78;
        var poemTxt="靡不有初;;;;鲜克有终";

        drawPoem(ctx,0,0,w,h,r*0.3,r*0.3,r*0.00,-r*0.00,
        poemTxt,
        r*0.32+"px 方正宋刻本秀楷简体","rgb(251,230,183)");// 前景文
        ctx.restore();

        // #6 竖线条
        ctx.save();
        drawShield(ctx,0,0,w,h,w*0);
        ctx.clip();
        var n=40;
        for(var i=0;i<n;i++){
            var x=-w/2+i*w/n;
            ctx.strokeStyle="black";
            ctx.beginPath();
            ctx.moveTo(x,-h/2);
            ctx.lineTo(x,+h/2);
            ctx.stroke();
        }
        ctx.restore();


        // #8 覆盖
        ctx.save();
        drawShield(ctx,0,0,w,h,0);
        ctx.clip();

        ctx.fillStyle="rgba(190,190,190,0.2)";
        ctx.fillRect(0,-h/2,w/2,h);
        ctx.restore();


        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*--------------------------------------------------
函数:绘制正五角星
ctx:绘图上下文
x:五角星中心横坐标
y:五角星中心纵坐标
R:五角星中心到顶点的距离
---------------------------------------------------*/
function draw5Star(ctx,x,y,R){
    var r=R*Math.sin(Math.PI/10)/Math.sin(Math.PI/10*7);

    var arr=[0,0,0,0,0,0,0,0,0,0];

    // 顶五点
    for(var i=0;i<5;i++){
        var theta=i*Math.PI/5*2-Math.PI/10;
        var x1=R*Math.cos(theta)+x;
        var y1=R*Math.sin(theta)+y;
        arr[i*2]=createPt(x1,y1);
    }

    // 内五点
    for(var i=0;i<5;i++){
        var theta=i*Math.PI/5*2+Math.PI/10;
        var x1=r*Math.cos(theta)+x;
        var y1=r*Math.sin(theta)+y;
        arr[i*2+1]=createPt(x1,y1);
    }

    ctx.beginPath();
    for(var i=0;i<arr.length;i++){
        ctx.lineTo(arr[i].x,arr[i].y);
    }
    ctx.closePath();
}

/*--------------------------------------------------
函数:绘制双色正五角星
ctx:绘图上下文
x:五角星中心横坐标
y:五角星中心纵坐标
R:五角星中心到顶点的距离
fillColor1:填充色
fillColor2:填充色
---------------------------------------------------*/
function draw2Color5Star(ctx,x,y,R,fillColor1,fillColor2){
    ctx.save();
    var r=R*1.00;// 半径
    var center=createPt(x,y);// 中心点
    var N=5;// 角数
    var part=Math.PI*2/5;// 每次偏转角

    for(var i=0;i<N;i++){
        var theta=part*i-Math.PI/10;
        var a=createPt2(center.x,center.y,r,theta);
        var b=createPt2(a.x,a.y,r*Math.sin(Math.PI/5)/Math.sin(Math.PI/10*7),theta+Math.PI/10*9);
        var c=createPt(center.x,center.y);
        var d=createPt2(a.x,a.y,r*Math.sin(Math.PI/5)/Math.sin(Math.PI/10*7),theta-Math.PI/10*9);
        ctx.fillStyle=fillColor1;
        ctx.beginPath()
        ctx.lineTo(a.x,a.y);
        ctx.lineTo(c.x,c.y);
        ctx.lineTo(d.x,d.y);
        ctx.closePath();
        ctx.fill();

        ctx.fillStyle=fillColor2;
        ctx.beginPath()
        ctx.lineTo(a.x,a.y);
        ctx.lineTo(c.x,c.y);
        ctx.lineTo(b.x,b.y);
        ctx.closePath();
        ctx.fill();
    }

    ctx.restore();
}

/*----------------------------------------------------------
函数:函数化写诗
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
（以上四个变量控制了诗文所在的矩形范围）
horizontalMagin:左右留白
verticalMagin:上下留白
xOffset:文本的水平偏移值
yOffset:文本的垂直偏移值
text:诗文文本（以英文半角空格作为分隔符,分隔后的数组长度为列数，最长一句的文本书为行数）
font:字体
color:颜色
----------------------------------------------------------*/
function drawPoem(ctx,x,y,width,height,horizontalMagin,verticalMagin,xOffset,yOffset,text,font,color){
        height-=2*verticalMagin;        // 高
        width-=2*horizontalMagin;       // 宽
        var arr=text.split(";");        // 存储单个文字的数组
        var cols=arr.length;            // 列数
        var rows=-1;                    // 定义行数
        for(var i=0;i<arr.length;i++){  // 取得行数
            var line=arr[i];
            var len=line.split("").length;
            if(len>rows){
                rows=len;
            }
        }
        var xStep=width/cols;            // 横向步进
        var yStep=height/rows;            // 竖向步进

        // 写诗
        for(var i=0;i<cols;i++){
            for(var j=0;j<rows;j++){
                var a=createPt(x+width/2-(i+0.5)*xStep,y-height/2+(j+0.5)*yStep);// 定位
                var line=arr[i];         // 取得每一行
                var words=line.split("");// 代表每一行的数组
                if(j<line.length){
                    var word=words[j];   // 具体的行列对应的字
                    writeText(ctx,a.x,a.y+yOffset,word,font,color);
                }
            }
        }
}

/*----------------------------------------------------------
函数:用于绘制盾牌外轮廓,可控制圆角大小，使转折处厚边可调
ctx:绘图上下文
x:盾牌中心横坐标
y:盾牌中心纵坐标
w:盾牌宽
h:盾牌高
roundRadius:圆角半径
----------------------------------------------------------*/
function drawShield(ctx,x,y,w,h,roundRadius){
    var ct=createPt(x,y);

    // 定点
    var a=createPt(ct.x,-h/2);
    var e=createPt(ct.x,h/2);
    var b=createPt2(a.x,a.y,w/2/Math.cos(Math.PI/12),Math.PI/12*11);
    var b1=createPt2(b.x,b.y,roundRadius,-Math.PI/12);
    var b2=createPt2(b.x,b.y,roundRadius,Math.PI/2);
    var h=createPt2(a.x,a.y,w/2/Math.cos(Math.PI/12),Math.PI/12);
    var h1=createPt2(h.x,h.y,roundRadius,Math.PI/2);
    var h2=createPt2(h.x,h.y,roundRadius,Math.PI/12*13);
    var c=createPt(b.x,ct.y+w*0.1);
    var d=createPt2(e.x,e.y,w/2/Math.cos(Math.PI/9),Math.PI/9*10);
    var f=createPt2(e.x,e.y,w/2/Math.cos(Math.PI/9),-Math.PI/9);
    var g=createPt(h.x,ct.y+w*0.1);

    // 勾线
    ctx.beginPath();
    ctx.moveTo(a.x,a.y);
    ctx.lineTo(b1.x,b1.y);
    ctx.quadraticCurveTo(b.x,b.y,b2.x,b2.y);
    ctx.lineTo(c.x,c.y);
    ctx.quadraticCurveTo(d.x,d.y,e.x,e.y);
    ctx.lineTo(e.x,e.y);
    ctx.quadraticCurveTo(f.x,f.y,g.x,g.y);
    ctx.lineTo(h1.x,h1.y);
    ctx.quadraticCurveTo(h.x,h.y,h2.x,h2.y);
    ctx.lineTo(a.x,a.y);
    ctx.closePath();
}

/*----------------------------------------------------------
基本函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
基本函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
基本函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){
    var retval={};
    retval.x=baseX+radius*Math.cos(theta);
    retval.y=baseY+radius*Math.sin(theta);
    return retval;
}

/*----------------------------------------------------------
基本函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
基本函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
基本函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
靡不有初，鲜克有终最早出自于《诗经·大雅·荡》。
靡不有初，鲜克有终是指事情都有个开头，
但很少能到终了。多用以告诫人们为人做事要善始善终。
--------------------------------------------------------------*/
//-->
</script>
