ABB IRB-120机械臂示教器转数计数器更新

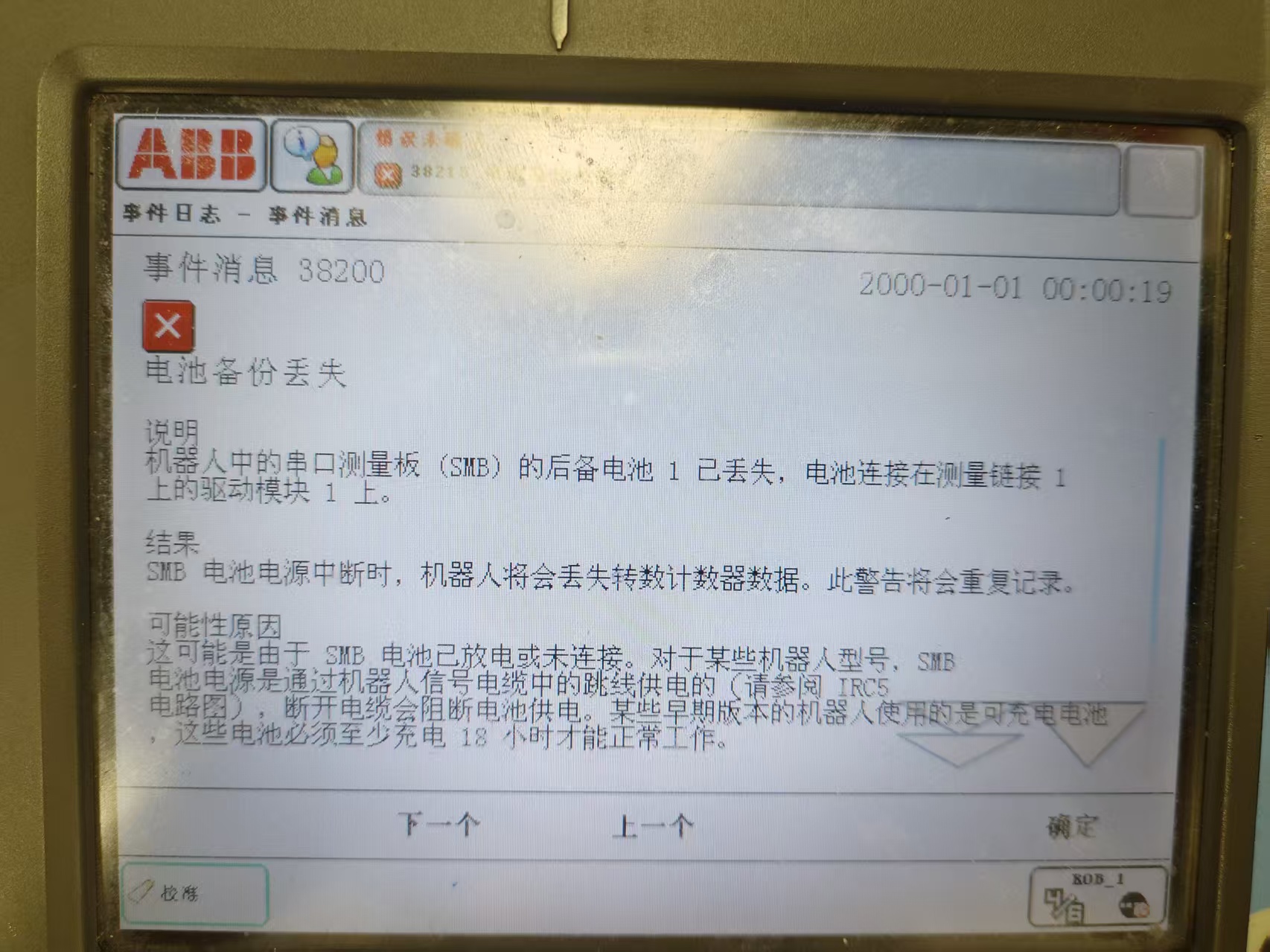

机器人控制器的 CMOS 电池没电后，每次断电重启都会造成内部数据丢失，包括系统时间和转数计数器。

其中，系统时间的丢失对大部分功能影响不大，但转数计数器的丢失将直接影响机器人的运行状态，需进行重新标定以确保运行精度。

现将转数计数器更新方法记录如下，以备查阅。

校准前对齐机械原点

在进行转数计数器更新之前，必须先对齐六个轴的机械原点标志。复位顺序需从轴号大的轴开始，逐步向小轴推进，即依次从6轴(手腕) → 5轴 → 4轴 → 3轴 → 2轴 → 1轴(基座)进行复位。

此顺序有助于在结构受限的情况下更方便地观测与对准标记。

需要注意的是，除2轴之外，机械原点标记其实是一个范围，无需精确对准中心，只需大致对齐即可。

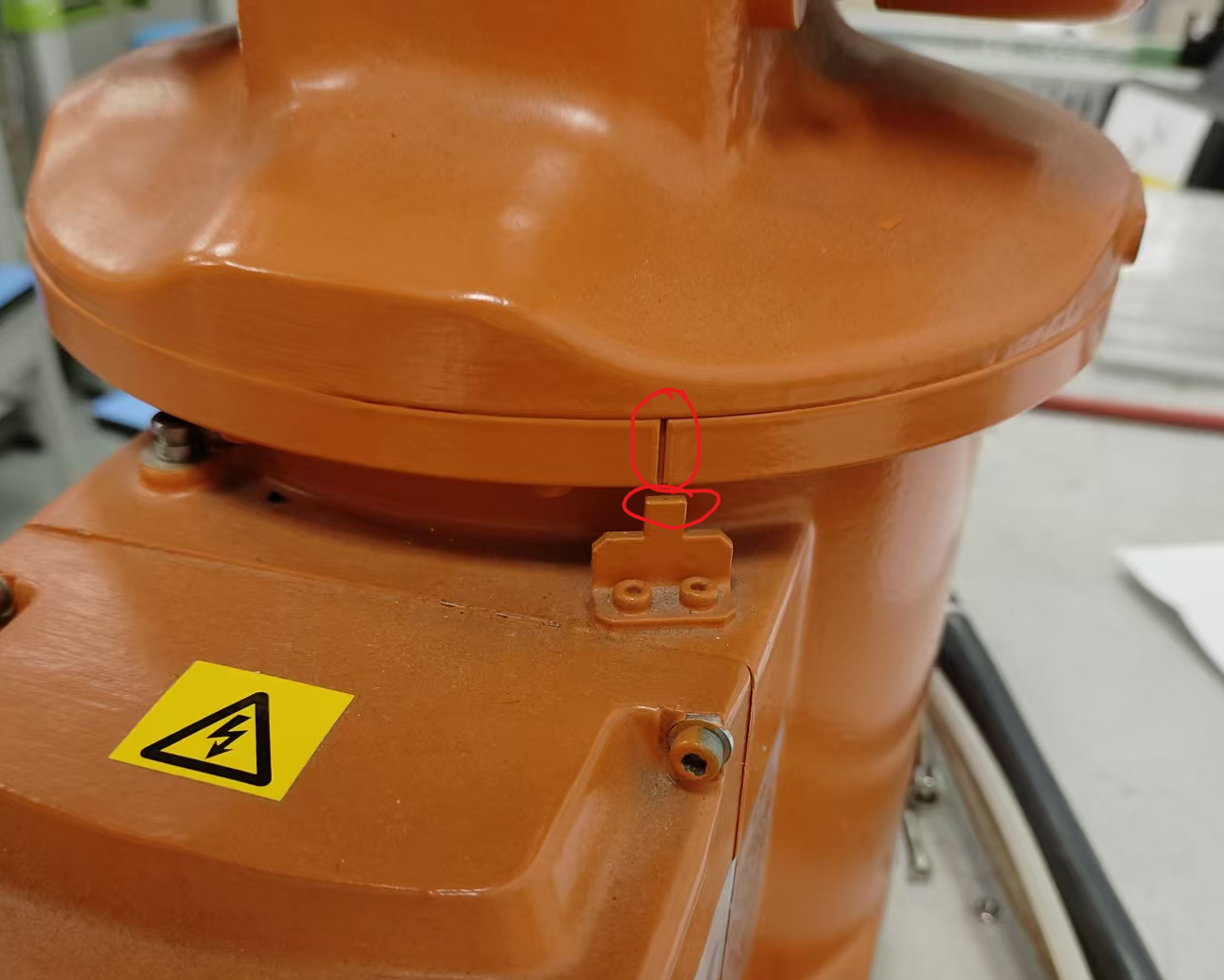

图2 1轴机械原点标志

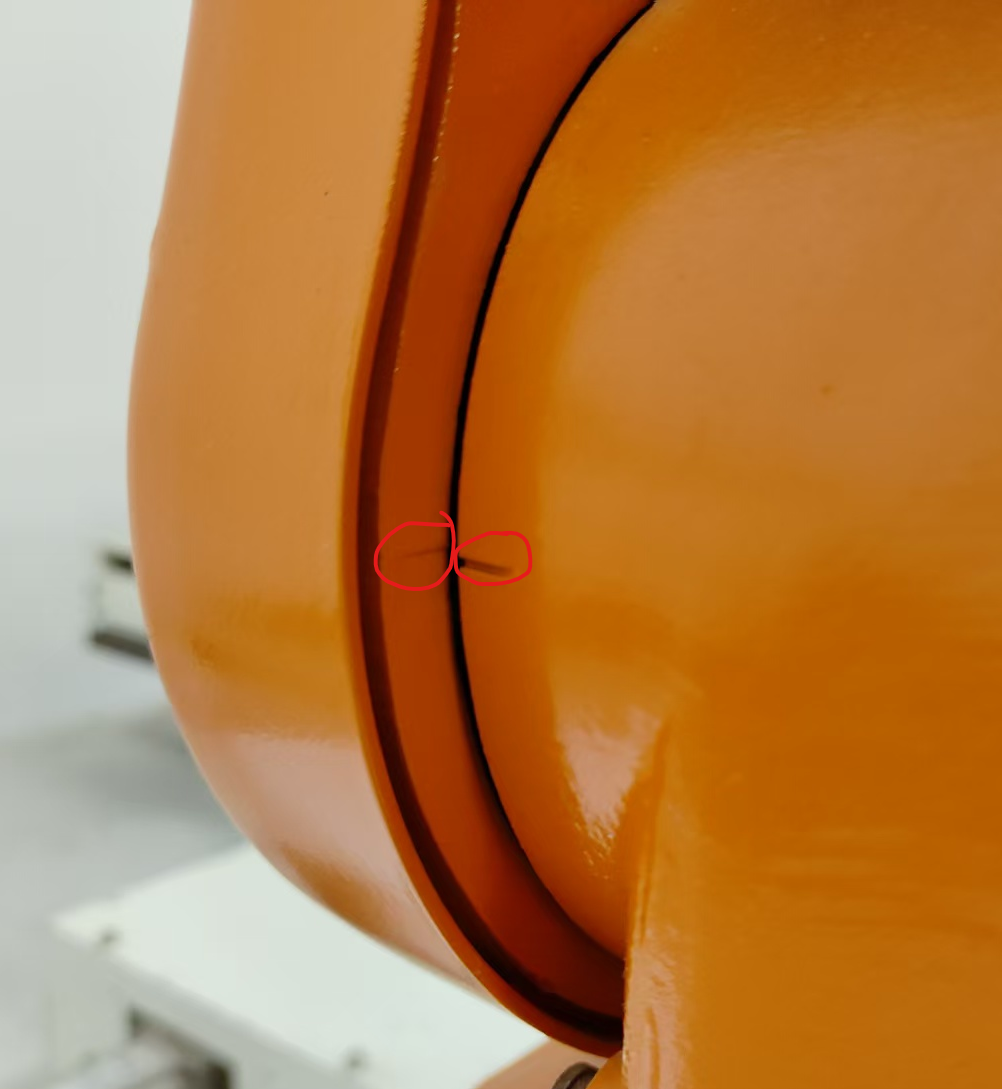

图3 2轴机械原点标志

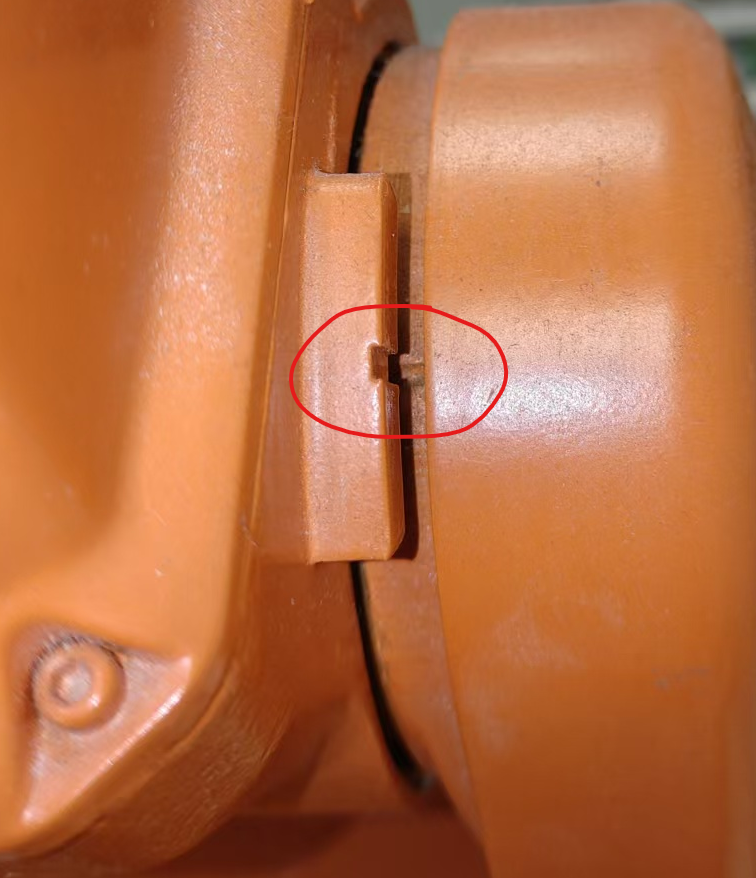

图4 3轴机械原点标志

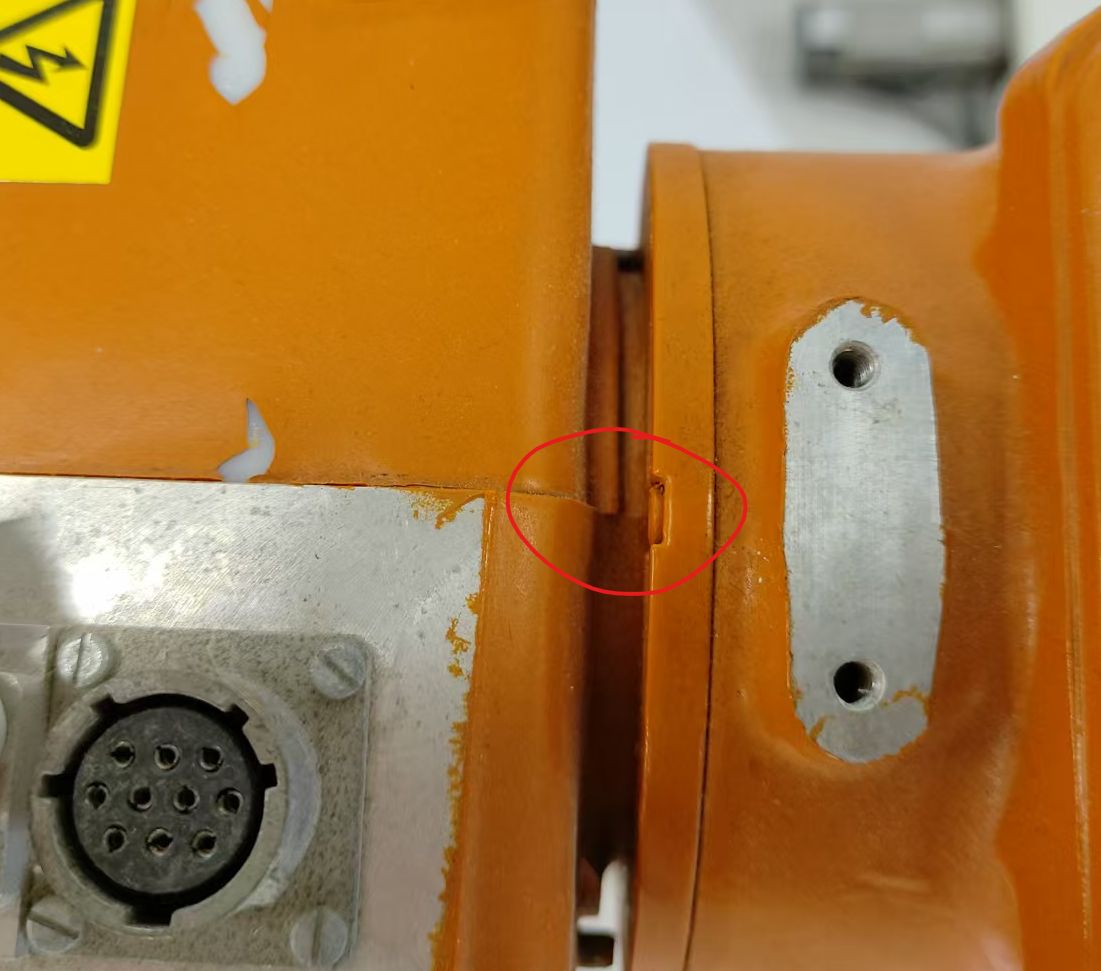

图5 4轴机械原点标志
需要注意的是，本处机械原点，4轴侧标志为其装配合模线。

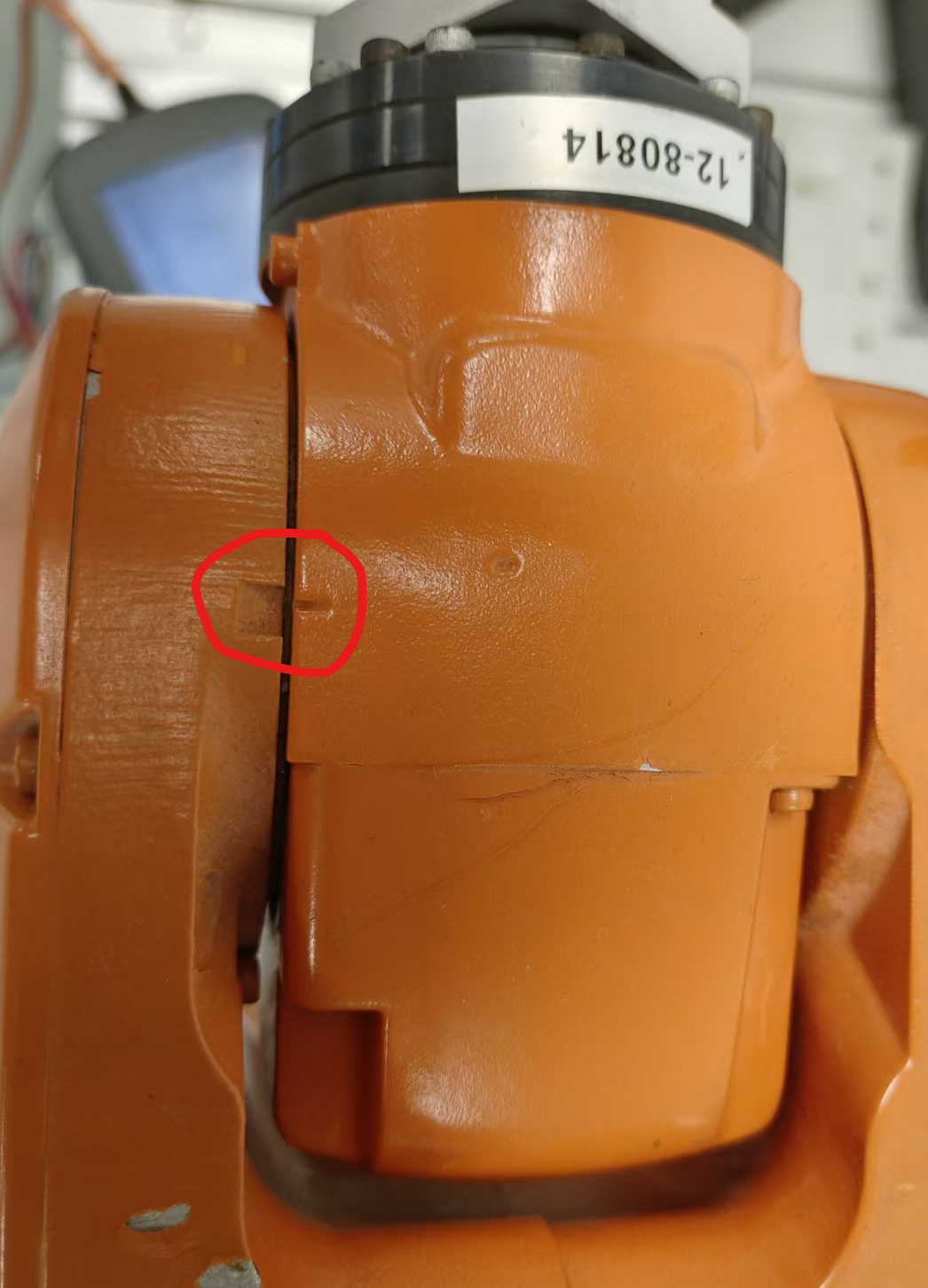

图6 5轴机械原点标志

图7 6轴机械原点标志

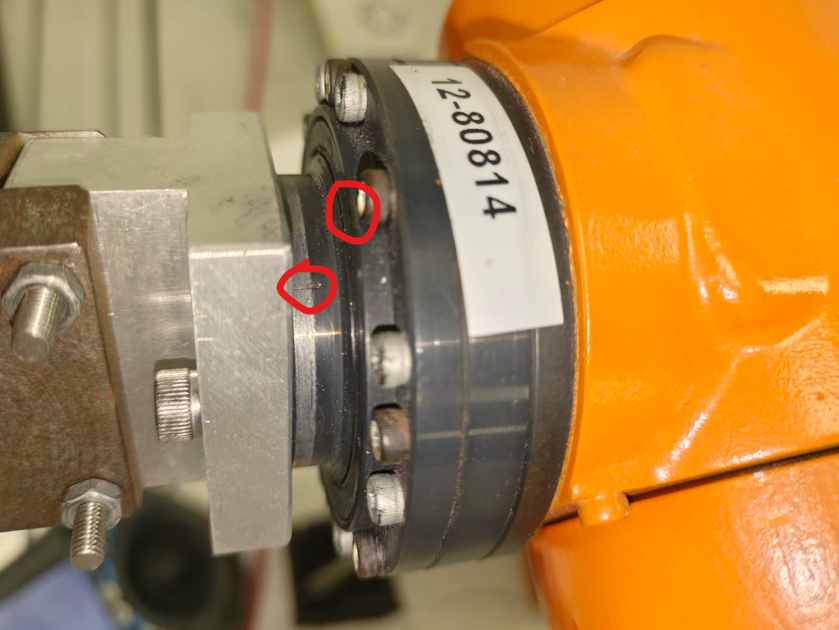

需要注意的是，在5轴的端部也就是6轴的根部，正上方一个螺丝的下面有一条浅浅的白色痕迹，那就是6轴机械原点需要对应上的地方。

更新转数计数器操作流程

图8

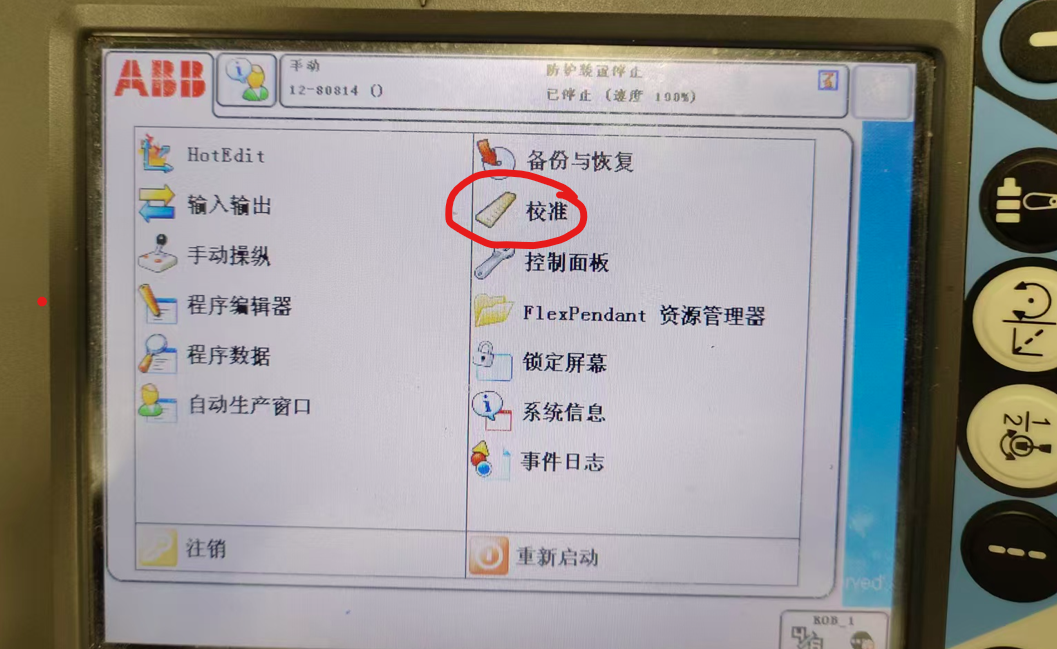

接下来进入示教器，点击校准

图9

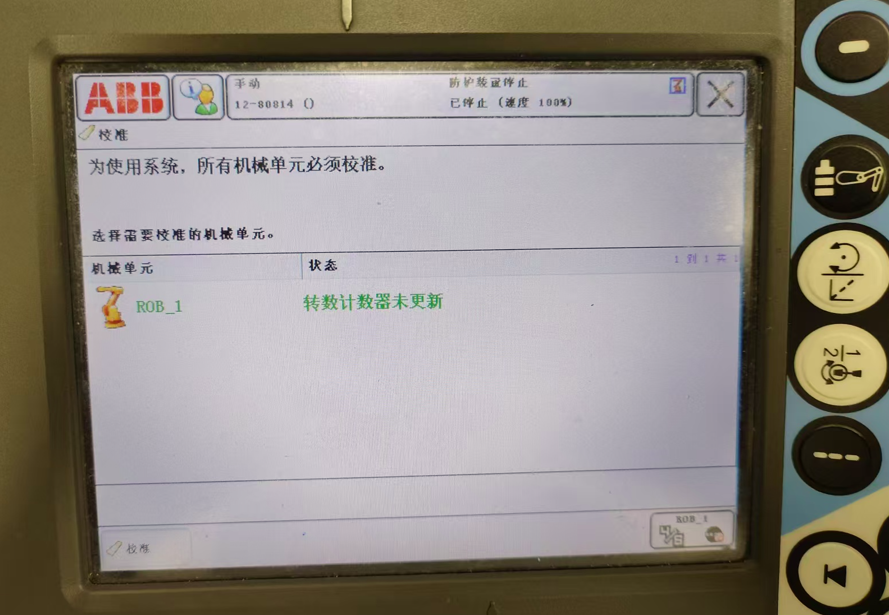

控制器所控制的所有的机械臂都在这里，选择需要校准的机械臂。我这里是一个控制器只带了一个机械臂，就点ROB_1就行。

图10

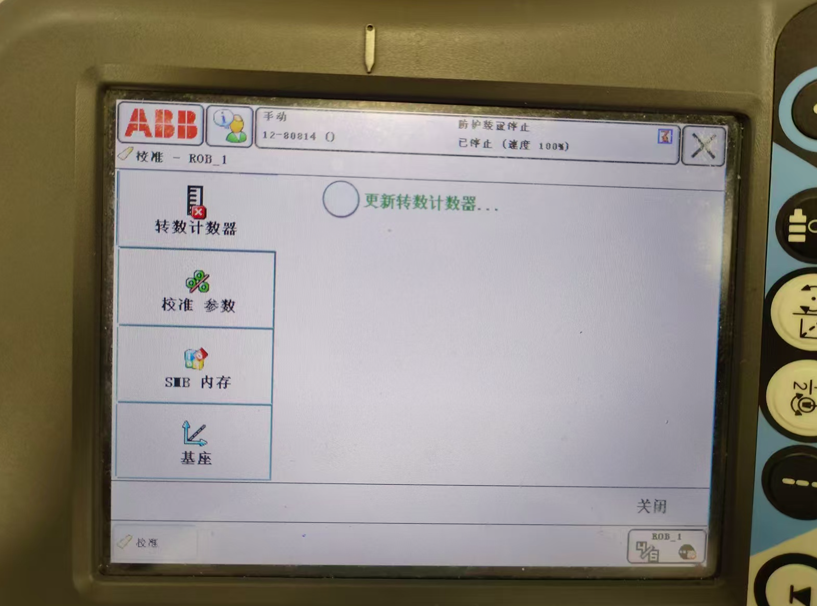

直接点更新转数计数器

图11

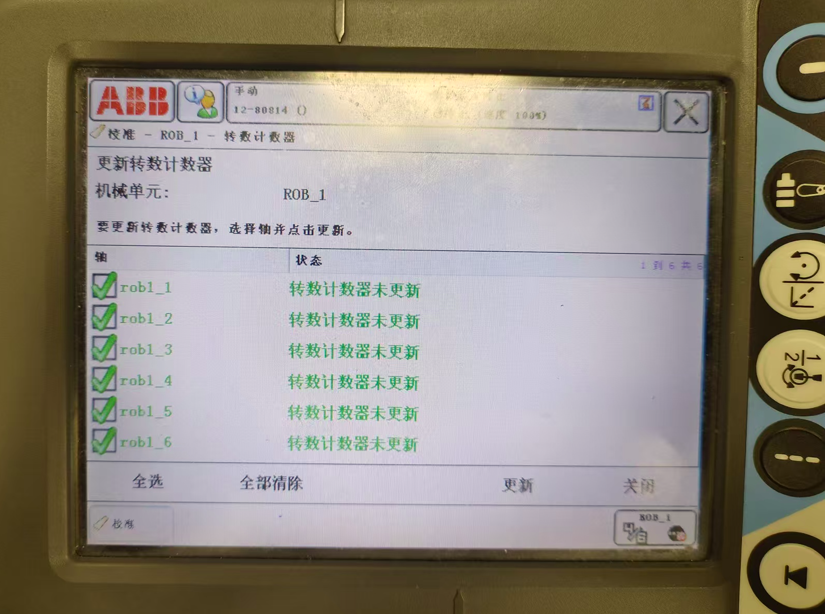

此时系统提示当前计数器未更新。点击左下角“全选” ，再点击右下角“更新”。

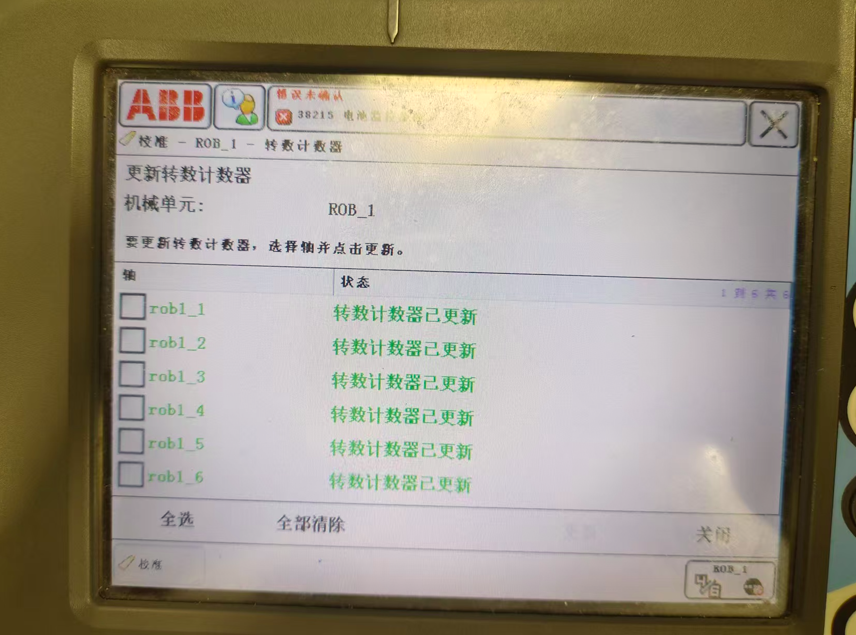

图12
更新过程约需 2～3 分钟，完成后界面状态将显示为已更新。

转数计数器更新完成后，可正常退出校准界面，恢复正常任务运行。后续建议及时更换控制器内电池，以防频繁断电后重复出现类似问题。
