基于LabVIEW的机器视觉检测追踪系统

目录

摘要

本文设计并实现了一套基于LabVIEW的机器视觉检测系统，该系统由计算机、800万像素工业相机和龙门式三轴运动平台构成，通过USB和RS232接口实现硬件通信。针对传统圆形检测算法在视角变化和遮挡情况下的局限性，提出了一种改进的连通域分析方法：首先采用红色通道增强技术提高目标对比度，经阈值分割（0-55）和形态学处理后，通过分析最大连通域重心实现精确定位。在运动控制方面，建立了基于视觉反馈的比例控制模型（Kp=22），设计了包含坐标转换（相对→绝对）、无效坐标过滤和安全延时的控制策略。实验表明，该系统在1080P@30fps条件下可实现33ms的检测周期，定位精度达±0.5像素，成功解决了二值化图像处理（0→255转换）、串口通信（Hex字符串转U8数组）和机械共振等关键技术难题，为工业自动化检测提供了高性价比的解决方案。

创作声明：本文由作者原创，由Deepseek进行排版并总结，摘要由deepseek生成。

注：DEEPSEEK在排版时为部分文章生成了总结，我将其保留在我写的内容上方，上半部分为deepseek，中间是横线，下半部分是我写的内容。

一、硬件

本次机器视觉检测系统包括计算机、相机和龙门式三轴运动系统组成。其中，相机通过USB接口与计算机连接，运动系统通过USB转RS232与计算机连接。

二、软件

本系统的软件部分基于 LabVIEW 2018 开发，运行于 Windows 11 操作系统。主要使用的工具包为：

  • NI Vision Development Module
  • NI VISA

三、程序

3.1 程序组成及设计思路

本次机器视觉检测系统的软件采用Labview软件实现，主要由机械回原点、图像采集与处理、查找圆心、转换坐标、坐标发送子VI等模块组成。

主要设计思路为：将输入图像先进行预处理，然后视觉检测模块检测出目标工件坐标，运动控制模块根据目标工件坐标计算出运动平台的运动坐标，然后发送给运动平台，延时后进行下一次检测。

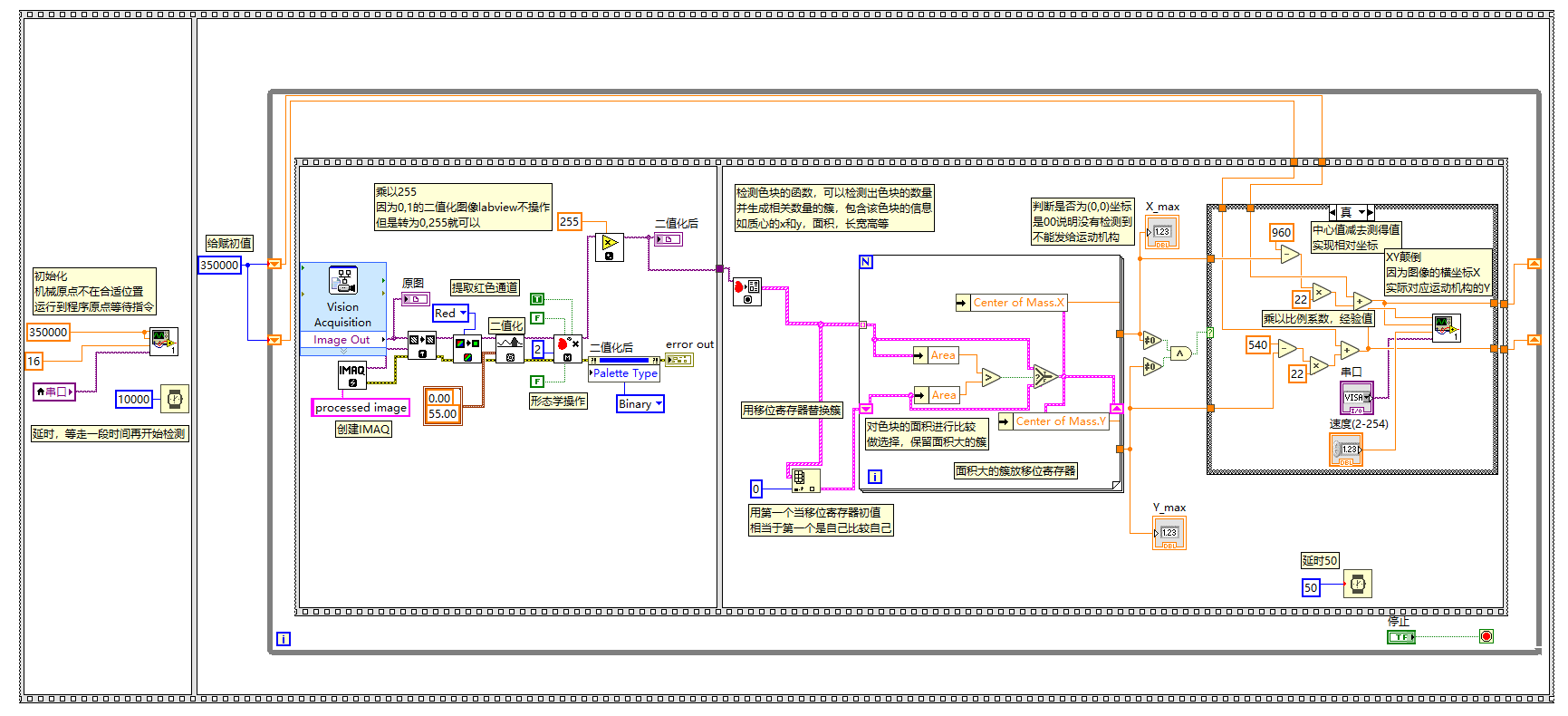

图1 全部程序

图1 系统整体程序框图

3.2 机械回原点

摄像头不能在机械原点进行视觉检测，必须移到运动空间内进行检测。因此，使用顺序结构在程序开始设置一机械回原点程序，给运动平台发送一个初始位置，等待其运行到初始位置后再进行视觉检测。

图2 回原点程序

图2 机械回原点程序

3.3 图像采集与处理模块

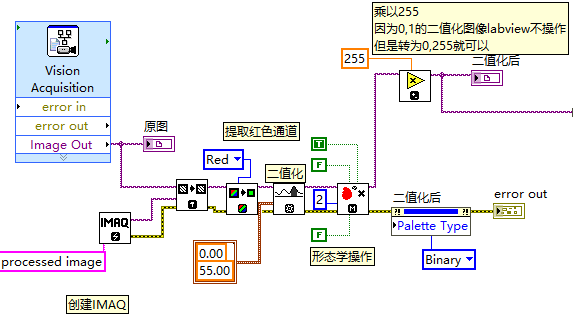

图3 图像预处理部分

图3 图像预处理程序框图
  1. 通过视觉采集系统获取原始图像数据。
  2. 采用 IMAQ ExtractSingleColorPlane 控件从 RGB 彩色图像中提取单颜色通道。针对检测目标（浅蓝色瓶盖）的光学特性进行优化：
    已知蓝色目标对红色通道的反射率最低，因此工件与背景在红色通道下的对比度最高。通过实际测试验证，蓝、绿色通道提取，工件均显示浅色，而提取红色通道时，工件显示为深黑色。并且红色通道的提取可显著增强目标边缘的区分度，因此选择红色通道实现彩色图像到灰度图像的转换。
  3. 对灰度图像进行阈值分割（0-55经验值）
  4. 使用 IMAQ RemoveParticle 控件去除小连通域

3.4 视觉检测模块

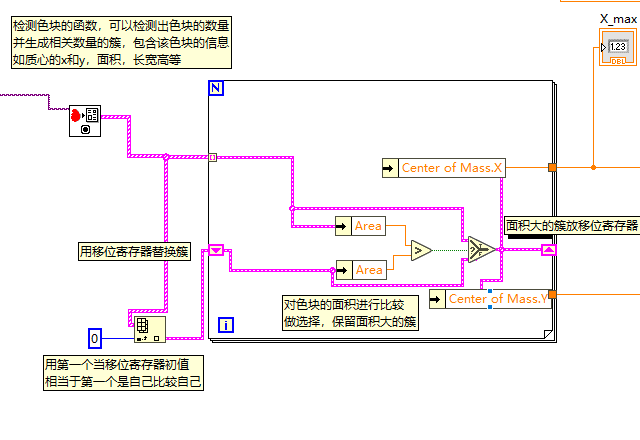

图4 检测工件坐标

图4 工件坐标检测算法实现

初始阶段采用基于灰度图像的圆形检测方法：

  1. 转换为灰度图像
  2. 边缘检测提取轮廓
  3. 计算圆心坐标

实际应用中发现的问题：

  1. 视角影响导致形变
  2. 遮挡导致轮廓粘连

改进方案：

  • 采用连通域分析方法
  • 提取最大连通域重心作为追踪点

初始阶段采用基于灰度图像的圆形检测方法，通过以下步骤实现工件定位：

  1. 将彩色图像转换为灰度图像，增强后应用边缘检测算法提取轮廓特征
  2. 识别圆形轮廓
  3. 计算识别圆的中心坐标作为工件位置
    该方法对于正对摄像头、独立放置的圆柱形工件具有良好的检测效果。但在实际应用中发现该方法存在显著局限性：
  4. 视角影响：当摄像头距离工件较远或视角倾斜时，工件的圆形投影发生形变，导致边缘检测失效。
  5. 遮挡问题：工件相互接触或与其他物体相邻时，轮廓粘连使得圆形特征无法准确提取。

因此，针对上述问题，我们组选择采用连通域方法对图像进行处理。先将灰度图像二值化，再进行形态学操作去除较小连通域（噪声影响）部分，然后分析连通域，将最大连通域的重心作为追踪点处理。使用IMAQ Particle Analysis控件查找连通域，并输出连通域相关信息。输入图像后，控件将输出簇数组，按顺序提取每个连通域的面积进行比较，保留最大面积的连通域的坐标，并与下一个连通域再进行比较，最后输出面积最大连通域的坐标，供运动控制模块处理。

3.5 运动控制模块

运动控制思路：

  • 基于视觉反馈的纯比例控制
  • 高频修正策略
  • 适用于低延迟、高精度场景

坐标有效性检测：

  • 有效坐标：正常发送
  • 无效坐标(0,0)：暂停500ms后重试

坐标转换方法：

  1. 以图像中心(860,540)为相对零点
  2. 计算相对坐标
  3. 乘以调整系数(22)
  4. 转换为绝对坐标

运动控制思路为基于视觉反馈的纯比例控制加高频修正，适用于低延迟、高精度场景的简化闭环控制策略。该系统稳态误差较小，外部扰动少，并且目标运动较平缓且无强扰动，无需快速跟踪，因此适用于该控制思路。该思路优点为简单、响应快，适合线性系统。若将来要实现运动快速、扰动强的跟踪，则可以考虑加入PID控制。

当检测到多个目标时，视觉检测模块会输出每个目标的坐标和每个目标的面积。系统优先选择连通域面积最大的目标作为追踪对象，提取其坐标进行后续处理。

若目标检测失败，模块默认输出坐标 (0, 0)。然而，若直接将 (0, 0) 作为有效坐标发送至运动控制模块，系统会误判目标位于图像左上角，导致执行机构持续向该方向运动，直至触发机械限位。为避免此问题，系统对输出坐标进行有效性检测：
有效坐标（(x, y) ≠ (0, 0)）：正常发送至控制模块，执行追踪动作。
无效坐标（(x, y) = (0, 0)）：暂停数据发送，延时 500 ms 后重新进行视觉检测，以避免误动作。

运动平台使用的坐标为绝对坐标格式，原点为(0,0)点。而摄像头由运动平台控制运动，导致检测到的圆心数据为相对坐标，我的解决办法为：相对坐标以画面最中心(860,540)（1920,1080的一半）作为零点，用860减去检测到的连通域重心X坐标，用540减去连通域重心Y坐标，得到连通域重心在检测画面中的相对坐标；再用计算之后的相对坐标乘以调整系数再加上运动平台的当前坐标，得到连通域重心的绝对坐标，再将此坐标调用串口发送子VI发送至运动平台。
一次坐标发送后，延时30毫秒，进行下一次目标检测、坐标处理及发送。

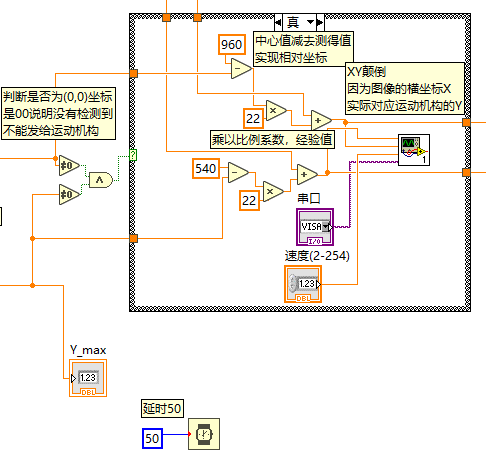

图5 追踪控制模块

图5 运动追踪控制算法实现

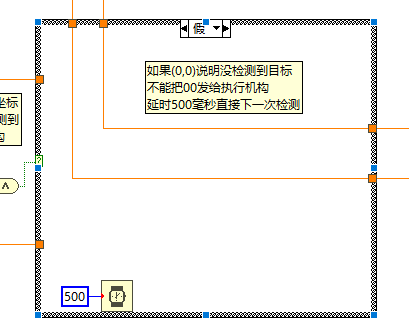

图6 无效坐标处理

图6 图像识别模块输出(0,0)坐标时的处理逻辑

3.6 串口发送子VI

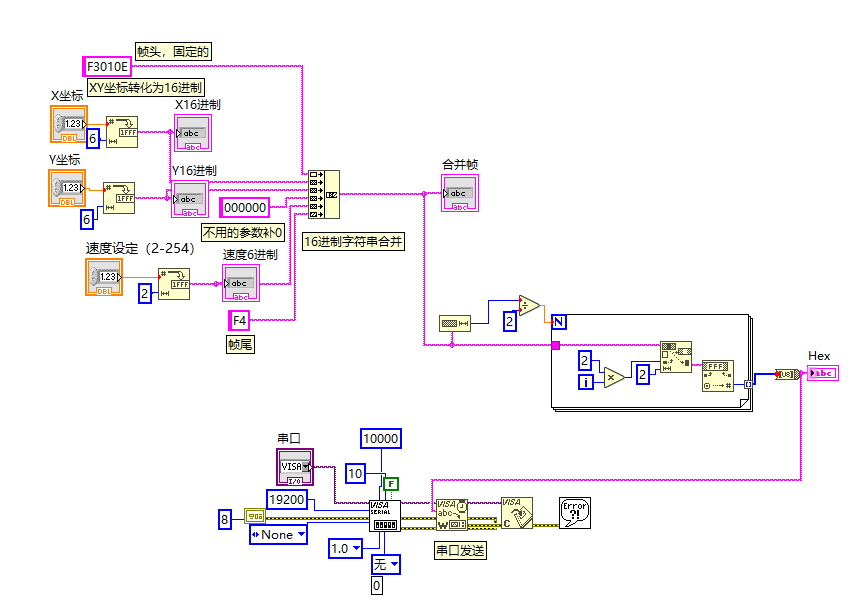

图7 串口发送子VI

图7 串口通信子VI实现

数据帧结构：

  1. 帧头：0xF301(2字节)
  2. 帧长度：0x0E(1字节)
  3. X坐标(3字节)
  4. Y坐标(3字节)
  5. 分隔区：0x000000(3字节)
  6. 速度值(1字节)
  7. 帧尾：0xF4(1字节)

采用字符串拼接方式生成完整帧，得到一个16进制字符串，再将此16进制字符串转为16进制值。如图所示，For循环的循环次数是字符串除以2的数量，即该16进制字符串包含两位16进制数的数量。循环内，每次从2倍循环次数的位置开始，一次截取2位。截取的字符串输入16进制字符串转换为数值函数，输出即为16进制数值，再将数值转为U8数组，输出即为所需的16进制数值。将得到的数值输入串口发送函数，波特率设置为固定19200，数据位为8位。

四、总结

遇到的问题及解决方案：

  1. 串口通信问题：
    • 需转换16进制字符串为数值
  2. 图像处理问题：
    • 二值化图像需转换为(0,255)格式
  3. 控制参数优化：
    • 比例系数设为22效果最佳

在实验过程中，我也遇到了一些问题，如一开始，我发送串口坐标后并没有反应，后来发现如果直接把16进制字符串输入，程序会直接发送16进制字符串，而不是16进制数值，而接收端必须读取16进制数值格式的指令，因此我们又设计了16进制字符串转16进制数值的程序；二值化图像后，检测连通域的控件输出全部为0，表示找不到连通域。但经过我们的尝试，发现二值化图像乘以255就可以检测。即(0,1)格式二值化图像lavbiew无法处理，需要转换为(0,255)格式二值化图像才可以处理；在比例控制的比例系数方面，我们经过多次尝试，发现比例系数设为22最合适（即摄像头检测到相差一个像素的距离，运动平台运动22个坐标），这样既能减小超调，又能使步长尽量大，尽量防止步长过小导致整台机器出现共振的现象。
