[多图]一例微波炉磁控管漏电维修
创作声明
本文系作者完全原创撰写，未借助 AI 工具。但本文摘要部分系AI基于全文内容生成。
摘要
本文针对一例微波炉加热功能失效的故障现象，开展了系统的故障排查与维修。初步检测市电进线保险丝正常，进一步检查发现高压保险丝熔断，提示微波炉内部存在高压侧故障。通过测量磁控管电阻与对外壳的绝缘电阻，判断故障源于磁控管插接件结构设计缺陷，导致绝缘失效并漏电。在拆解磁控管确认问题后，更换为塑料绝缘插接件，成功解决漏电问题，微波炉恢复正常工作。本文详细记录了故障现象、排查思路、实测数据及维修过程，可为类似高压电器故障提供借鉴参考。
关键词
微波炉故障；磁控管漏电；高压保险丝熔断；绝缘电阻测量；家电维修；插接件更换；高压电路；实用案例
故障初探：微波炉无法加热
过年回家，家里的微波炉不能用了，打开看一下什么故障。
打开微波炉，先测量市电进线保险丝，发现该保险丝正常。
那咋不能用呢？直接测高压保险丝，不通，那把高压保险丝拆下来。

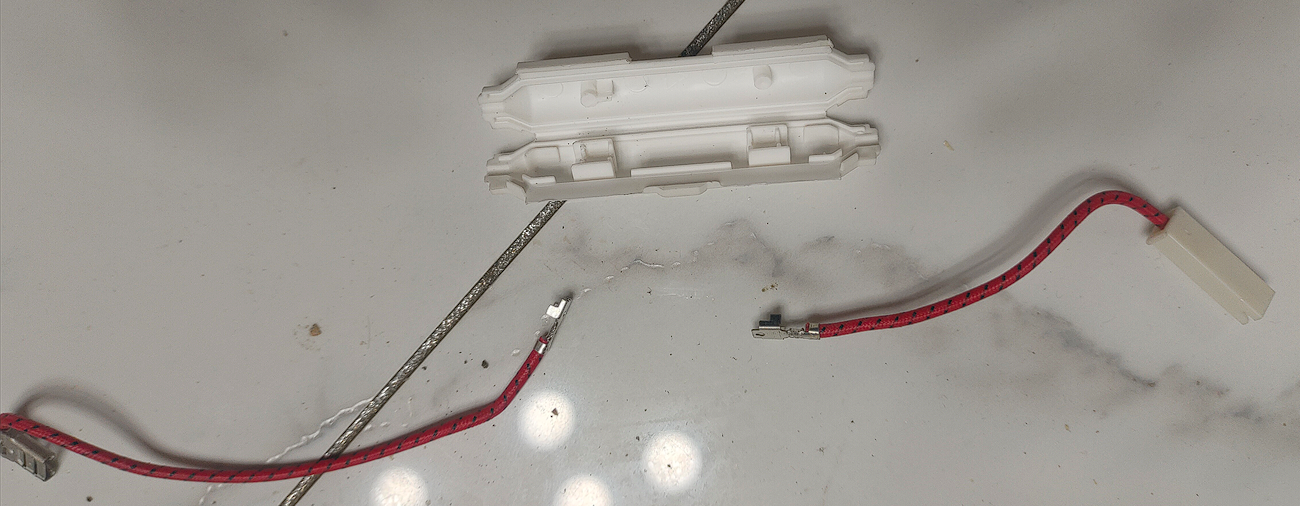

图 拆下的高压保险丝

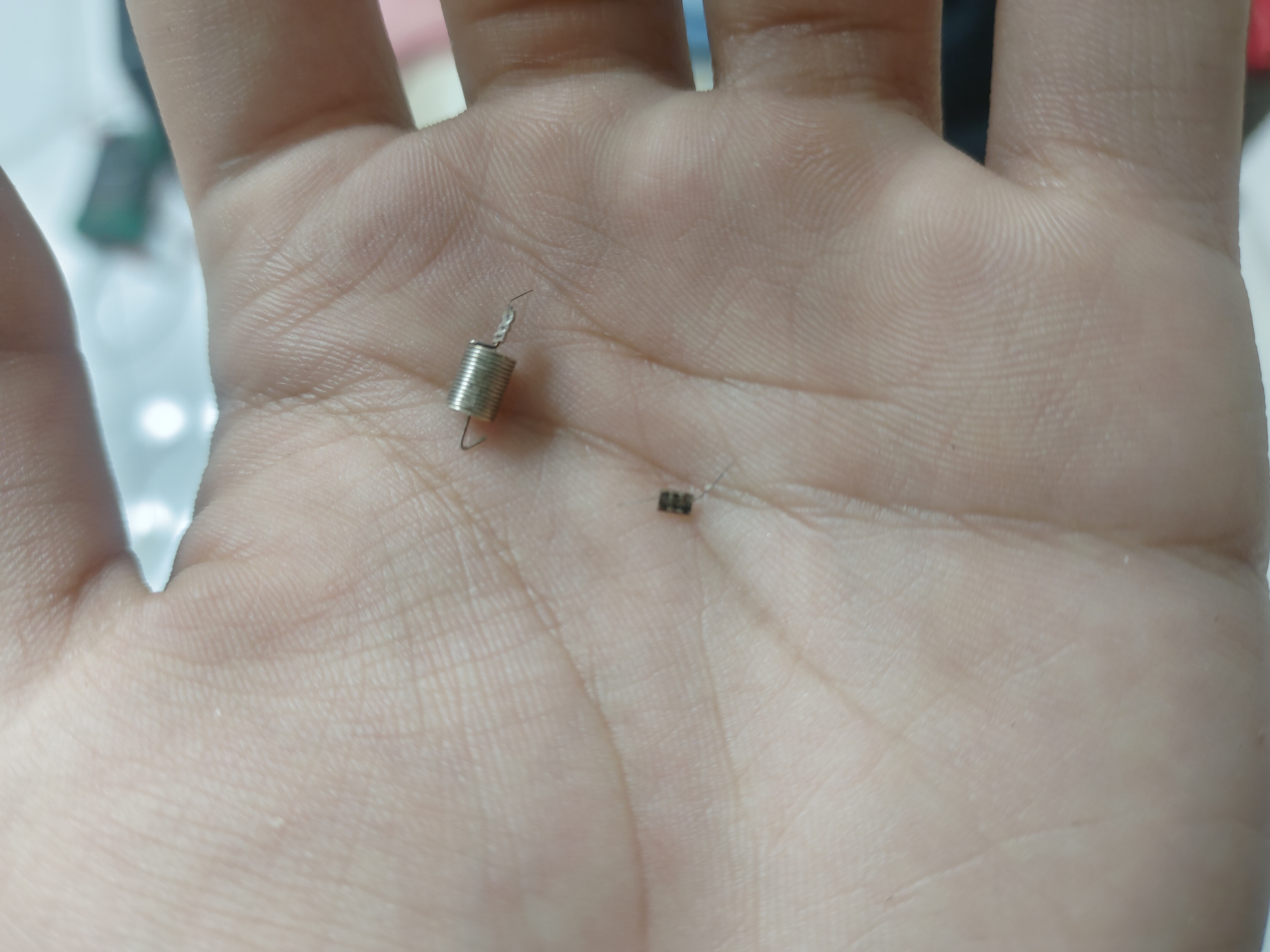

图 弹簧和保险丝本体
没有玻璃外壳，是一个弹簧拉着的，细细的保险丝已经烧断了，弹簧应该是为了熔断之后立刻分开，避免拉弧吧，毕竟微波炉高压好像是 2kV，不像普通市电 220V，直接熔断就好了。
排查磁控管是否故障
那高压保险丝烧断，肯定不能光换个保险丝就了事。毕竟保险丝烧断，是提示后级电路出现故障。因此，下一步查后面的电路。根据经验，微波炉烧坏，最可能坏的元件就是磁控管，那就先测量磁控管。

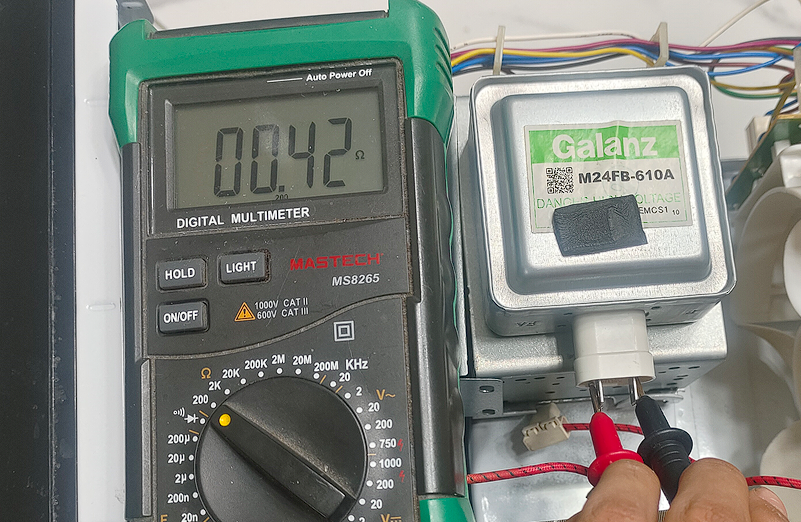

图 测量磁控管两端电阻
磁控管两端电阻最好在 1 欧姆之内，越小越好，那么这个管是 0.42 欧姆，状态没问题。
那咋就坏了呢？上网查。查询网络后发现，磁控管还可能有漏电故障，就是线圈对外壳漏电嘛，查！

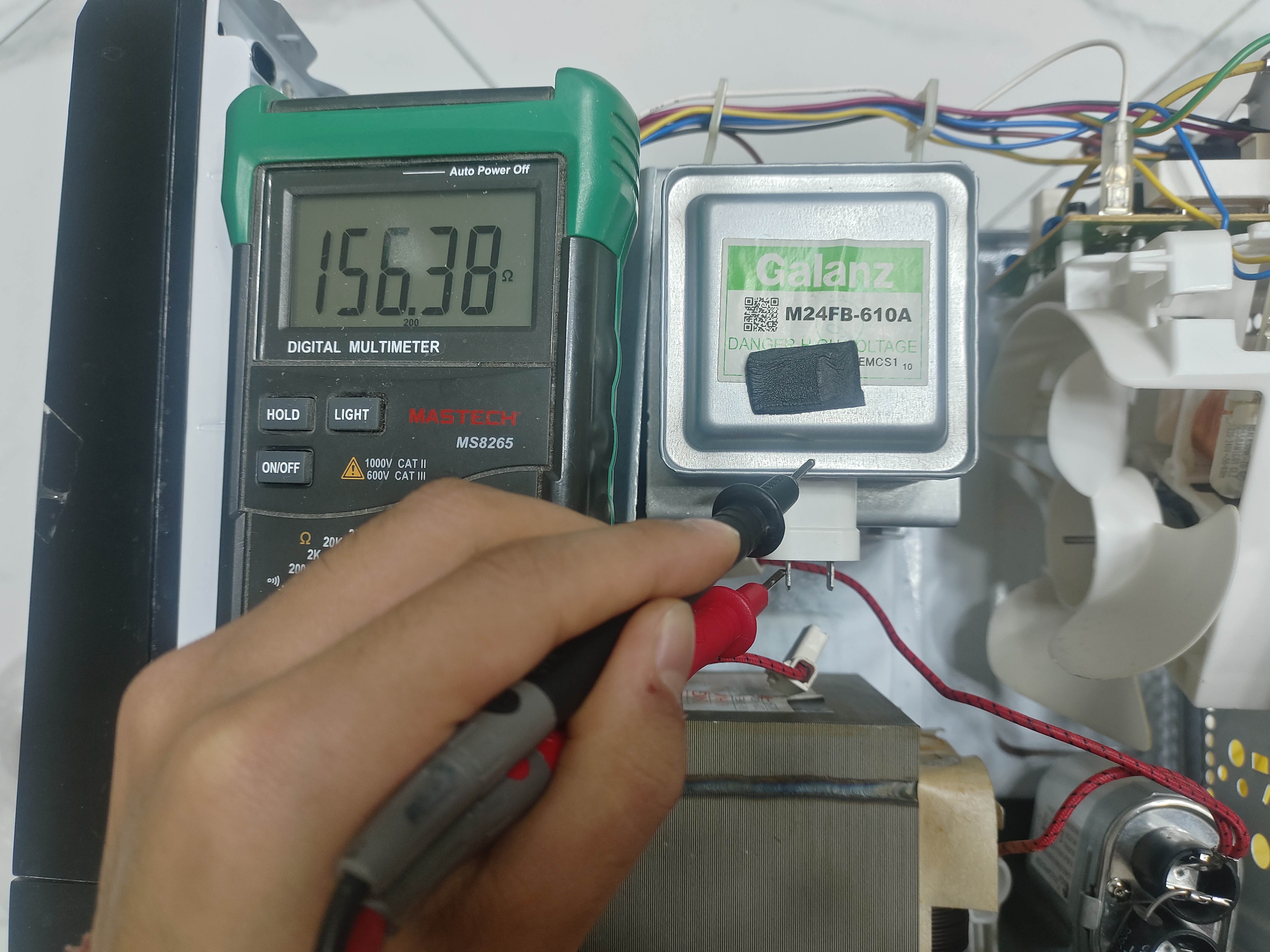

图 测量磁控管两端分别对外壳电阻
得，这绝缘电阻只剩一端 156 欧姆，一端 85 欧姆了，那怪不得烧呢。
注：想不通啊，就算一端漏电，这磁控管内线圈电阻不也才 0.42 欧姆吗，按说两头差也就差 0.42 欧姆这么多嘛...没想通。
网上大部分视频都建议我们直接换磁控管总成，网上卖的也不贵，20 块钱左右吧。但是，本着“修一下还能用”的精神，打开看看哪漏电。
拆解磁控管，找到故障点

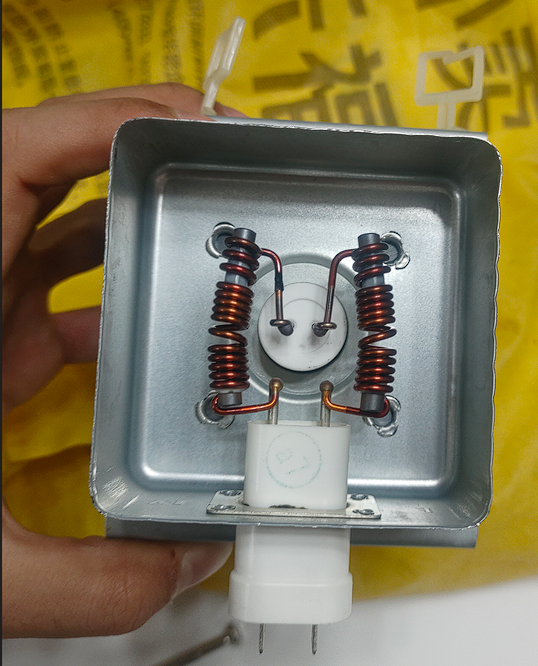

图 磁控管内部
拆开看，这磁控管的插接件四周怎么是铁片和外壳链接的啊？这设计不好，有猫腻。
把插接件拆下来，直接测量插接件铁片固定件对内部线路。

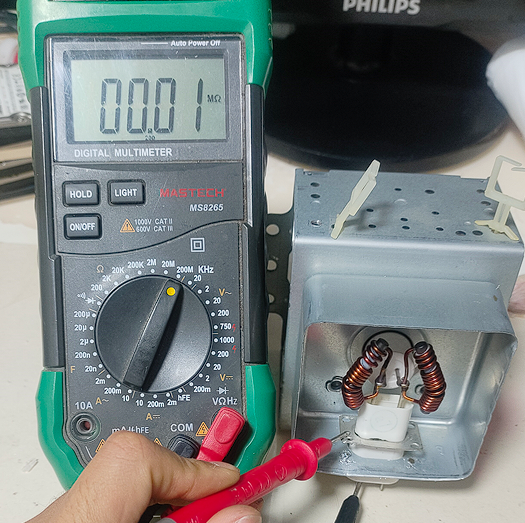

图 测量插接件铁片对线圈绝缘电阻

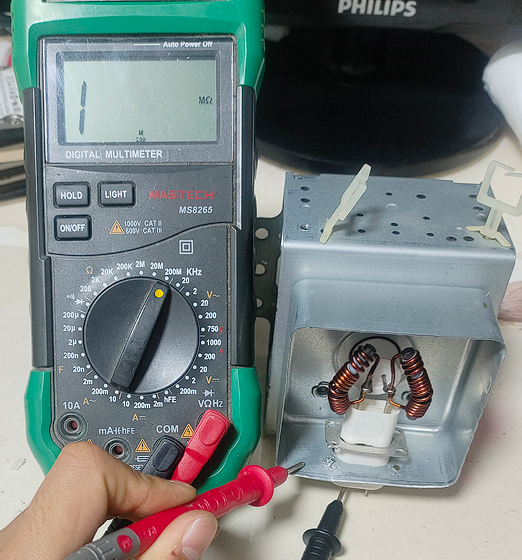

图 测量外壳对线圈绝缘电阻
插接件铁片对线圈绝缘电阻只剩 0.01 兆欧了，基本等于通路了；而外壳对线圈绝缘电阻，200 兆欧挡测量是超量程。
虽然没有摇表，但是应当可以认为内部线圈是不漏电的，可以判断漏电是从插接件处漏的，那故障找出来了，二话不说，换！
更换插接件，解决漏电

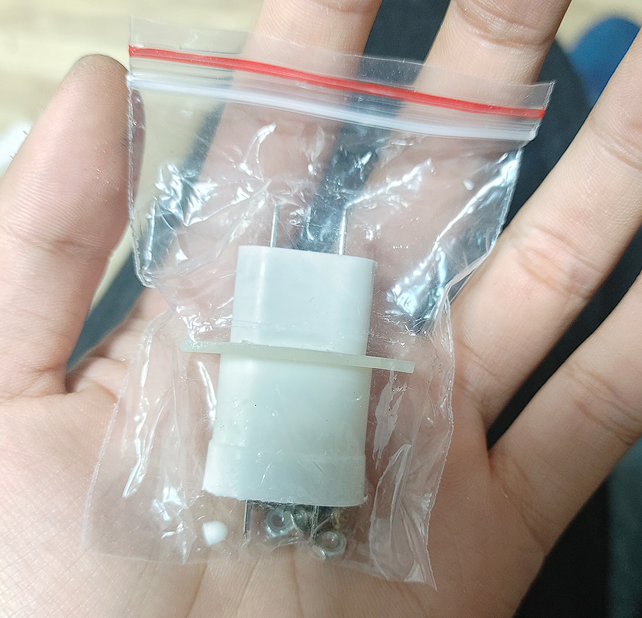

图 新买的插接件，原漏电铁片位置做成了塑料的
这个插接件，淘宝可以直接搜“磁控管插座”就能买到，也有叫磁控管穿心电容的，总体上卖的都是一样的东西。
不过，原铁片位置做成塑料的，感觉可能会导致电磁屏蔽没以前那么好了，不知是降低故障率故意这么设计的，还是这配件设计制作的时候根本没考虑这一方面？反正装上看能不能使吧。
图 使用焊锡将原线圈和新插接件连接在一起
怕接触不好，直接两大坨锡焊上去。就是不太美观，应该不影响正常功能。不过什么美观不美观的，结实耐用就行了，这玩意平时封在里边，三两年估计都没人会看到的。
接下来就是全部复原，然后更换同规格的高压保险丝。千万不能换错规格，换大规格的话，可能会烧变压器的。经测试，修理后，微波炉加热功能正常~
