基于三菱FX2N系列PLC的四路抢答器状态控制法程序设计

刚学完状态控制法，发现网上搜不到状态控制法编程的四路抢答器控制，那么我分享一点我写的，供大家参考。个人感觉，状态控制法比起保停条件法设计的程序更简单，是不是这个太简单了所以才没人做啊？(≧∀≦)ゞ
我之前写的基于三菱FX2N系列PLC的四路抢答器程序设计可以点击这个链接看到。这是普通起保停条件设计的四路抢答器程序。
老规矩，先上PLC输入输出功能分配表：

输入	功能	输出	功能
X0	开始抢答	Y0	犯规指示
X1	复位	Y1	1号指示
X2	1号抢答	Y2	2号指示
X3	2号抢答	Y3	3号指示
X4	3号抢答	Y4	4号指示
X5	4号抢答	Y5	超时指示

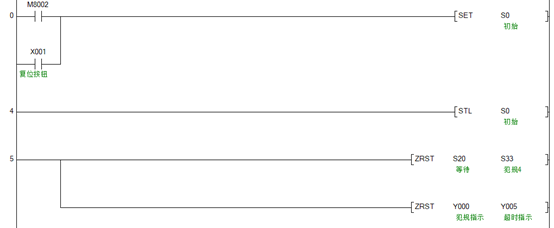

当PLC启动时，M8002发出脉冲，使程序进入S0初始状态。无论何时按下X1复位按钮，程序也会回到S0初始状态。
在S0初始状态下，所有状态和输出都会复位。

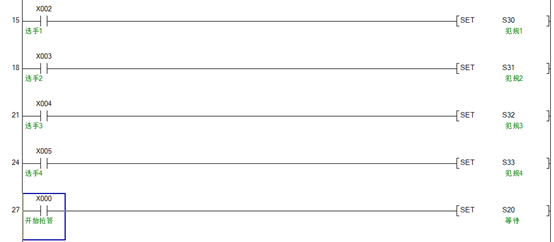

在初始状态下，即主持人未按下开始抢答按钮时，如果有选手按下抢答按钮，则该选手会被判定为犯规，程序进入该选手的犯规警告状态。
当主持人按下X0开始抢答按钮时，程序转入S20等待抢答状态。

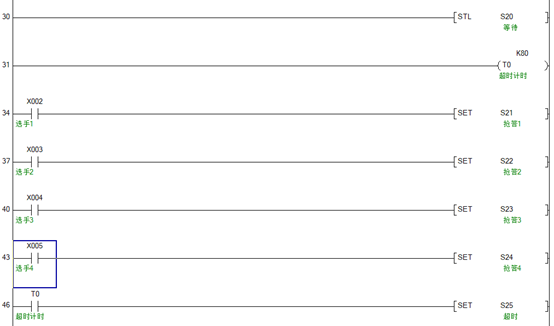

如上图所示，S20等待状态下，当程序进入等待状态时，T0时间继电器得电，开始计时8秒的超时时间。在此期间，如果有选手按下抢答按钮，程序会转入该选手的抢答成功状态，并且其他选手的按钮将失效，不再起作用。如果8秒内没有选手按下抢答按钮，T0时间继电器线圈得电，其常开触点闭合，程序将转入S25超时状态。

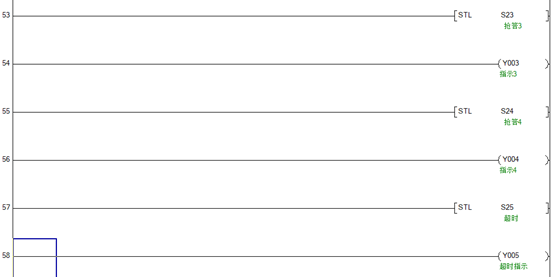

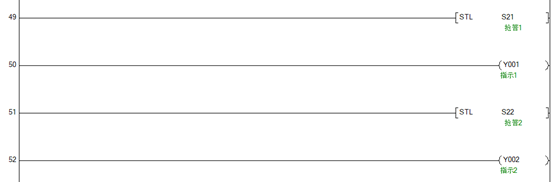

上图为各自选手的抢答成功状态和超时状态。在这些状态下，只有对应的选手指示灯会亮起，其他按钮（除复位按钮外）均不起作用。
当主持人按下复位按钮时，程序将回到S0初始状态。

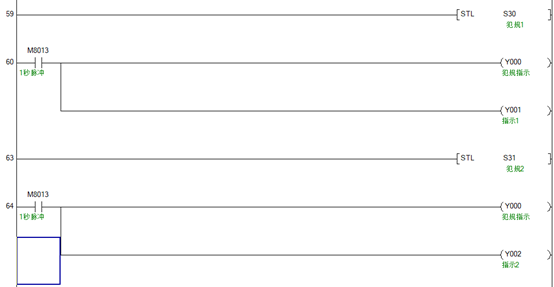

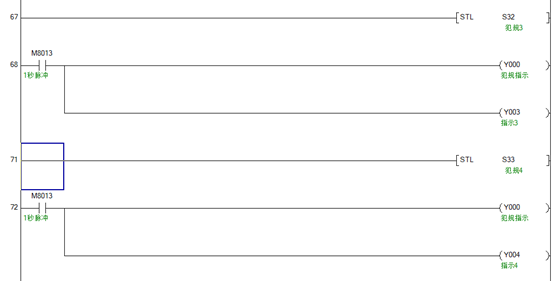

上图为犯规状态电路。当判断选手犯规时，该选手的指示灯和犯规指示灯会以1秒的频率同时闪烁。
当主持人按下复位按钮时，程序将回到S0初始状态。
