今天继续完成计算机网络的实验
核心功能实现
今日所花时间: 1小时
今日代码量: 100行
博客量: 1篇
主要是对之前配好的网络进行测试

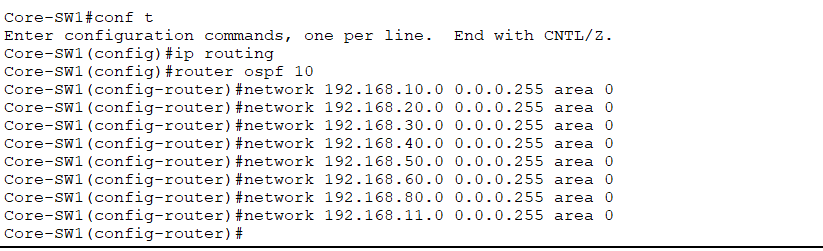

在Core-SW1中输入下面的命令：

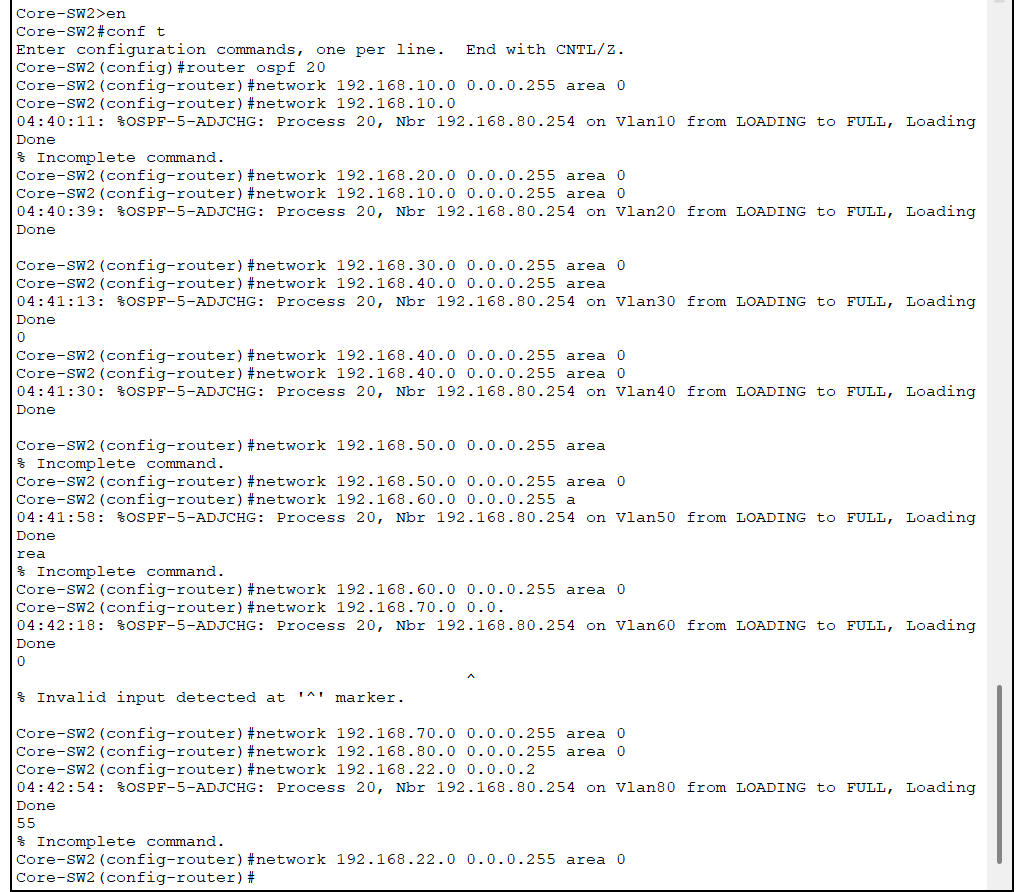

在Core-SW2中输入下面的命令：

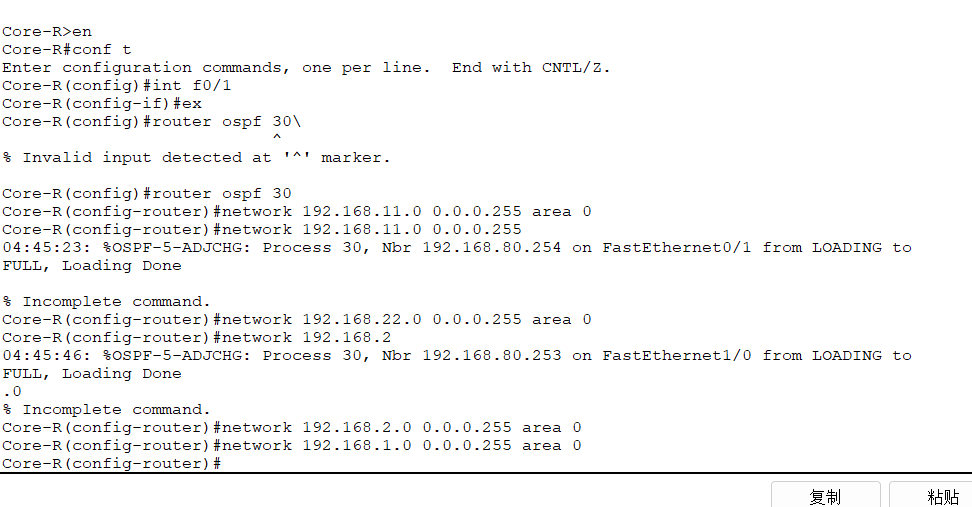

在Core-R中输入下面的命令：

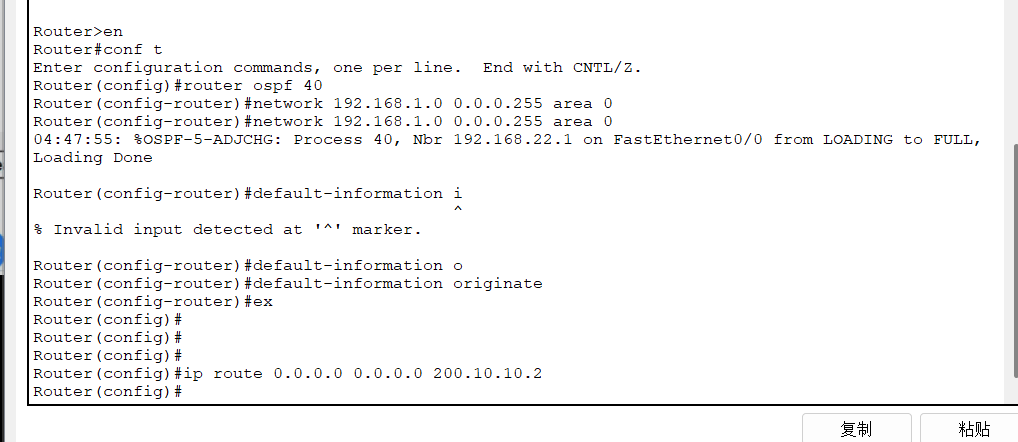

在CK-R中输入下面的命令：

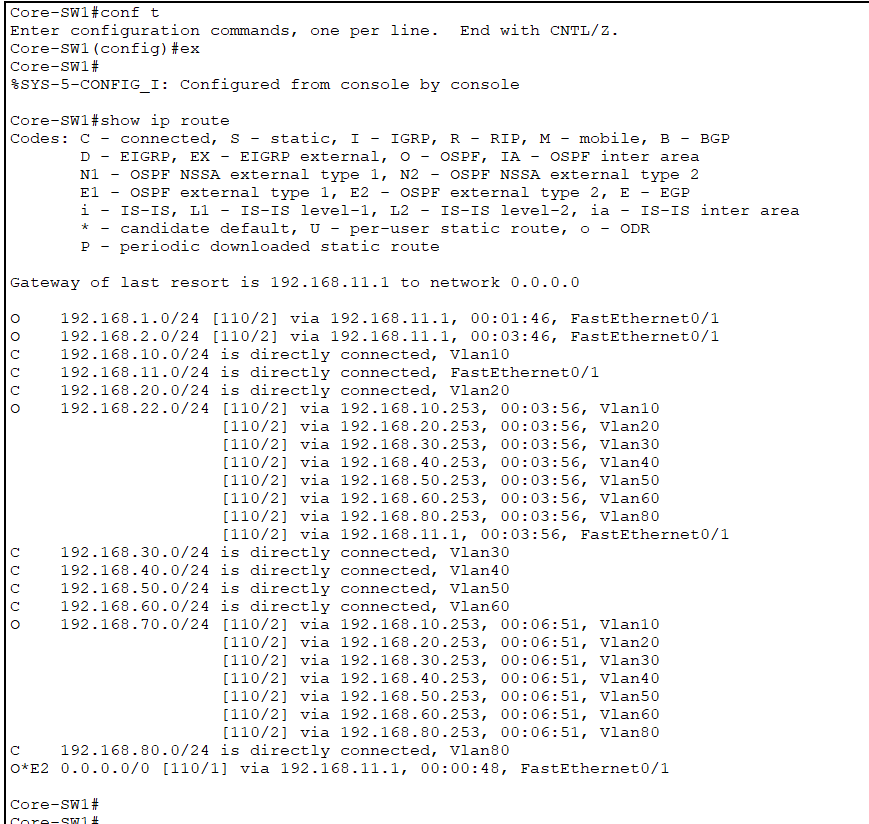

验证ospf协议是否成功：

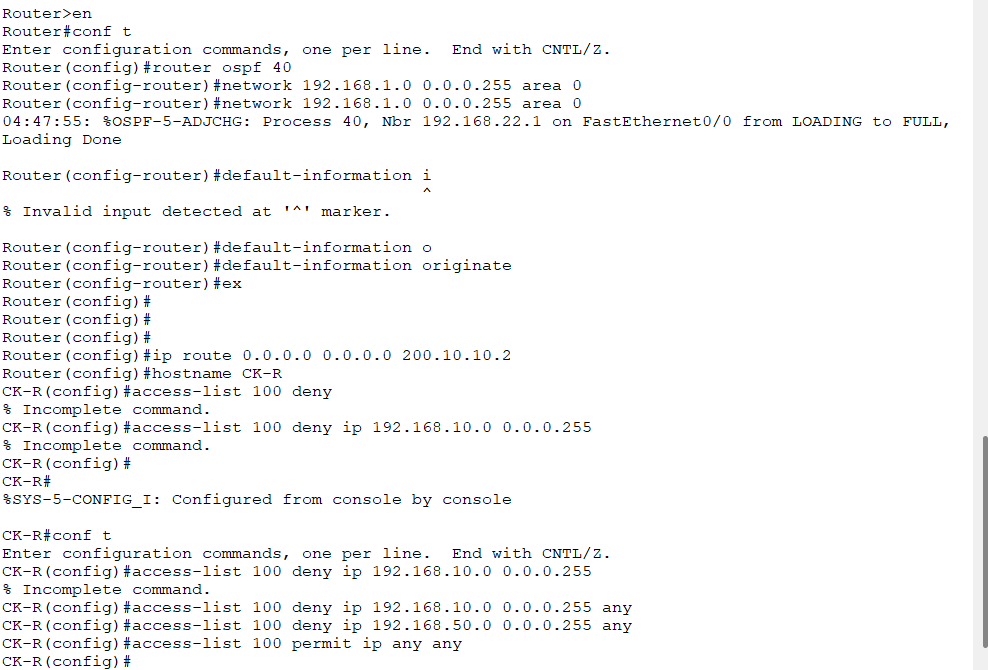

优化配置：
销售部和财务部访问不了

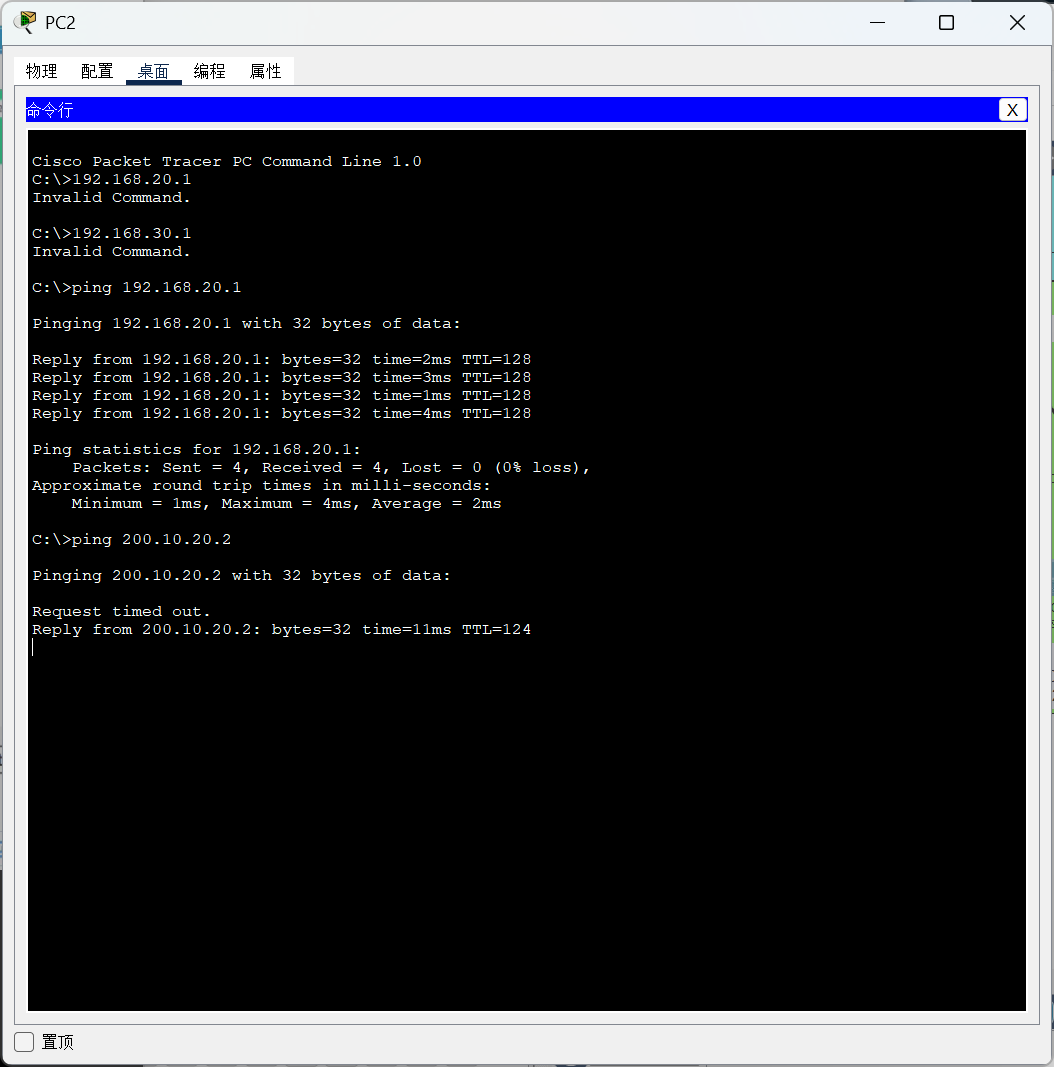

验证是否能够访问外网：

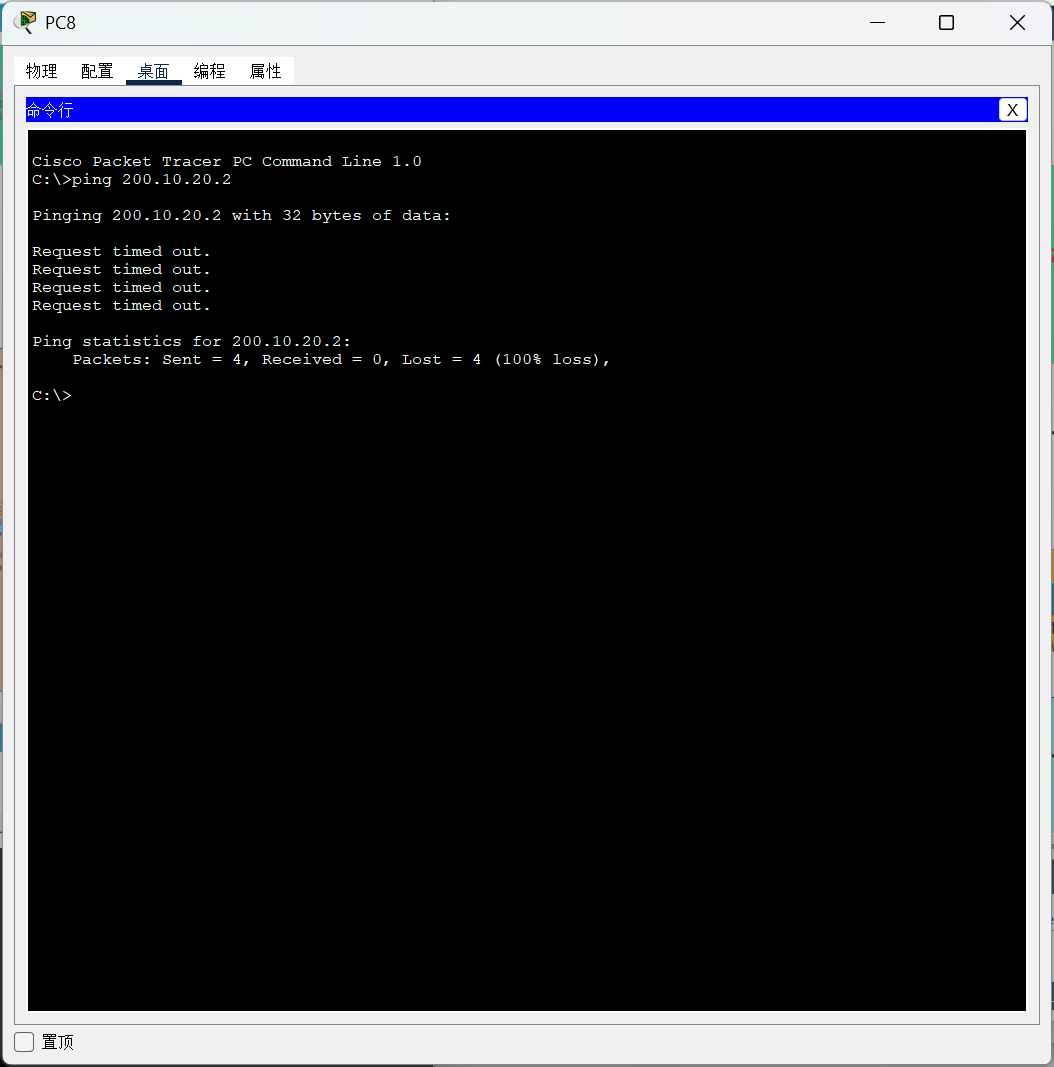

验证销售部和财务部是否可以访问：
不能访问即为成功：

实验总结

一、遇到的问题及解决方法
HSRP 状态切换异常
问题：在配置 HSRP（热备份路由协议）时，优先级设置为 120 并启用抢占（preempt），但状态从 Speak 切换到 Standby 后未立即成为 Active。
解决：检查对端设备的优先级和抢占配置，确认核心交换机 Core-SW1 和 Core-SW2 的 HSRP 组参数一致，最终通过 show standby 命令验证主备角色切换正常。
OSPF 路由协议无法启用
问题：在交换机上输入 router ospf 10 时提示 IP routing not enabled。
解决：通过 ip routing 命令启用三层路由功能，并确认交换机型号支持 OSPF（如 Catalyst 3560 需使用 IPBASE 镜像）。
ACL 配置不完整
问题：输入 access-list 100 deny ip 192.168.10.0 0.0.0.255 时报错 % Incomplete command。
解决：补充目标地址（如 any 或特定子网），完整命令为：
二、实验总结
网络拓扑设计能力
通过搭建企业园区网，掌握了 三层架构（核心层、汇聚层、接入层）的划分与配置，理解了 VLAN、Trunk、HSRP 的作用。成功配置 OSPF 实现多区域路由互通，并通过 show ip ospf neighbor 验证邻居关系。
安全策略部署：使用 ACL 限制销售部和财务部的互联网访问，保障数据安全。
无线网络集成：配置无线 AP 和 SSID，实现访客无线网络（如 Guest-WiFi）与内网隔离。
三、练习的关键命令
VLAN 配置 vlan 10, switchport access vlan 10
Trunk 端口 switchport trunk encapsulation dot1q, switchport mode trunk
HSRP standby 10 ip 192.168.10.252, standby 10 priority 120 preempt
OSPF router ospf 10, network 192.168.10.0 0.0.0.255 area 0
ACL access-list 100 deny ip 192.168.10.0 0.0.0.255 any
