今天完成计算机网络的实验
核心功能实现
今日所花时间: 3小时
今日代码量: 300行
博客量: 1篇
实验三综合性训练（搭建中小企业园区网）
一、实验目的：
1.通过对网络设备的连通和对拓扑的分析，加深对常见典型局域网拓扑的理解；
2.通过路由建立起网络之间的连接，了解网络路由的设计与配置；
3.进一步熟悉交换机、路由器的基本操作命令。
二、实验设备：
路由器，交换机，智能手机，笔记本电脑，服务器，PC端

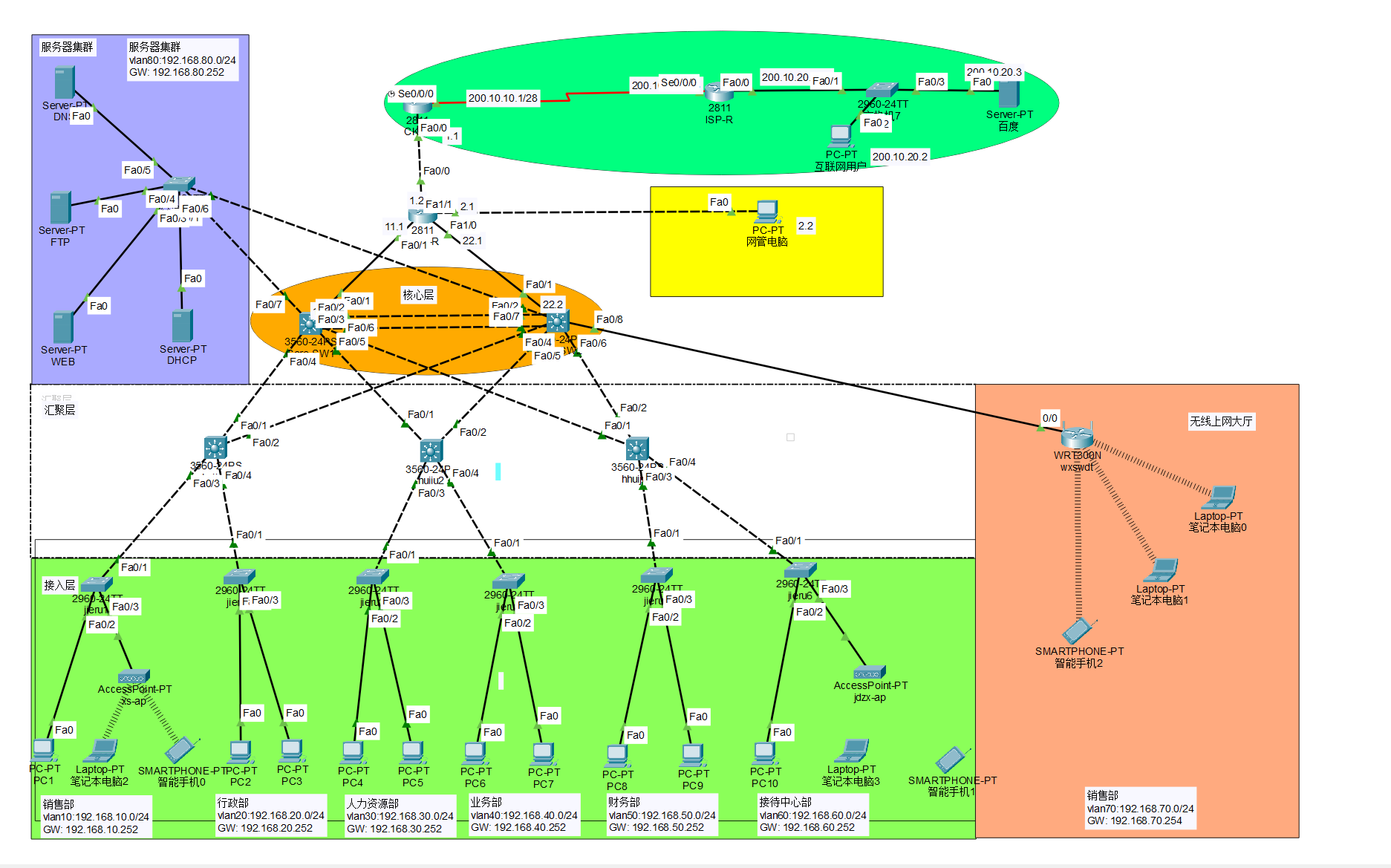

三、实验拓扑图：

四、实验过程：
参照B站视频完成：思科模拟器Packet Tracer-企业网搭建-网络工程-毕业设计-课程设计_哔哩哔哩_bilibili
绘制实验拓补图，完成配置：
接入层：
销售部
vlan10:192.168.10.0/24
GW: 192.168.10.252
行政部
vlan20:192.168.20.0/24
GW: 192.168.20.252
人力资源部
vlan30:192.168.30.0/24
GW: 192.168.30.252
业务部
vlan40:192.168.40.0/24
GW: 192.168.40.252
财务部
vlan50:192.168.50.0/24
GW: 192.168.50.252
接待中心部
vlan60:192.168.60.0/24
GW: 192.168.60.252
配置自动获取：

虚拟IP地址：
Core-SW1(config-if)#standby 10 ip 192.168.10.252
配置优先级：
Core-SW1(config-if)#standby 10 priority 120

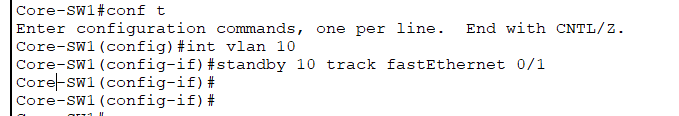

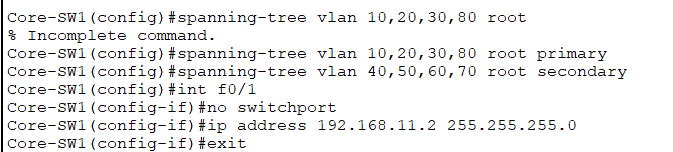

继续配置：
Vlan10：

Vlan20,30,40,50,60基本配置都同上

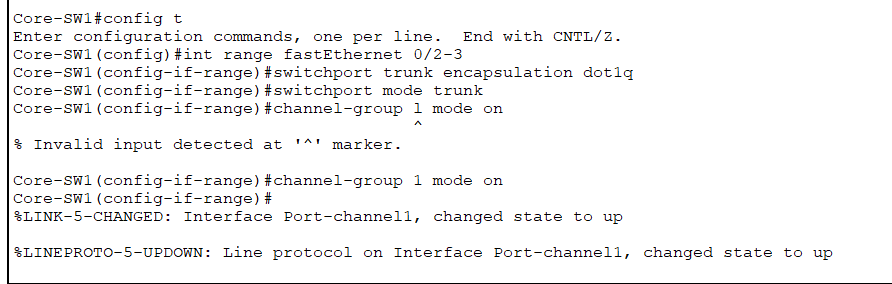

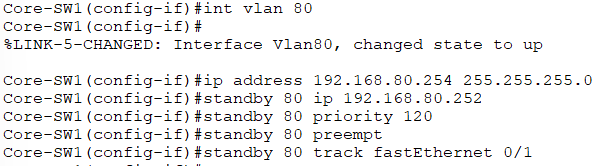

Vlan80:

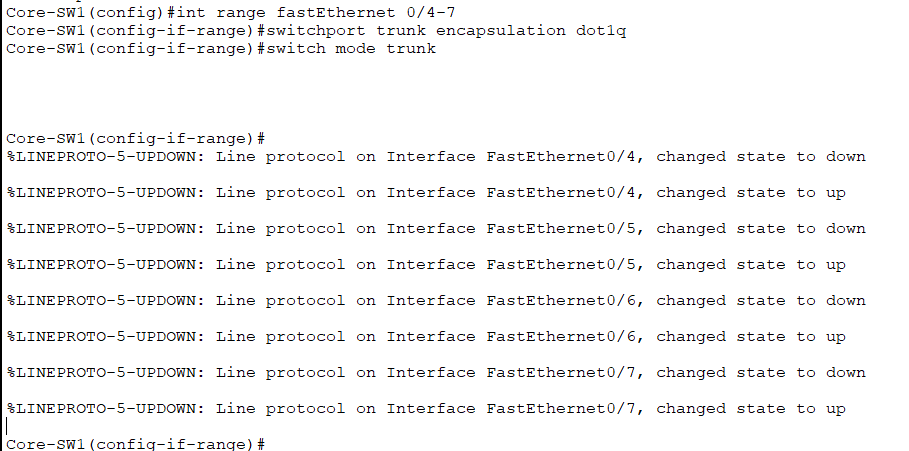

配置：

Core-SW1(config)#interface port-channel 1
Core-SW1(config-if)#switchport trunk encapsulation dot1q
Core-SW1(config-if)#switchport mode trunk

Core-SW2与上述的配置一致
配置汇聚层：
huiju1:

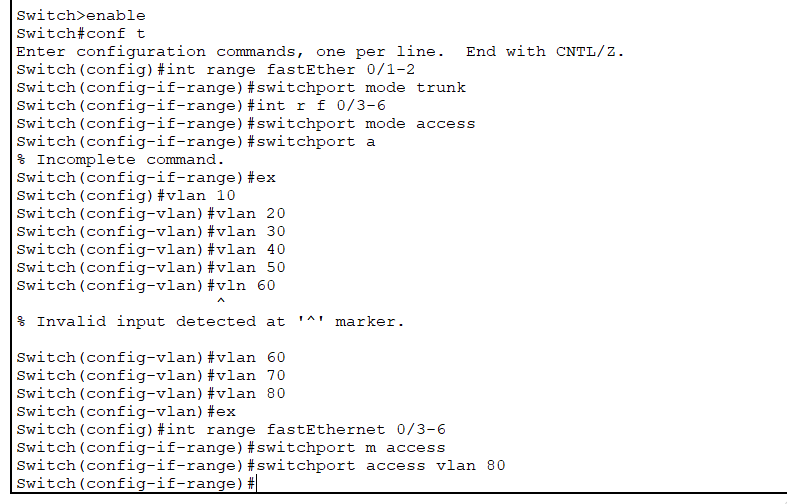

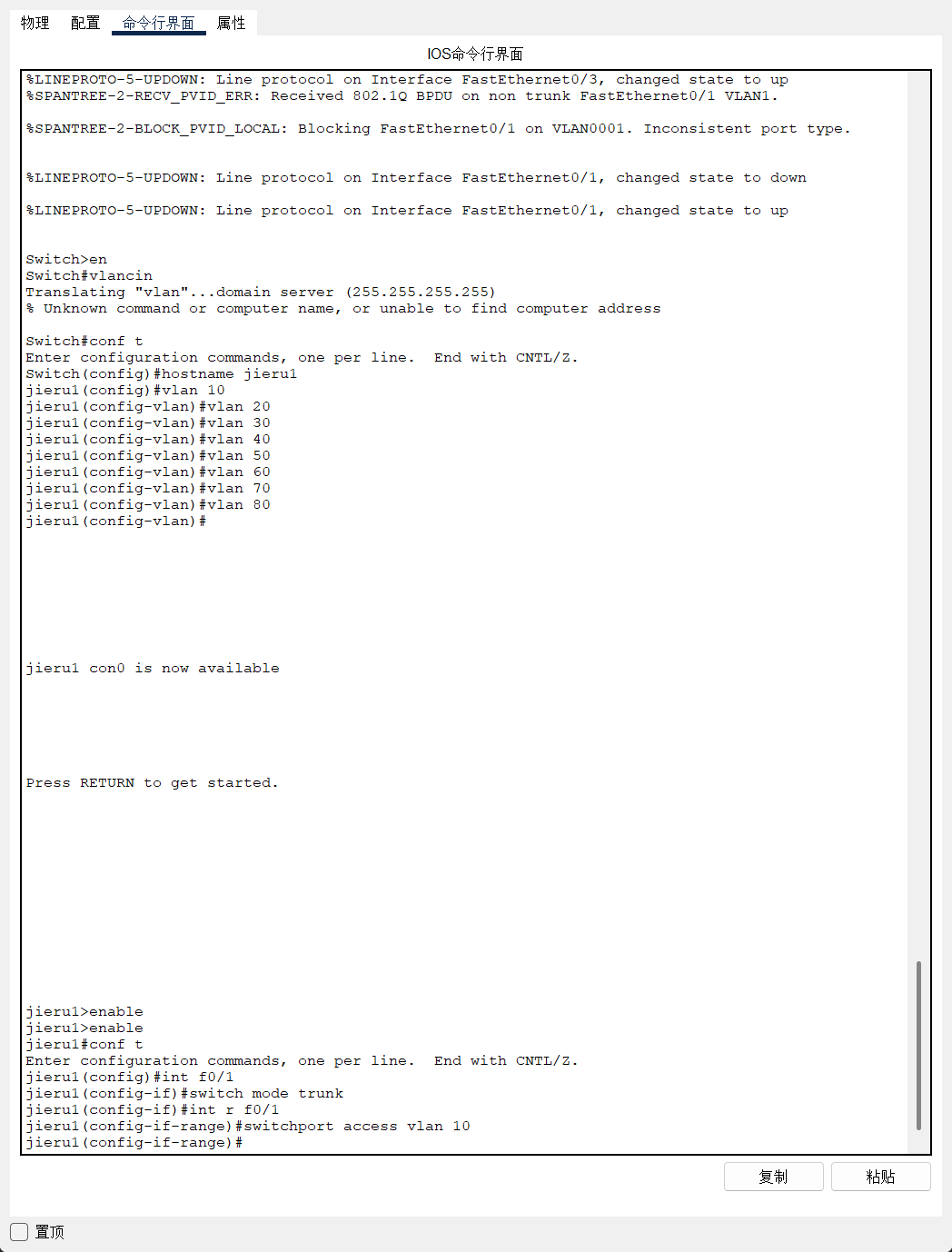

配置接入层：
jieru1:

配置服务集群中的交换机：

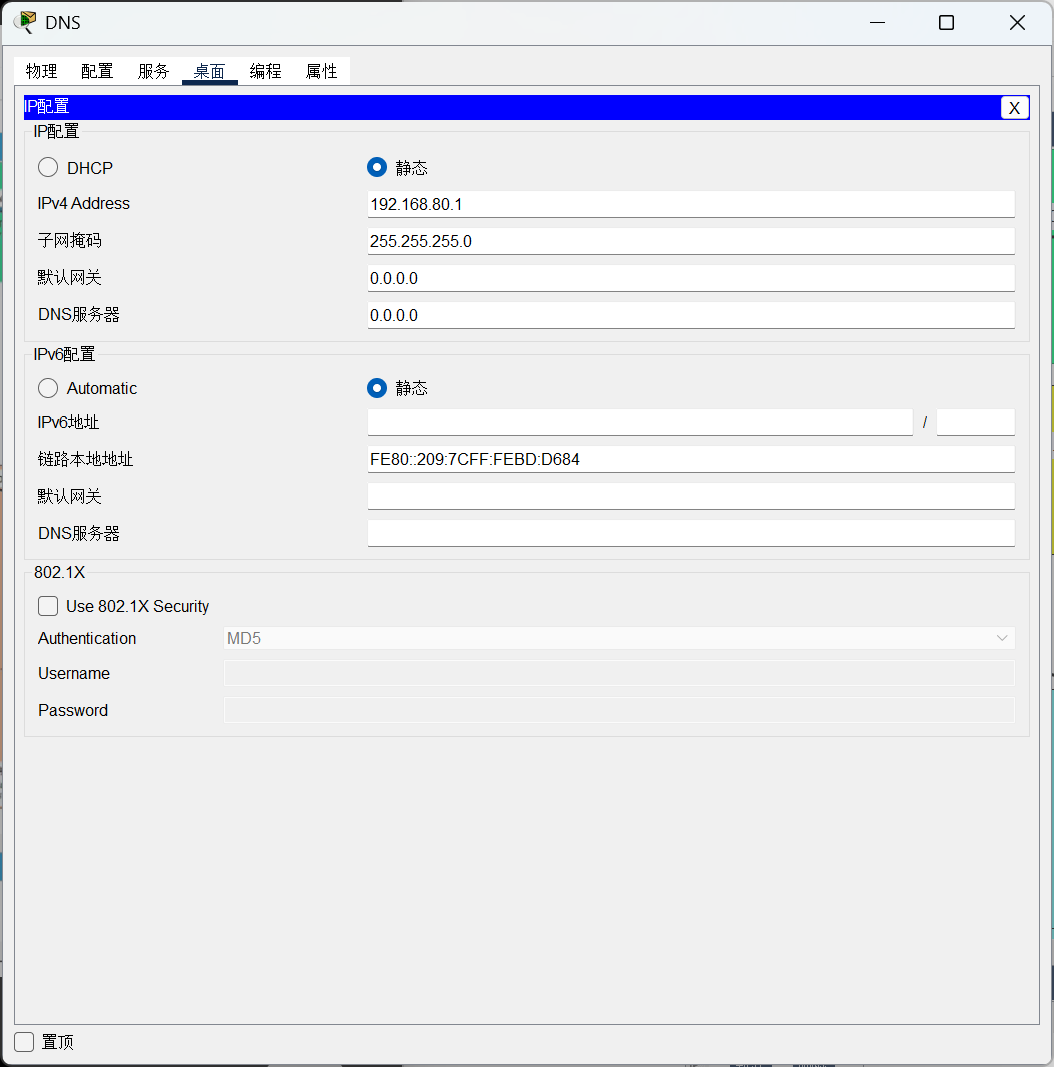

配置服务器集群中的服务器：

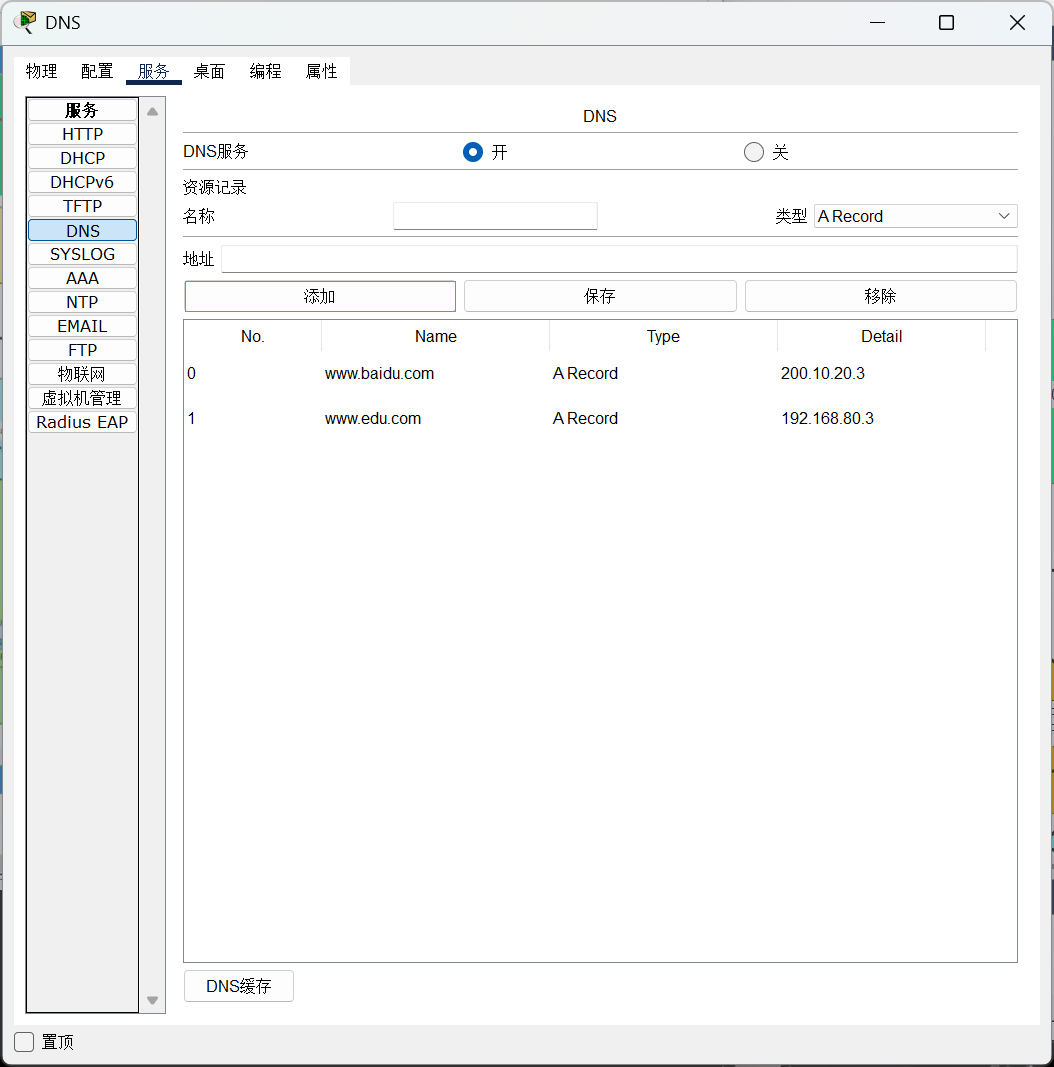

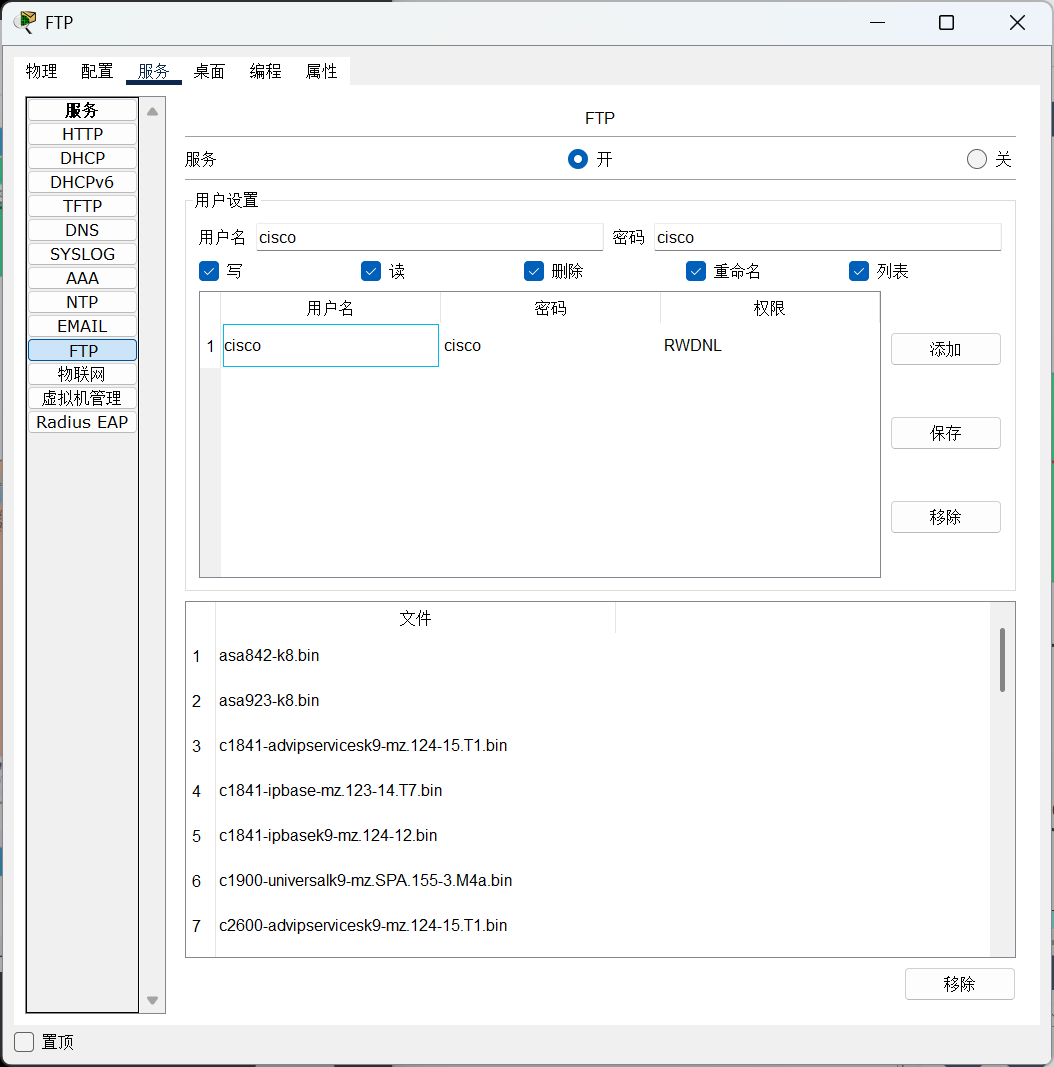

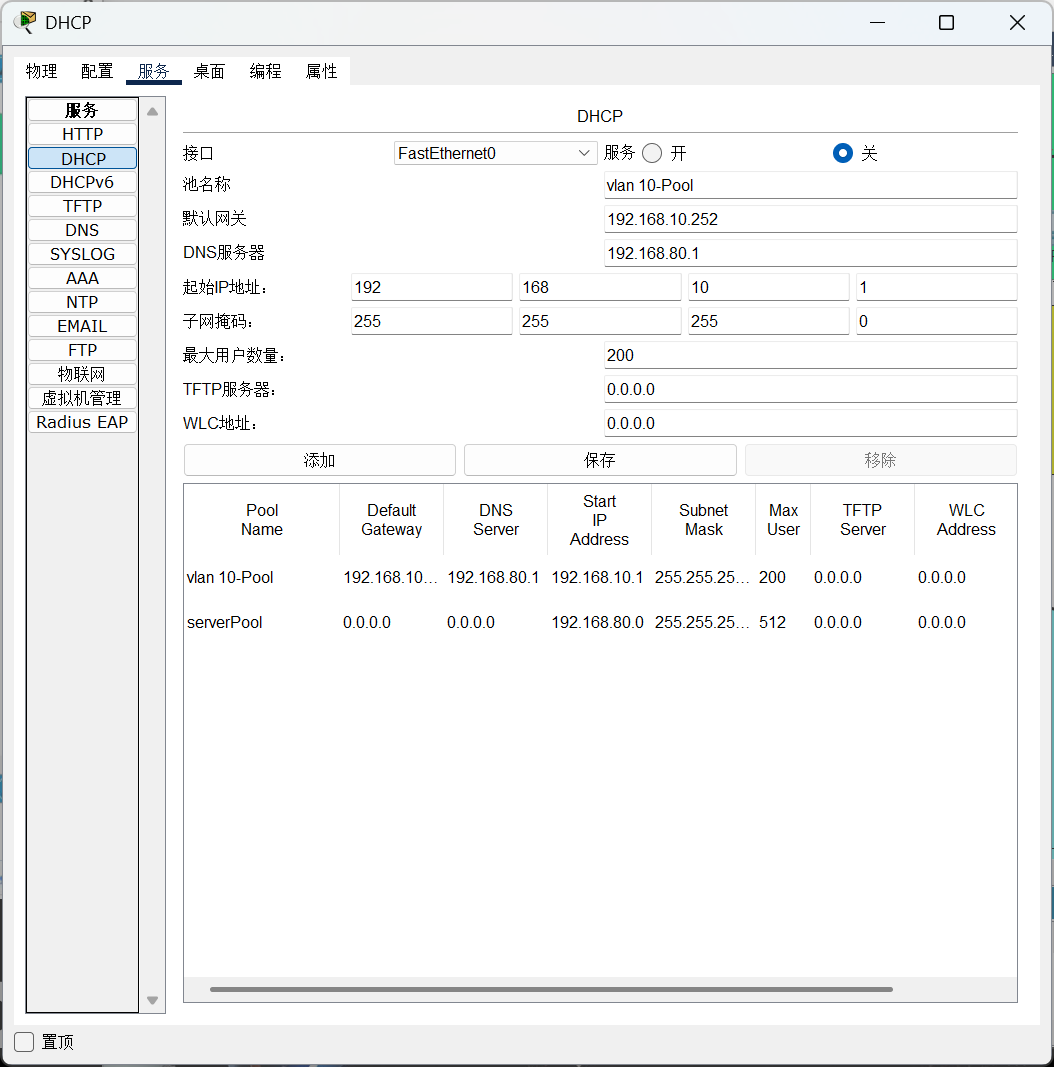

配置服务：

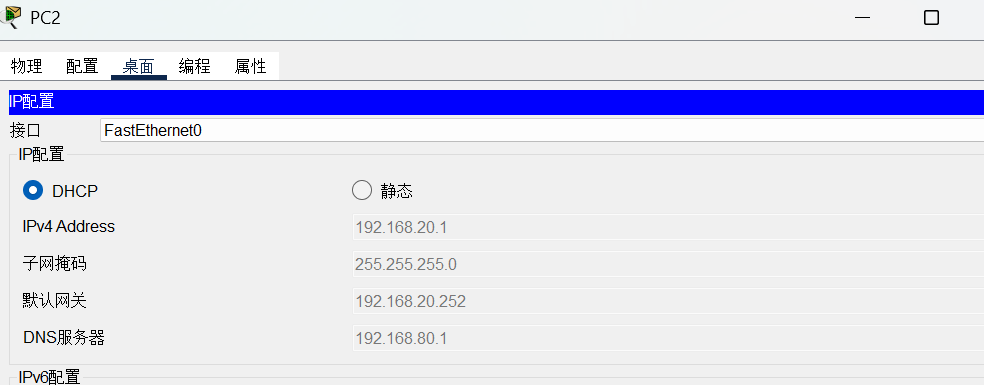

检查是否能够获取到信息：

配置接入层的AccessPoint-PT：

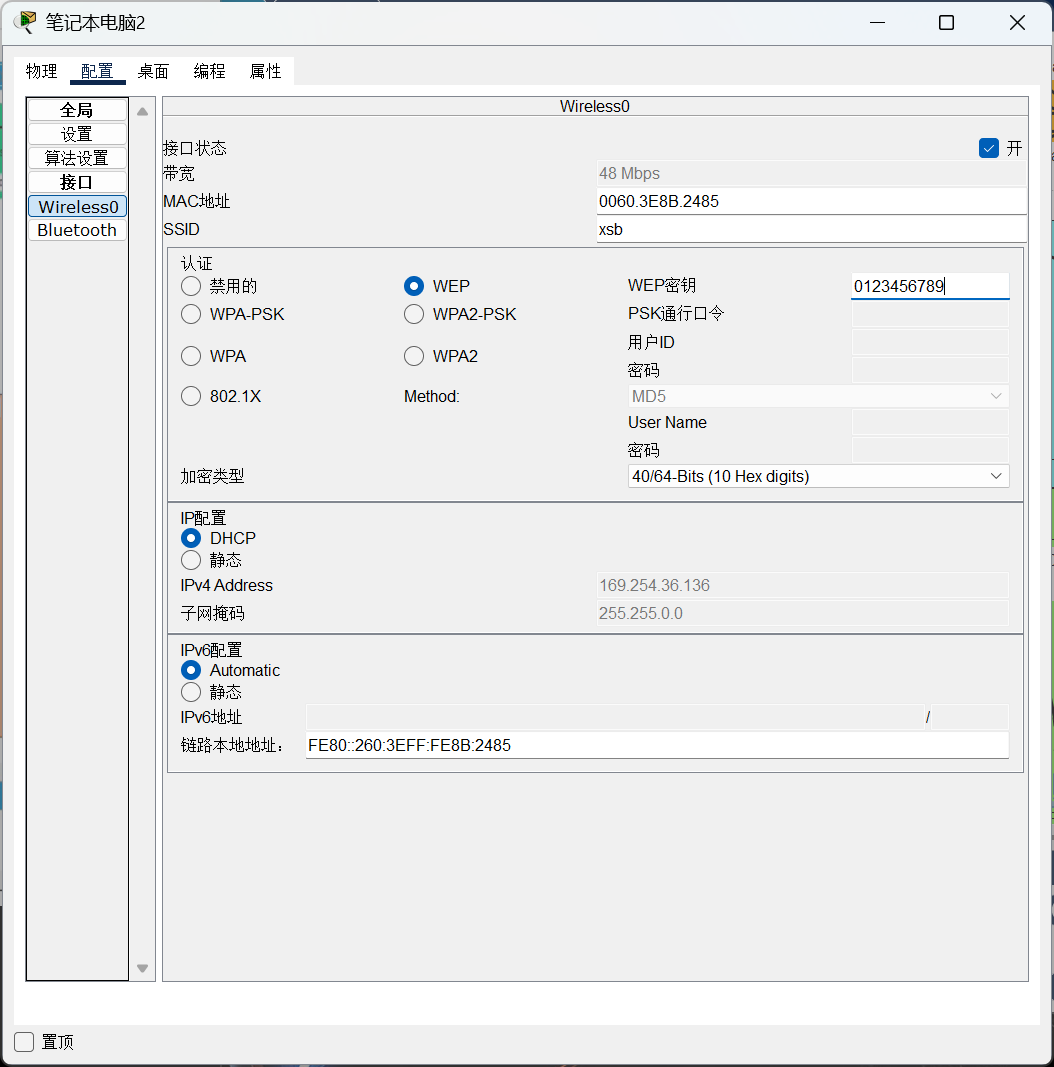

配置笔记本电脑：
给笔记本换成WPC300N，然后按照如下配置

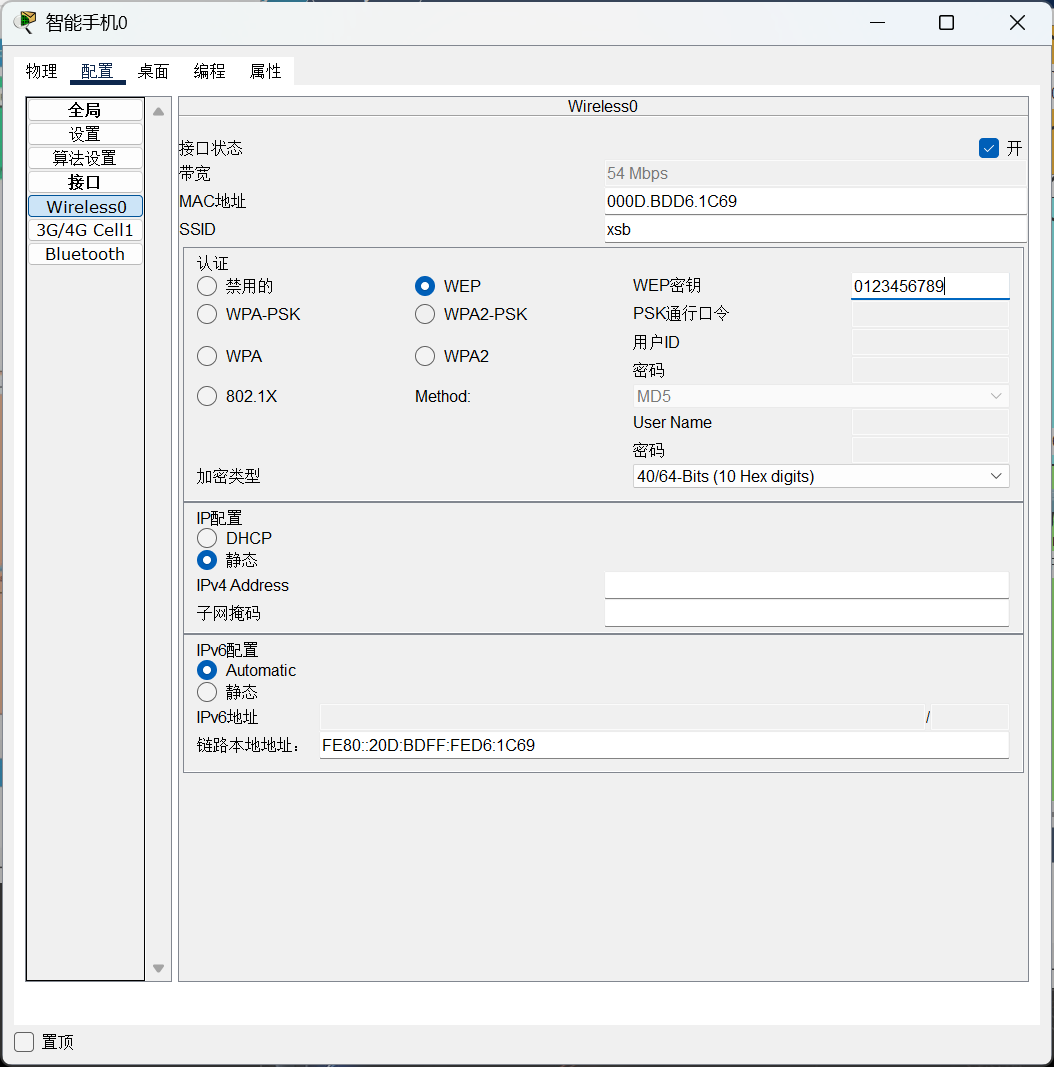

配置智能手机：

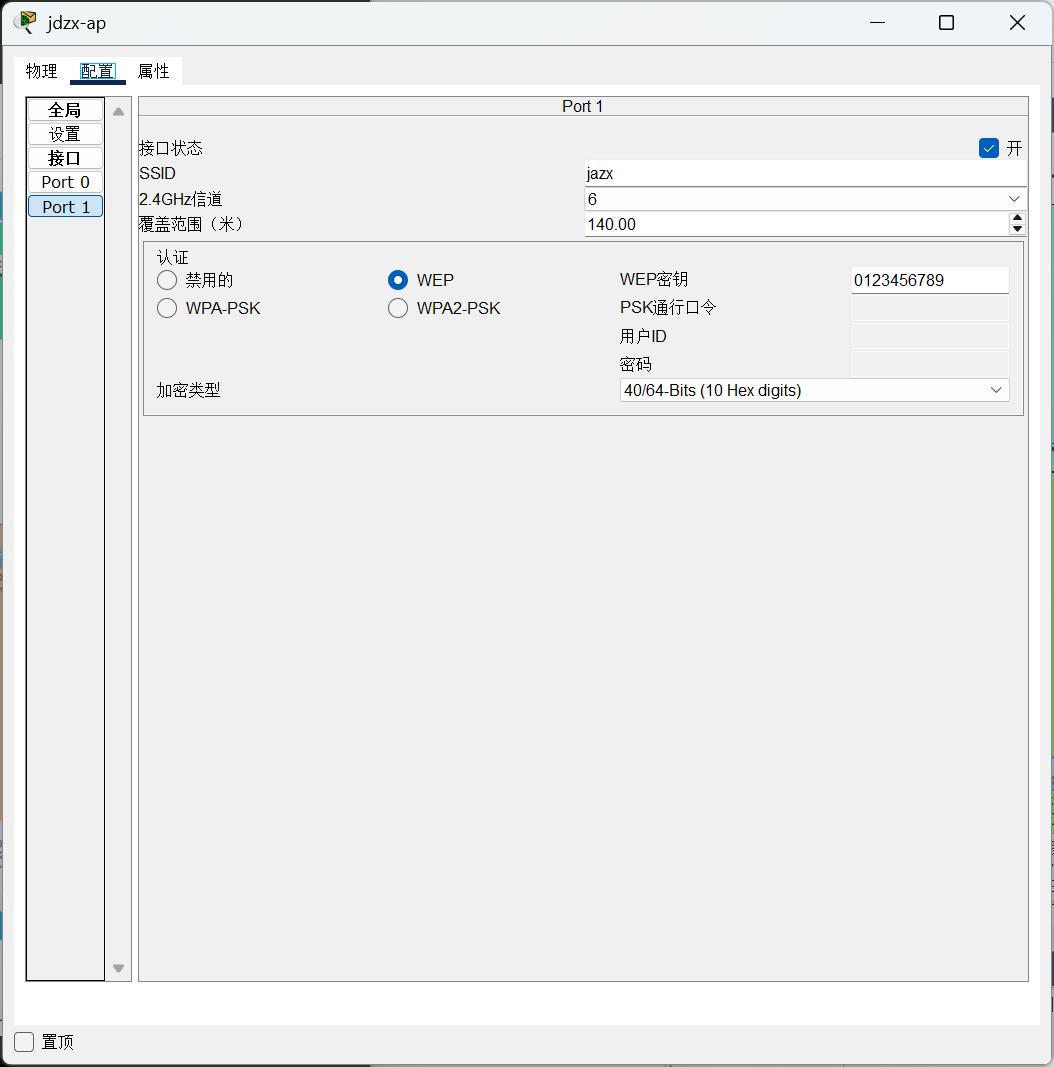

配置jdzx-ap：

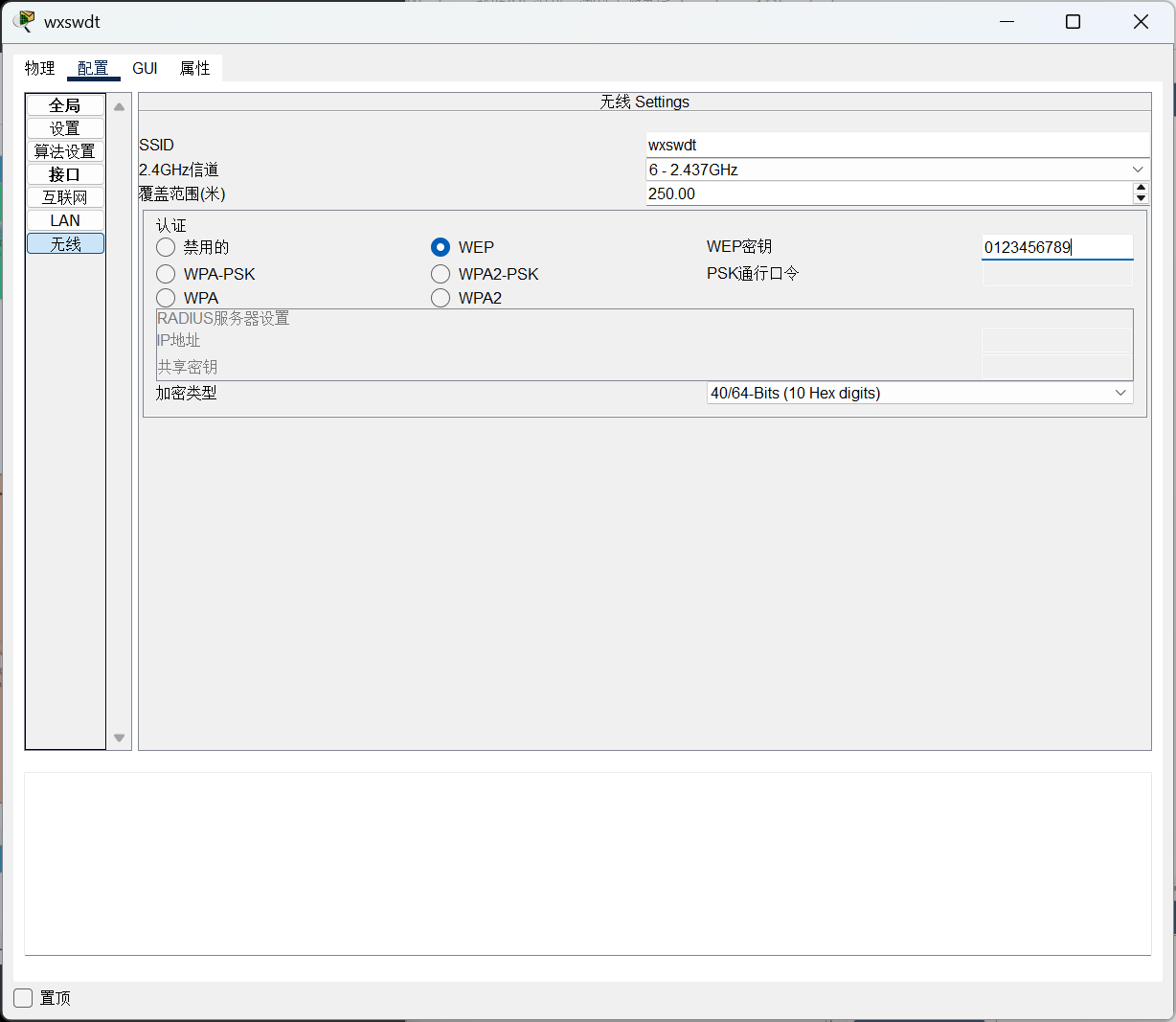

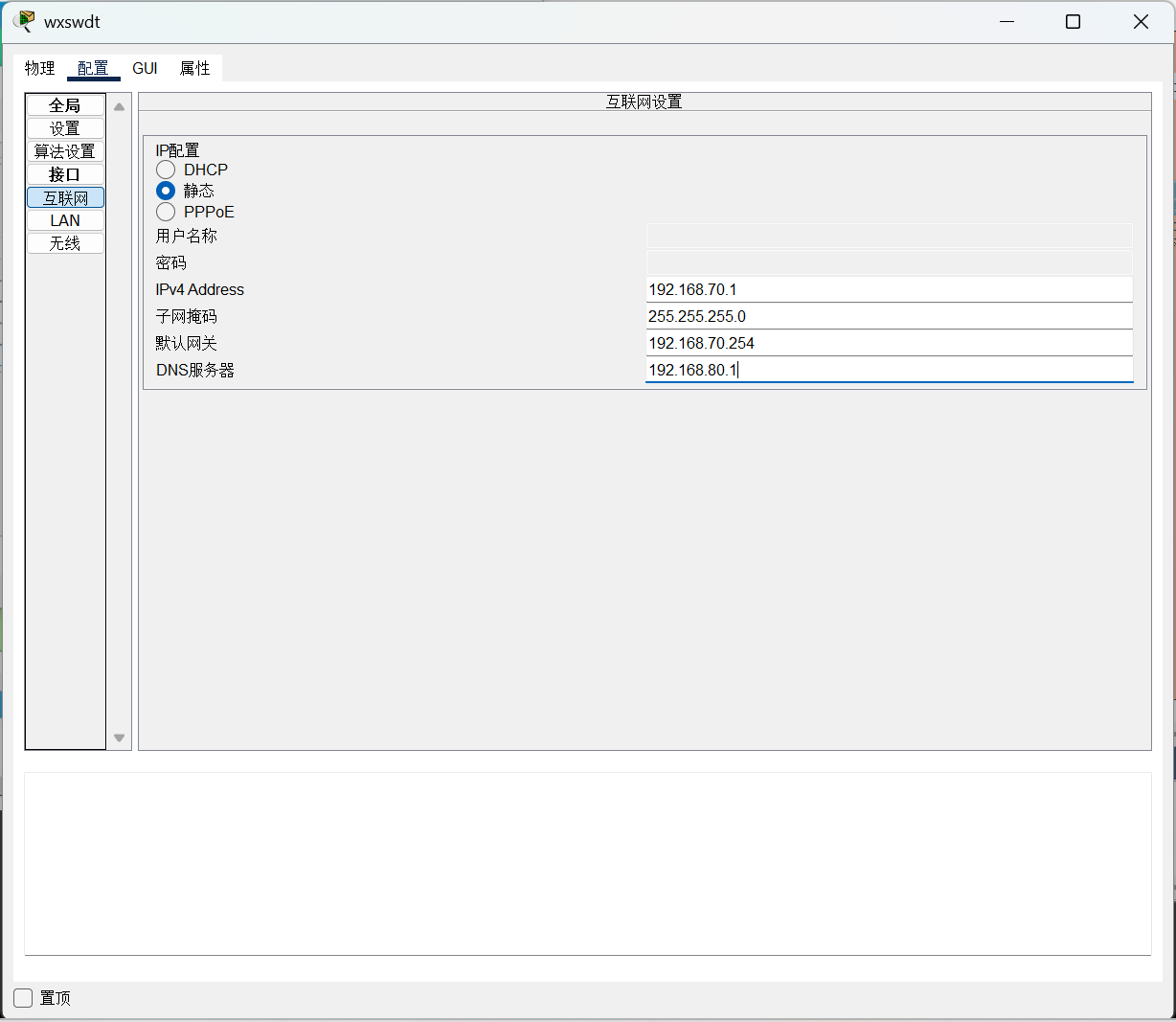

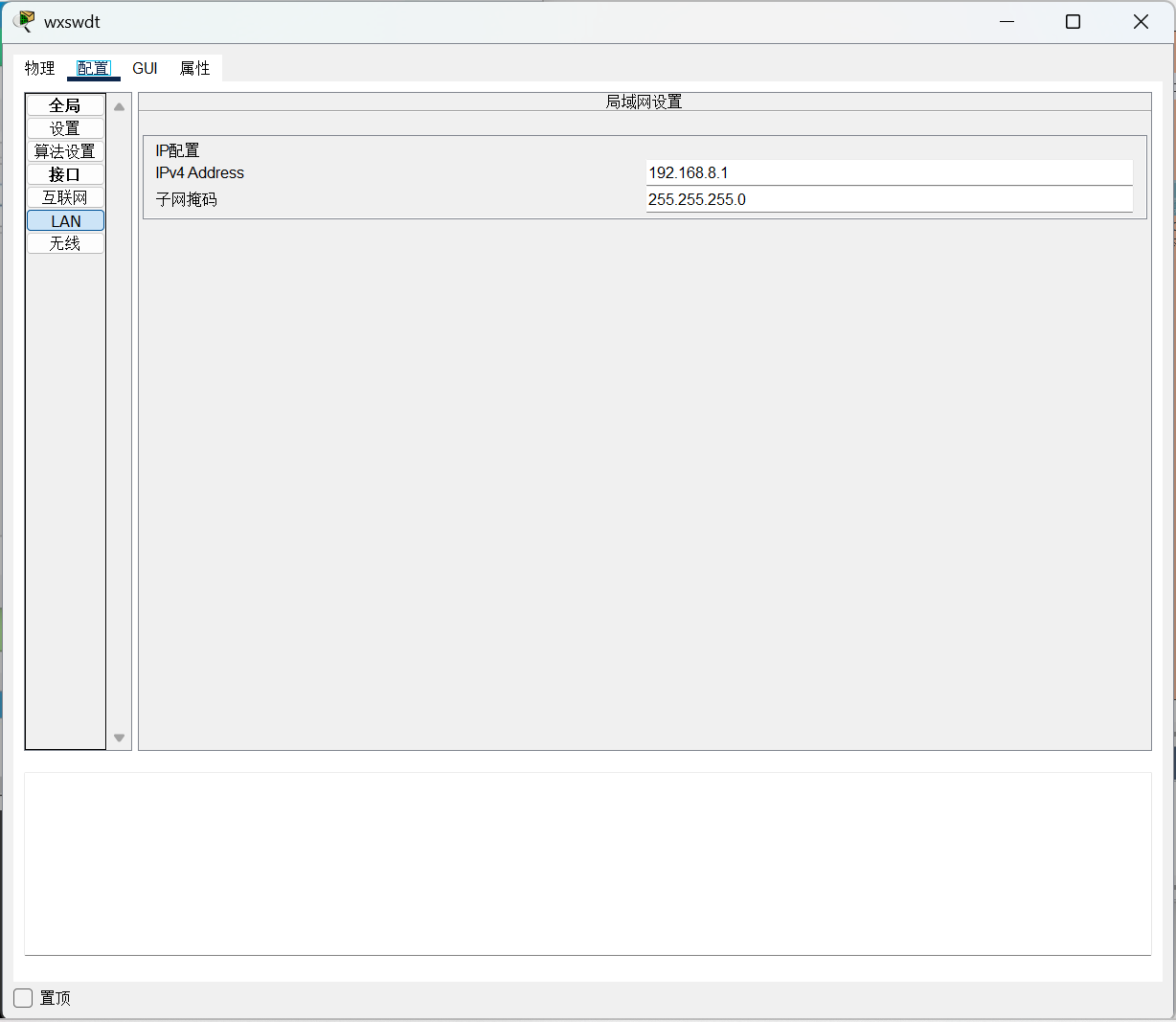

配置无线路由器：

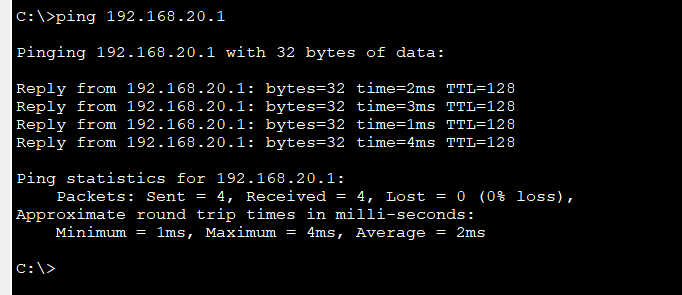

验证能否正常使用：

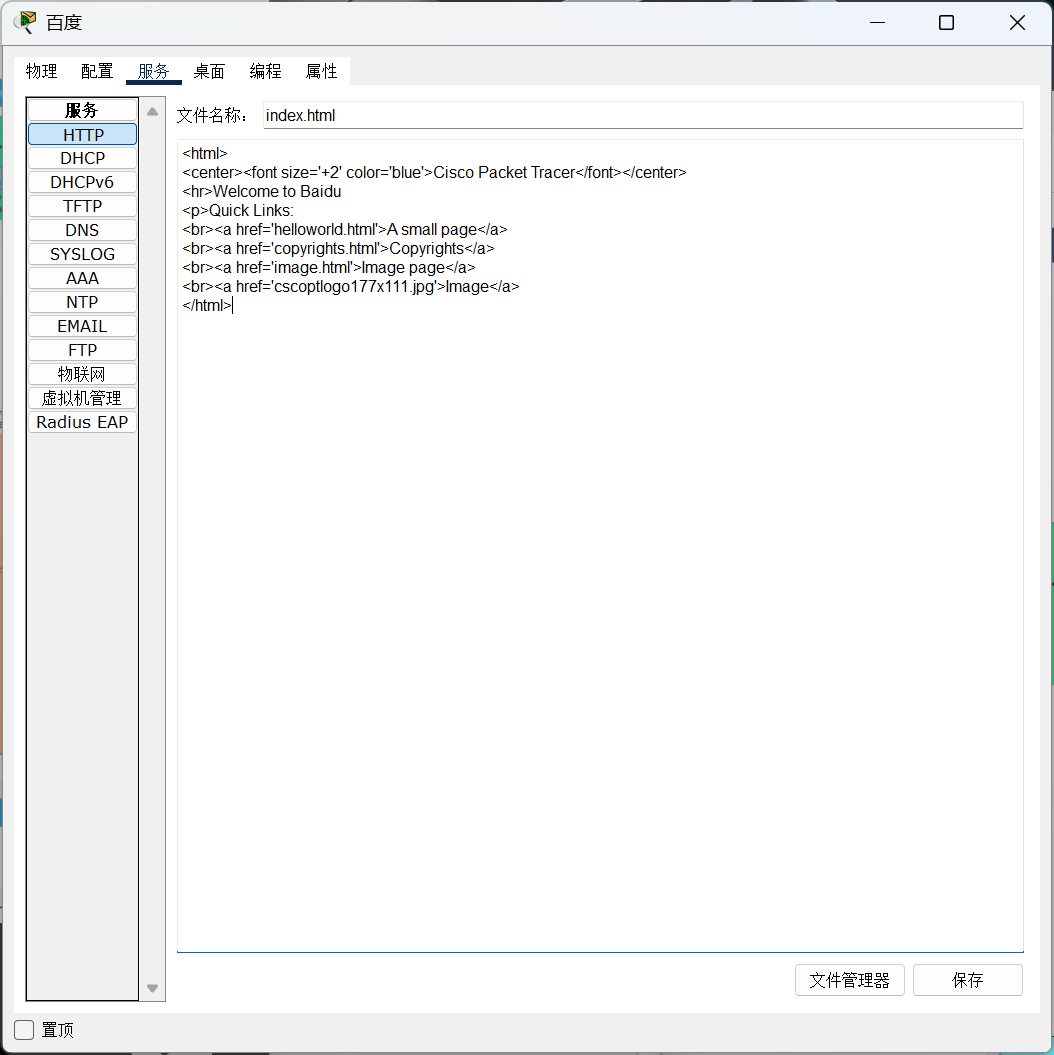

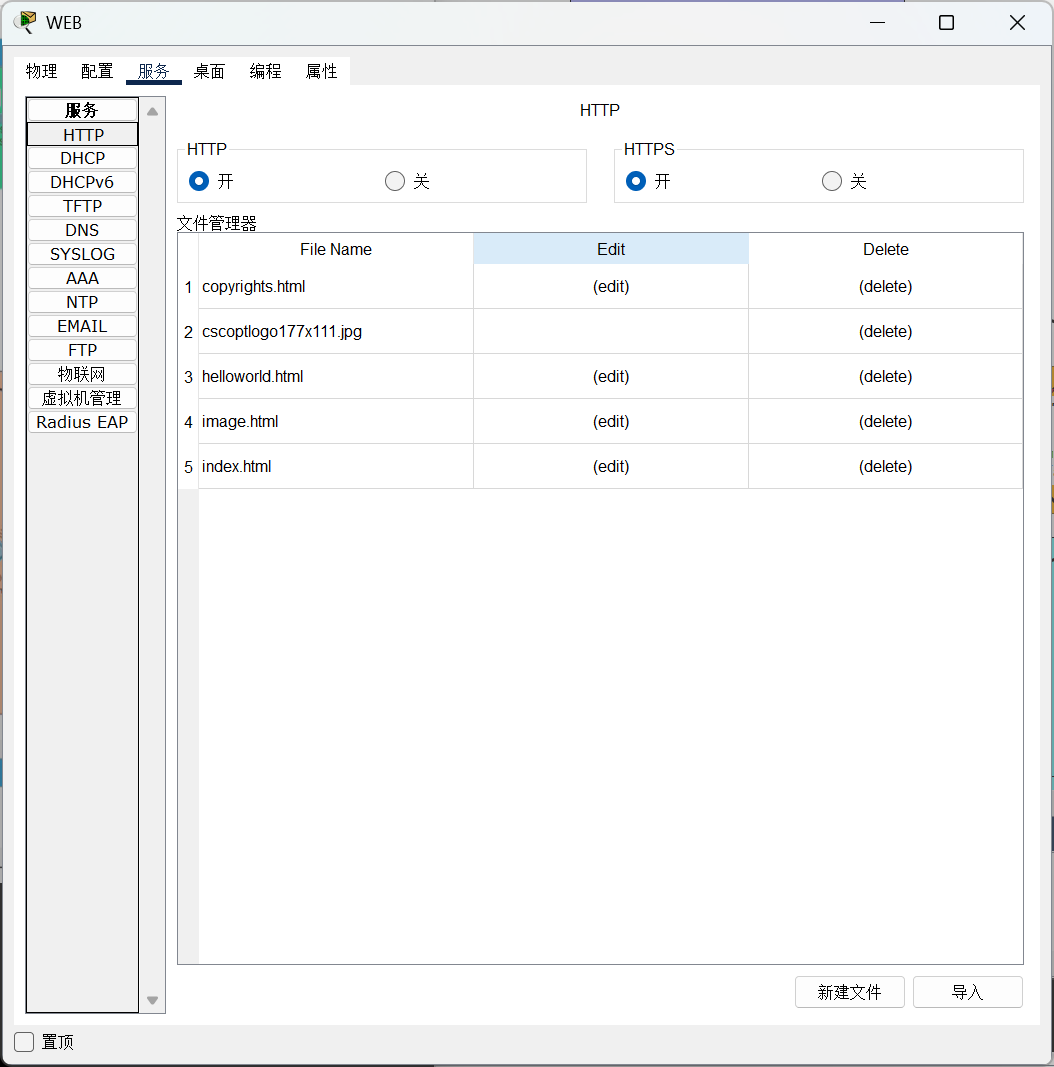

编辑web服务器：

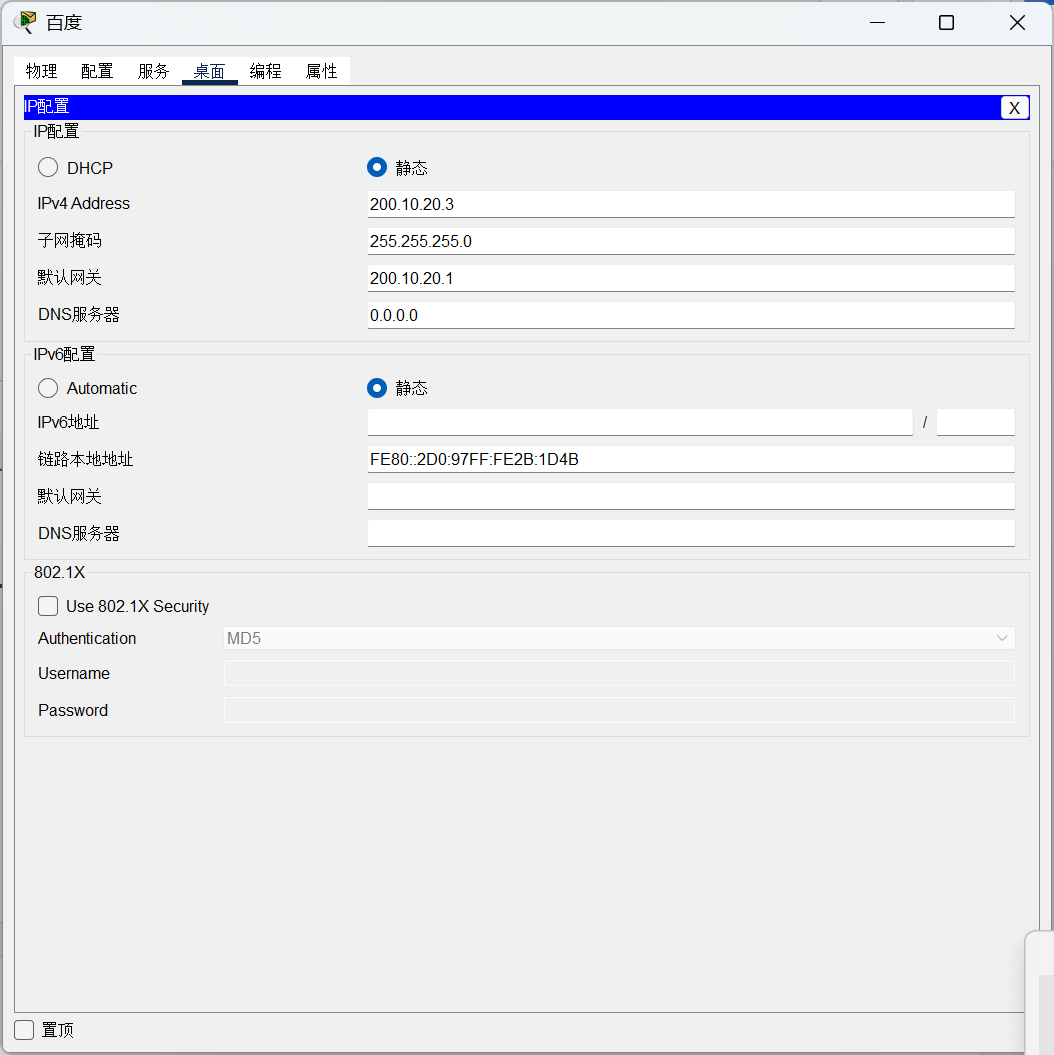

给百度服务器配置：
