系统论(十三)——自相似与分形：复杂系统形态中的几何秩序

在纷繁复杂的自然界与人工系统中，隐藏着一种看似悖论的秩序——自相似与分形。它们呈现出在不同尺度下重复出现的几何图案，既无规则对称的刻板，也非完全随机的混沌，而是在有限与无限之间展现出奇妙的递归美学。从树木的枝干分叉、海岸线的曲折轮廓，到血管网络、雪花结晶，再到金融市场与互联网拓扑，分形与自相似构成了复杂系统中普遍存在的几何特征。通过研究这一现象，科学家得以在无序表象背后洞察隐藏的数学秩序，揭示出复杂性科学中更深层次的演化逻辑。

引言

分形，作为现代复杂系统科学中的核心概念，揭示了自然界中无处不在的几何奇观。不同于传统欧几里得几何中的规则与光滑，分形以其无穷的细节和尺度不变性，成为理解复杂自然形态的重要工具。无论是蜿蜒曲折的海岸线，还是枝繁叶茂的树木，都展现出惊人的自相似结构，暗示着隐藏的规律与秩序。
自相似性是分形的核心特征，即局部结构与整体形态在不同尺度上表现出相似性。这种现象不仅丰富了我们对空间的认识，也为理解时间动态和系统演化提供了新的视角。分形理论为物理学、生物学、经济学等诸多领域提供了强有力的数学工具，帮助我们破解复杂系统的本质。
这里将从复杂系统中的分形几何出发，深入探讨自相似性的数学基础，展示经典分形模型及其生成方法，分析分形在自然界与技术领域的广泛应用，并展望分形科学对系统认知的深远启示。通过系统梳理，我们希望为读者呈现一个全面、立体的分形世界。

一、分形与复杂性科学

1.1 复杂系统中的几何复杂性

复杂系统常常表现为形态复杂、不规则、多层次嵌套的结构，这些结构在传统欧几里得几何框架下难以描述。海岸线的轮廓为何无法用简单的直线或圆弧精确表示？云朵的形态为何既无规则又不杂乱？这些自然现象都体现出几何上的“复杂性”。
更进一步，不同观测尺度下的形态差异，使得我们面临尺度依赖的问题：在大尺度上看海岸线可能平滑，而放大后却充满曲折细节。传统几何维度（整数维）无法描述这种“多尺度复杂性”，为此需要一种新的几何语言——分形几何。

1.2 分形的基本定义

1967年，数学家 Benoit Mandelbrot 在其著作《分形几何的自然》中首次系统提出“分形”（fractal）概念。他指出，分形是指那些在不同尺度上表现出相似形态，且维度通常为非整数的几何对象。分形具有以下几个显著特点：

  • 自相似性：局部结构与整体形态具有相似或统计相似的形态特征。
  • 非整数维数：分形维度介于传统的整数维度之间，用以量化复杂形态的细节层次。
  • 细节无穷性：放大任意尺度，形态细节不断出现。

这一概念打破了传统几何学“规则光滑”的框架，开辟了新的数学视野。

1.3 分形与复杂性的关联

分形几何不仅是几何学的突破，更成为复杂性科学的重要组成。复杂系统中的涌现行为、非线性反馈、多尺度耦合等特点，在分形的视角下有了更直观的几何体现。分形结构在复杂系统中的普遍存在，表明复杂性的空间表现往往是分形的。
例如，生态系统中食物网的网络结构呈现分形特征；大脑神经网络表现为多尺度的自相似连接；金融市场价格波动则具有分形统计特征。这些实例表明，分形与复杂性之间存在紧密联系，分形是复杂系统不可或缺的几何底层结构。

二、自相似性的数学与物理基础

2.1 自相似性概念

自相似性是分形最为核心的特性。严格自相似（Exact Self-Similarity）指的是一个图形在任意缩放下，局部形态完全复制整体形态，如经典的康托尔集和 Koch 雪花。统计自相似（Statistical Self-Similarity）则更为广泛，指不同尺度的统计性质相似，常见于自然界不规则物体。
递归和迭代是产生自相似的两大机制。通过重复应用简单规则，复杂形态逐渐显现。例如，分形树的每个分枝都复制整体的形态，只是缩小一定比例。

2.2 数学定义与分类

自相似映射是指存在一组缩放变换 \(S_i\)，使得分形集合 \(F\) 满足：

\[F = \bigcup_{i=1}^N S_i(F) \]

这便是迭代函数系统（IFS）的基本定义。通过迭代这些映射，逐步逼近分形集。

分形维数用于度量分形的复杂度，常见有：

  • Hausdorff维数：最严格的分形维数定义，依赖测度理论。
  • 盒计数维数（Box-Counting Dimension）：通过覆盖法估算维度，计算简便。
  • 相似维数（Similarity Dimension）：适用于严格自相似分形，计算公式为

\[D = \frac{\log N}{\log (1/r)} \]

其中 \(N\) 是复制的子块数，\(r\) 是缩放比例。

2.3 自相似与自然规律

自相似体现了尺度不变性（Scale Invariance），即系统的统计特征在不同尺度上保持不变。这是许多物理过程的核心特征，如湍流中的能量级联、相变临界点的临界现象，以及地震震级的幂律分布。

幂律分布的数学表达为：

\[P(x) \sim x^{-\alpha} \]

与自相似紧密相关，是复杂系统中的普遍现象。

物理系统的自相似性揭示了自然界中隐含的秩序与平衡，指导我们用分形理论更好地建模与理解复杂现象。

三、典型分形模型与图形生成

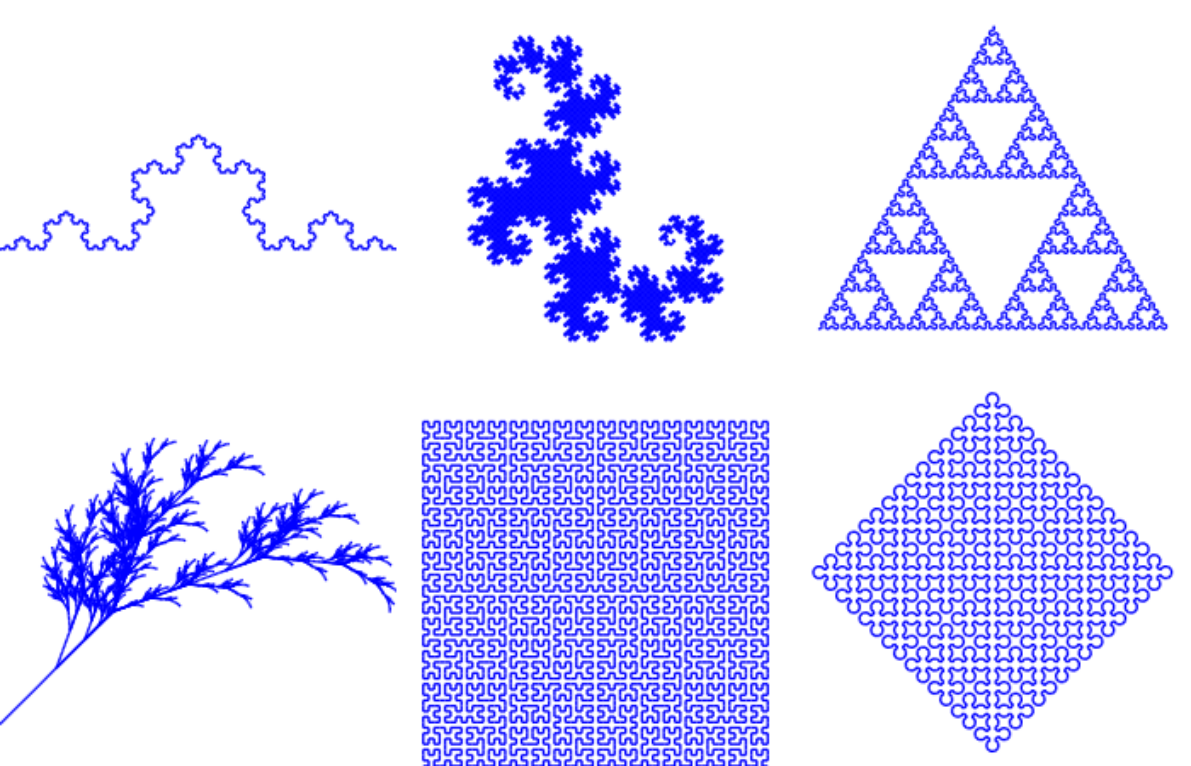

3.1 经典几何分形

经典几何分形通过简单递归规则构建，易于理解和实现。

  • 康托尔集（Cantor Set）：从单位线段中不断去除中间三分之一部分，形成无数点的零测度集合。
  • Sierpinski三角形与地毯：通过反复删除子三角形或子正方形，生成自相似的孔洞结构。
  • Koch雪花曲线：从等边三角形边开始，通过插入三角形“锯齿”，产生无限细节的曲线。
  • Dragon曲线与Peano曲线：空间填充曲线的典型代表，展示了分形曲线的连续性与复杂性。

这些模型不仅是数学趣味，也是分形理论研究的基石。

Koch雪花曲线是经典的分形图形之一，由Helge von Koch在1904年提出。其构造过程基于递归与自相似：从等边三角形起始，将每条边三等分，在中间段替换为等边小三角形的两边。每次迭代使曲线长度增加，整体趋于无限长度但仍包围有限面积。Koch曲线展示了分形几何的两个核心特征：无限复杂性与尺度不变性，广泛用于分形教学、自然形态模拟与复杂性研究中。

import matplotlib.pyplot as plt
import numpy as np

def koch_snowflake(order, scale=10):
    # 初始等边三角形
    angles = np.array([0, 120, 240, 0]) * np.pi / 180
    x = np.cos(angles)
    y = np.sin(angles)
    points = np.vstack([x, y]).T * scale

    def koch_curve(p1, p2, order):
        if order == 0:
            return np.array([p1, p2])
        else:
            p1 = np.array(p1)
            p2 = np.array(p2)
            delta = (p2 - p1) / 3
            pA = p1 + delta
            pB = p1 + 2 * delta

            angle = np.pi / 3
            rotation = np.array([[np.cos(angle), -np.sin(angle)],
                                  [np.sin(angle),  np.cos(angle)]])
            pC = pA + rotation @ delta

            return np.vstack([
                koch_curve(p1, pA, order - 1)[:-1],
                koch_curve(pA, pC, order - 1)[:-1],
                koch_curve(pC, pB, order - 1)[:-1],
                koch_curve(pB, p2, order - 1)
            ])

    curve = koch_curve(points[0], points[1], order)
    for i in range(1, 3):
        curve = np.vstack([curve[:-1], koch_curve(points[i], points[i+1], order)])

    return curve

# 设置迭代阶数
order = 4
curve = koch_snowflake(order)

plt.figure(figsize=(8, 8))
plt.plot(curve[:, 0], curve[:, 1], color='blue')
plt.title(f'Koch Snowflake (order {order})')
plt.axis('equal')
plt.axis('off')
plt.show()

3.2 Mandelbrot集合与Julia集合

复平面上的 Mandelbrot 集合是分形几何最具代表性的对象。其定义基于复二次映射：

\[z_{n+1} = z_n^2 + c \]

Mandelbrot 集合包含所有令迭代不发散的复数 \(c\)。其边界无限复杂，展现出丰富的自相似结构。Julia 集合对应固定 \(c\) 值的动力学系统，形态各异，也具有分形特性。

这些分形集合将动力系统与几何形态完美结合，是现代数学与物理的重要研究对象。

3.3 分形图形生成算法

分形生成依赖于迭代和递归算法：

  • 递归算法：通过函数调用重复构造分形结构，如Koch曲线生成。
  • 迭代函数系统（IFS）：使用一组收缩映射，通过随机迭代生成复杂分形，如Barnsley蕨叶。
  • L-系统：模拟植物生长的字符串重写系统，用于生成分形树、叶片等自然形态。
  • 分形噪声：将随机过程与分形结合，生成自然纹理，如云彩、地形。

3.4 动态可视化与模拟示例

现代计算机图形技术使得分形的动态生成和可视化成为可能。例如：

  • 分形树的分枝递归动画展示植物生长过程。
  • Julia集合的参数调节实时呈现多样形态变化。
  • 分形噪声生成逼真的自然地形纹理。

这些技术不仅服务科学研究，也广泛应用于影视动画和游戏设计。

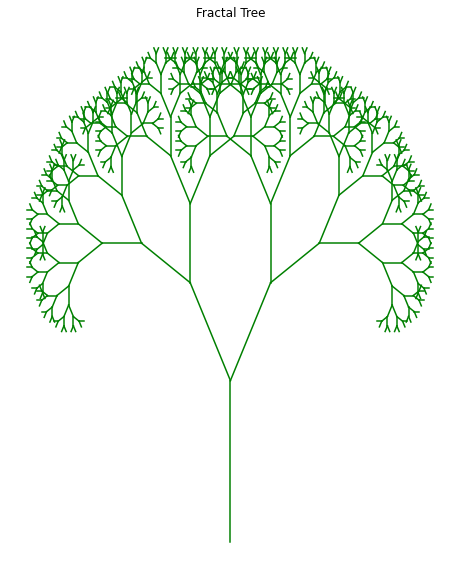

分形树通过递归分支模拟自然界树木的生长形态。每一个树枝在末端再次分叉为两个子树枝，角度、长度递减，形成整体自相似的树形结构。分形树常用于植物生长模拟、自然景观建模、计算机图形学中。

import matplotlib.pyplot as plt
import numpy as np

def draw_branch(x, y, angle, length, depth, shrink=0.7, branch_angle=np.pi/6):
    if depth == 0:
        return
    # 计算新分支端点
    x_new = x + length * np.cos(angle)
    y_new = y + length * np.sin(angle)

    # 绘制当前分支
    plt.plot([x, x_new], [y, y_new], color='green')

    # 递归绘制两个子分支
    draw_branch(x_new, y_new, angle - branch_angle, length * shrink, depth - 1, shrink, branch_angle)
    draw_branch(x_new, y_new, angle + branch_angle, length * shrink, depth - 1, shrink, branch_angle)

# 设置画布
plt.figure(figsize=(8, 10))
plt.axis('off')
plt.title('Fractal Tree')

# 启动递归绘制
draw_branch(x=0, y=0, angle=np.pi/2, length=100, depth=10)

plt.show()

四、分形在自然与技术系统中的应用

分形不仅仅是抽象的数学概念，它广泛存在于自然现象与工程技术中，成为理解复杂系统结构与功能的重要工具。无论是自然生态、生命体征，还是高科技工程与金融系统，分形几何都以其多尺度自相似性揭示出深层次的组织逻辑。

4.1 分形在自然界的广泛存在

自然界几乎无处不在地展现出分形特征：

  • 云朵与山脉轮廓
    云团的形状在不同尺度下具有相似的边缘复杂度，而山脉地形的等高线轮廓同样呈现出分形曲线特征。这些结构反映出自然界中的随机性与规则性交织，通过分形维数可量化其几何复杂性。
  • 河流网络
    河流及其支流的分布通常形成树状分形结构，有助于高效排水与能量耗散。河流分形模型（如Horton定律）揭示了水文系统自组织形成的几何规律。
  • 树木枝干与叶脉系统
    树木的主干与分枝在不同尺度上反复分叉，形成典型的递归自相似结构。叶脉网络的分形布局则优化了营养与水分的运输效率，同时增强了叶片对机械应力的承受能力。
  • 雪花与晶体生长
    雪花的六角对称形态源于水分子结晶过程中的分形生长机制。雪花晶体在不同条件下展现出丰富的分形样式，是自然界中分形生成的经典范例之一。

这些现象表明，分形几何并非偶然，而是自然系统适应环境、优化功能、维持稳态的重要形态表达方式。

4.2 复杂工程系统中的分形应用

在工程技术领域，分形几何的应用日益广泛，推动了多个高性能系统的设计优化：

  • 分形天线技术
    分形天线采用递归分形曲线（如科赫曲线、谢尔宾斯基三角形等）设计天线形状，在有限空间内提供更宽频带覆盖、尺寸紧凑、性能稳定的优点，广泛应用于移动通信、卫星通信及军用雷达系统中。
  • 城市规划与交通布局
    城市道路系统、绿地布局乃至建筑群落的空间分布常呈现出分形式层级组织。合理引入分形模型，有助于交通流畅性提升、土地资源优化利用与生态平衡维护，现代城市模拟（如Space Syntax模型）已广泛采纳分形方法进行城市复杂系统分析。
  • 互联网与电力网络拓扑
    互联网节点连接呈现典型的小世界网络与幂律分布特征，具备分形性质。理解这种分形拓扑，有助于提升网络鲁棒性、抵御攻击与防止局部失效导致的级联崩溃。在电力系统设计中，分形建模同样有助于优化电网分布式调度效率。

4.3 生命科学中的分形模型

生物系统的形态与生理过程亦广泛体现分形秩序：

  • 心率变异性与健康评估
    健康心脏节律在短时间尺度上具有一定的分形波动特性。通过分析心率变异的分形维数，可用于早期心血管风险筛查与心脏功能状态评估。例如，心律失常患者心率信号往往呈现分形维数下降或异常波动特征。
  • 肿瘤生长与血管生成
    肿瘤组织边界与内部新生血管网络展现出复杂的分形结构。这一特征不仅影响肿瘤营养供应，也与其侵袭性、扩散能力密切相关。利用分形模型可以辅助肿瘤诊断、治疗靶向定位与药物递送路径优化。
  • 脑神经网络与认知活动
    大脑神经突触连接在不同尺度呈现出复杂的自相似嵌套结构，有助于信息快速分布与高度并行计算。分形神经网络的异常重构可能与阿尔茨海默病、自闭症等神经系统疾病密切相关，分形分析已成为脑功能研究的重要工具之一。

4.4 金融与经济系统中的分形分析

金融市场行为高度复杂，分形理论为其提供了重要的描述与建模工具：

  • 收益率时间序列的幂律尾部分布
    传统金融模型假设收益呈正态分布，而实际观测中，资产收益往往呈现厚尾特性，即极端事件（如股灾）发生概率远高于高斯模型预测。分形幂律模型（如Mandelbrot分形市场假说）可更好描述市场价格形成过程中的风险特性。
  • 波动集群与自相似性统计
    金融市场中短期高波动区间往往集中出现，呈现出局部时段的自相似性波动模式。GARCH类模型与多重分形模型（Multifractal Model of Asset Returns, MMAR）即基于此现象开发，用于波动预测与风险控制。
  • 市场分形维数的应用
    通过估算市场分形维数，可以衡量市场复杂度与稳定性，辅助投资组合优化与交易系统设计。例如，当市场维数上升时，往往预示系统系统性风险累积、潜在市场崩溃风险上升。

分形几何作为复杂系统科学的重要工具，跨越自然科学、工程技术、生物医学与经济金融等多个领域，为我们揭示了多尺度、递归性与嵌套性背后的普遍演化逻辑。在纷繁复杂的世界表象下，分形帮助我们发现隐藏其中的几何秩序与优化智慧。

五、分形建模、计算与测度

分形不仅在自然与技术系统中广泛存在，其建模与计算工具也构成复杂系统科学的重要方法论体系。通过严密的数学建模与高效的数值算法，我们能够定量刻画复杂结构的自相似性与多尺度特性，从而深入揭示系统内部的组织逻辑与演化规律。

5.1 分形建模方法

在复杂系统模拟中，研究者发展了多种分形建模框架：

  • 迭代函数系统（IFS, Iterated Function System）
    IFS 是最经典、最简洁有效的分形生成方法之一。其基本思想是利用一组收缩映射函数，通过迭代反复施加于初始形态，快速生成递归自相似图像。许多经典分形如谢尔宾斯基三角形、巴恩斯利蕨叶均可通过 IFS 精确生成，广泛应用于图形学、图像压缩与自然形态建模中。
  • 分形布朗运动（FBM, Fractional Brownian Motion）
    FBM 将分形思想与随机过程结合，用于模拟具有自相似性与长程依赖性的时间序列或空间地形。其赫斯特指数控制轨迹的粗糙度与记忆性，已在地形建模、金融市场波动、网络流量与生物信号建模等领域发挥重要作用。
  • 多重分形分析（Multifractal Analysis）
    多重分形扩展了单一分形维度描述体系，引入谱函数与局部尺度指数，刻画结构在不同尺度下复杂度的变化规律。特别适用于湍流、金融市场、地震序列、脑电信号等多层级动态系统的统计物理研究，成为研究复杂系统强非均匀性的重要工具。

5.2 分形维数测量技术

分形维数是量化复杂结构几何复杂性的核心指标。其计算方法多样，主要包括：

  • 盒计数法（Box-Counting Method）
    最常用且易于实现的方法。通过在不同尺度下用正方格覆盖目标图形，记录随尺度变化所需格子数量 \(N(\epsilon)\)，并计算分形维数：

    \[D = \lim_{\epsilon \to 0} \frac{\log N(\epsilon)}{\log (1/\epsilon)} \]

    适用于图像、地图、形态学数据等实际应用。

  • 关联维数（Correlation Dimension）
    基于样本点对间距离的概率分布，适合用于动力系统相空间重构后的分形特征分析，广泛用于混沌动力学研究中。

  • 概率维数（Information Dimension、Capacity Dimension）
    将概率测度与空间覆盖结合，适合概率分布复杂的系统，如金融时间序列、语言模式等。

  • 谱维数与奇异性谱（Multifractal Spectrum）
    主要用于多重分形系统，能够刻画系统在不同局部尺度下复杂性分布。

5.3 分形计算工具与软件

现代计算平台提供了丰富的分形建模与分析工具，极大便利了实际应用研究：

  • Fractint
    早期分形生成软件，支持多种经典分形图形生成，虽已较少更新，但仍具有教学与入门价值。
  • MATLAB 分形工具箱
    商业软件平台，提供分形图像生成、维数估计、多重分形分析等完整工具链，广泛应用于工程仿真、信号处理与生物医学研究。
  • Python 开源库
    如 fractals、scikit-image、PyFractal 等库，可支持图像分形分析、IFS 建模、FBM 生成、盒计数法计算等功能，结合 Python 生态系统的开放性与可扩展性，在科研与教学中应用愈发广泛。
  • R 语言 fractaldim 包
    面向统计计算与时间序列分析提供分形维度估算工具，适合金融与生命科学数据建模分析。

5.4 计算分形的挑战与前沿

尽管分形理论已发展数十年，但在高维复杂系统中的应用仍面临诸多挑战与前沿探索：

  • 高维数据中的分形识别
    随着医学影像、复杂网络、基因组学等领域数据维度的快速提升，如何在高维空间中准确识别潜在分形结构，成为数据科学与人工智能融合研究的热点问题。
  • 多尺度融合建模
    现代复杂系统往往呈现混合分形、多尺度交织特征。将机器学习、深度神经网络与分形建模有机结合，正在推动复杂系统建模能力突破，如用于城市大脑、气候预测与疾病诊断等应用场景。
  • 实时分形分析与自适应测度
    针对实时数据流的分形特征动态监控，已成为金融市场监测、能源调度与医疗监护中的重要技术前沿。

分形建模与计算，正从经典几何模型扩展到与现代数据科学深度融合的跨学科体系，逐步构筑起未来复杂系统科学的重要基础框架。

六、分形科学对系统认知的启示

6.1 几何观的革命性转变

传统几何学主要关注规则、平滑、连续的形态，例如欧几里得几何中的点、线、面与体。这些模型虽然适用于简单的人工结构，却难以准确刻画自然界中普遍存在的复杂、不规则现象。自20世纪70年代曼德尔布罗特提出分形理论以来，分形几何彻底突破了传统几何的认知边界。分形将破碎性、无限细节与自相似性纳入科学描述框架，使那些此前被认为是“无规则”的自然形态（如云朵轮廓、海岸线、山脉、血管网络等）得以数学化表达与量化分析。
这种几何观的革命，不仅扩展了科学家对自然现象的描述能力，也深刻影响了人类对系统复杂性的认识方式。分形揭示出：即便在看似杂乱无章的系统背后，往往潜藏着某种递归的秩序与几何逻辑，这种规律并非线性，而是在尺度变换中自我复制、自我组织，反映出自然界普适的生成机制。

6.2 系统科学中的多尺度思维

分形科学最本质的特征之一便是多尺度性（multiscale property）。复杂系统往往并不只在单一尺度下运行，其行为特征在宏观与微观之间呈现出层层嵌套的耦合效应。例如，气候系统的全球环流、区域气象与局部湍流之间存在密切联系；金融市场的日内交易波动与长周期资产配置彼此影响；生物体内的基因调控网络跨越细胞分子到整体机体多个层次。
分形模型帮助系统科学家理解：系统整体性并不意味着忽略局部，而是局部与整体之间存在着非平凡的尺度桥梁。通过分形维数、多重分形谱等工具，研究者可以捕捉各尺度之间的信息耦合强度与复杂性演化，为复杂系统的稳定性、韧性与演化趋势提供更具洞察力的刻画。这种多尺度思维已逐渐成为复杂系统治理、人工智能优化、自适应控制等领域的核心方法论之一。

6.3 管理复杂性的几何思路

面对高度复杂的技术系统与社会系统，传统的线性控制与集中式管理模式往往失效。分形提供了一种新的管理复杂性的几何思路，即通过递归嵌套、分布式协同、局部自治实现系统整体的高效协调。例如，现代城市规划中，交通路网、住宅区布局及绿地系统常参考分形模型进行分区设计，实现交通顺畅、生态平衡与资源高效配置的协同优化；制造业中的柔性生产线采用分形组织架构，提升了面对需求波动时的动态适应能力；金融风险管理中则引入分形波动模型，更准确地识别系统性风险积累与市场崩溃的潜在征兆。
分形管理思维的核心在于：在复杂性无法消除的前提下，尊重系统内在的自组织规律，通过合理设计系统的分形层级与耦合强度，使系统在适应性、稳定性与创新能力间实现动态平衡。

结语

分形与自相似为我们揭示了复杂系统背后隐藏的几何秩序。它们打破了传统几何只能处理规则、光滑形态的局限，提供了一种能够描述不规则、碎裂、层层嵌套结构的全新视角，成为系统科学中刻画复杂性的有力工具。通过多尺度、多层级的分形建模，我们不仅可以更准确地描述自然现象的生成机制，也能在工程设计、生命医学、金融市场等多个领域实现性能优化与风险控制。
随着计算能力的持续提升与算法技术的不断演进，分形理论与人工智能、大数据、复杂网络等前沿技术正加速融合，催生出新一代系统建模与智能决策框架。理解分形，不仅是把握自然复杂性的深刻洞察，更是跨学科融合背景下系统思维能力的跃迁突破。未来，分形科学将在智能城市建设、智能制造、精准医疗、金融科技等众多前沿领域释放更大的应用潜力，帮助我们在高度不确定性的世界中建立起更具韧性与自适应性的复杂系统治理能力。

参考文献

  1. Mandelbrot, B. B. (1982). The Fractal Geometry of Nature. W. H. Freeman and Company.
  2. Feder, J. (1988). Fractals. Springer Science & Business Media.
  3. Peitgen, H. O., Jürgens, H., & Saupe, D. (2004). Chaos and Fractals: New Frontiers of Science (2nd ed.). Springer.
  4. Falconer, K. J. (2003). Fractal Geometry: Mathematical Foundations and Applications (2nd ed.). John Wiley & Sons.
  5. Stanley, H. E. (1999). Scaling, universality, and renormalization: Three pillars of modern critical phenomena. Reviews of Modern Physics, 71(2), S358–S366.
