视觉和语言 国防科大&清华城市空间无人机导航推理！GeoNav：赋予多模态大模型地理空间推理能力，实现语言指令导向的空中目标导航





arXiv-2024 | 具身智能体要上天！CITYNAV：基于地理信息的无人机视觉语言导航数据集

原文链接：CITYNAV: LANGUAGE-GOAL AERIAL NAVIGATION DATASET WITH GEOGRAPHIC INFORMATION (https://arxiv.org/pdf/2406.14240)

代码链接：https://water-cookie.github.io/city-nav-proj/



主要贡献
开发了一个基于浏览器的在线3D飞行模拟器，并与Amazon Mechanical Turk（MTurk）集成，用于收集大规模的人类标注的飞行轨迹。

引入了CityNav数据集，最新的无人机空中导航数据集，包含32,637个语言目标描述和人类演示轨迹，利用了真实城市的3D扫描及其地理信息。

提供了一个MGP（Map-based Goal Predictor）基线方法，用于城市规模的空中导航，该方法利用语义地图解释文本和地理地标的语义类别。

证明了无论是在正常还是在具有挑战性的条件下，在结合人类驱动策略和地理信息时，可以显著提高城市规模空中导航的性能，。
————————————————

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

原文链接：https://blog.csdn.net/weixin_37990186/article/details/144474816







3 方法论

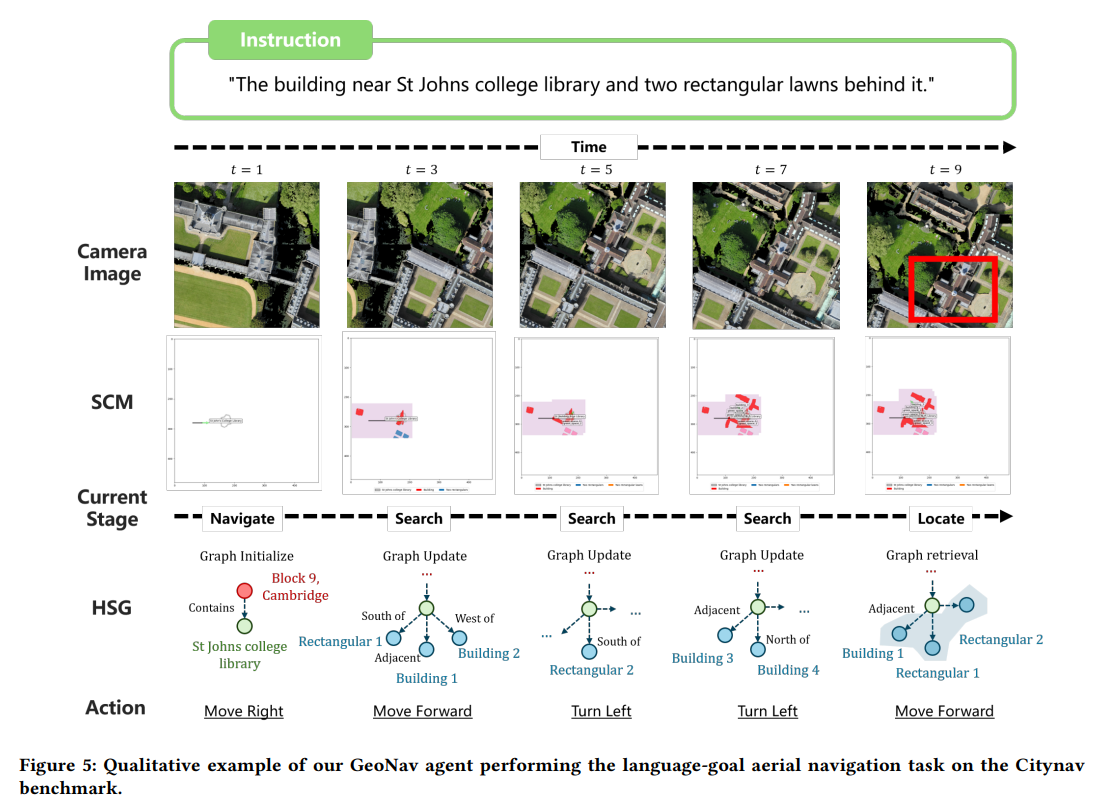

本节提出创新的多模态大模型导航框架GeoNav，该框架通过整合地理尺度与具身尺度的时空感知能力，实现地标物体导航任务。GeoNav包含三个核心模块：示意性认知地图（SCM）、层次化场景图（HSG）和多阶段导航策略（MNS），分别模拟智能体的感知-记忆-决策能力（如图1所示）。SCM构建并应用于地标导航与目标搜索阶段，而HSG在目标搜索阶段构建并最终用于目标定位。下文将详细解析这三个模块。

3.1 示意性认知地图

为使无人机快速导航至指定且可能遥远的地标，需在其内部建立城市环境的整体模型。通过该模型，无人机可在第一阶段掌握导航方向与距离，避免迂回飞行。但考虑到无人机同时具备地标先验知识K𝐿和实时观测𝐼𝑡等多模态信息，此类模型应如何设计？现有研究表明，纯数值数据（即便包含大量浮点数）会为多模态大模型的理解带来挑战[24]。因此，我们将先验地标信息转换为多模态大模型可解释的表示形式——将K𝐿中文本与数值描述的地标轮廓投影为俯视视角的示意性认知地图。这种可视化方式使基于MLLM的无人机能轻松理解其相对于地标的位置关系。更进一步，该模型可通过融合具身观测数据，在第二阶段（目标搜索）持续使用，以描绘地标区域周边物体的语义与空间关系。该方法定义的地图采用与世界坐标系对应的像素坐标系。如图2示例所示，SCM通过以下流程整合地理先验与机载感知数据：



3 方法论

本节提出创新的多模态大模型导航框架GeoNav，该框架通过整合地理尺度与具身尺度的时空感知能力，实现地标物体导航任务。GeoNav包含三个核心模块：示意性认知地图（SCM）、层次化场景图（HSG）和多阶段导航策略（MNS），分别模拟智能体的感知-记忆-决策能力（如图1所示）。SCM构建并应用于地标导航与目标搜索阶段，而HSG在目标搜索阶段构建并最终用于目标定位。下文将详细解析这三个模块。

3.1 示意性认知地图

为使无人机快速导航至指定且可能遥远的地标，需在其内部建立城市环境的整体模型。通过该模型，无人机可在第一阶段掌握导航方向与距离，避免迂回飞行。但考虑到无人机同时具备地标先验知识K𝐿和实时观测𝐼𝑡等多模态信息，此类模型应如何设计？现有研究表明，纯数值数据（即便包含大量浮点数）会为多模态大模型的理解带来挑战[24]。因此，我们将先验地标信息转换为多模态大模型可解释的表示形式——将K𝐿中文本与数值描述的地标轮廓投影为俯视视角的示意性认知地图。这种可视化方式使基于MLLM的无人机能轻松理解其相对于地标的位置关系。更进一步，该模型可通过融合具身观测数据，在第二阶段（目标搜索）持续使用，以描绘地标区域周边物体的语义与空间关系。该方法定义的地图采用与世界坐标系对应的像素坐标系。如图2示例所示，SCM通过以下流程整合地理先验与机载感知数据：

1. 从OpenGIS数据获取地标𝐿的先验地理信息，并投影至地标地图
2. 通过GroundDino[20]处理无人机下视RGB图像检测物体，再经Segment Anything[14]优化边界框生成分割掩码
3. 将掩码像素转换为世界坐标，生成带物体标注的语义地图
4. 结合方向指示元素（虚线箭头表示无人机轨迹），形成导航策略基础该SCM构建流程涉及系列坐标变换（详见附录A.1）

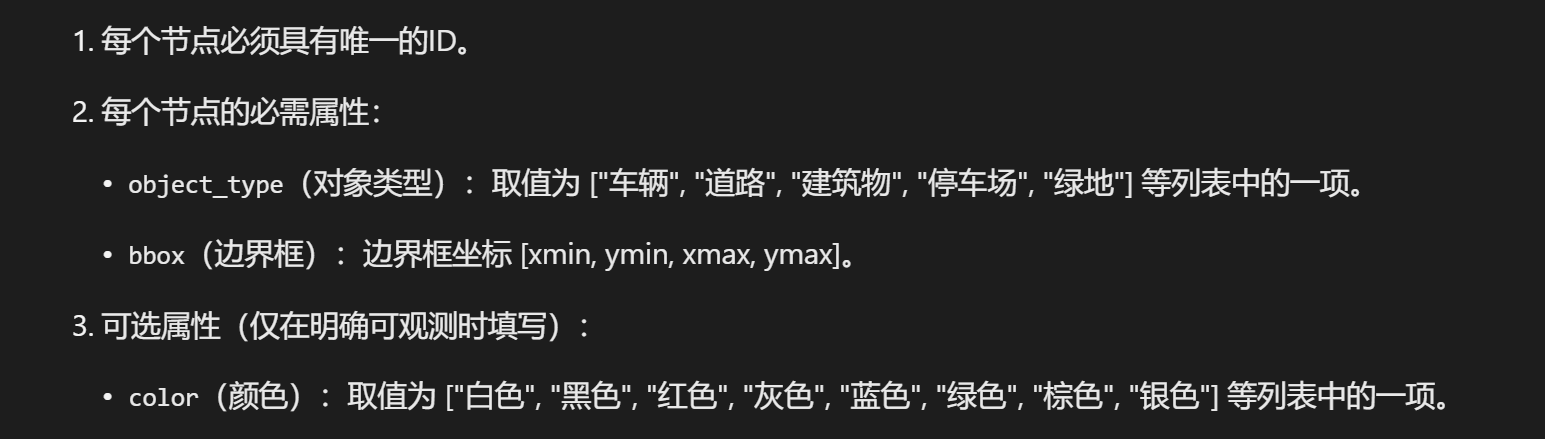

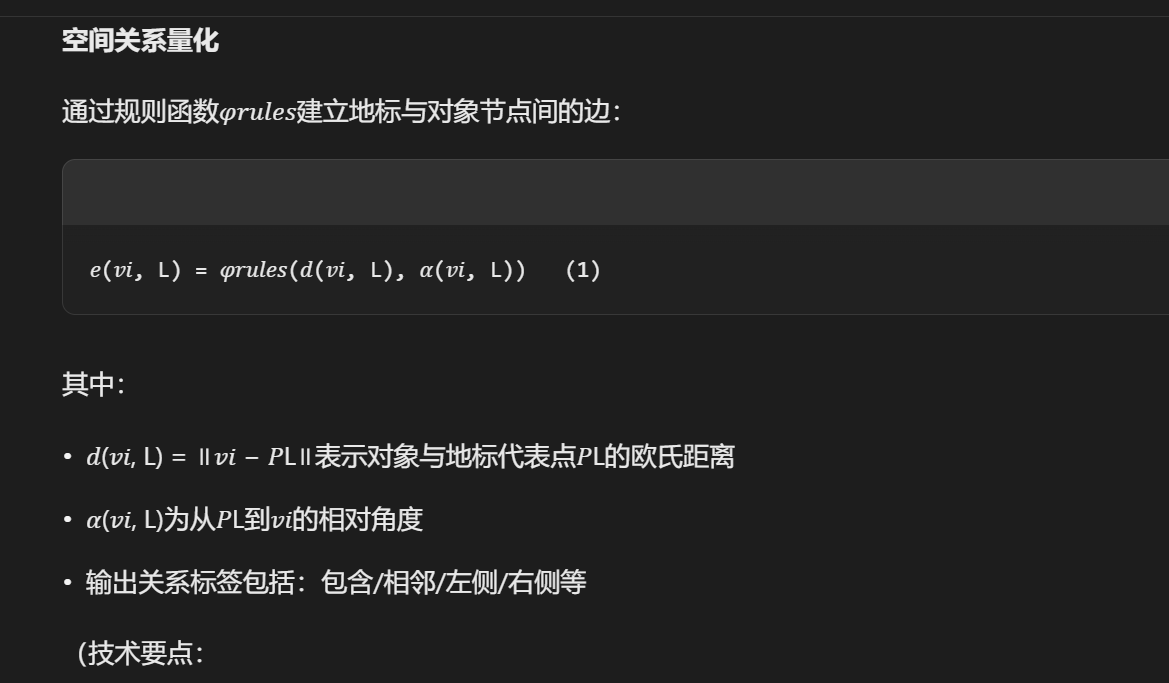

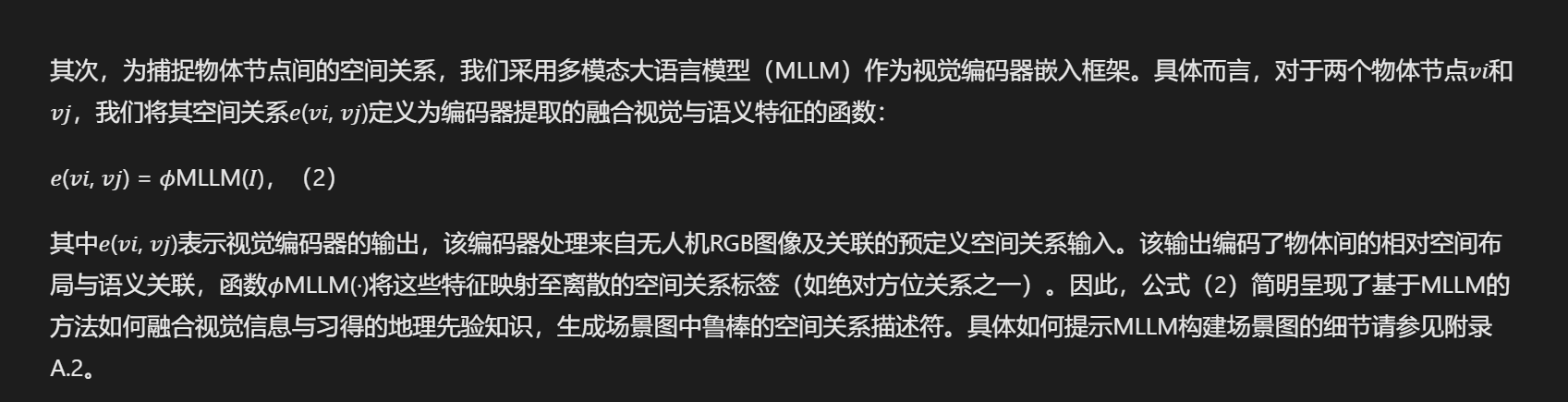

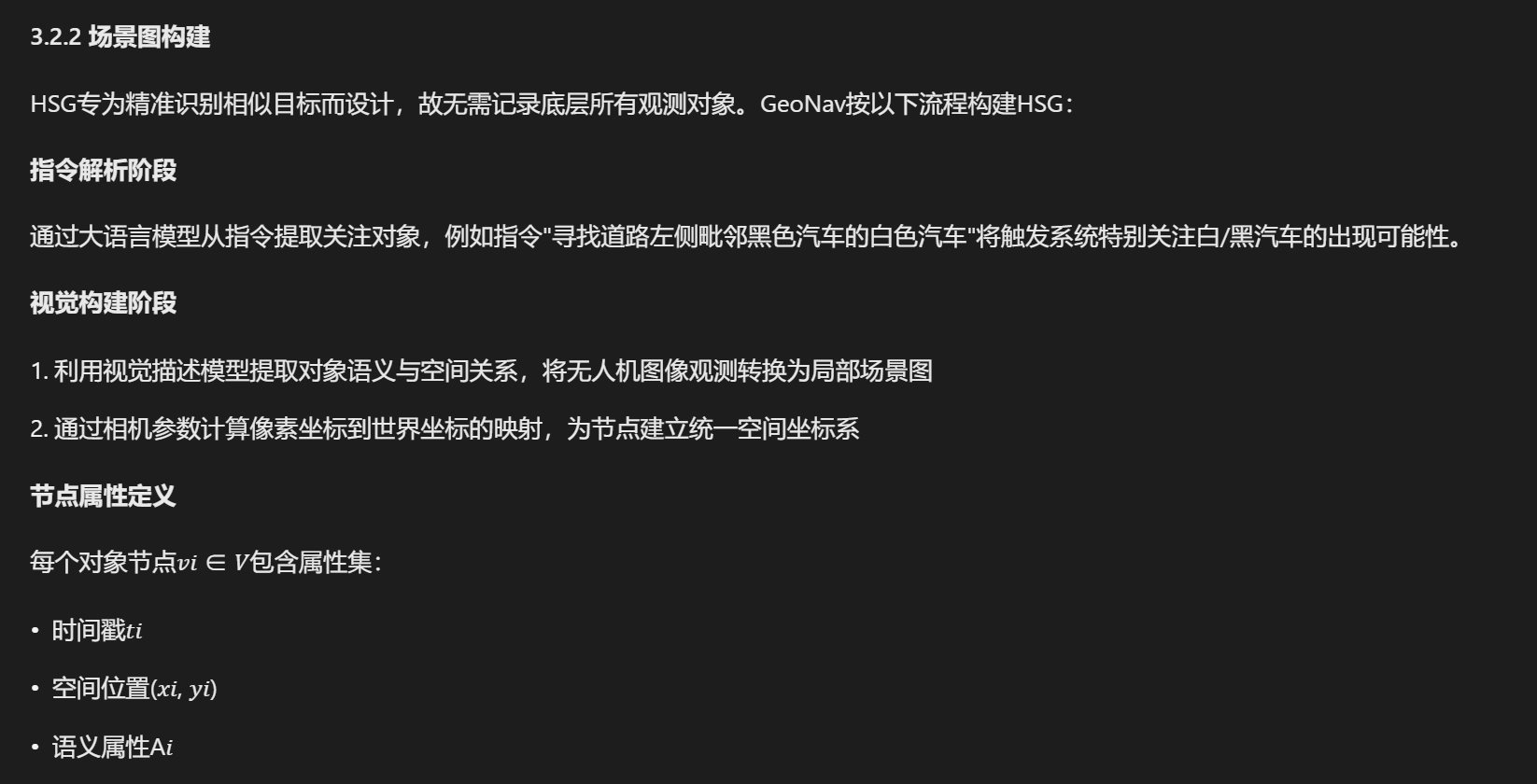

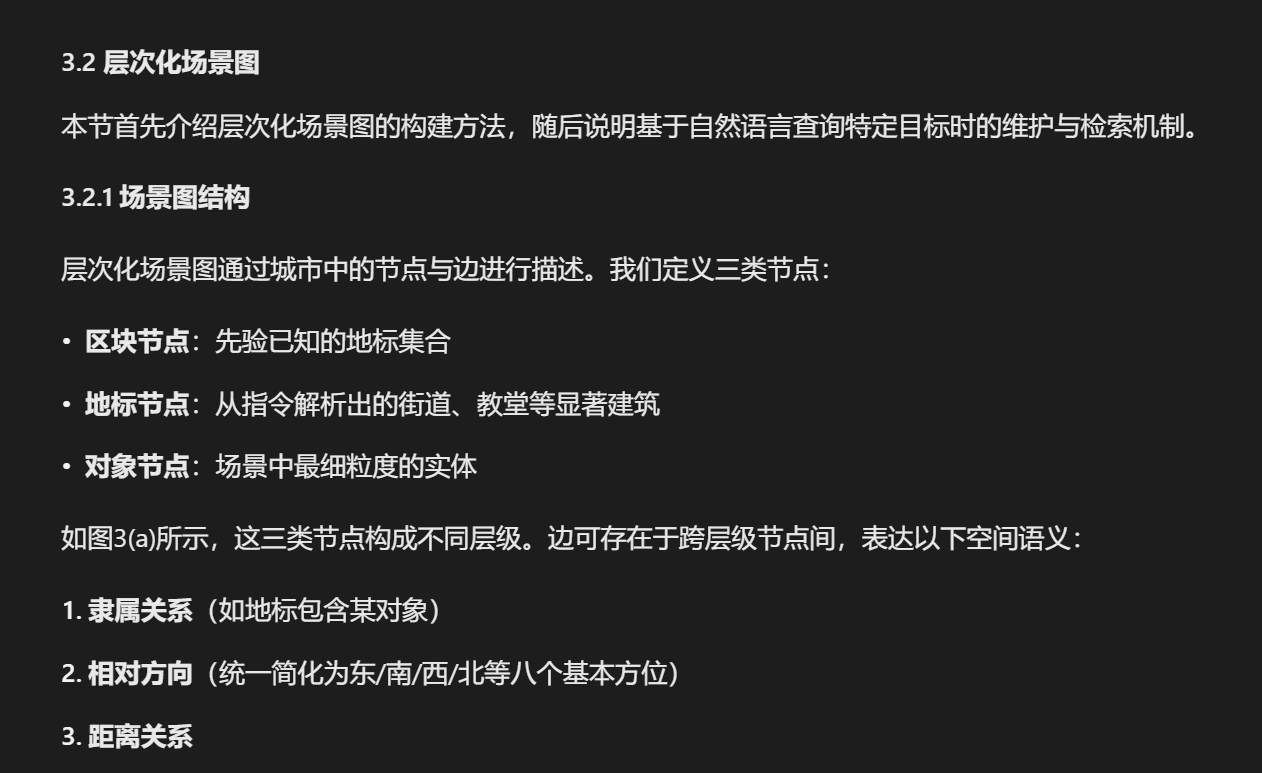

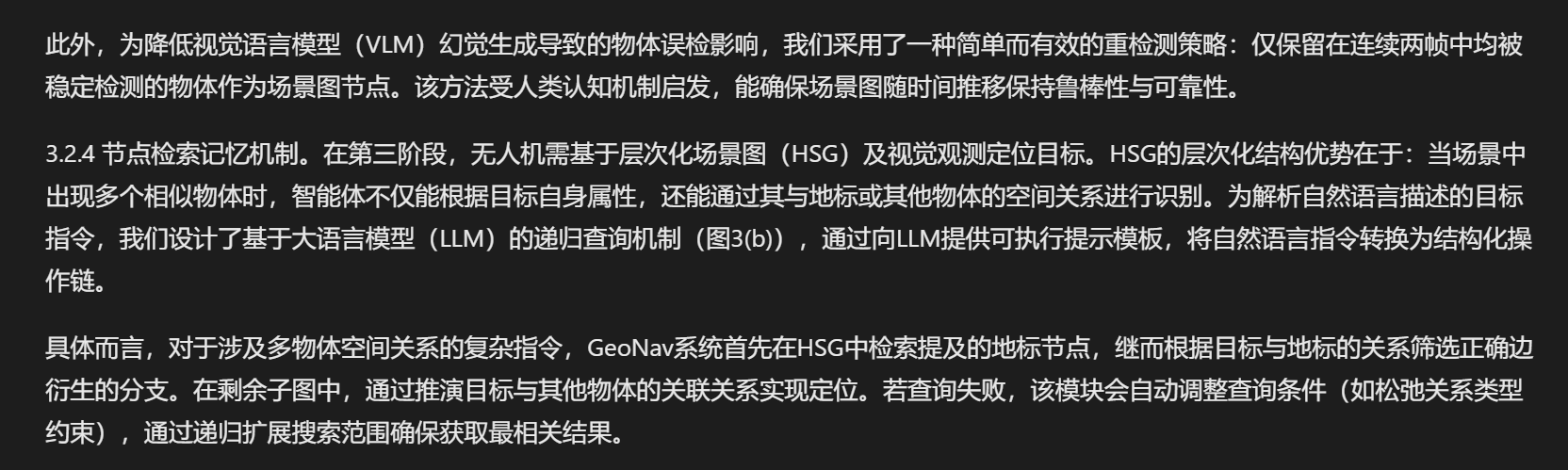

 HSG的层次化结构优势在于：当场景中出现多个相似物体时，智能体不仅能根据目标自身属性，还能通过其与地标或其他物体的空间关系进行识别。













 基于地图的目标预测器 (MGP) 是我们提出的模型，它结合了最先进的现成模型来执行基于地图的目标预测。它利用每个时间步生成的导航地图，通过以下三个步骤进行：

(i) 使用 GPT-3.5 Turbo 提取目标、地标和周围环境的名称；

(ii) 使用 GroundingDINO 和 Mobile-SAM 进行物体检测和分割；

(iii) 使用 LLaVA-1.6-34b 进行可选的坐标细化（使用标记集提示）。

地图编码器使用包含地标地图、视野和探索区域地图以及目标和周围环境地图的导航地图，并与跨模态注意力机制的 RGB 和深度编码器一起进行训练。

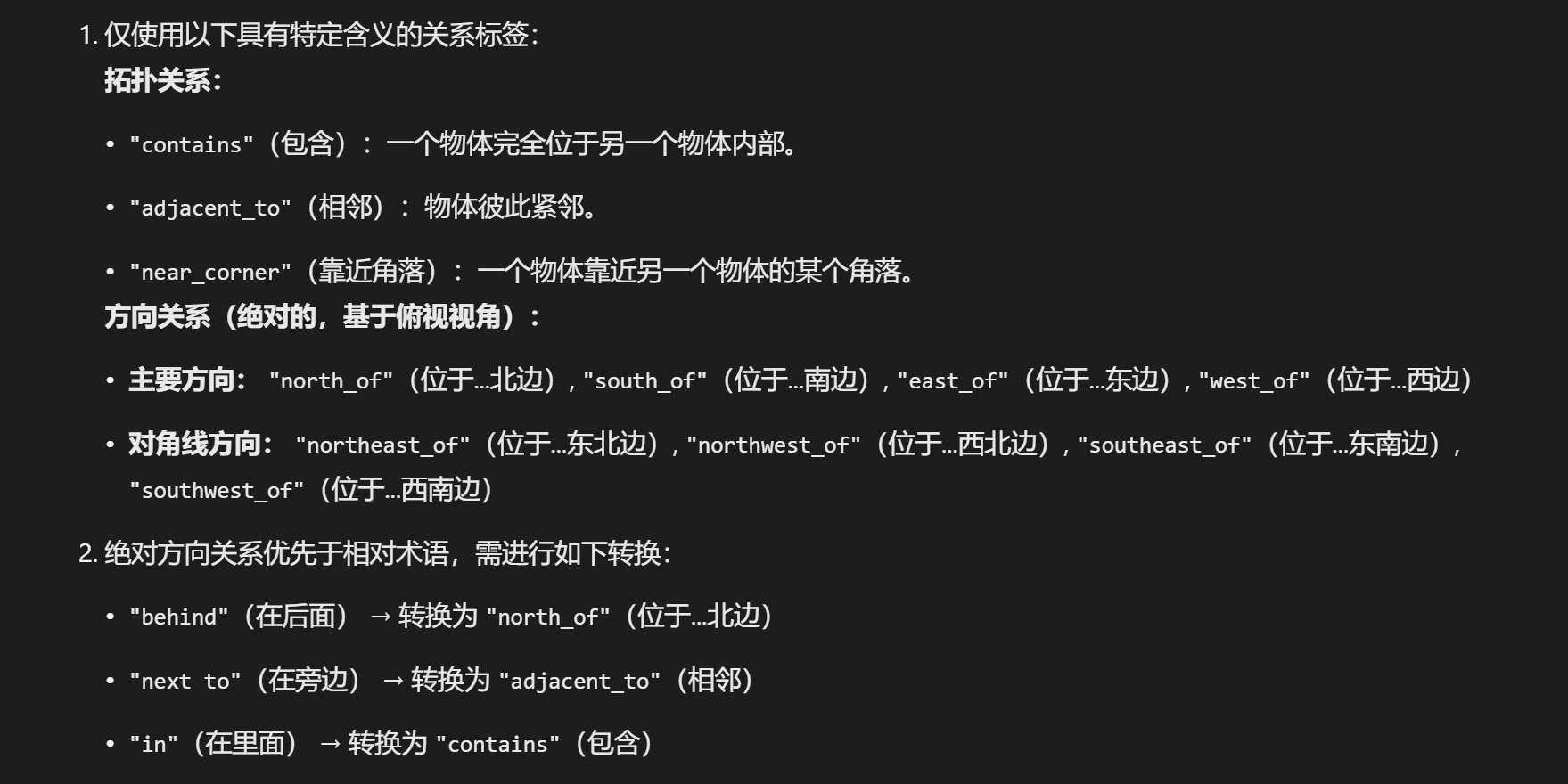

QUERY_OPERATION_CHAIN_PROMPT = """
将导航指令转换为查询操作链。可用操作包括：
• get_geonode_by_name(name_pattern)：根据名称模式查找地理节点
• get_child_nodes(parent, relation_type)：获取与父节点具有指定关系的子节点
  可用关系类型："contains"（包含）, "adjacent_to"（相邻）, "near_corner"（靠近角落）,
  "north_of"（位于...北侧）, "south_of"（位于...南侧）, "east_of"（位于...东侧）,
  "west_of"（位于...西侧）, "northeast_of"（位于...东北侧）, "northwest_of"（位于...西北侧）,
  "southeast_of"（位于...东南侧）, "southwest_of"（位于...西南侧）
• filter_by_class(obj_class)：按对象类别筛选节点
  可选类别：["vehicle"（车辆）, "road"（道路）, "building"（建筑）, "parking_lot"（停车场）, "green_space"（绿地）等]
• filter_by_attribute(key, value)：按属性键值对筛选对象节点

注意事项：
（1）描述中的"in front of"（在前方）在指北地图中通常对应"north_of"（位于...北侧）关系
（2）描述中的"behind"（在后方）在指北地图中通常对应"south_of"（位于...南侧）关系
（3）对于"停在路上"的描述，通常使用道路对象的"contains"（包含）关系
（4）当描述多个对象的相对位置时，需要找到连接这些对象的关系链
（5）当多个操作链表示相对关系时，需确保操作链的连贯性

示例指令："这是一辆停在戴维路（Davey Road）上的白色汽车，其前方有一辆头朝相反方向的灰色汽车"
返回操作链：
[
  {"method": "get_geonode_by_name", "args": ["Davey Road"]},
  {"method": "get_child_nodes", "kwargs": {"relation_type": "contains"}},
  {"method": "filter_by_class", "args": ["vehicle"]},
  {"method": "filter_by_attribute", "args": ["color", "white"]}
]

当前指令：{instruction}
"""

　　

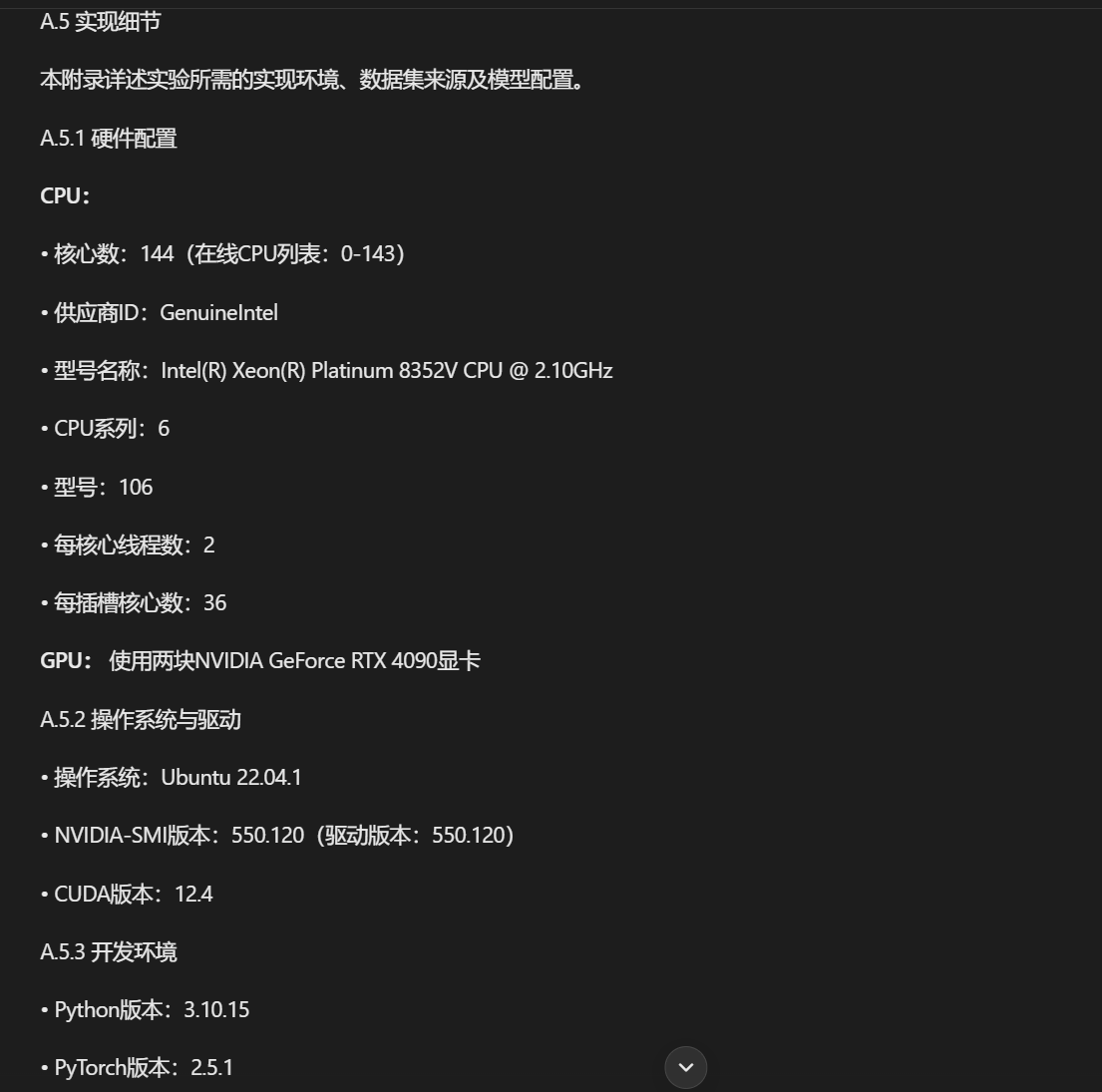

 A.5.4 数据集来源与预处理• ​​Cityrefer​​：城市级点云数据的地理感知3D视觉定位数据集• ​​Citynav​​：融合地理信息的语言目标空中导航数据集• ​​SensatUrban​​：包含近30亿个精细标注点的城市级摄影测量点云数据集数据预处理步骤参考https://github.com/water-cookie/citynav/issues/提供的建议与参考文献
