arduionoi网口以太网

 0资料

https://www.tastek.cn/download

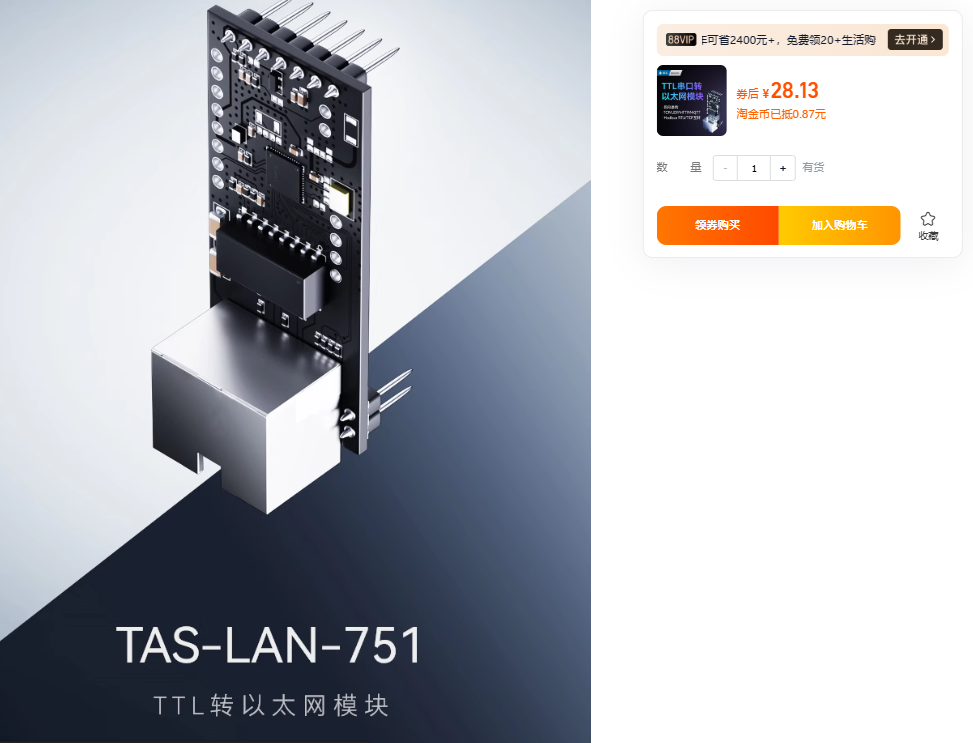

1 模块

https://detail.tmall.com/item.htm?_u=b1qf7bf50671&id=705514961303&pisk=gNeY_eYWsabcTzyxqo5kswNoHPjlx_q44rrBIV0D1zU8WkK0if0i1AUUJf9GgxctBzgunqqmhcG_SyNmlS0MBRUzkKvihPXt5kPPbqm0nhn_Nrpgio00whH4ESvioZkTfyDO-wXhKorq_A_h-iPeaDkIbK96SqZ7VAmTZoODAorqQV123k1L0hh5-3tsfVs-FcnecAGj5Y6SzcmXGPgjNUiKYAM_5j6WPcoelnislUs-AcOXGjg1FQiibV9b5As8V4osCmasCxsfW4tjSdFexyG_FOdLGS2-Dj3Q26J6BUo2-2qbKdptr0lYiogJCdw86ju7hq1eqVkmuRnY79JqhfFUjcUAHKaTY8z-Vy69KqZzxWc4h1vn9x0x_-aOWCnYtrUZloTXGDHxkXwjaHssHfN8ex2f7Bru2qGKE7fPofDYkWuEG_7zWu305-hWka0gtu2jwy_kePlTTlmTktpbRg5_KJpwye0KjIsR2CRZG07d-cPVWAwBg03hD1Aw_bfI22j-0CRZGjo--g0H_Cl5w&spm=a1z09.2.0.0.28e92e8djIZe25

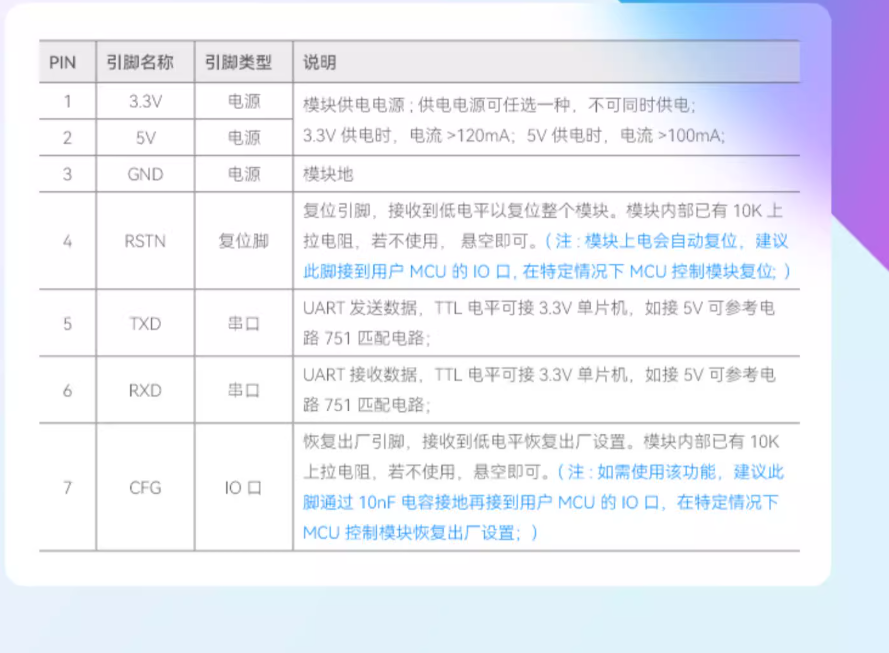

请注意 是3.3v 通信，因此必须加一个5-3.3v信号转接器

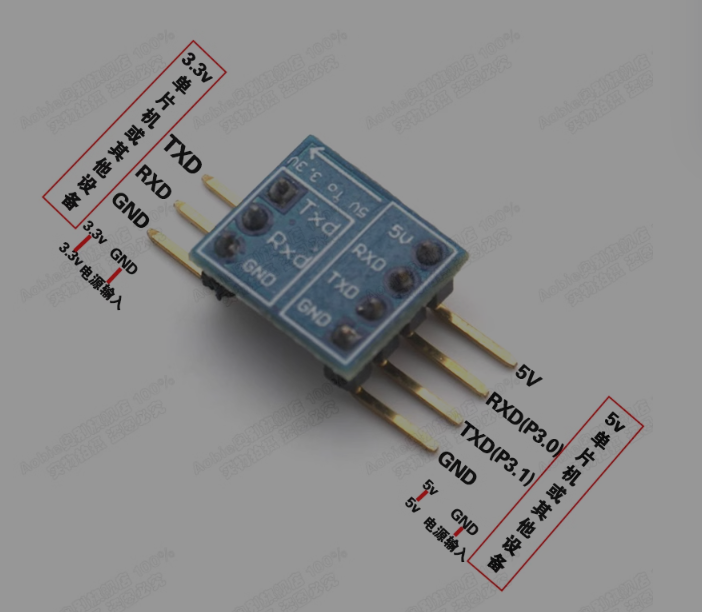

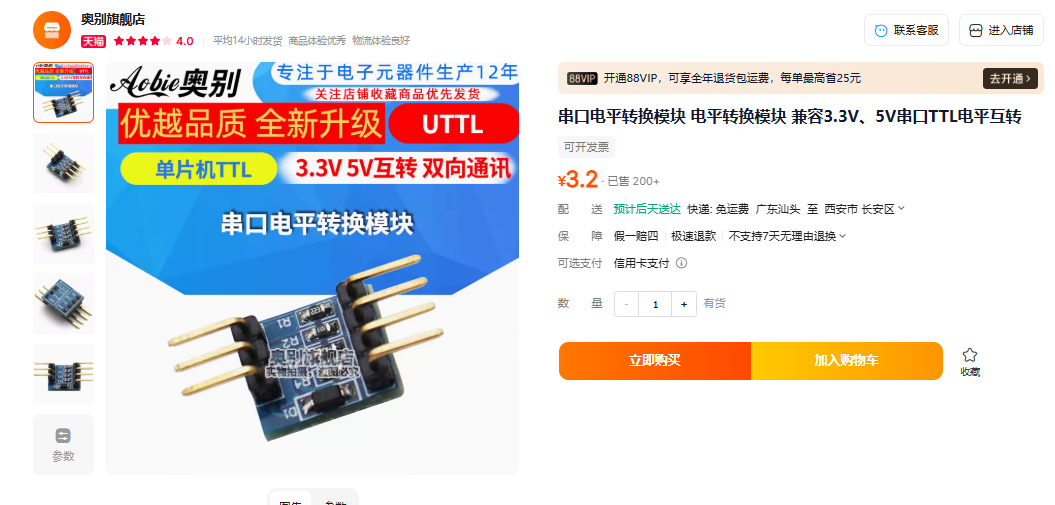

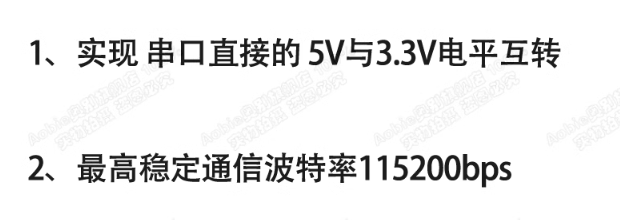

电平转接

https://detail.tmall.com/item.htm?_u=b1qf7bf50d42&id=626417162674&pisk=gqWUOaZhAJeE2xTptO9rgRmdT0JppLzbrTTWqgjkAeY3wHwoUgSDVkU8v1-lPNE8vpskza76WYt79zHP7wscOB_5OUxkSNjIdUwpaaSfkaM7p6toUNsJZa6P2Y-lqaEpPkF1vMpJEraXU-sdvZMCwtBe-CjGX3GoE5OnTRSQfrabh8PnjLzUlawU0yzM0nvkxQD3Il-WmHmhrQvisFKJq2xoKlrwW3on-LDnSRx222vkqQcMj3tvxbAkqVxMW3vkqUbljl-WSUDvWMjoQnO3VYIoLzoKC8TfxFkoE92JTEkD-hKGQzdBuMXs1ftJYB8cxFz3RtJesgdPe0Hy-MfAynbn-rOdq17wYLystKjNZZ-OK-geX6sGcFjq2YIBLsW2K6zt6p_FIdXhg0Dlbp8pZhbE8P8cpGXvICw00GXORMBNV02kfZTGv9vznopeKevwXTatKU5GZ9Ope24X9gfN7HJc4_gJjA8Ge6uoaBx9bEZabMC8GsI8L4JqwbdMHh8bAHGoZ4H9bEZORbhJ9yxwlkRd.&spm=a1z09.2.0.0.28e92e8djIZe25

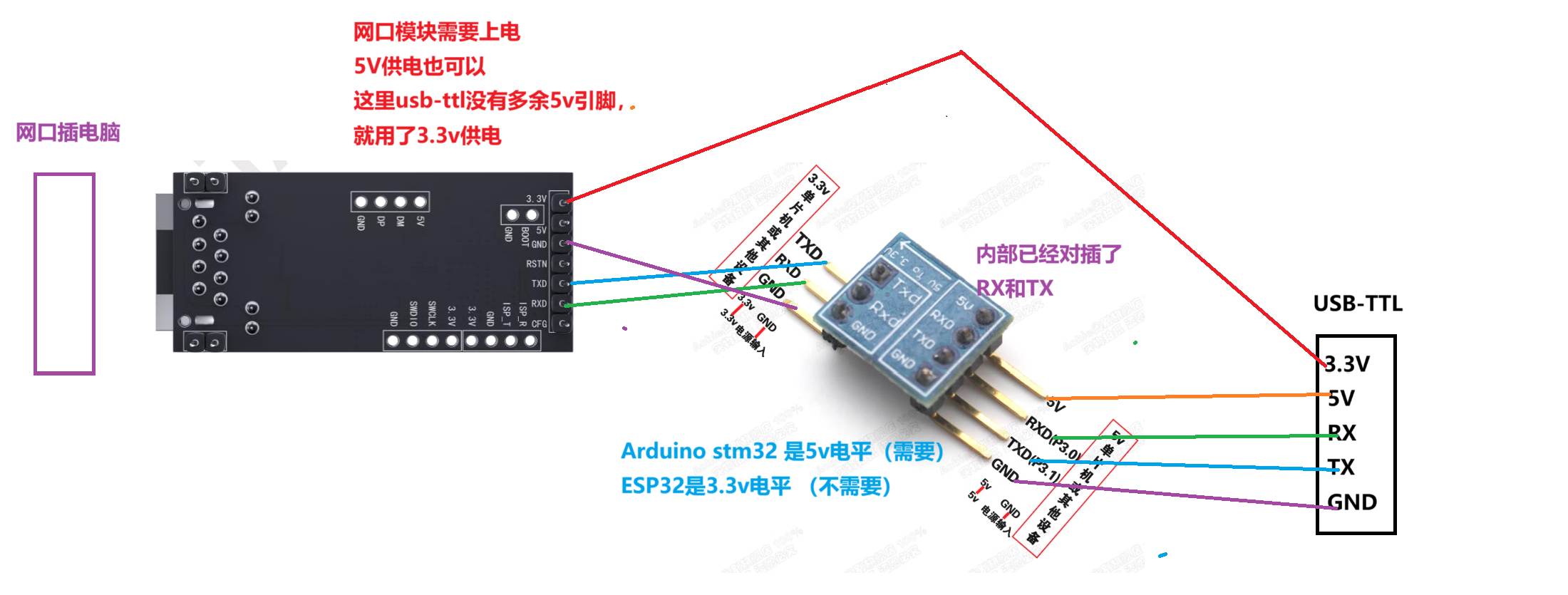

 2硬件连接

2-1 直连模式





2-2交换机模式

把原来的网线直连，经过一个交换机

确保电脑在交换机的网络下的IP地址是一个网段







3设置参数

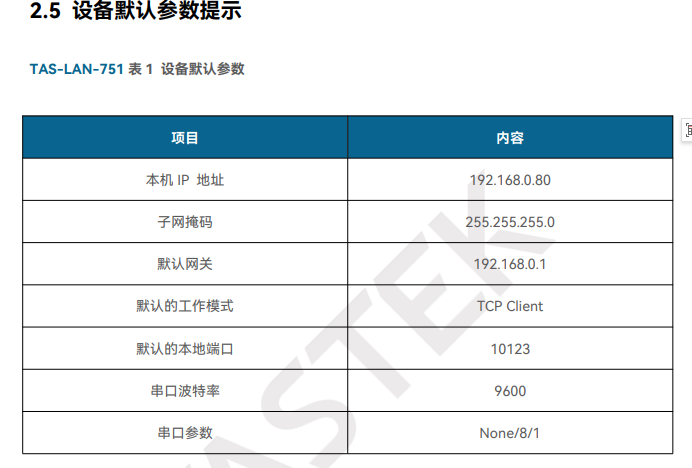

 设备的默认参数是

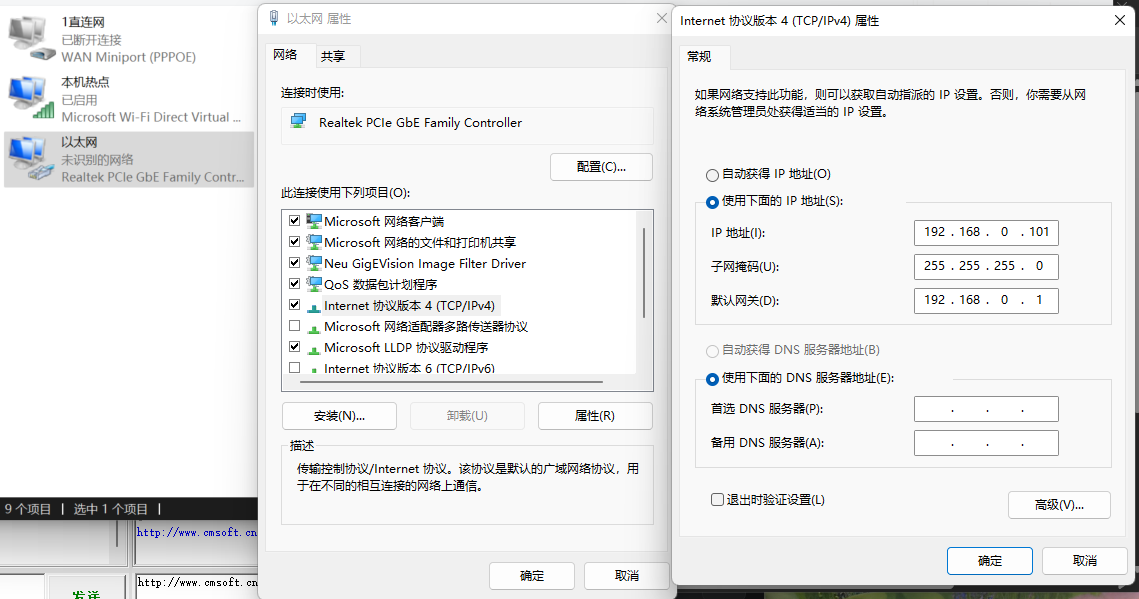

电脑设置同一个网段

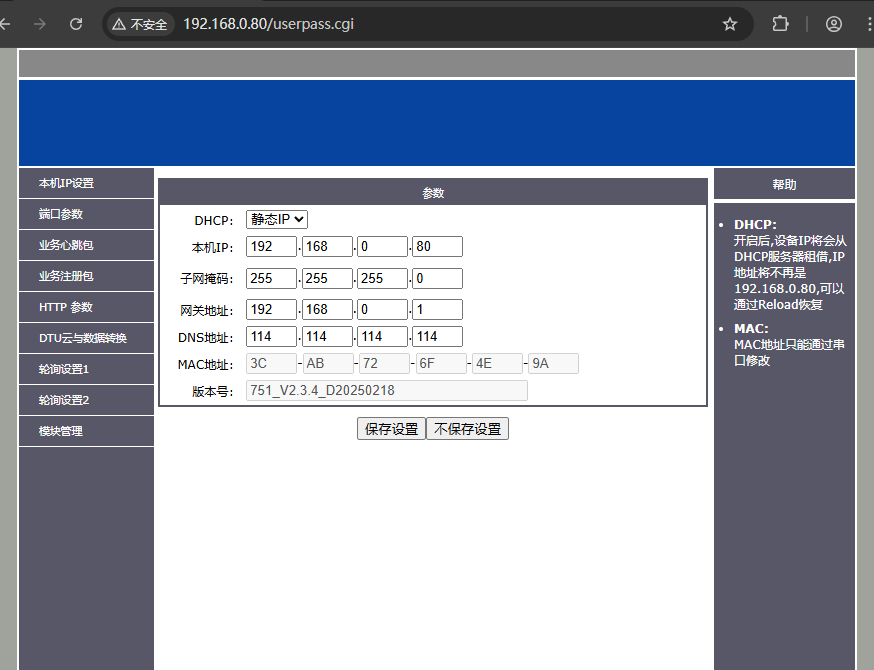

然后网页登录后台

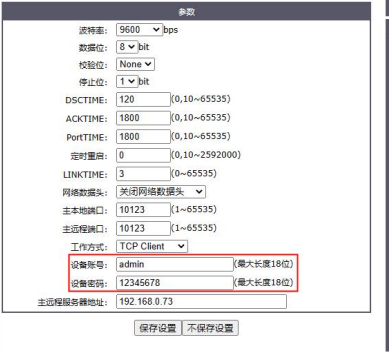

 设置为 tcp服务器模式 断电重启生效

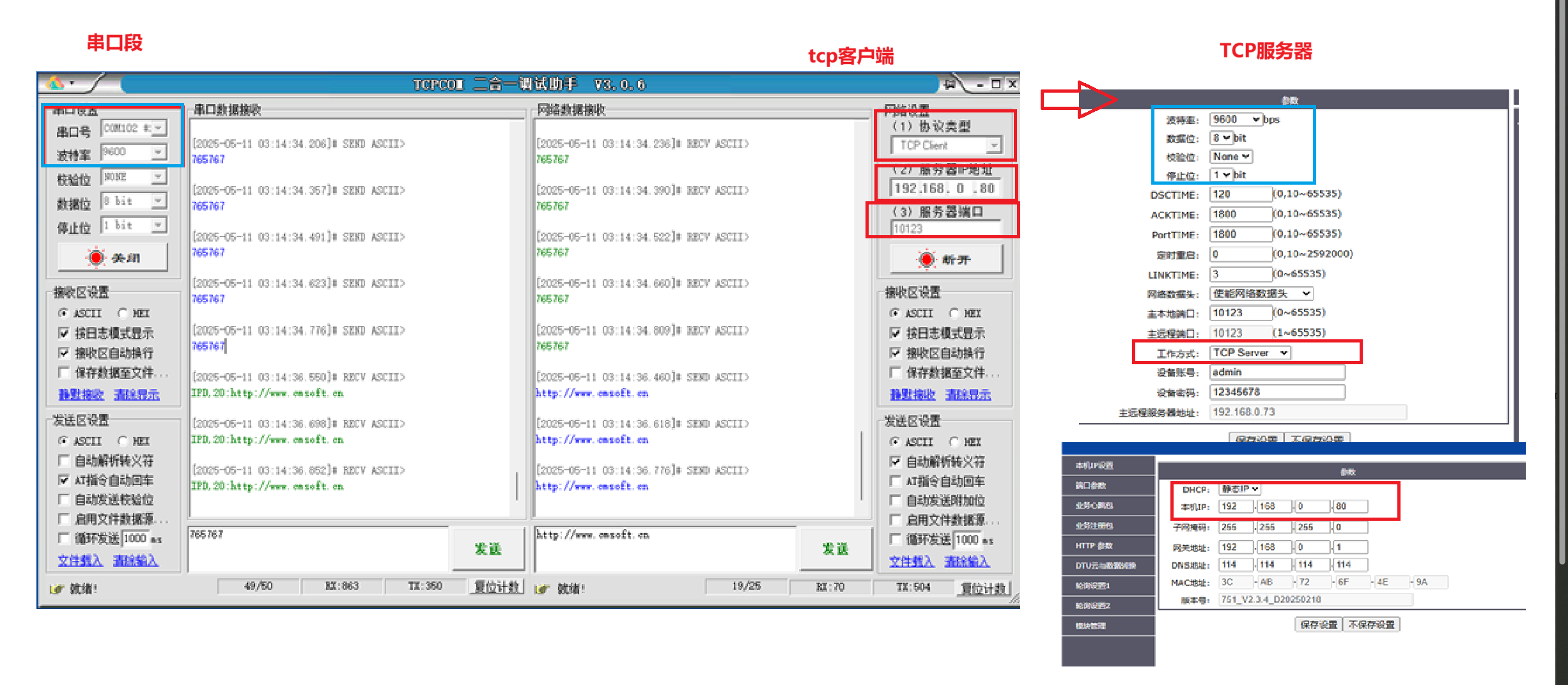

 测试模式



打开软件







 1 修改电脑的ip和网口模块在同一个网段

2 电脑关闭其他网络重启 调试软件，（否则服务器IP不会改变）

3 电脑开始建立tcp服务器 设置自己的IP（自动检测）和端口

4 等待模块自动连接

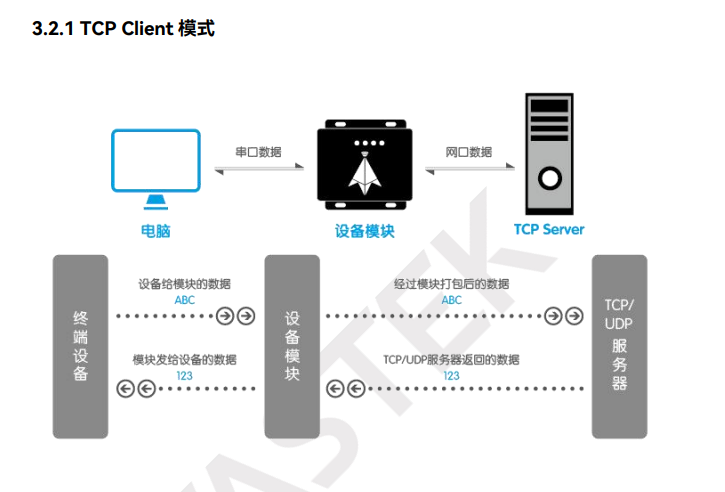

5 设置模块为tcp客户端模式，设置自己的ip和电脑在同一个网段，设置目标tcp ip ，设置要链接的tcp服务器端口，重启生效

6 上点串口自动连接电脑服务器，互相透传

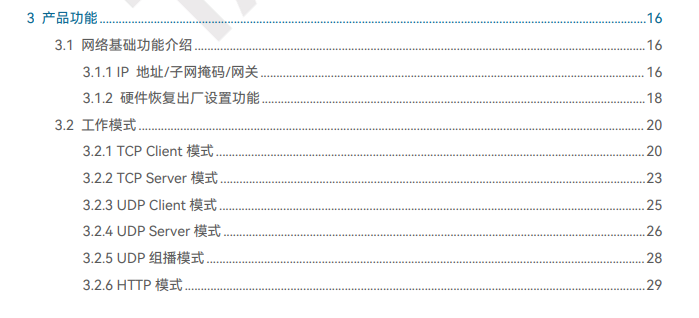

 更多模式
