GPS开发（1）ucenter软件和设置参数

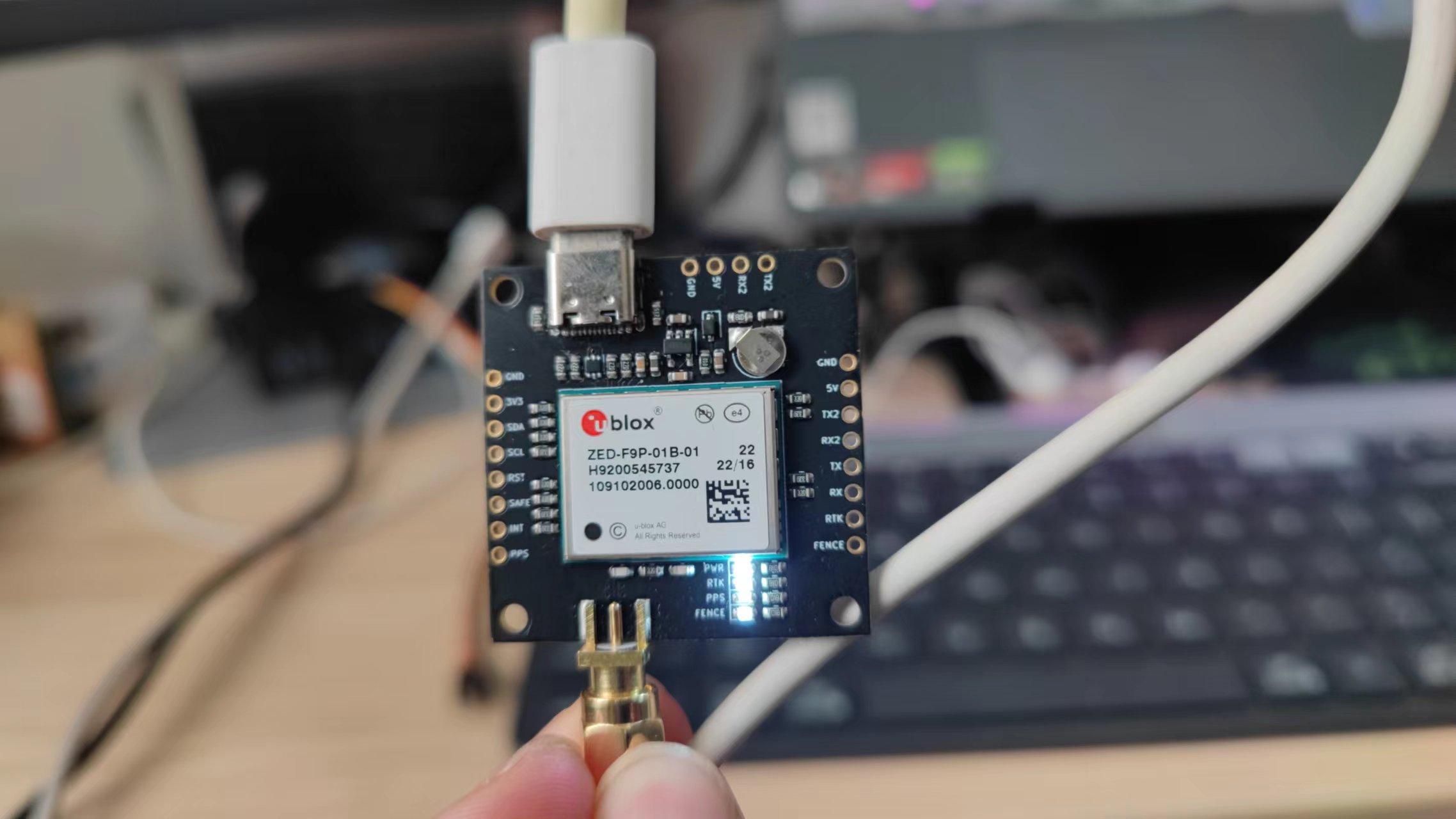

GPS数据口

1 USB口  波特率自适应

2串口1  根据设定的 默认35400  常用设定115200

3串口2  根据设定的 默认35400  常用设定115200



三个口都被识别为串口，USB下单片机指定波特率，USB自适应。











连接调试

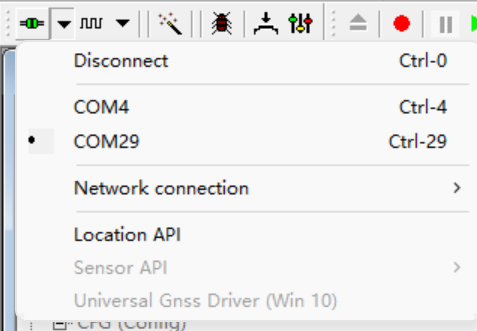

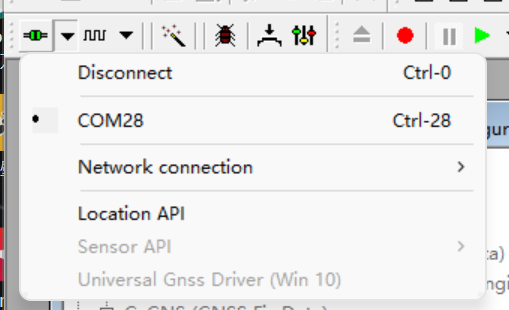

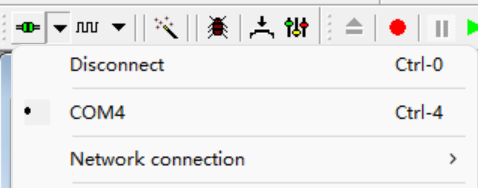

选择串口

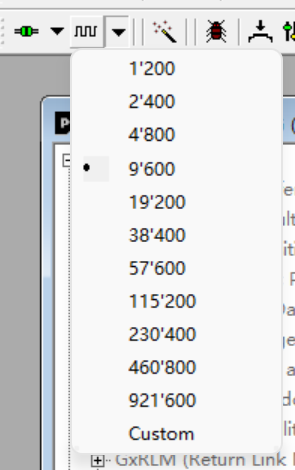

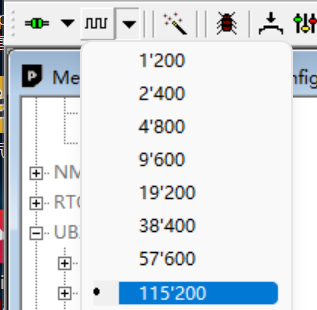

选择波特率 375400（默认）

usb模式是自适应的，选什么都可以

串口1和串口2连接时候，需要选择对应波特率

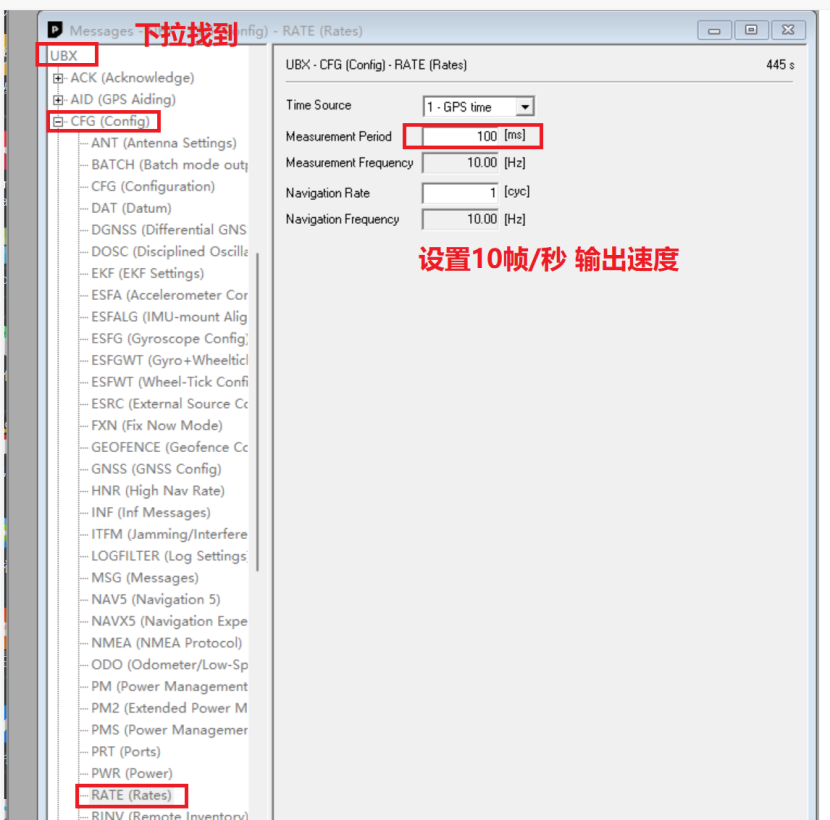

设置GPS输出帧率



















设置哪些串口输出什么样的数据和波特率













 配置1 只开启USB输出

这种针对那输出数据比较多，会导致发送区溢满情况。



======================问题描述

1GPS可以USB和串口1和串口2同时输出，但是在波特率满的时候，输出的消息太多，会导致USB不输出。我们只保留对应的端口输出对应想要的信息。

如果是USB输出，为了避免串口一同时输出name数据导致发送区溢满，可以关闭串口1的同时发送，只保留USB口发送，或者增大发送波特率



=============================问题描述结束



开始配置，关闭串口1的输出

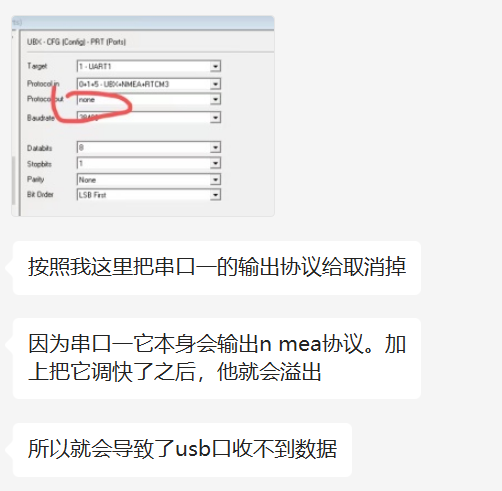

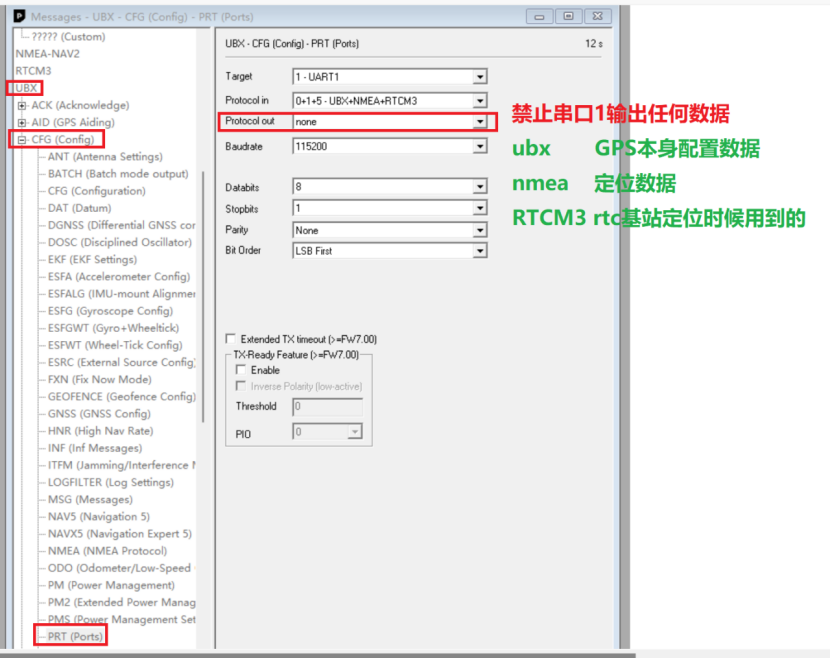

禁止串口1输出任何数据

ubx       GPS本身配置数据

nmea    定位数据

RTCM3 rtc基站定位时候用到的

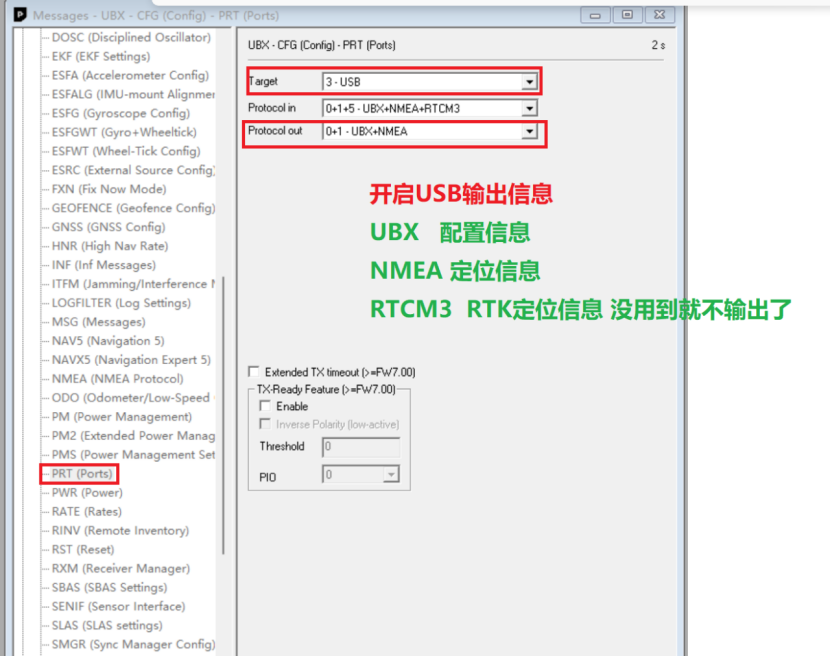

开启USB的输出

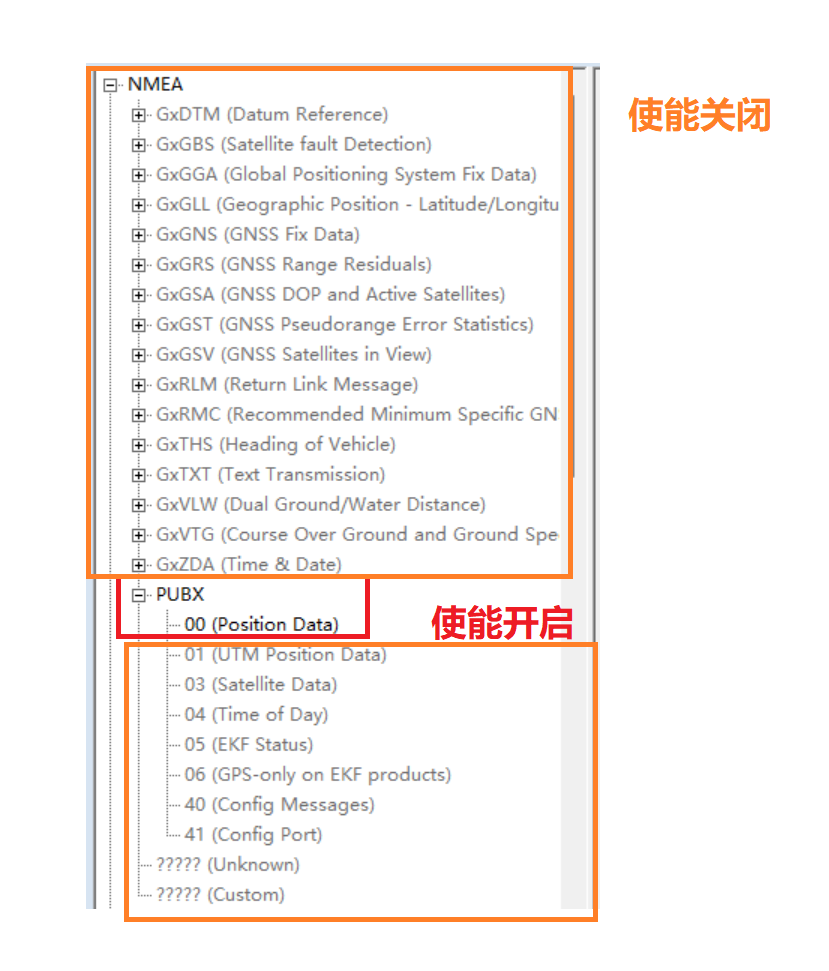

设置需要的帧输出

在上一步其实已经选择了输出什么帧 NMEA帧，这个信息下面又分很多帧格式，但未必是我们需要的。







默认输出的是GxGGA帧

但是我们需要PUBX帧的时候，包含有误差精度的判断

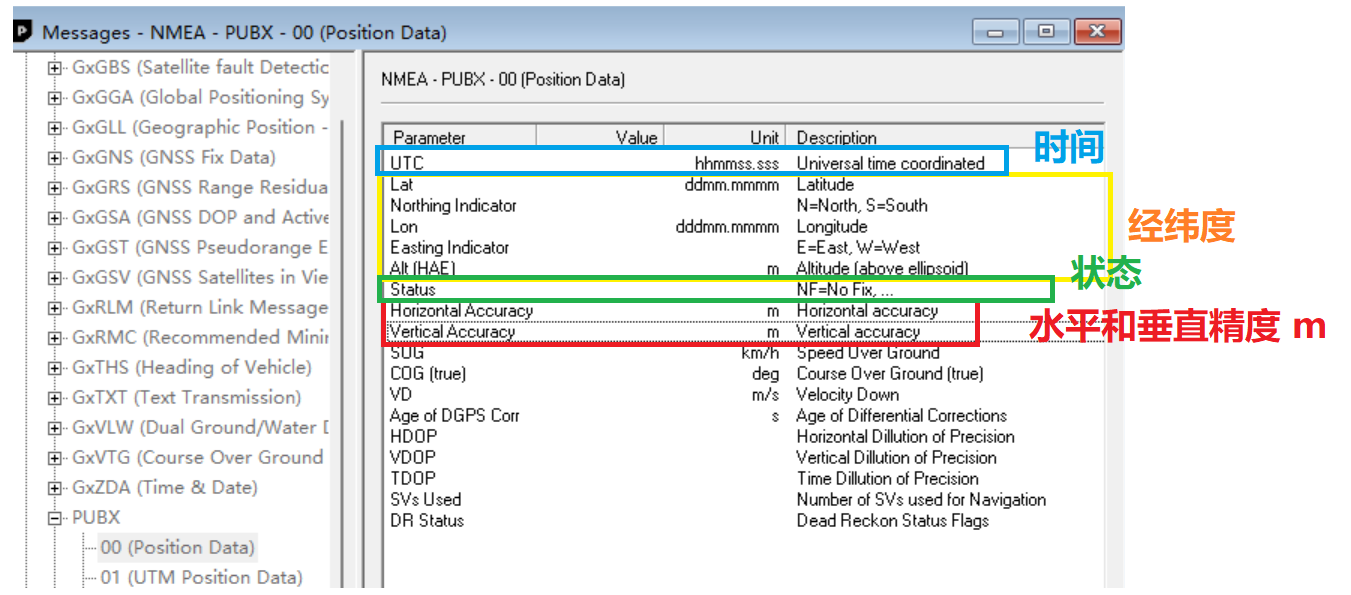

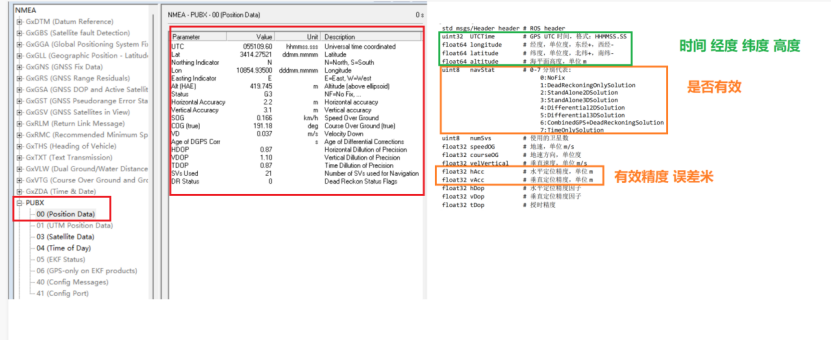

Pubx帧说明











 配置2 设置USB和串口1同时输出

实际使用中我只需要PUBX帧1秒10帧输出，这个帧数据比较少，就算USB和串口1同时输出也不会溢满出现问题。

实际使用时候，不小心把USB口别掉了，只能去手机店维修，焊接一个typec上去。如果USB完全坏掉没得修，那么什么也得不到，智能整体换PCB底板。

为了靠谱性，要防止一旦USB口坏了，就USB没有数据了，串口1还能使用输出，因此这里把串口1也开启输出，在只是用PUBX帧数据前提下，两个同时输出不会出现溢满的情况。

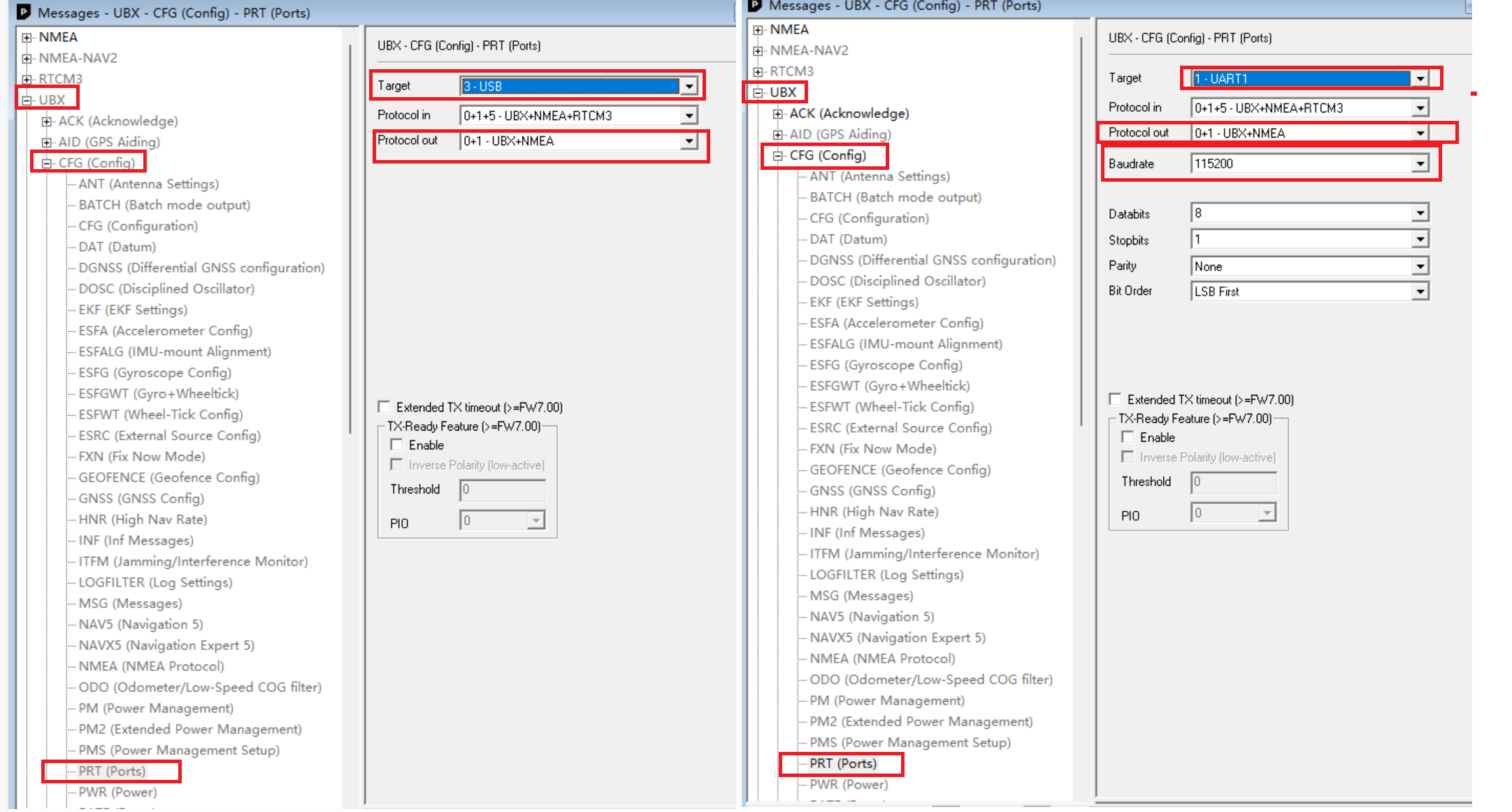

1设置串口1输出和 设置usb输出

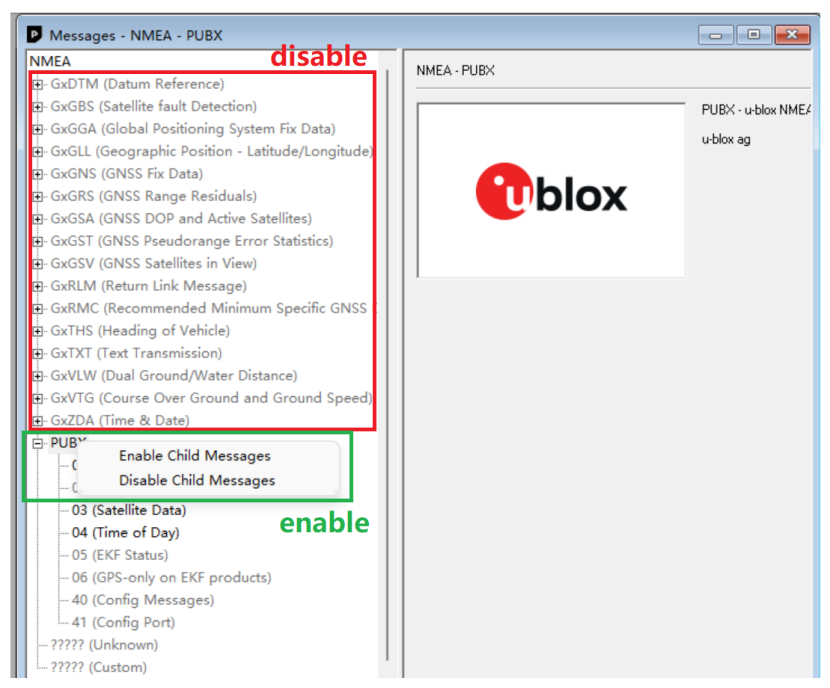

2 只保留需要的帧

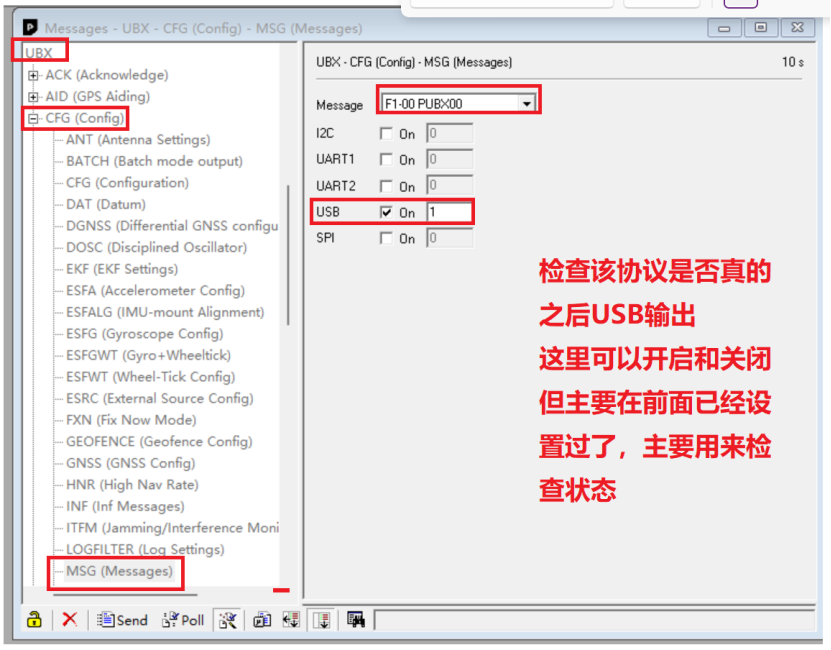

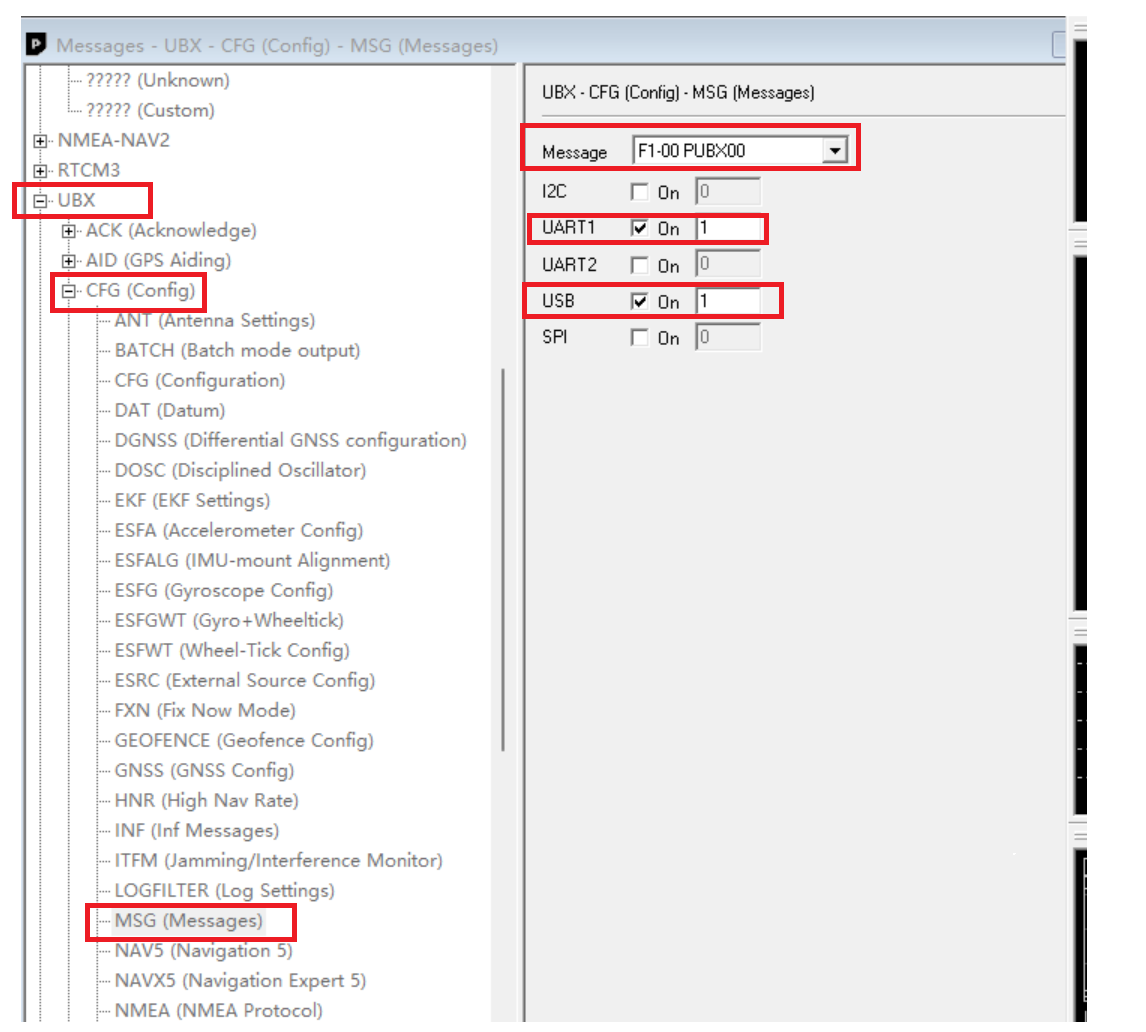

 3 检查USB和串口1是否开启PUBX帧输出





4临时保存验证

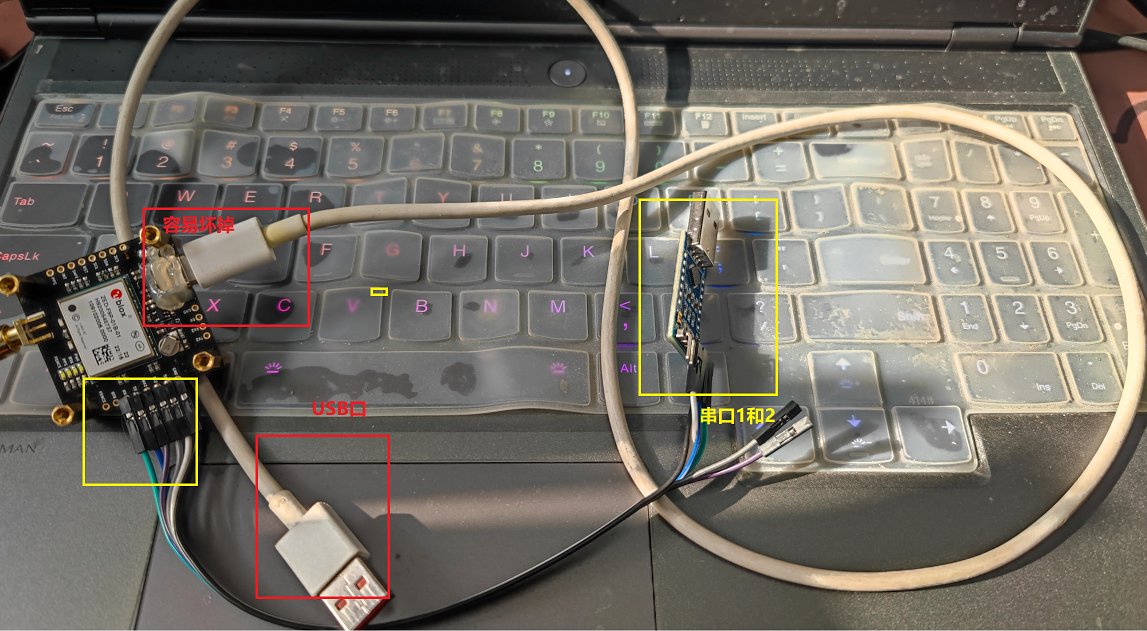

 USB转TTL











 1秒10帧

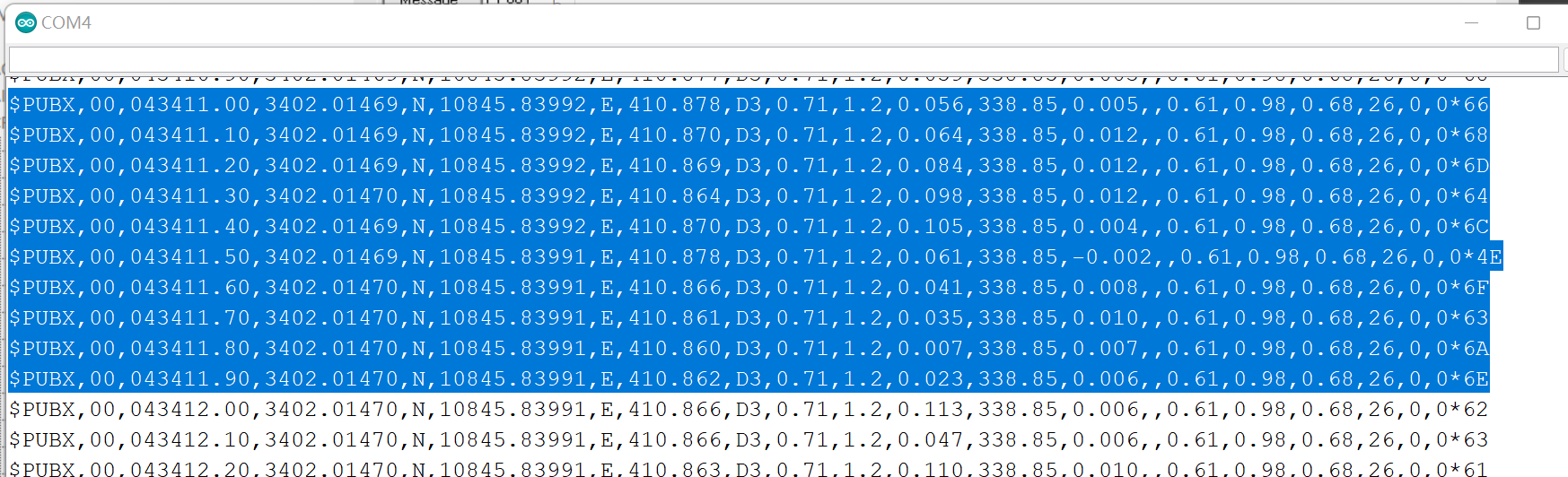

验证USB口



 USB口波特率自适应  无所谓选择

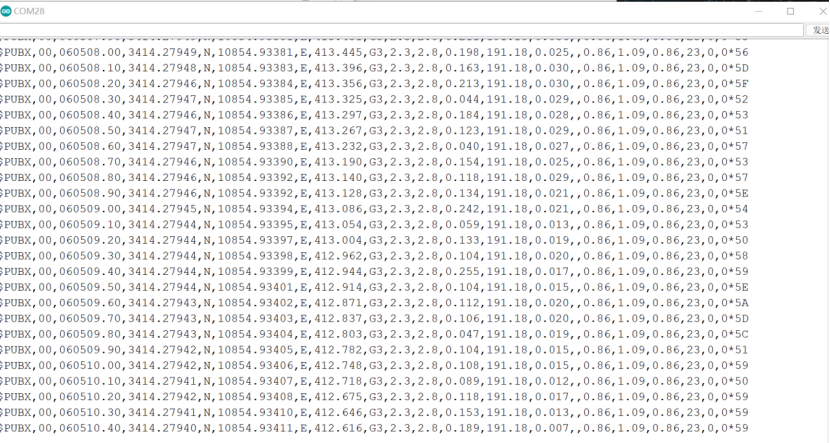

  1秒10帧







到此已经设置USB和串口1双输出

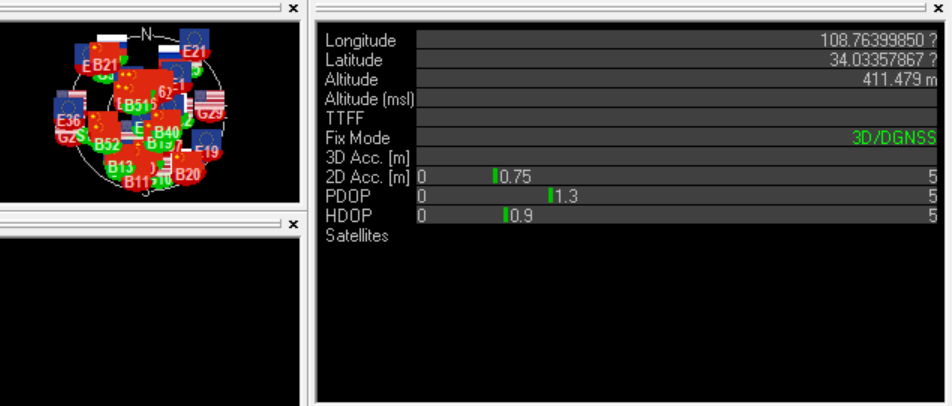

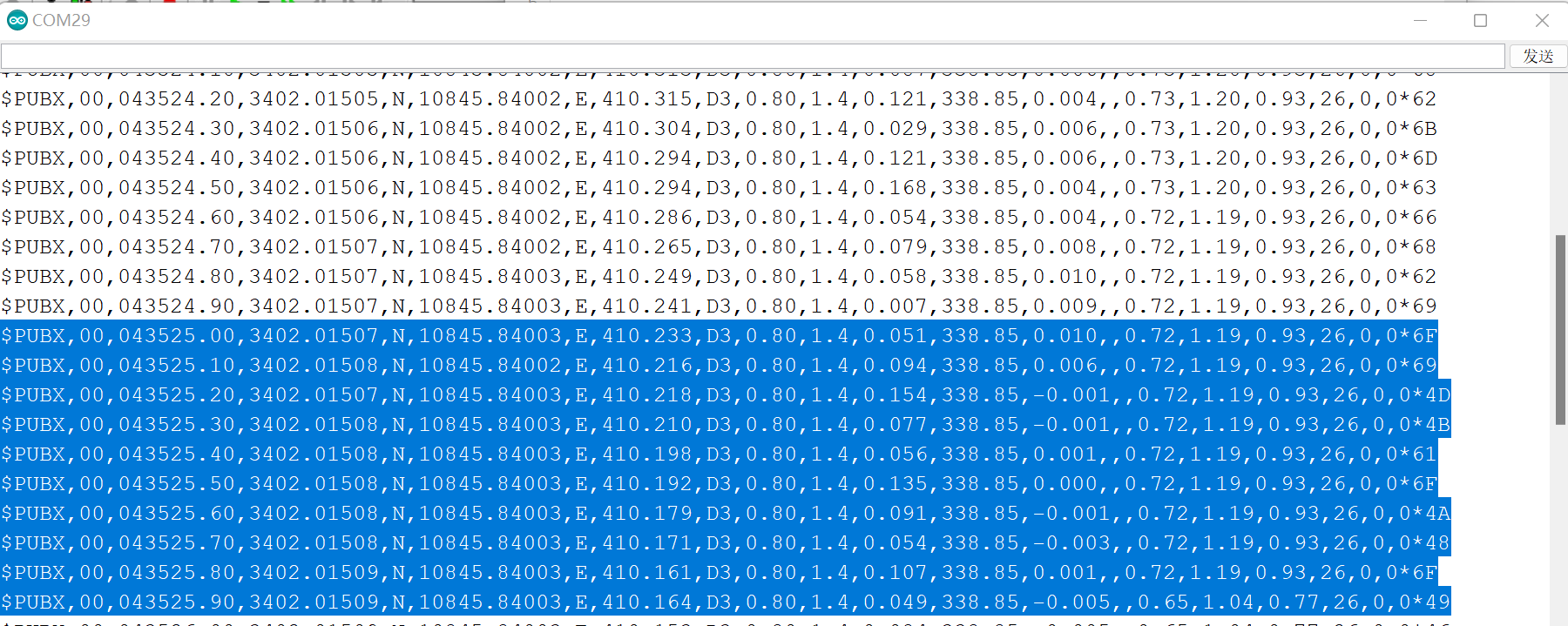

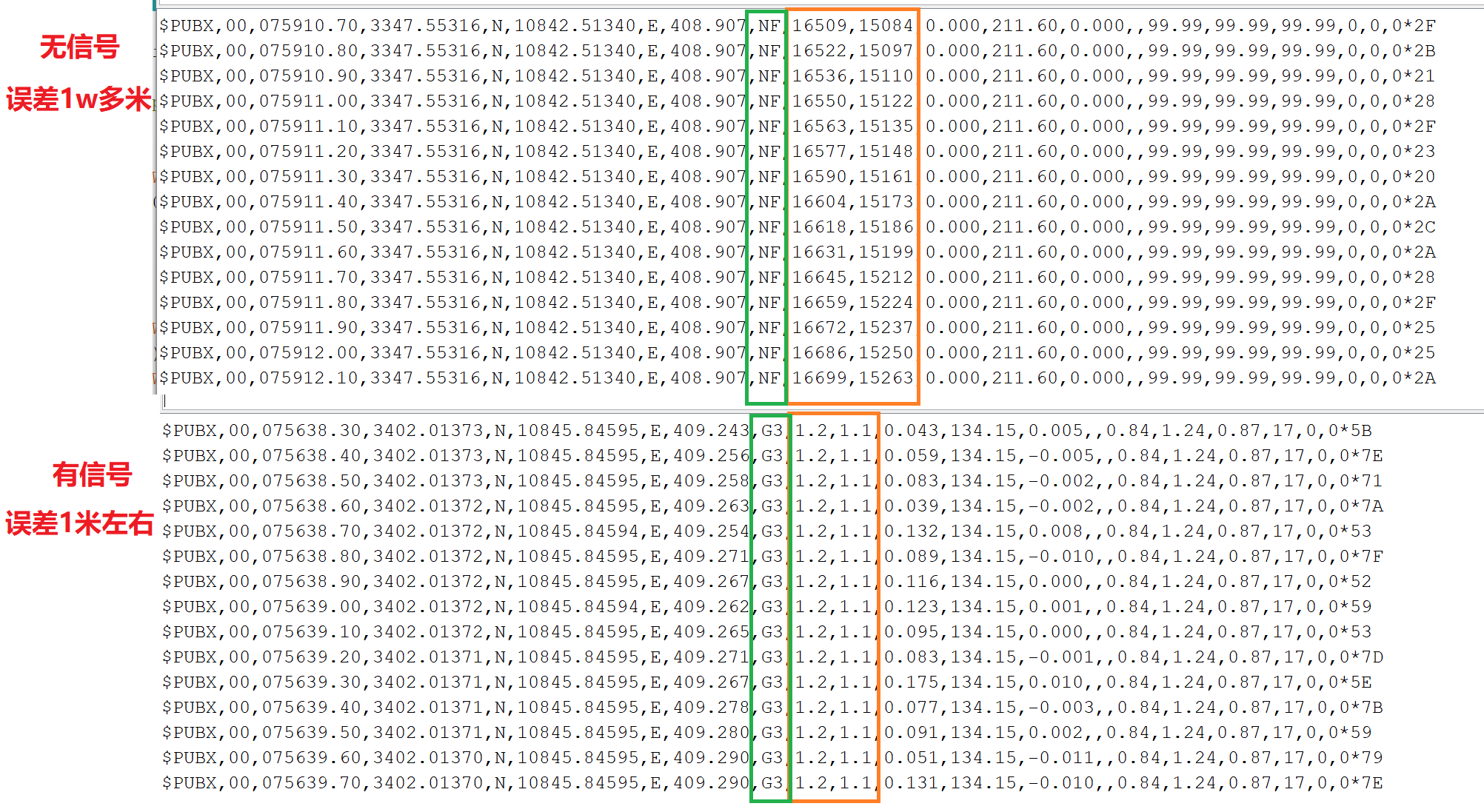

 没信号时候输出对比有信号输出

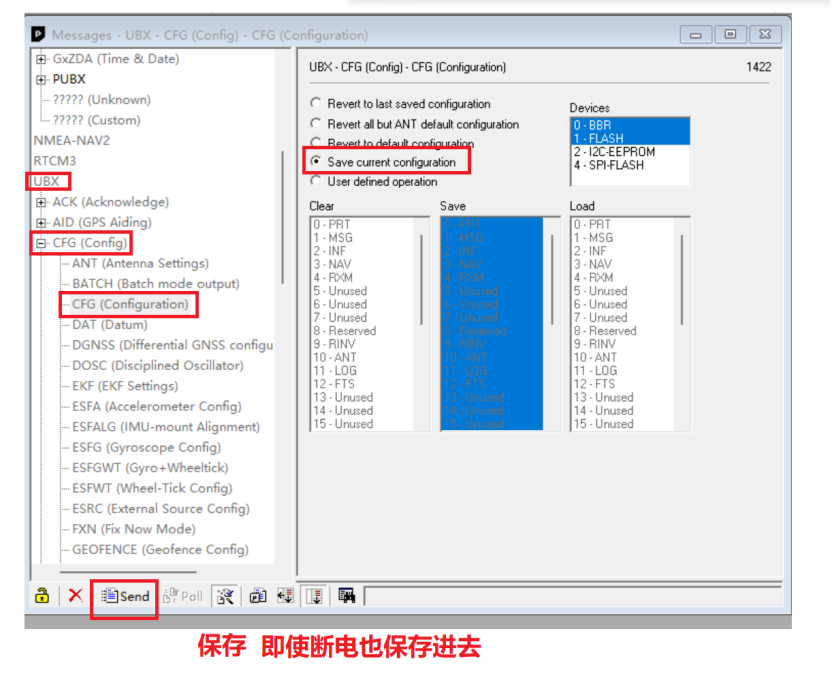

保存数据

最后一部必须来这里，而不是单纯在别的地方点击send按键，这里才是断电保存，其他地方都是临时性保存。









验证设置

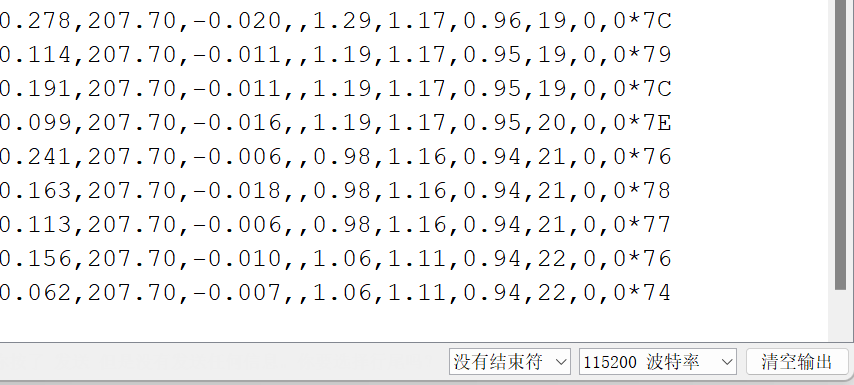

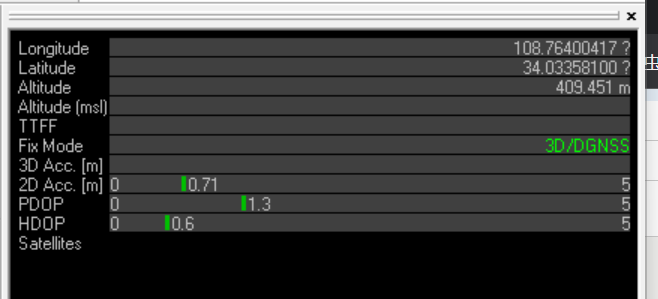

1 ucenter本身查看数据是否正常



断开串口

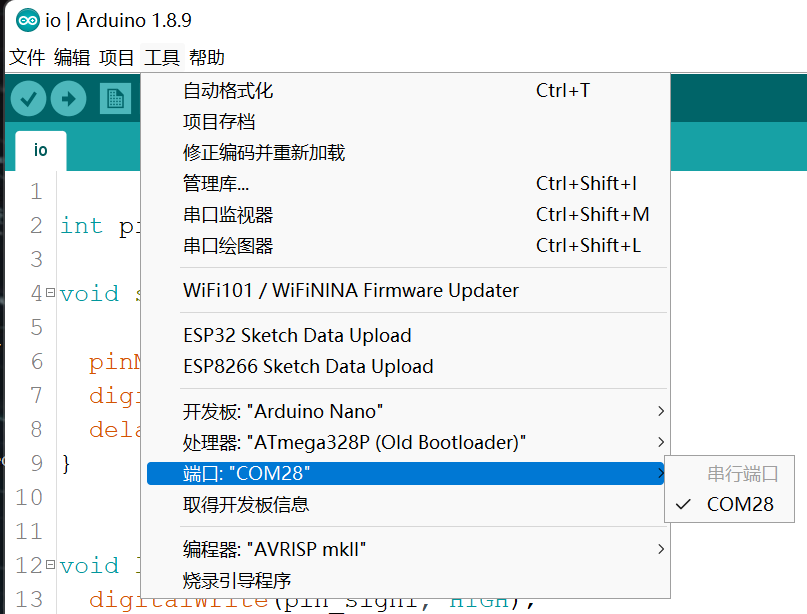

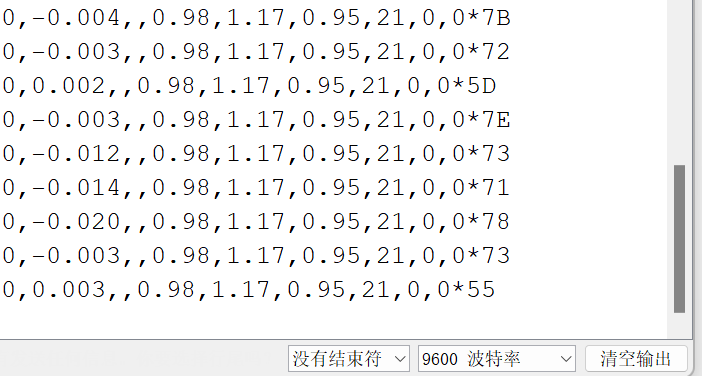

2找个串口软件

















 USB模式波特率自适应
