SolidWorks2020学习（A1）机械臂小技巧

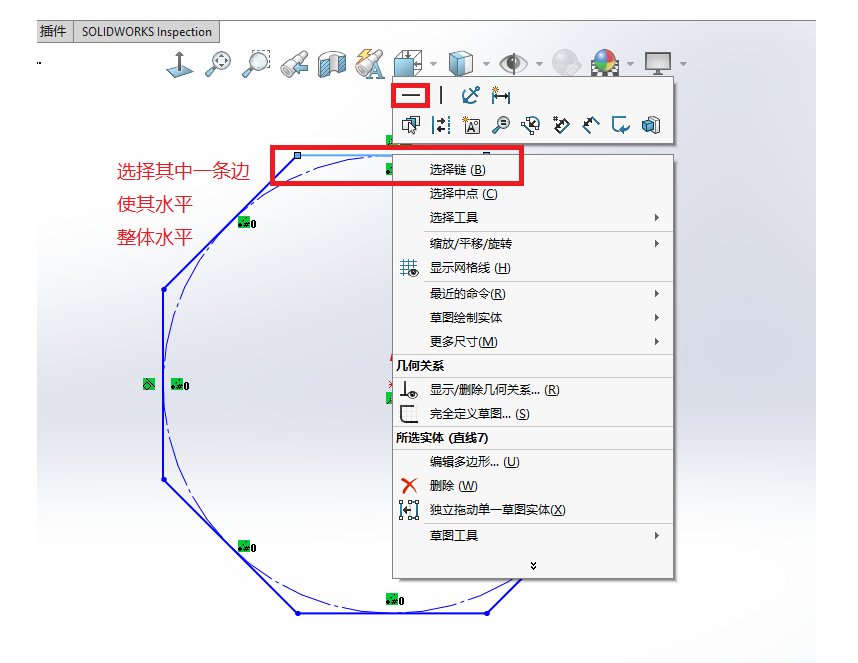

1多边形水平

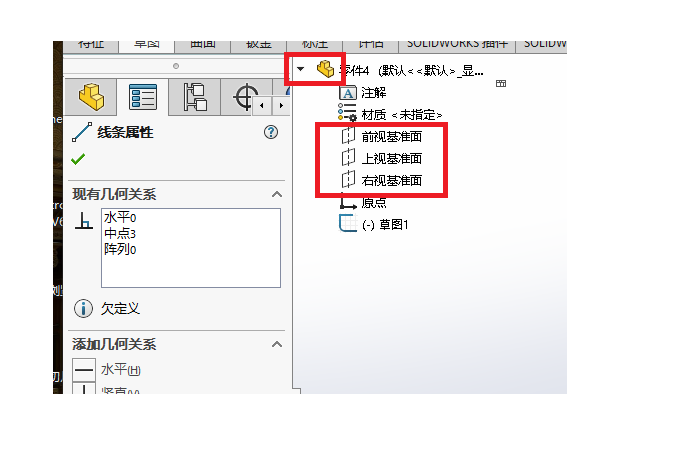

2 添加新的参考面 选择现有的基准面

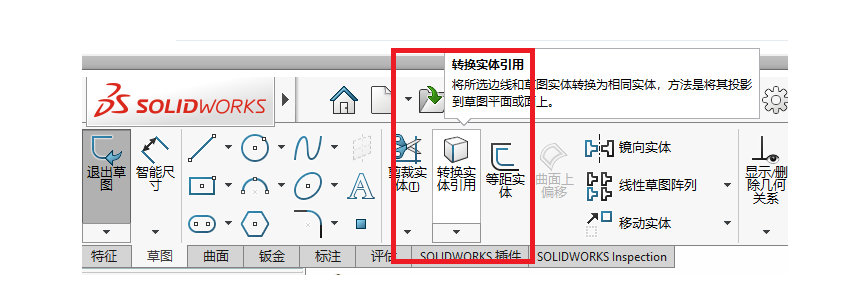

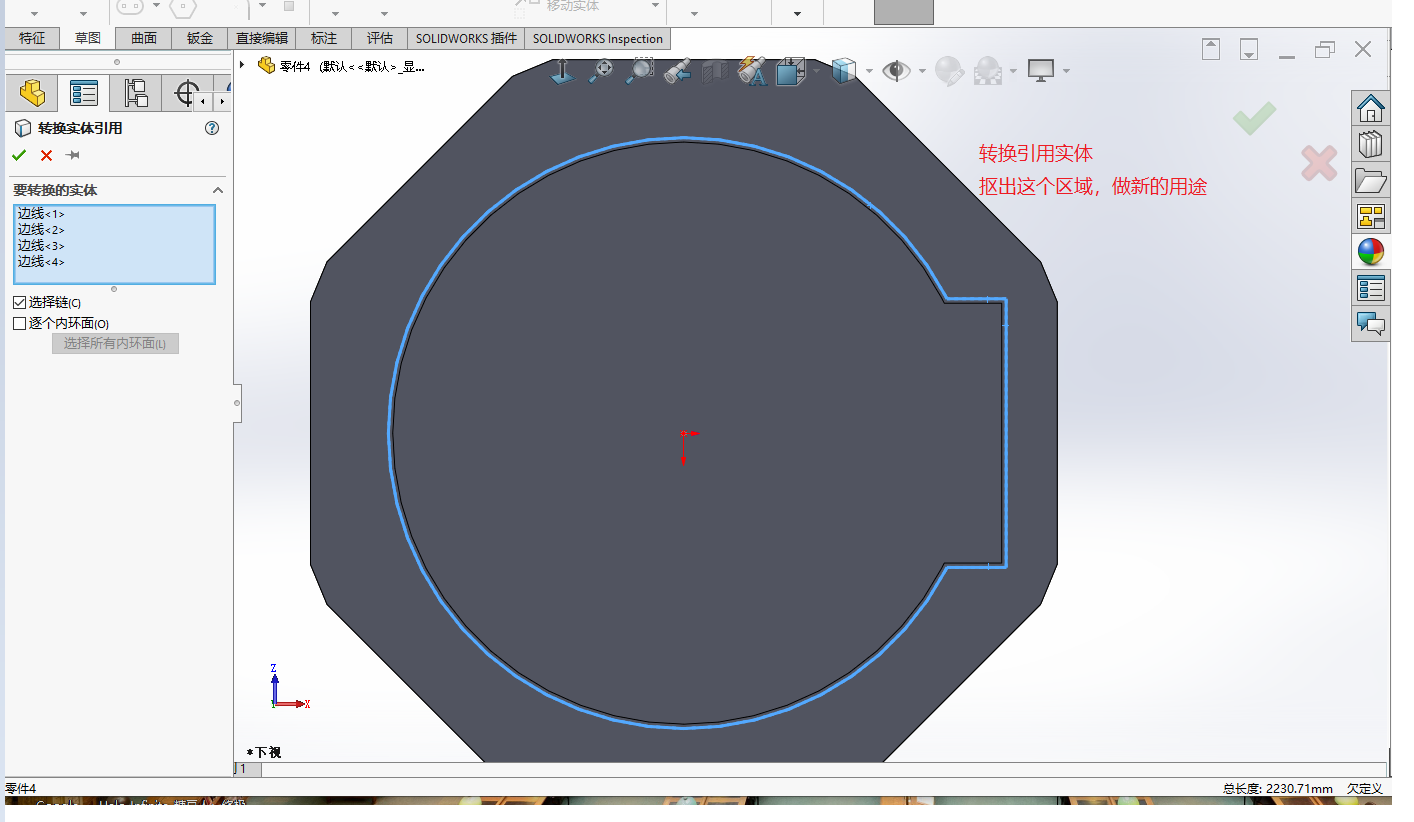

 3 实体引用 ，配合剪裁，将不同草图的不同线段引用过来到当前绘画的草图

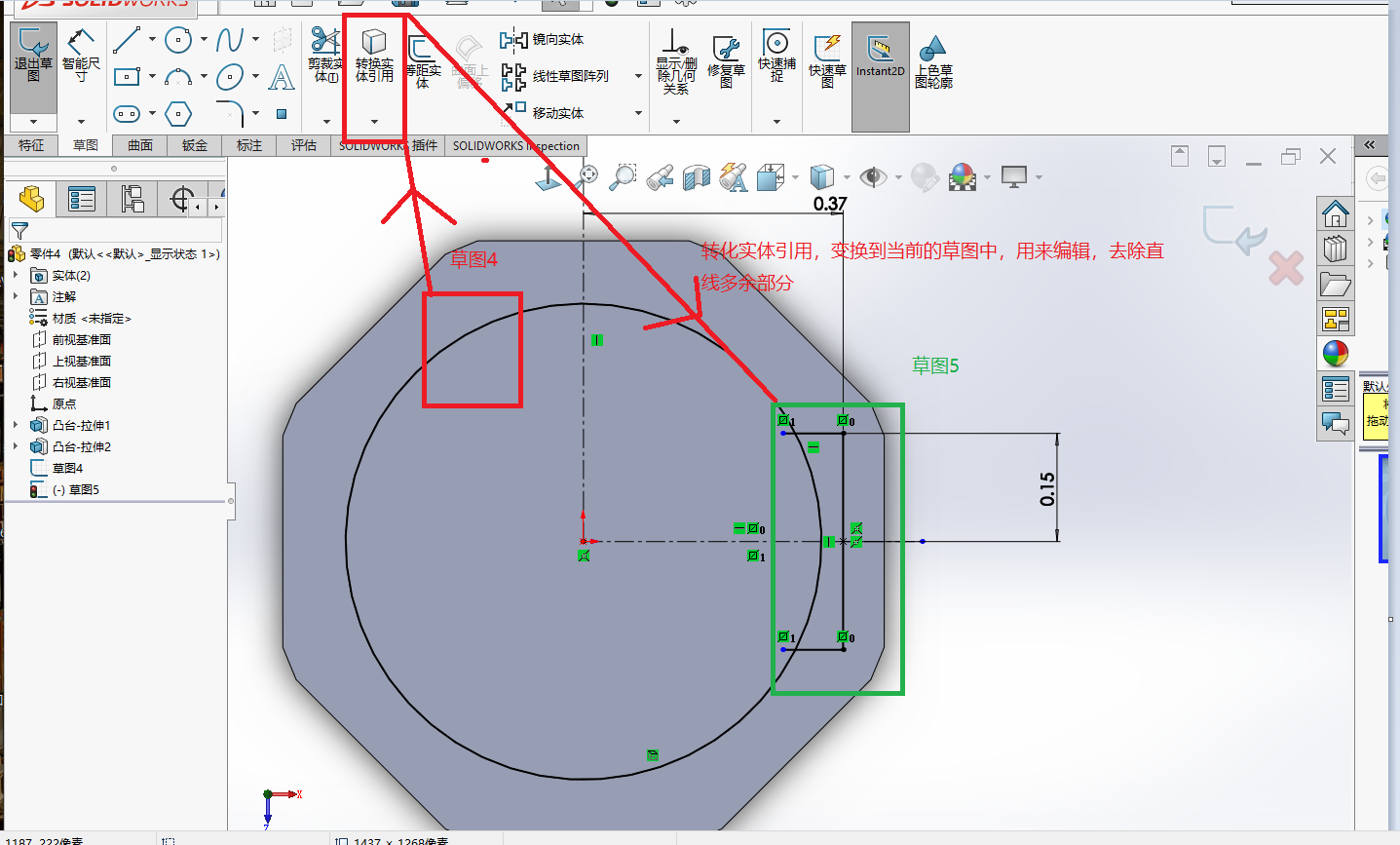

 样例1

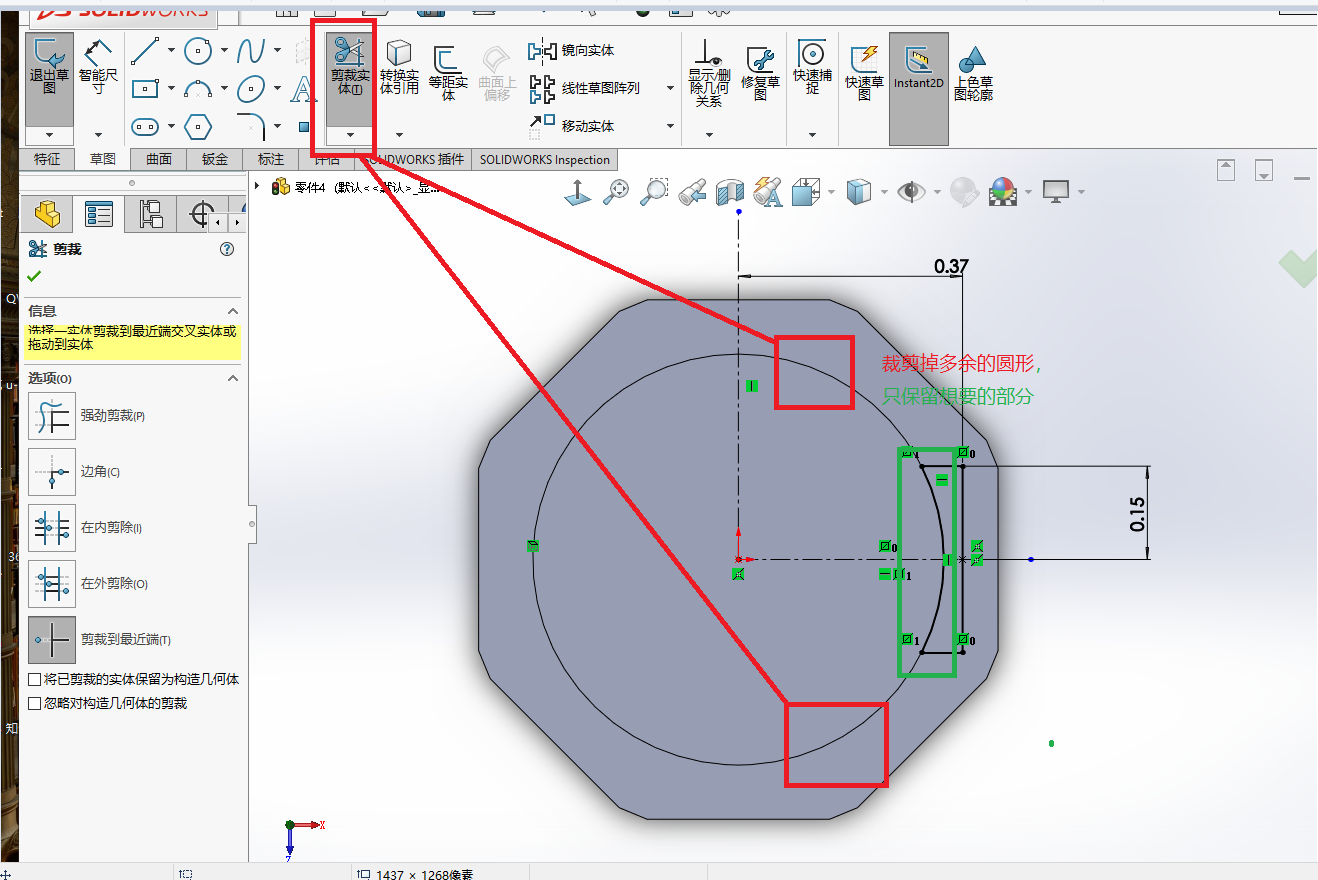

样例2

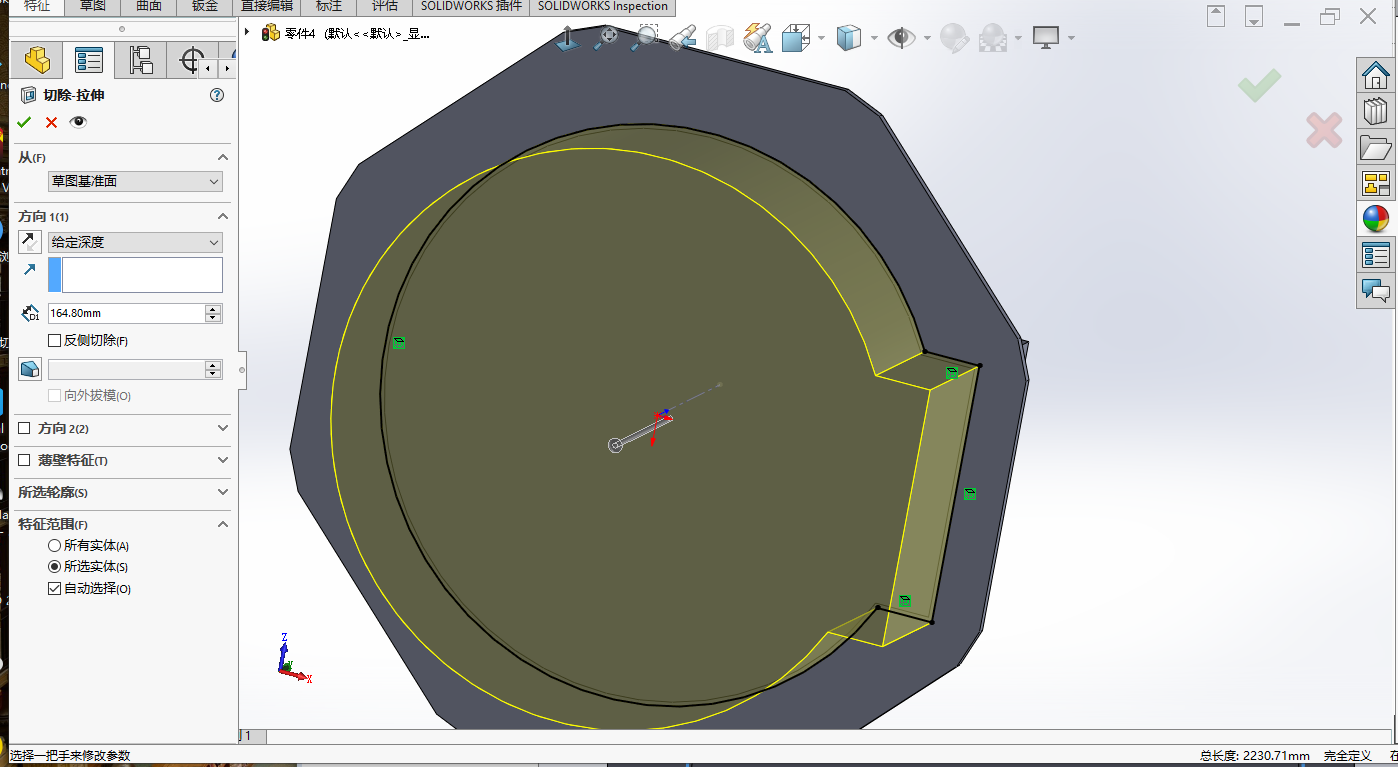

用于拉伸切除





4拉伸时候是否选择合并结果

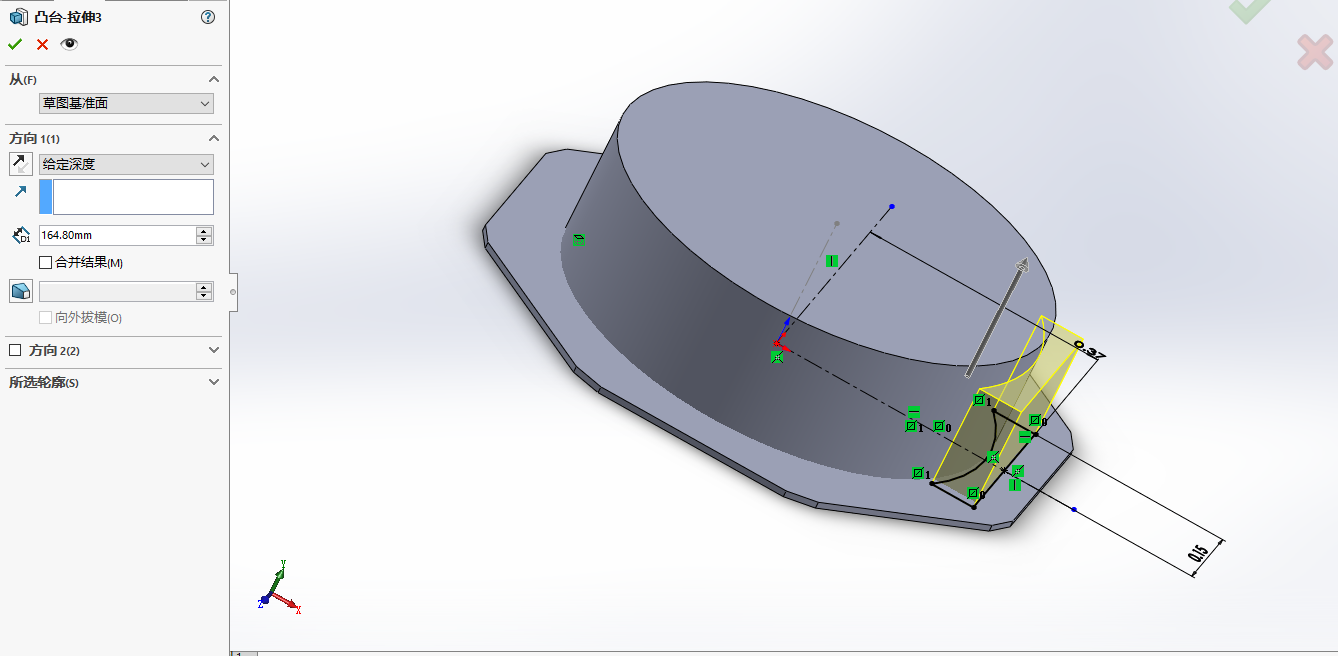

不选择

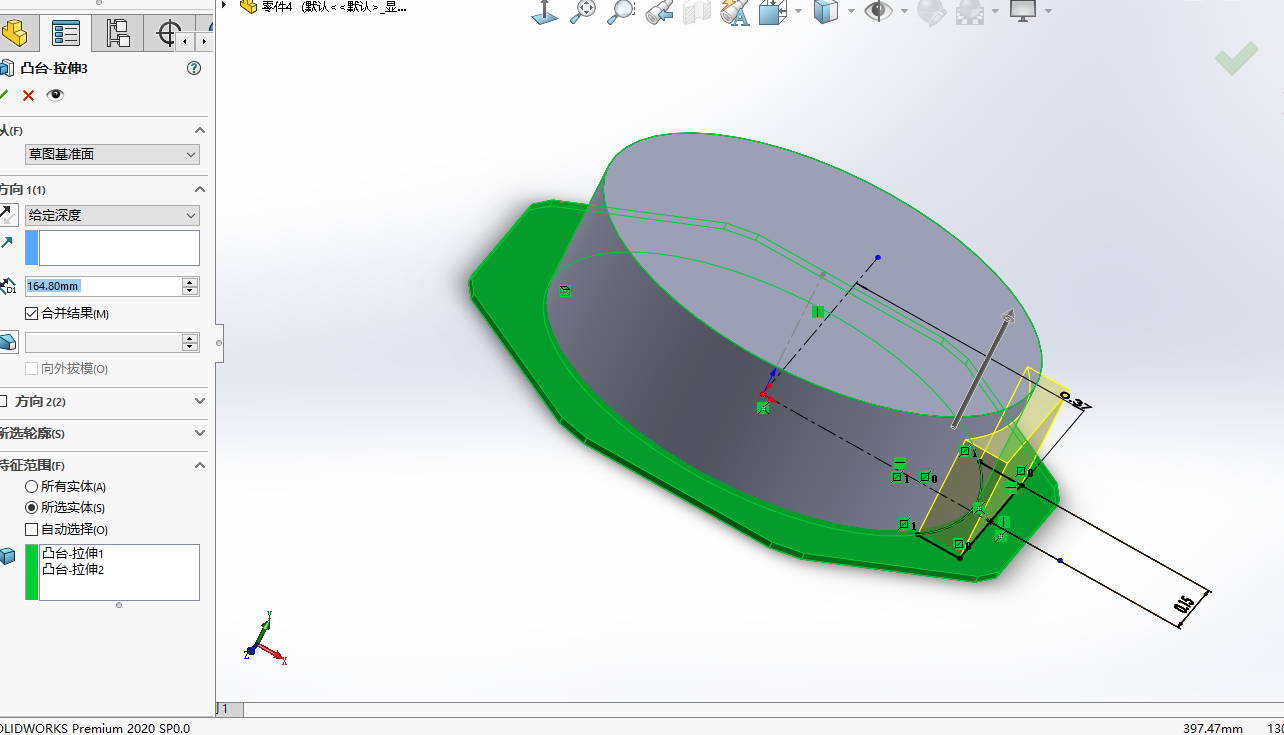

 选择

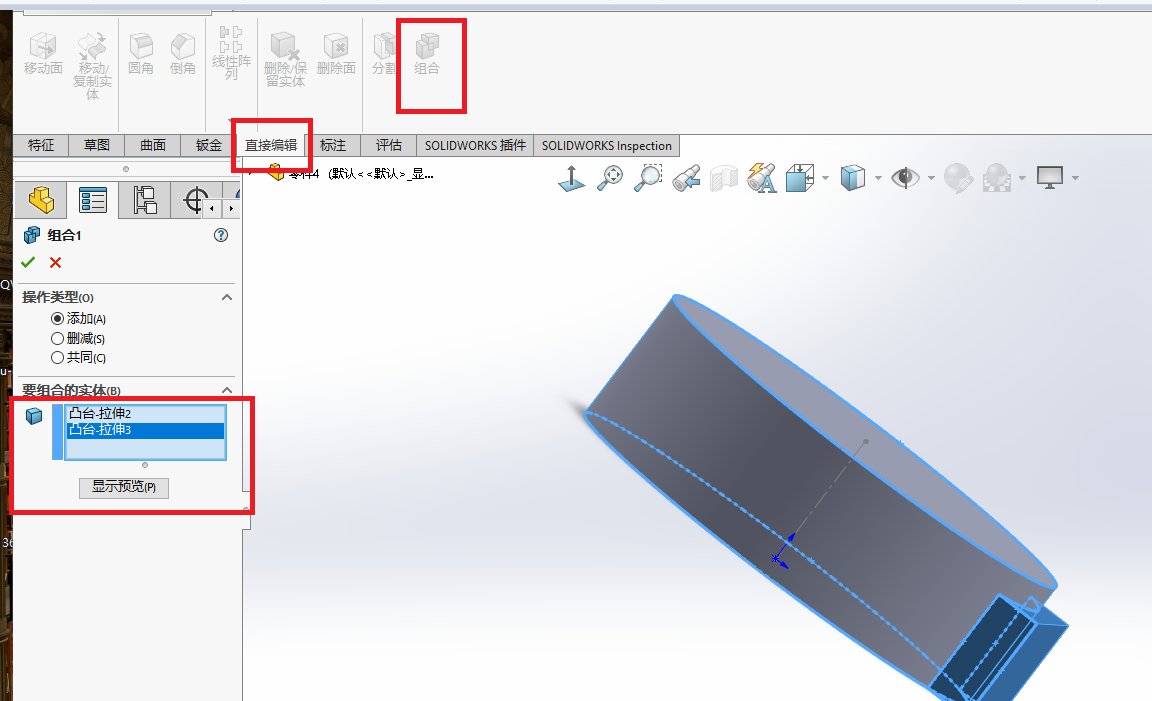

5组合结果 变为整体用于抽壳

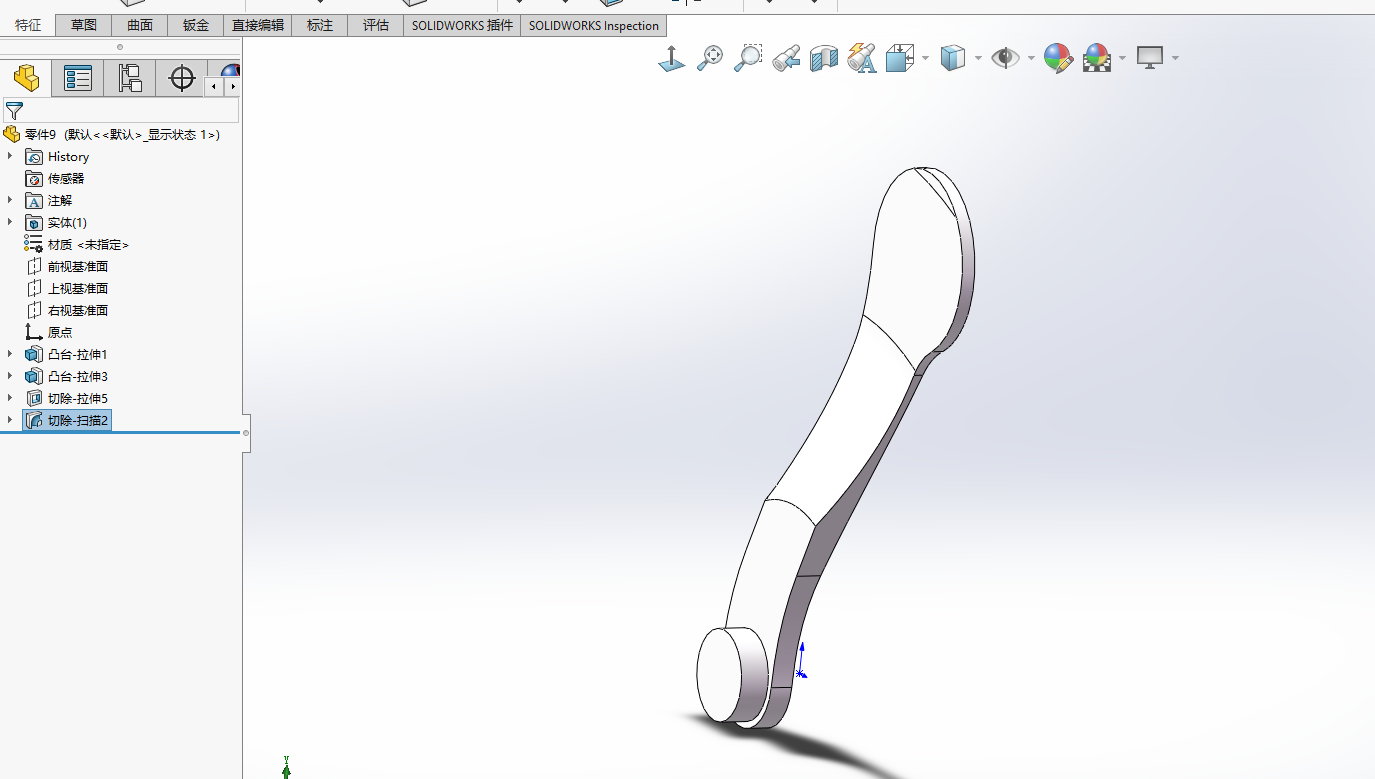

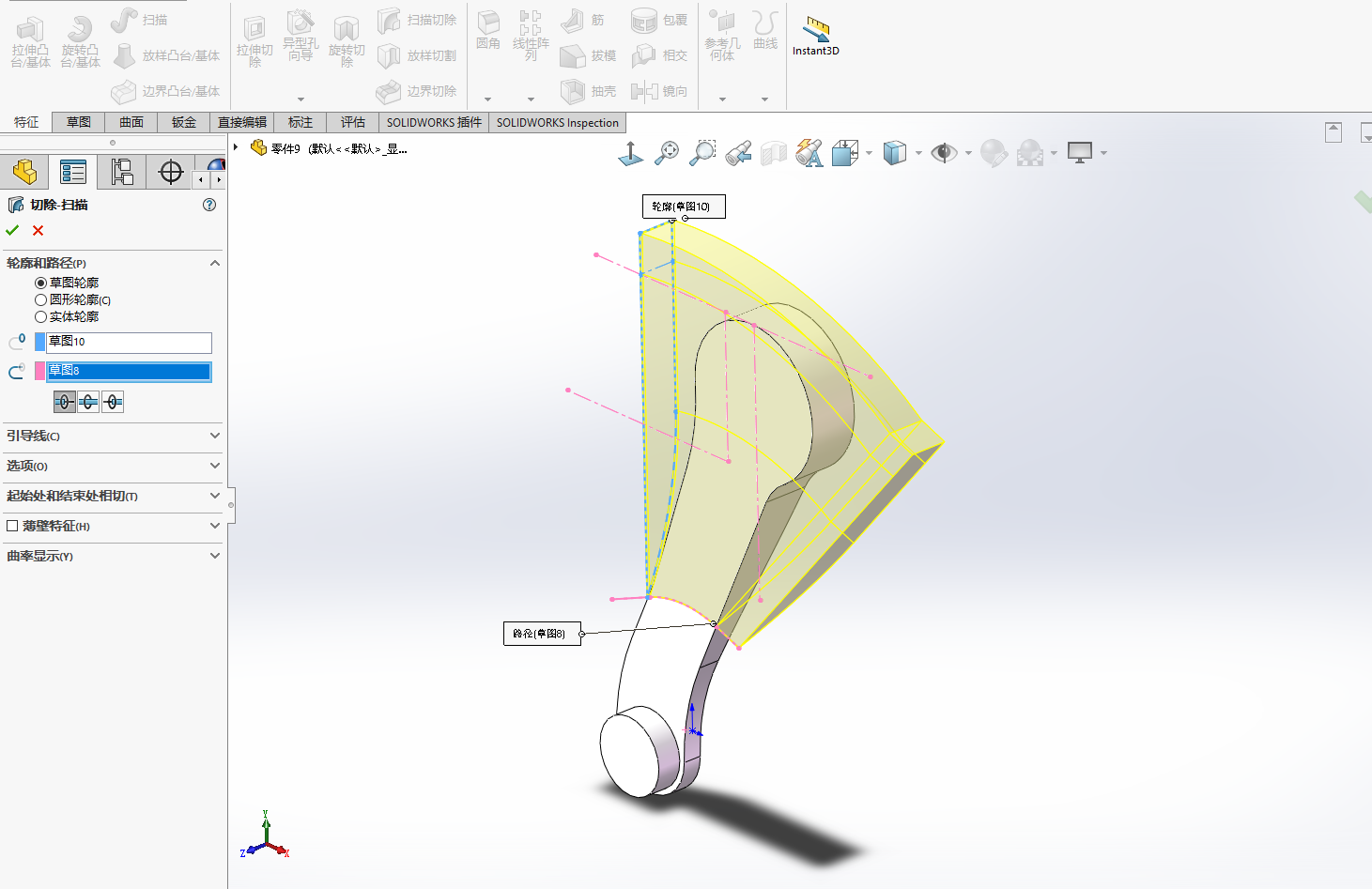

扫描切除和拉伸切除的奥义

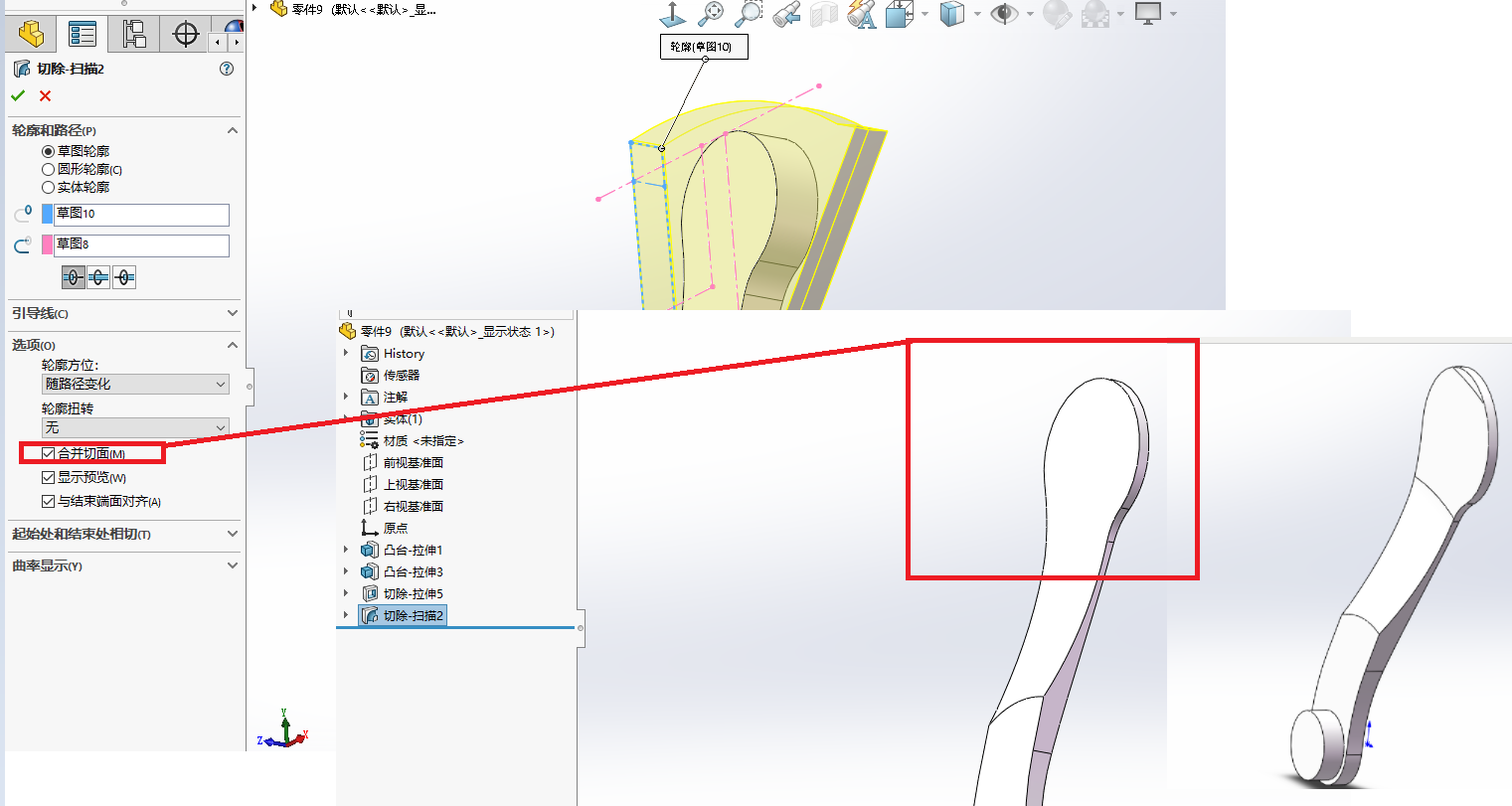

选择是否合并切面

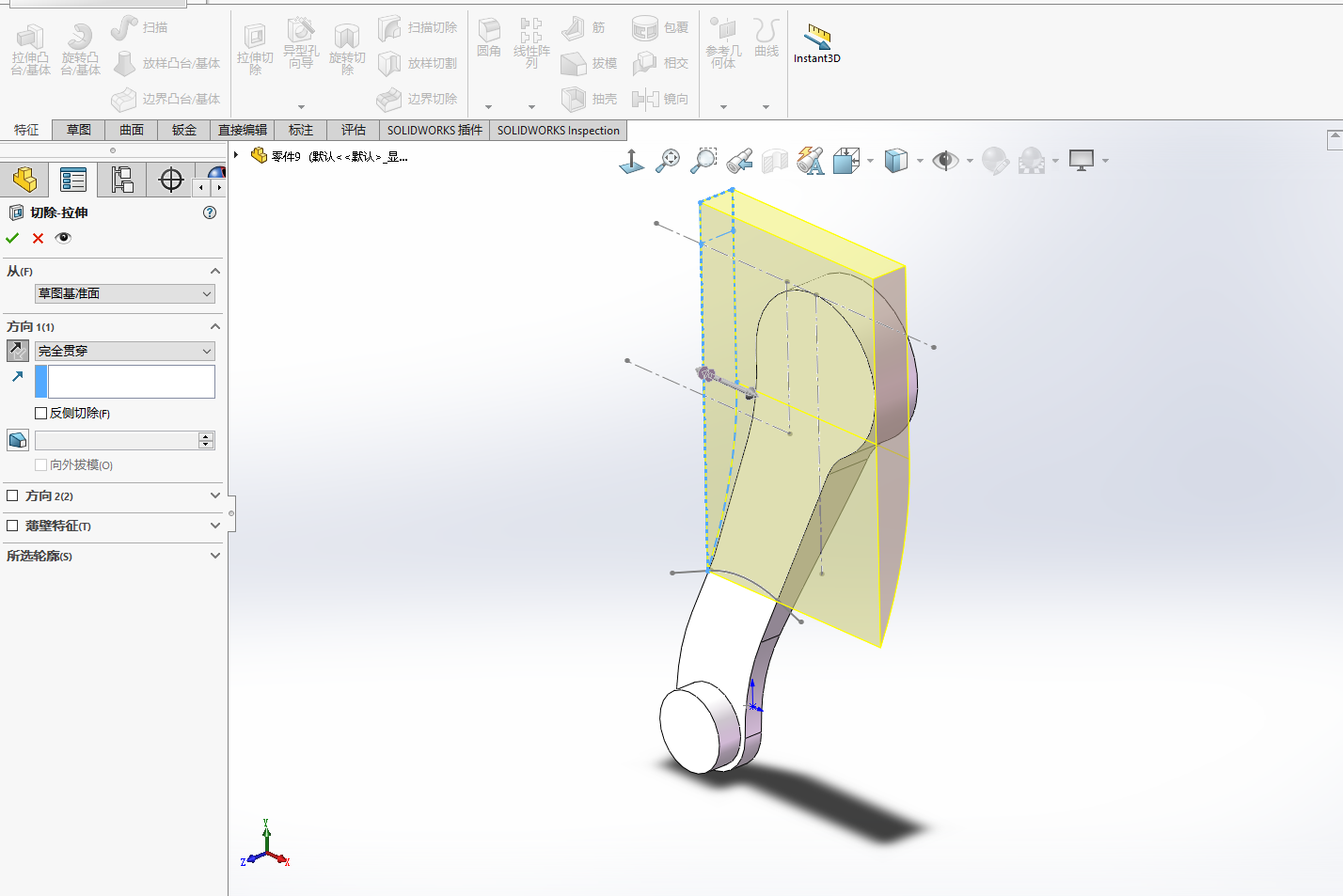

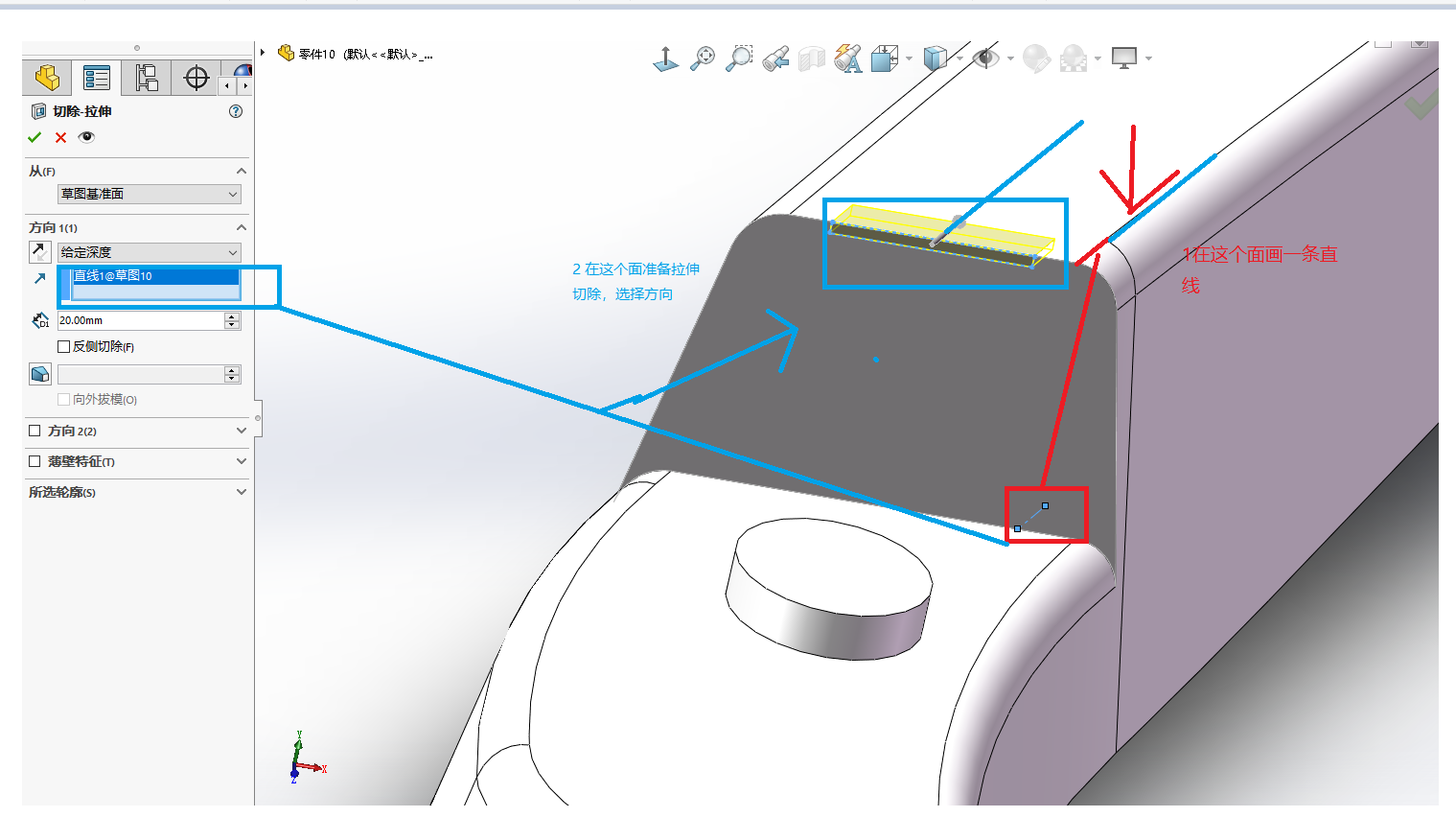

沿着某个方向拉伸切除
