zigbee无线串口

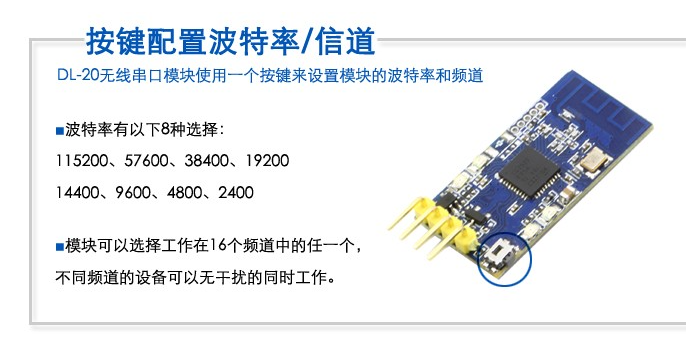

2.4G zigbee无线串口收发模块 CC2530数据透传 点对点广播模式TTL

连接参考

https://item.taobao.com/item.htm?spm=a1z09.2.0.0.693f2e8dthmJVV&id=536534170165&_u=h1qf7bf5f801















----------------------------------------------------------------------------------------------------------

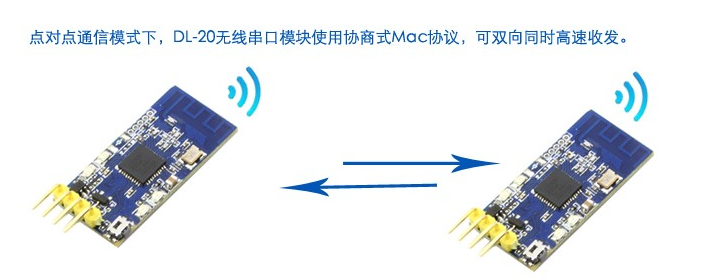

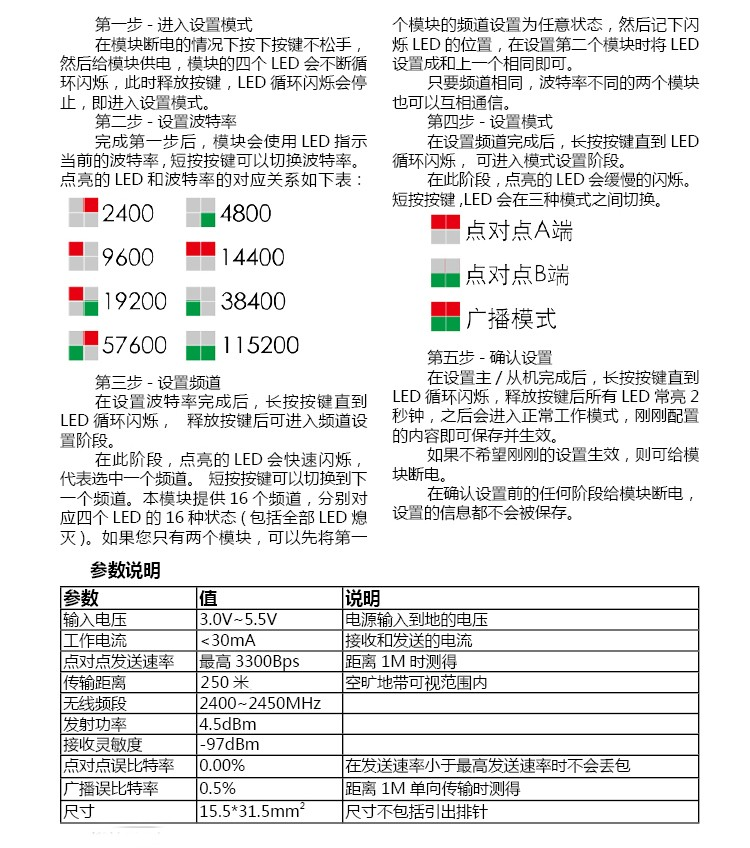

 点对电通信

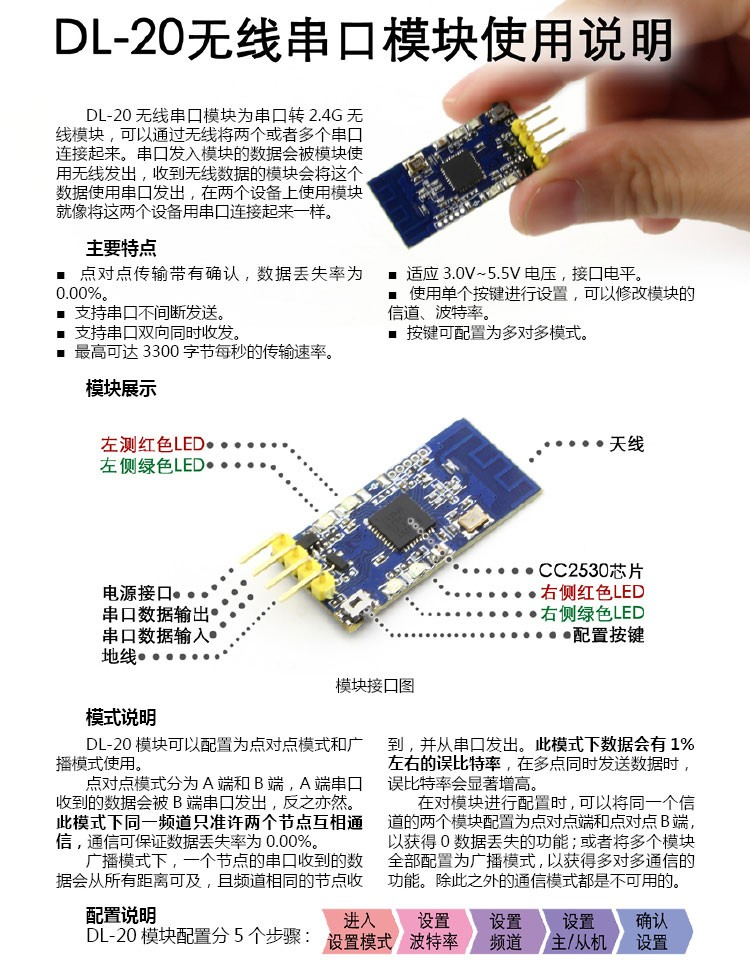

1 断电，长按按键，在上电，4灯频闪后，松开

2 短按切换，选择波特率9600



 3 继续长按4灯频闪切换到下个状态

 短按选择工作模式

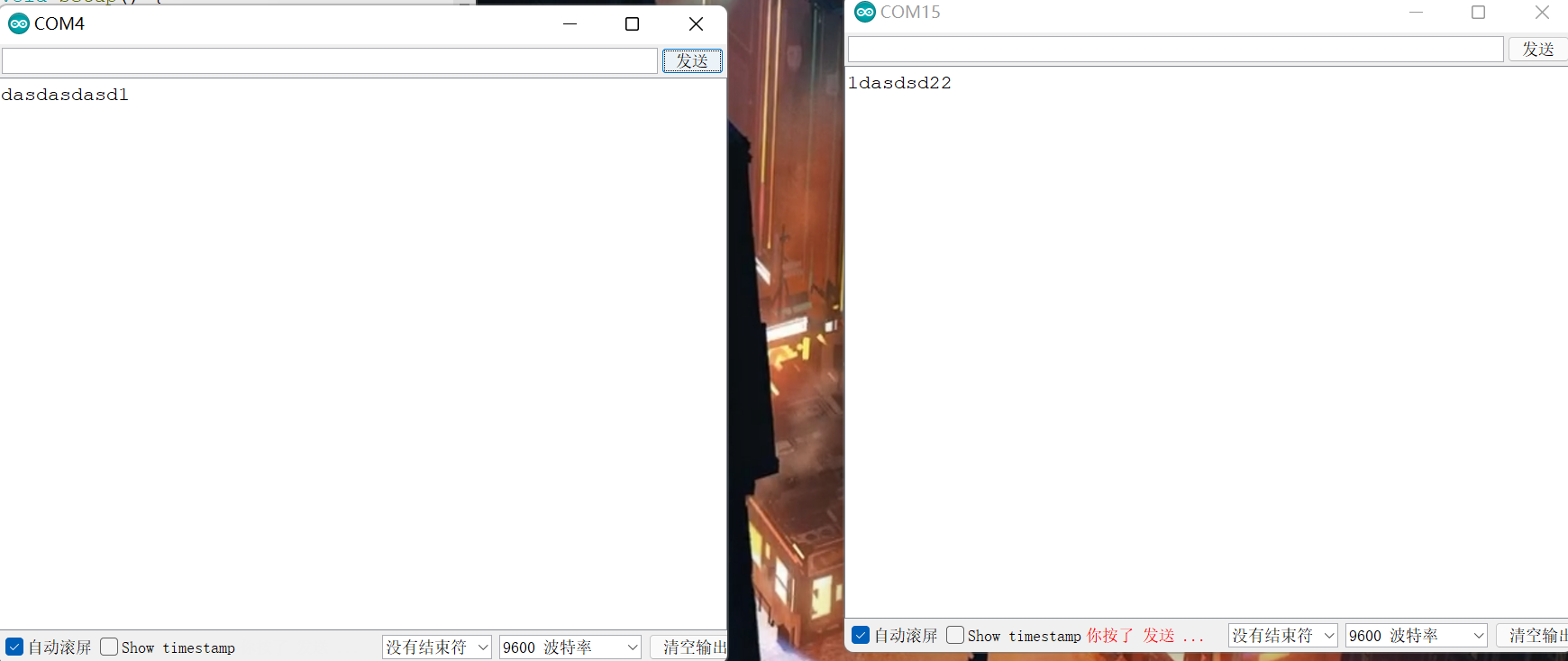

点对点 一个A  一个B



 4 继续长按4灯频闪切换到下个状态，之后4灯常亮2秒进入正常模式
