(1) STM32移植到arduino上开发

最新bug

先用这个软件验证是否可以进去



然后关闭重启arduino 单独插着设备 在烧录一次

 似乎烧录一次就要重启一下软件，最好单独插着设备





https://blog.csdn.net/bobo184/article/details/84349184

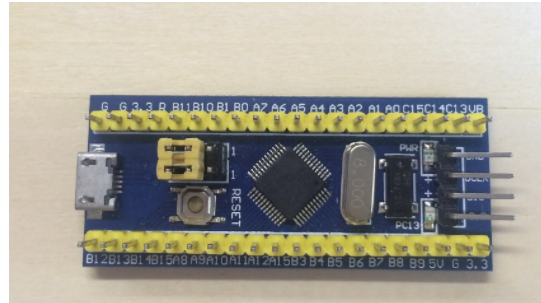

 引脚图













下载和烧写Bootloder



首先我们要下载Bootloader，进入刚刚那个人的另一个开源项目，地址如下：
https://github.com/rogerclarkmelbourne/STM32duino-bootloader/tree/master/binaries

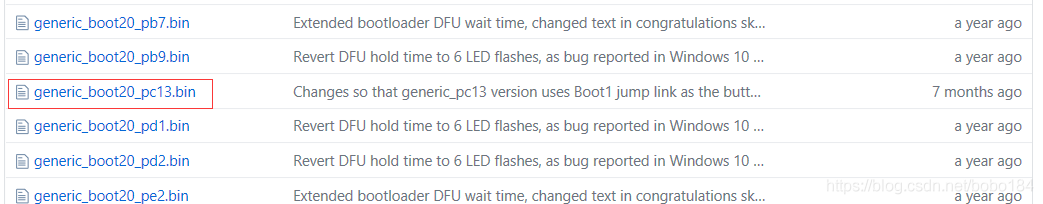

选择你的STM32最小系统板的除电源指示灯外的另一个LED所对应的接口名字的文件下载（一定要选择对应的），我的板子为PC13，所以下载这个：

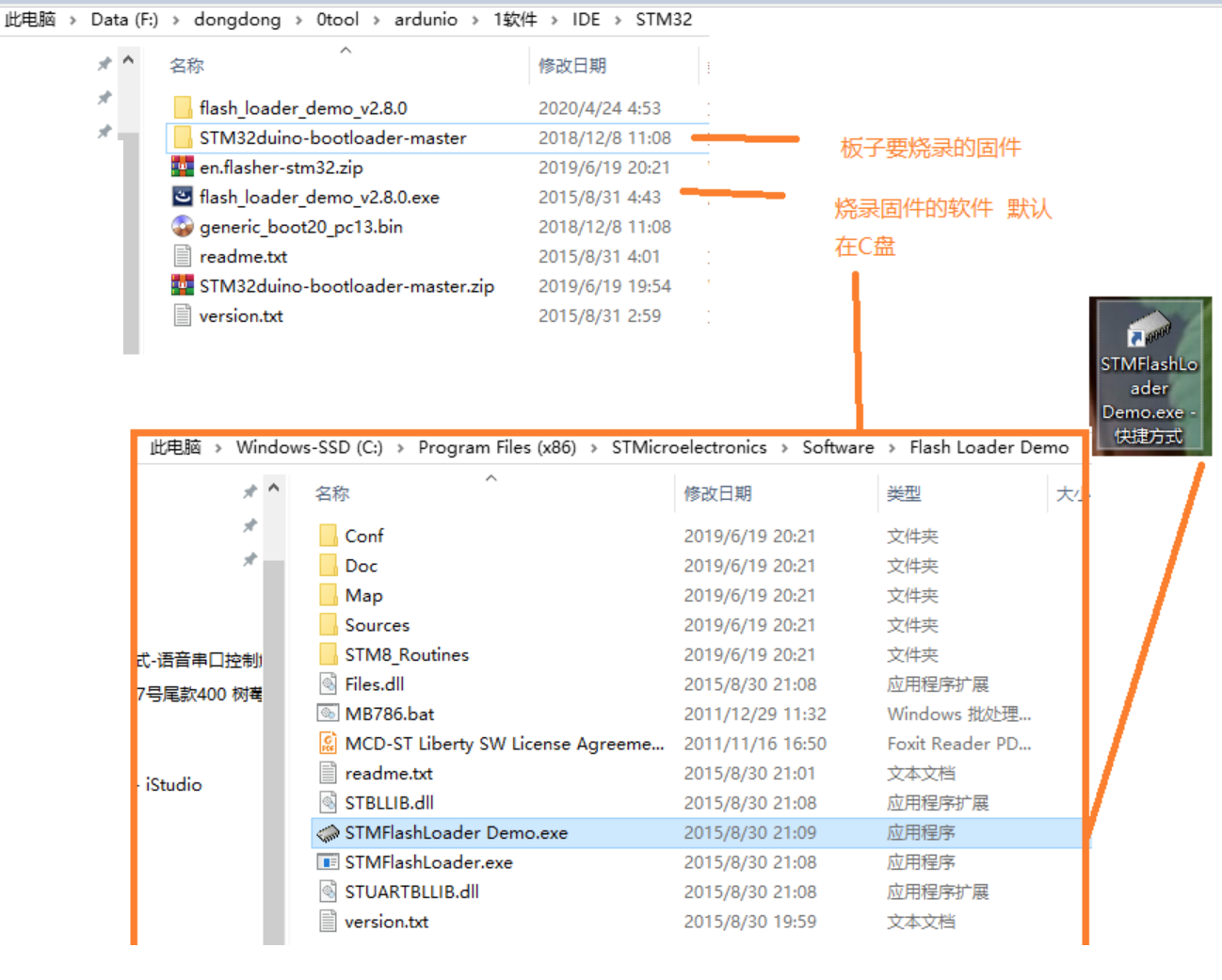

 自己下载的地址

C:\Program Files (x86)\STMicroelectronics\Software\Flash Loader Demo

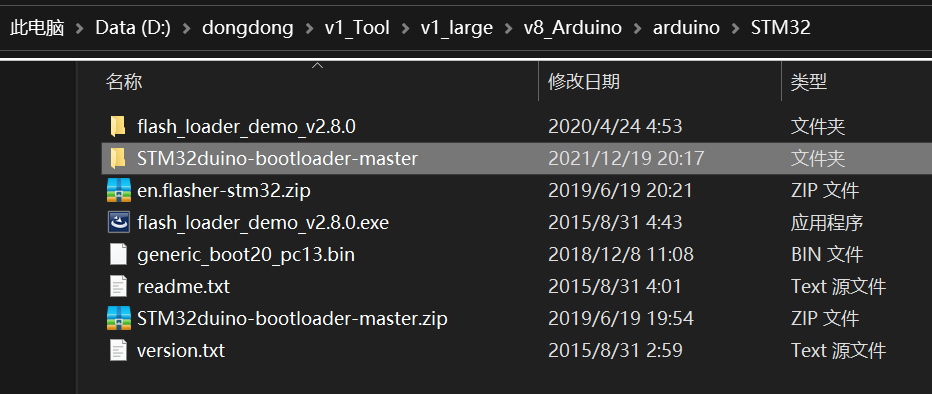

新路径







开始烧录bootler

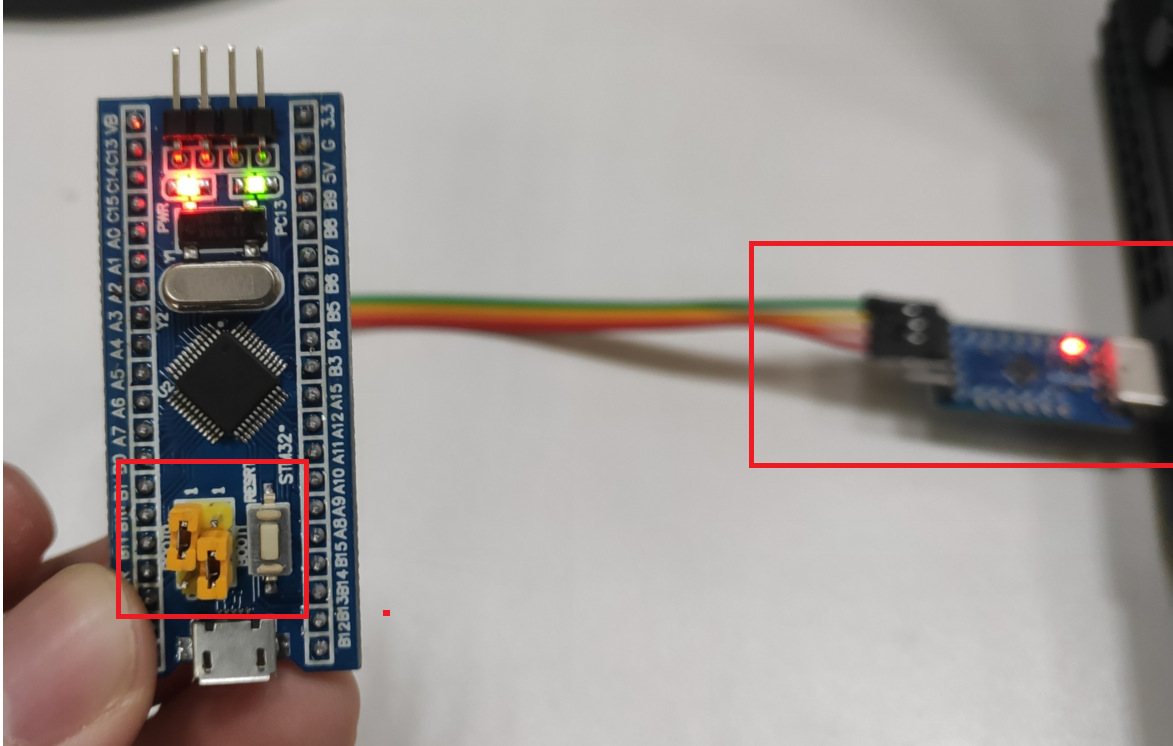

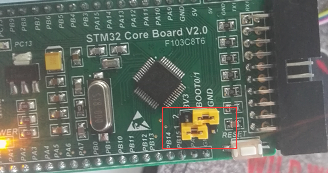

然后使用USB转串口线连接开发板和电脑USB，其中串口线的TX RX分布连接开发板PA10 PA9，然后将BOOT0短接3.3V BOOT1短接GND进入烧写状态，串口线的VCC GND分布连接开发板的5V 即可无需另外供电。

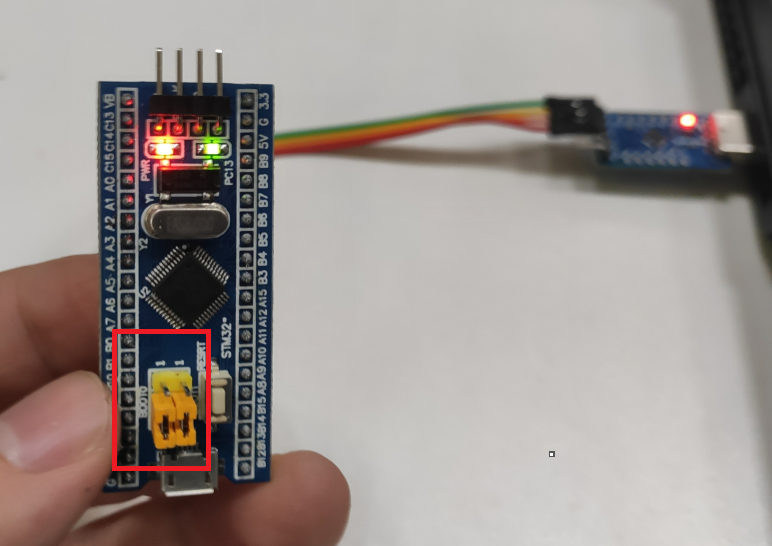

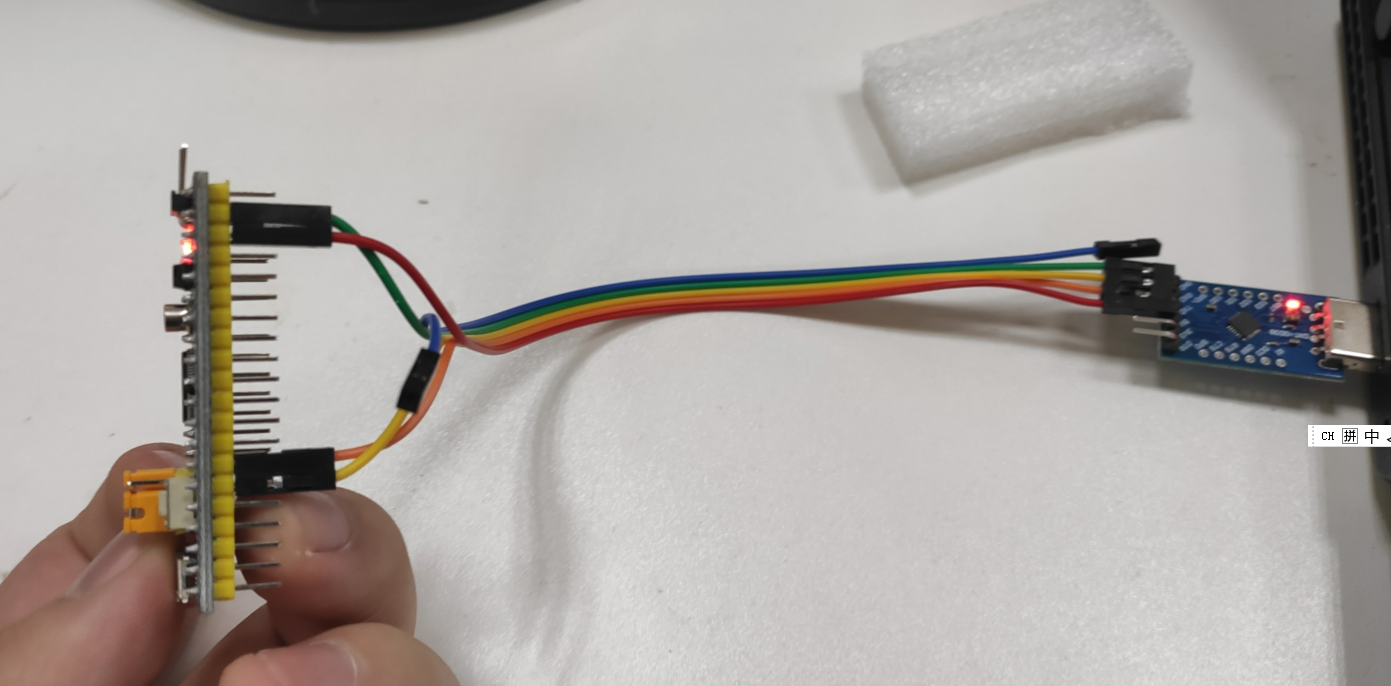

烧录固件接线

RX-PA9

TX-PA10

BOOT0-3.3v     程序使用的时候要回归GND

BOOT1-GND

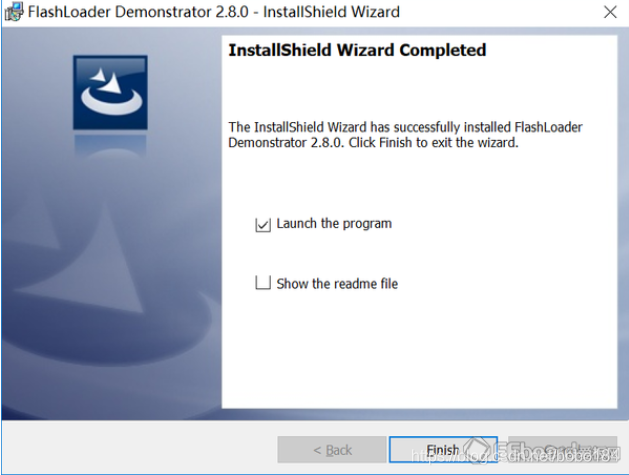

所需工具：flash_loader_demo_v2.8.0

ST官方下载地址：http://www.st.com/en/development-tools/flasher-stm32.html

下载有些费劲，不知道是网的问题还是电脑的问题，好不容易才下完，为避免麻烦，这里提供网盘下载：

https://pan.baidu.com/s/1SfAn2l6k6tWdIS_jWSzVsg

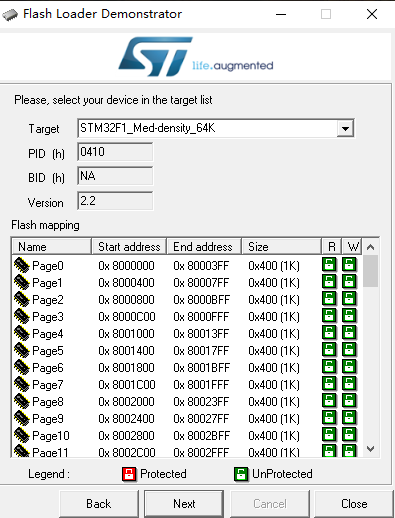

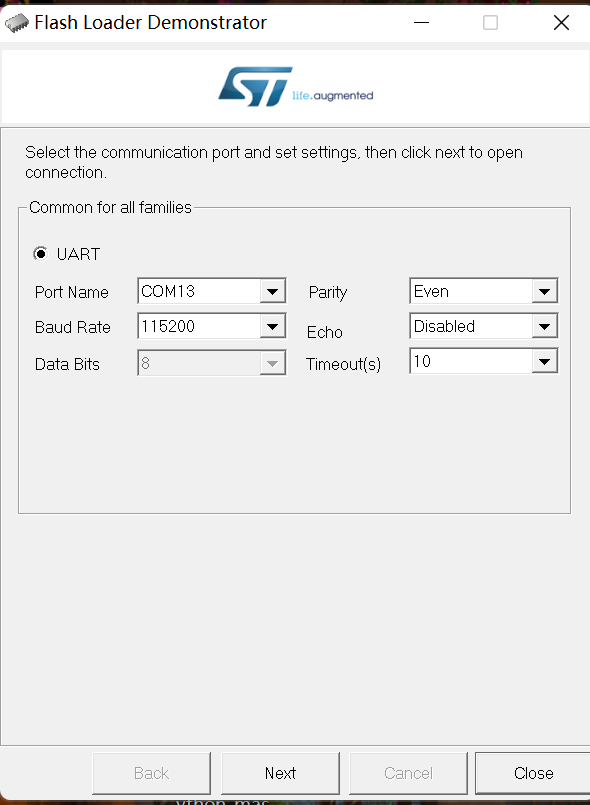

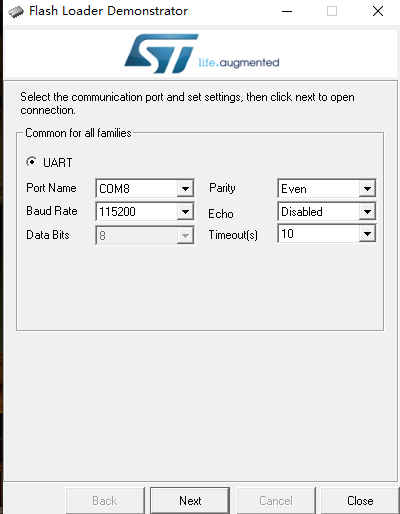

 选择USB串口线的串口号，注意需要boot0 为1，boot1 为0（默认全是0）

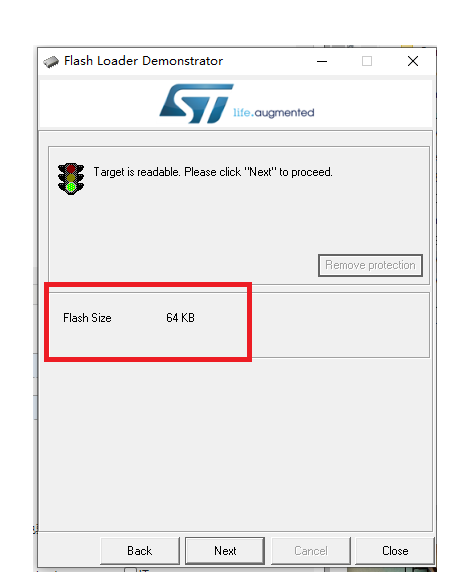

 选择6kb烧录

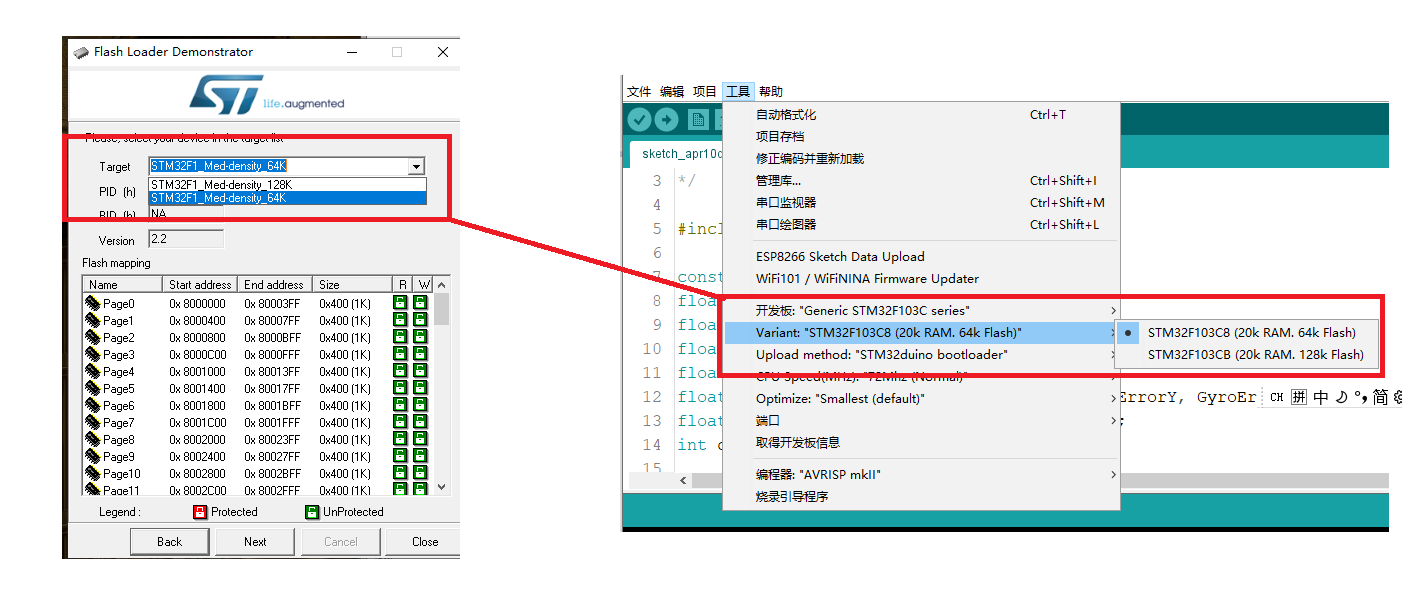

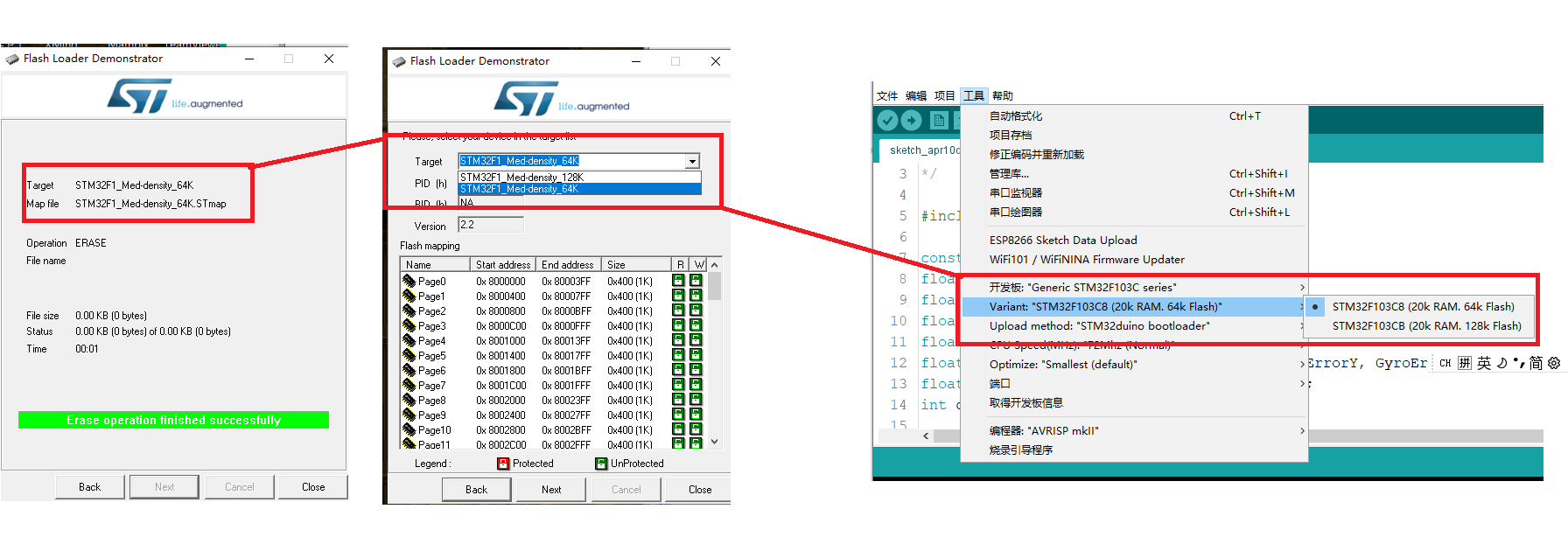

 注意这里的参数，后续烧录影响

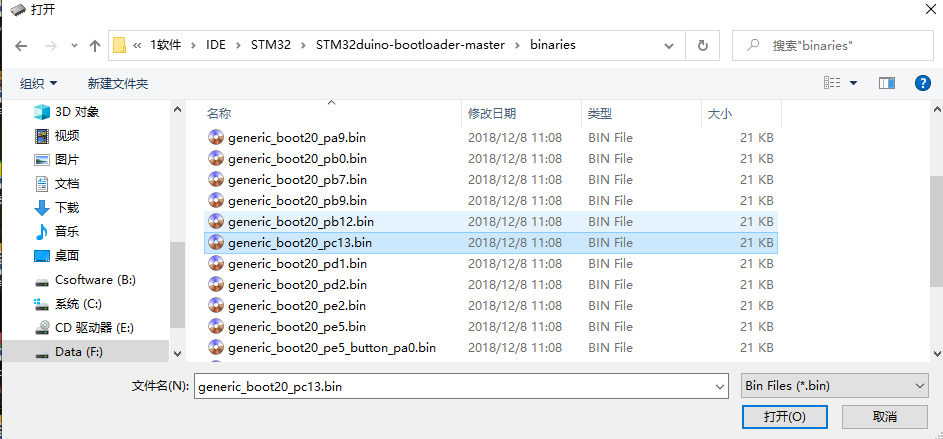

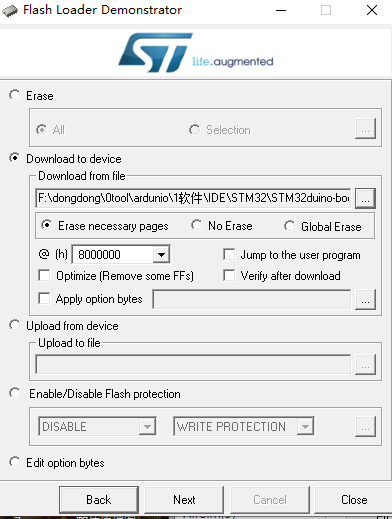

 在下列红色框内添加下载的bin文件，next，即可完成下载（bootloder的烧写）

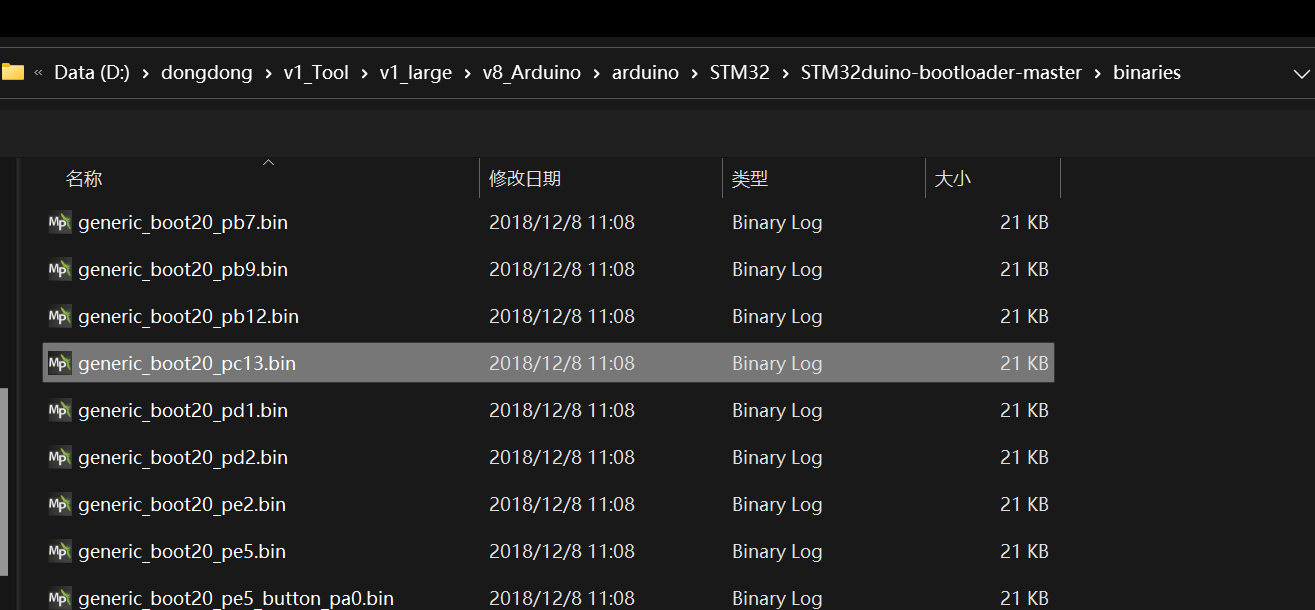

D:\dongdong\v1_Tool\v1_large\v8_Arduino\arduino\STM32\STM32duino-bootloader-master\binaries







 D:\dongdong\v1_Tool\v1_large\v8_Arduino\arduino\STM32\STM32duino-bootloader-master\binaries

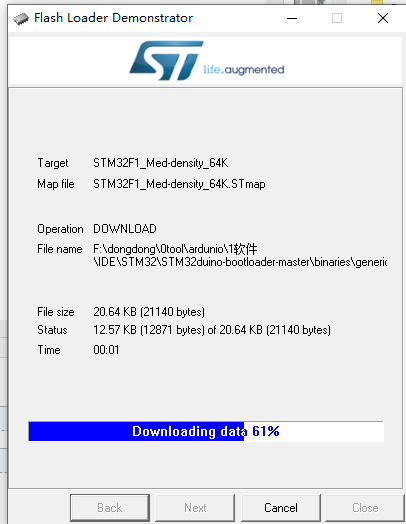

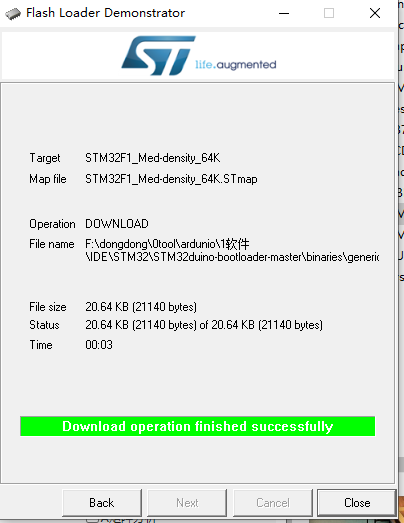

 长时间红色，back重新来一下，成功。





 注意参数









 烧写代码





软件下载

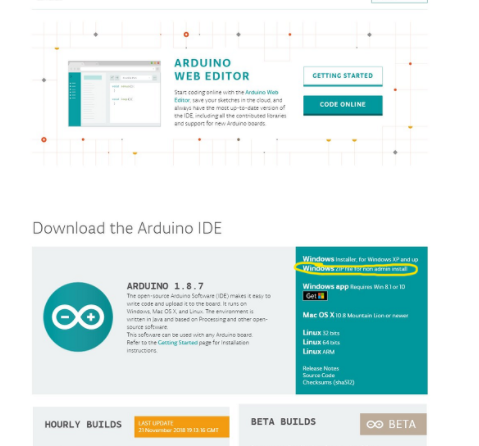

版本Arduino IDE1.8.7 https://www.arduino.cc/en/Main/Software

安装过程一路next就可以，但需要知道安装目录，默认C盘，本人安装在D盘。

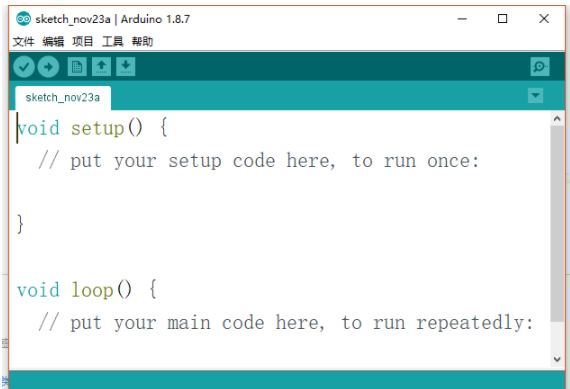

安装完之后，界面非常简单。







 Arduino_STM32下载

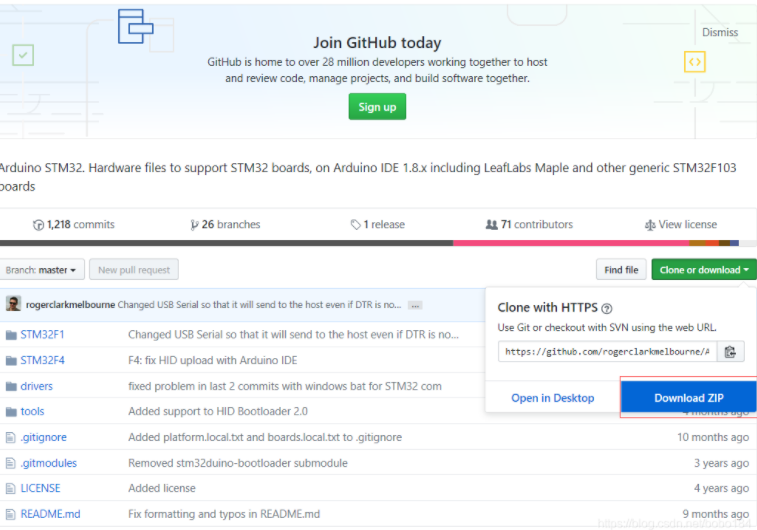

然后去github上下载代码

Arduino_STM32:https://github.com/rogerclarkmelbourne/Arduino_STM32

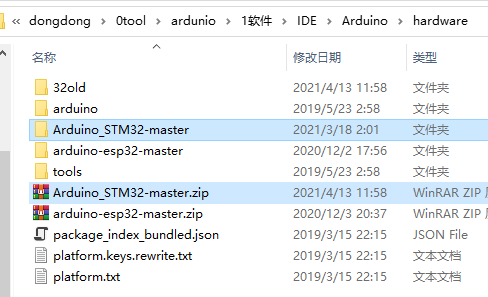

 下载压缩文件并解压，并重命名复制到你的Arduino IDE的安装目录里的hardware下，

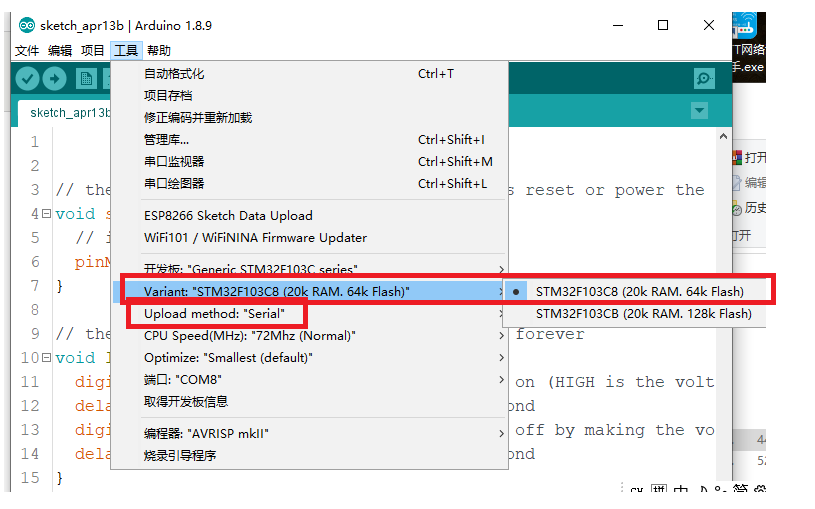

 现在你就可以在工具-开发板里找到STM32系列的板子了

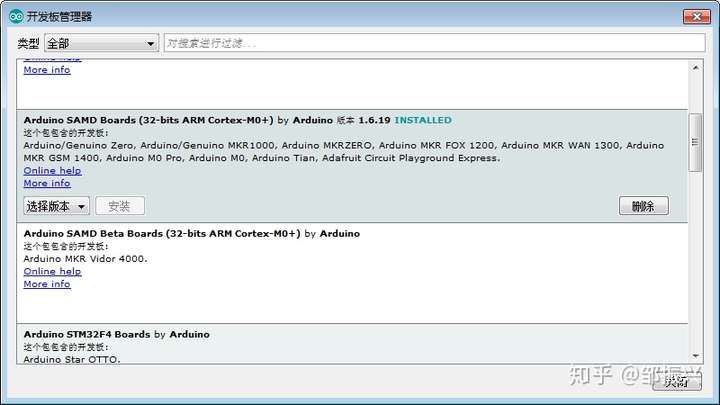

 下载安装Arduino SAM开发板

接下来打开Arduino IDE然后选项栏工具-开发板-开发板管理器，下载安装Arduino SAM开发板，不安装这个开发板后编译会出现arm-none-eabi-g++错误（这个应该是交叉编译器）；

下载编译工具链

安装SAMD Boards







烧写程序



















修改引脚pc13



// the setup function runs once when you press reset or power the board
void setup() {
  // initialize digital pin PB1 as an output.
  pinMode(PC13, OUTPUT);
}

// the loop function runs over and over again forever
void loop() {
  digitalWrite(PC13, HIGH);   // turn the LED on (HIGH is the voltage level)
  delay(1000);              // wait for a second
  digitalWrite(PC13, LOW);    // turn the LED off by making the voltage LOW
  delay(1000);              // wait for a second
}

　　

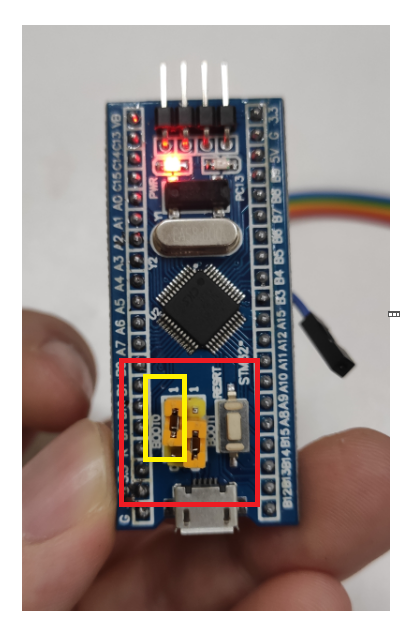

成功后 ，讲boot1-gnd  不然开机会进入烧写模式。这个方法有一个小缺点，再次下载程序时需要重启板，且boot1-gnd 。
