Vivado DDR4和BRAM交互调试经验分享

Vivado DDR4和BRAM交互调试经验分享

一、实验目的

在上一实验《Vivado DDR4读写调试经验分享 - George2024 - 博客园 (cnblogs.com)》利用UI端接口完成DDR4读写调试的基础上，加入BRAM，实现DDR4和BRAM的交互。

二、实验设计

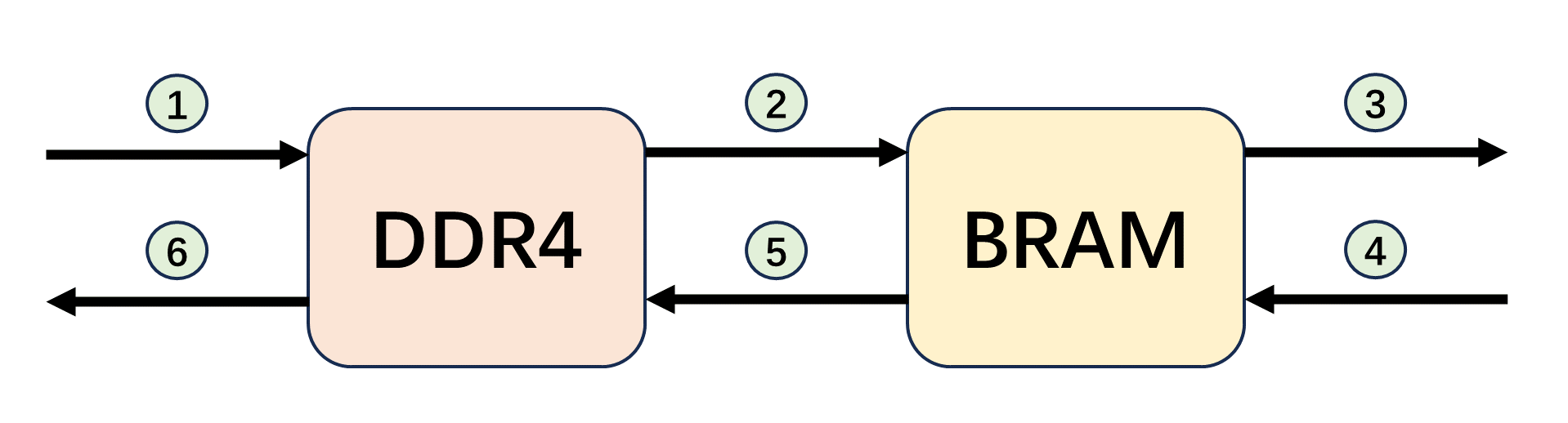

实验通过六个顺序切换的状态完成对DDR4与BRAM交互的初步测试。状态详情及其示意图如下：

State Index	Description
①	数据由外界写入DDR4，完成DDR4中数据的初始化
②	刚刚写入DDR4的数据从DDR4中读出，并写入到指定的BRAM中
③	刚刚写入BRAM的数据从BRAM中读出，检验正确性
④	向BRAM中写入新的一组数据
⑤	刚刚写入BRAM的数据从BRAM中读出，并写入到DDR4中
⑥	从DDR4中读出刚刚写入的数据，检验正确性

接口方面，假设存储的矩阵列宽FM_COL = 4，行高FM_ROW = 5，DDR4接口数据位宽APP_DATA_WIDTH = 64, 则设计BRAM接口数据位宽BRAM_DATA_WIDTH = APP_WIDTH * FM_COL，以适应后续可能接入BRAM的功能模块运算速度。

三、BRAM时序说明

DDR4读写时序已在上一实验说明，此处介绍本实验采用的BRAM接口时序。简单起见，本实验采用单口BRAM，不带Output Register，所以本实验BRAM的读延迟为1周期。另外，本实验BRAM接入了使能信号(en)，未使能时，BRAM无法写入，BRAM输出端为不定态x。主要代码如下：

(* RAM_STYLE="BLOCK" *) reg [BRAM_DATA_WIDTH - 1 : 0] ram [BRAM_DEPTH - 1 : 0];
always @(posedge clk) begin
	if (en) begin
		if (we)
			ram[addr] <= din;
		dout <= ram[addr];
	end
end

四、状态具体说明

状态①和⑥在上一实验《Vivado DDR4读写调试经验分享 - George2024 - 博客园 (cnblogs.com)》已经充分验证，开发重点在于剩余四个状态，尤以DDR4和BRAM位宽不匹配的状态②和⑤为重。

对于状态②，采用串并转换模块匹配位宽，具体代码详见fm_add_s2p_x.sv项目文件。串并转换模块输入带en信号，输出带valid信号。输入及其en信号直接接DDR UI端app_rd_data & app_rd_data_valid信号，输出及其valid信号直接接BRAM端bram_din及bram_we信号（DDR与BRAM交互模块内部看起来是这样，到top模块，还有总的控制器调度DDR和BRAM数据流动方向）。

对于状态⑤，采用并串转换模块匹配位宽，具体代码详见fm_add_p2s_x.sv项目文件。并串转换模块输入(par)带en信号，输出(seq)带valid信号。输入和输出信号直接分别接BRAM输出（bram_dout）和DDR UI端（app_wdf_data），输出有效seq_valid与app_wdf_rdy配合接DDR UI端app_wdf_wren。输入使能par_en信号单独精细控制。

五、实验中的一些体悟

1. 上一实验中提到的cmd_en信号的进一步理解

上一实验中提到，cmd_en & app_rdy可以很有效地控制DDR UI端命令通道，但对于cmd_en的具体作用尚无说法。本实验中发现，cmd_en信号虽然大体是app_rdy打一拍的产物，但是却可以通过精细操纵cmd_en，实现对于命令通道的更好控制。实验前期，由于并串转换模块输出端数据的不连续性，输入DDR的写数据往往大幅落后于较为连续的写命令，进而无法成功写入。后期，通过采用DDR UI端写使能app_wdf_wren信号直接控制cmd_en信号，有效地将写命令卡在写数据之后，从而契合DDR特性，成功写入。核心代码如下，具体详见fm_add_ddr_to_bram.sv项目文件：

if (state == WR & (wr_cmd_cnt < WR_MAX - 1)) begin
	cmd_en <= app_rdy & app_wdf_wren; //cope with the discontinuity of write data
end

2. 模块化对于设计便捷性的提升

此处的“模块化”指：通过模块启动信号module_en和模块完成信号module_done实现各模块的真正分离，减少开发过程中需要考虑的因素，只需用一个顶层模块通盘控制各模块的启动、完成和需配置的输入参数即可，有些类似软件开发中的“函数”。采用模块化方法后，开发效率确实大幅提高。

3. 一些Bugs

Bug1: 仿真出现某些信号的不定态X，要考虑重复驱动问题。

Bug2: 在上层模块中实例化各下层模块时，要牢记声明接口信号，否则接口信号全部默认1bit位宽的wire类型，位宽对不上，很可能产生addr / data等信号的高阻态Z。

本实验所有代码已托管在Github上，见GeorgeLin200100/ddr_bram_interface (github.com)

如有任何错漏，欢迎指正。

六、参考

Xilinx官方文档：Block Memory Generator v8.4 Product Guide （PG058）
