Vivado DDR4读写调试经验分享

实验目的

调用Vivado DDR4 SDRAM (MIG) IP核，基于官方example design，通过操作User Interface (UI)端接口，实现简单的DDR4读写。

实验设计

采用状态机控制，分为6个状态，顺次切换：

IDLE	空/初始状态
WR0	向DDR4的20个地址（间隔8）写入20个数（0，8，...，152）
RD0	读出前10个数（0，8，...，72）
RD1	读出后10个数（80，...，152），在此状态，同时完成前10个数和后10个数的两两相加
WR1	写回10个加法结果
RD2	读出10个加法结果，检验正确性

时序说明

1. DDR写通道

DDR写通道分“写命令通道”和“写数据通道”，两者相互分离。笔者调试过程中很长时间未注意到该点，吃了很大的亏。

“写命令通道”主要有app_en, app_rdy, app_addr三个信号。当app_en & app_rdy为高时，命令被接收 (此时的app_addr成为有效的写地址)。

“写数据通道”主要有app_wdf_wren, app_wdf_data, app_wdf_rdy, app_wdf_mask, app_wdf_end五个信号。当app_wdf_wren & app_wdf_rdy为高时，数据被接收（此时app_wdf_data被写进Write Data FIFO (wdf)中，随后由DDR控制写入DDR中）。

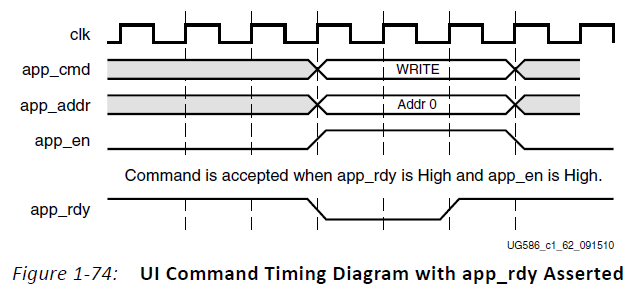

典型的写命令时序可参见UG586第167页的这张图。

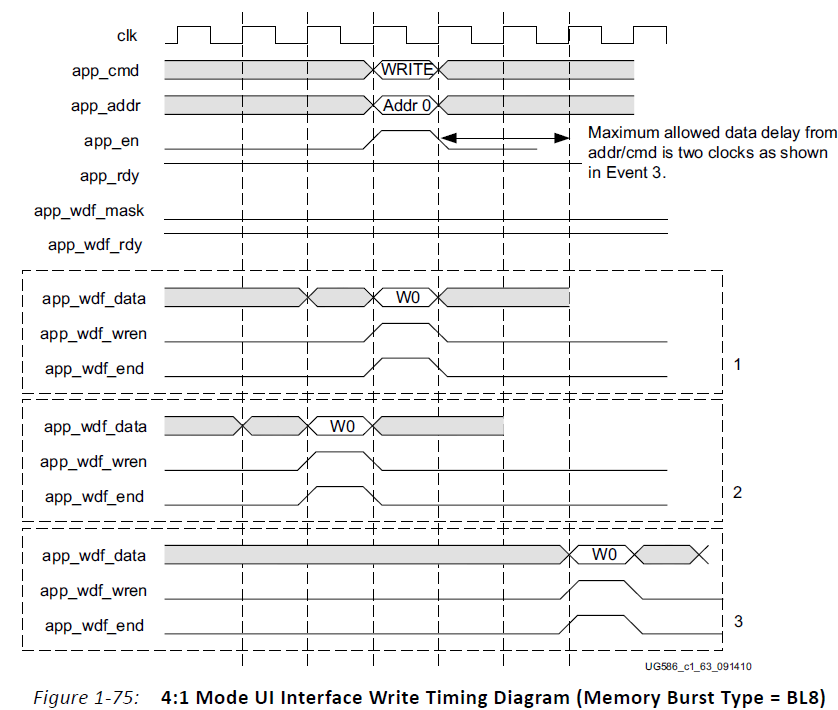

典型的写数据时序可参见UG586第168页的这张图。

上图很好地说明了“写命令通道”和“写数据通道”相互的时序要求。虚线框中1，2，3三种情况都是被准许的。Xilinx官方对此解释如下：

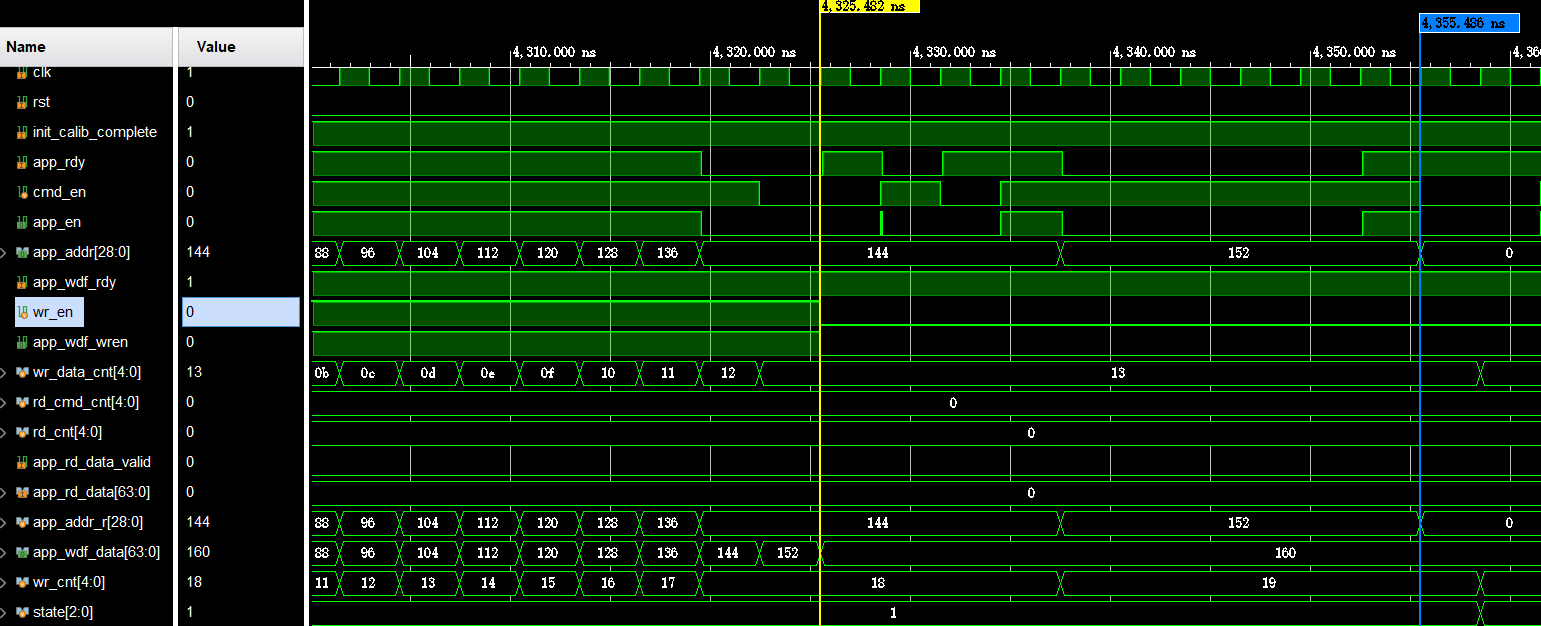

即：写数据可以在命令前、命令时、命令后放置，且命令后至多延迟两个周期就要放上数据。但官方配图容易给人造成误解，即：数据不得超前命令超过1个周期。调试过程中发现，数据实际可以超前命令很多个周期的！这一点需要注意。（如下图，在WR0状态中，第20个app_en & app_rdy在4355.486ns出现，但第20个app_wdf_wren & app_wdf_rdy在4325.482ns就出现了，后续测试表明，数据依然成功写入DDR）

2. DDR读通道

DDR读通道同样分"读命令通道"和"读数据通道"。

“读命令通道”主要有app_en, app_rdy, app_addr三个信号(与"写命令通道"的区分由app_cmd完成，app_cmd = 3'b000时为写，app_cmd = 3'b001时为读)。当app_en & app_rdy为高时，命令被接收 (此时的app_addr成为有效的读地址)。

“读数据通道”主要有app_rd_data, app_rd_data_valid两个信号。当app_rd_data_valid拉高时，相应周期的app_rd_data为有效的读数据。

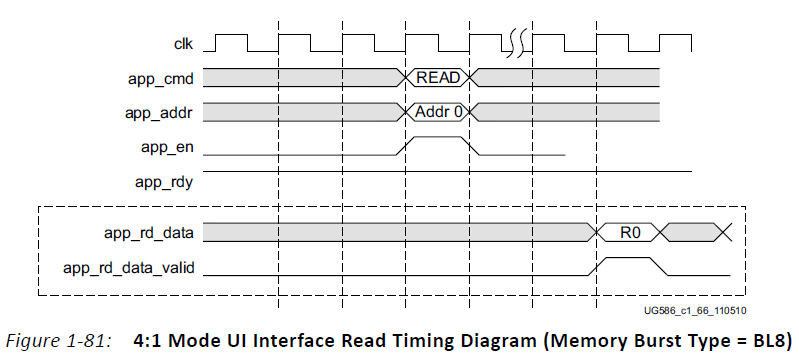

典型的DDR读时序参见UG586第171页的这张图：

3. 主要控制信号的产生

DDR读写时序已知，那么我们如何coding实现该时序？

假设读通道的命令计数信号为rd_cmd_cnt，数据计数信号为rd_cnt；写通道的命令计数信号为wr_cnt，数据计数信号为wr_data_cnt。关键问题1：这些计数信号当何时自增？

例程表明，可以先通过app_rdy打一拍得到cmd_en（近似），app_wdf_rdy打一拍得到wr_en（近似）；而后，以app_en = cmd_en & app_rdy控制命令通道的rd_cmd_cnt和wr_cnt自增，以app_wdf_wren = wr_en & app_wdf_rdy （近似）控制数据通道的wr_data_cnt自增，以app_rd_data_valid控制数据通道的rd_cnt自增。实践表明，此种控制方式十分稳定可靠，但对于其深层原理，笔者尚无说法。

关键问题2：何时进行状态间的切换？主要矛盾在于WR0 --> RD0 和 WR1 --> RD2这两处。由于写通道分命令通道和数据通道，谁最末完成，谁就应承担状态切换的任务。仿真发现，例程及本实验中，写数据通道总是不晚于写命令通道完成。由此采用写命令通道作为状态切换的标志通道。

关键问题3：app_wdf_end信号如何处置？该信号涉及到MC (Memory Controller)和UI (User Interface)时钟的差异。DDR端的MC Clock：用户端的UI Clock = 4:1，即用户端的时钟更慢。DDR端的MC Clock在上升沿和下降沿都能传输一个数据。所以对于8 bit的memory (ddr_dq[7:0])，每个UI Clock能传输8*2*4 = 64 bits，刚好能传完一个app_wdf_data[63:0]，所以app_wdf_end拉高的周期与app_wdf_wren一致。如PHY RATIO = 2:1 (即MC Clock: UI Clock = 2:1)，那么每个app_addr就要对应两个周期的数据，每个周期32 bits，此时app_wdf_end就要在每第二个周期拉高。

关键问题4：app_wdf_wren的及时拉低。由于写命令通道和写数据通道的分离，编写代码时应尤其注意app_wdf_wren信号的及时拉低。否则，即使在app_cmd反复切换数次之后，仍可能通过后续app_en的拉高写入大量垃圾数据，影响调试。（典型垃圾数据为0或原有效数据的继续自增）

例化&测试

例化需要明确模块间的相互关系。笔者编写的example_tb_x.sv模块用于产生app_前缀的信号。IP Catalog中调用的ddr4_0 IP核是DDR控制器，用于接收app_前缀的用户端信号，产生ddr_前缀的DDR端信号。ddr4_model.sv是软件模拟的DDR仿真模型，用于与上述ddr_前缀的DDR端信号交互。由此可得连接关系。值得注意的是，为了启动DDR仿真模型，需要在顶层tb文件中加入以下initial块，并产生时钟。

initial begin
     sys_rst = 1'b0;
     #200
     sys_rst = 1'b1;
     en_model = 1'b0;
     #5 en_model = 1'b1;
     #200;
     sys_rst = 1'b0;
     #100;
  end

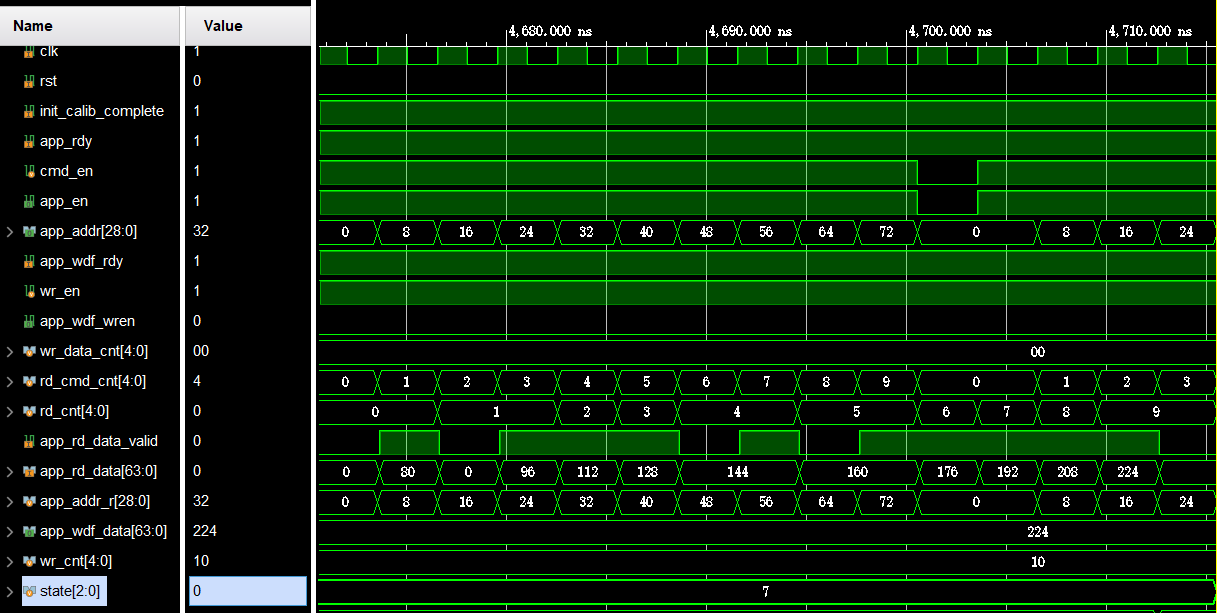

测试结果如下，可见在RD2状态成功读出10个加法结果且结果正确。

相关代码详见https://github.com/GeorgeLin200100/DDR4-Naive-WR-RD/tree/main

如有任何错漏，欢迎指正。
