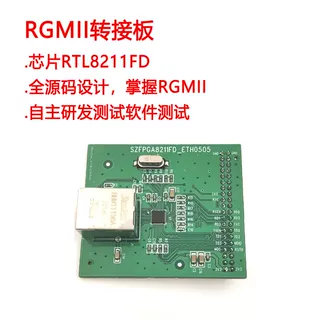

RTL8211F以太网千兆RGMII开发板操作流程



1) 断电，对接好开发板。保持引脚一致性。如下图所示，连接好显示器。NR-9 在 VIO0 区，2AR-18 在 VIO0 区域



2）设定 NR-9 的 VIO0 电压为 3.3V，或者 2AR-18 的 VIO0 电压为 3.3V。 NR-9 的短接要求, 2AR-18 短接要求

2) 下载代码。 下载完成后，RJ45 口灯会等待个 5s 左右的时间协商，然后稳定显示，属于正常现象。

3）使用开发板自带测试软件测试效果
