超低电压，支持一米线的赛灵思XILINX JTAG-HS3高速下载器来啦！

深圳市飞录科技有限公司





1. 概述





          Xilinx JTAG-HS3是 XILINX 的USB转JTAG的高速仿真器，可以下载、烧录和仿真Xilinx  FPGA和CPLD芯片，以及配置PROM、FLASH。

         目前也可以兼任国产的复旦微FPGA的烧录和仿真，以及兼容国产易灵思的烧录仿真功能。





    Xilinx JTAG-HS3 比Platform Cable USB II下载器快10倍速度。USB是高速USB2.0接口，可以在30Mbit/秒下驱动JTAG/SPI总线，并且能实现对Xilinx ZYNQ平台处理器核的重置。

    可以支持ZYNQ的硬件复位，跟FPGA的不同的配置电压。注意要在复位加上拉电阻。







Xilinx JTAG-HS3和Platform Cable USB 速度对比在

https://baijiahao.baidu.com/s?id=1771635480351933059

这个是Platform Cable USB II 的时间1分钟3秒



这个是XJTAG-HS3的速度。17秒时间。



2. 产品特点：

    Xilinx JTAG-HS3 产品有以下的特点：

• 单独的基准电压来驱动JTAG信号电压。

• 强大缓冲器，能支持长达1M线缆驱动。

• VREF基准电压宽电压可以是在1.2V-5V，支持更低的电压。

• USB2.0接口，在极速模式30Mbit/s下驱动JTAG总线。

• 比Platform Cable USB II下载器 快10倍速度。

• 采用USB TYPE-B连接器，结实耐用。

• 能实现对Xilinx ZYNQ平台处理器核的重置,方便调试。

• 带高阻态保护，热插拔保护芯片。

• 能支持芯片加密，增强芯片安全。

• 独立ID，支持多个同时在线



      支持复旦微FPGA芯片开发。

      支持国产易灵思FPGA的烧录和仿真。



3. 支持的芯片类型



Xilinx JTAG-HS3支持下列的Xilinx芯片类型



• . Xilinx FPGA，包含UtraScale +。
• 如: Spartan 3E,Spartan 3A,Virtex 4, Virtex 5,
       Spartan6 ,Virtex 6,
       Virtex 7 ,Kintex 7 , Artix 7 ,spartan 7,
       Virtex UltraScale,,Kintex UltraScale,
       Virtex UltraScale + ,,Kintex UltraScale +
• . Xilinx SOCs，MPSoCs，RFSoCs，包含ZYNQ-7000和ZYNQ UltraScale+。
• . Xilinx ACAPs，包含Verscal 。
• . Xilinx CoolRunner/CoolRunner-II ，9500/9500XL CPLD
• . Xilinx ISP配置FLASH PROMs 。
• . 第三方SPI PROMs 。
• . 第三方BPI PROMs 。
• . Xilinx FPGA eFUSE 编程 。



易灵思芯片：

    Trion系列：

       T4, T8, T13,T20, T35,T55,T85,T120系列

    钛金系列：

        Ti35, Ti60，Ti90， Ti120 ，Ti180，TJ180,TJ135,TJ240,TJ375







4. 开发软件



      Xilinx JTAG-HS3是用于Xilinx的ISE(Impact,ChipScope,EDK)和Vivado工具。当前ISE和Vivado内嵌的驱动，库，插件都是可以支持Xilinx JTAG-HS3工具。

 Xilinx JTAG-HS3目前能完全支持软件是ISE14.1以及以上版本，还有Vivado2013.3以及最新的版本。









关于易灵思：

    T20 T35 Ti60请用Efinity 2023.2: (推荐2023.2版本，先安装2023.2，再安装补丁)

      Tj135 Tj180 Tj375请用2024.1：




  因易灵思使用libusb驱动，会造成其他的软件无法设别FTDI相关芯片，如果要卸载易灵思，请安装如下的驱动：

  USBCableDriver.rar

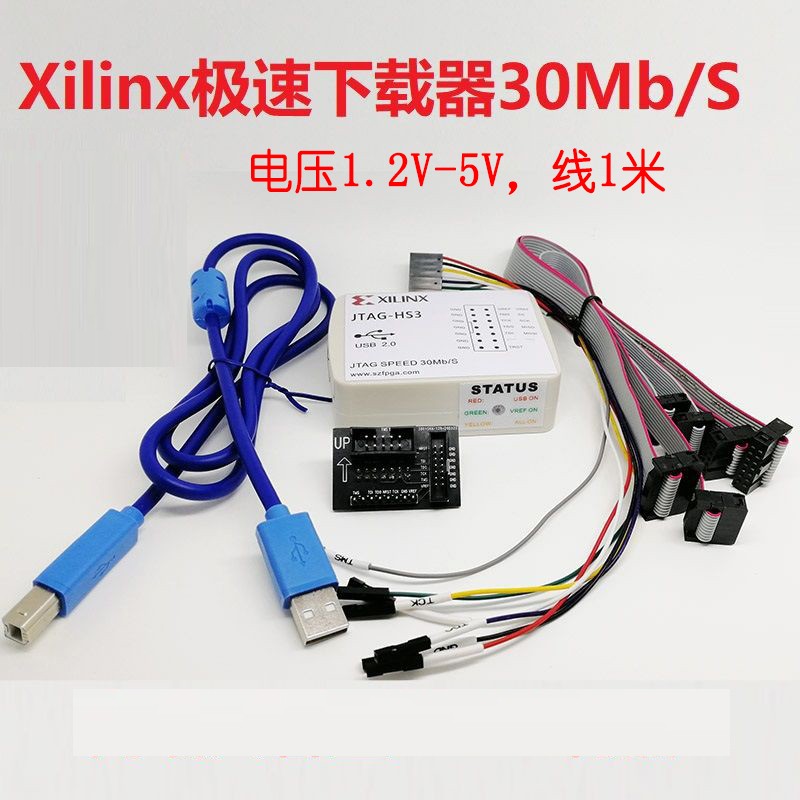

6.包装清单：

    1.  Xilinx JTAG-HS3烧录器

    2. USB 线缆。

    3. 双排2.0mm 2X7  2.54 2*7和单排一起的转接头



    4. 2.54mm 14P灰色线缆。

    5. 2.54mm  10P灰色线缆

    6. 2.00mm 14P 灰色线缆。

    7. 7P单排国标线缆。













7.常见问题解答：

   针对常见的问题：

1) Xilinx JTAG-HS3 能支持ise ?

   能支持ise14.0以上的版本。因为ISE在windows10需要安装虚拟机windows7，才能支持该设备。在windows 10开发，现在都是用vivado的软件，vivado软件只能支持芯片7以上系列， 所以3系列和6系列是不支持。



2) Xilinx JTAG-HS3 需要安装驱动？
     驱动在Vivado和ISE都是自带。如果没有安装，请在" 安装版本 \data\xicom\cable_drivers t64\digilent"安装install_digilent.exe，用管理员模式安装。
    驱动单独下载地址：

    链接:  https://pan.baidu.com/s/1cO7YpDN6hxqvyjYwITrCFQ

    提取码: 5y7y

3) Xilinx JTAG-HS3 能在linux运行？
    能运行。vivado可以直接安装在linux上面，该驱动也能支持。

4) Xilinx JTAG-HS3  跟其他的SMT2，HS2有什么区别？
      JTAG-HS3速度也是30Mb/s速度，其他SMT2，HS2也是一样的速度。JTAG-HS3优势在于可以支持ZYNQ的不同电压复位。
      本公司开发的XJTAG-HS3，能更能保护芯片，支持热插拔功能。



5)Xilinx JTAG-HS3 转接头是什么规格？
     对接烧录盒子是 2*7 2.54MM的公头，正面是2*7P的 2.0MM的母头、2*5P的2.54的母头，1*8P单排2.54单端母头。 正面都是对接线缆。

    2.0mm 2*7P普通灰色升级成2.0mm 2*7P 窄头线缆，兼容Xilinx的 Platform usb接口。
