赛灵思XILINX JTAG-HS3高速下载器



1. 概述



          Xilinx JTAG-HS3是 XILINX 的USB转JTAG的高速仿真器，可以下载、烧录和仿真Xilinx  FPGA和CPLD芯片，以及配置PROM、FLASH。

         目前也可以兼任国产的复旦微FPGA的烧录和仿真，以及兼容国产易灵思的烧录仿真功能。





    Xilinx JTAG-HS3 比Platform Cable USB II下载器快10倍速度。USB是高速USB2.0接口，可以在30Mbit/秒下驱动JTAG/SPI总线，并且能实现对Xilinx ZYNQ平台处理器核的重置。

    可以支持ZYNQ的硬件复位，跟FPGA的不同的配置电压。注意要在复位加上拉电阻。







Xilinx JTAG-HS3和Platform Cable USB 速度对比在

https://baijiahao.baidu.com/s?id=1771635480351933059

这个是Platform Cable USB II 的时间1分钟3秒



这个是XJTAG-HS3的速度。17秒时间。



2. 产品特点：

    Xilinx JTAG-HS3 产品有以下的特点：

• 单独的基准电压来驱动JTAG信号电压。

• 强大缓冲器，能支持长达1M线缆驱动。

• VREF基准电压宽电压可以是在1.2V-5V，支持更低的电压。

• USB2.0接口，在极速模式30Mbit/s下驱动JTAG总线。

• 比Platform Cable USB II下载器 快10倍速度。

• 采用USB TYPE-B连接器，结实耐用。

• 能实现对Xilinx ZYNQ平台处理器核的重置,方便调试。

• 带高阻态保护，热插拔保护芯片。

• 能支持芯片加密，增强芯片安全。

• 独立ID，支持多个同时在线



      支持复旦微FPGA芯片开发。

      支持国产易灵思FPGA的烧录和仿真。



3. 支持的芯片类型



Xilinx JTAG-HS3支持下列的Xilinx芯片类型



• . Xilinx FPGA，包含UtraScale +。
• 如: Spartan 3E,Spartan 3A,Virtex 4, Virtex 5,
       Spartan6 ,Virtex 6,
       Virtex 7 ,Kintex 7 , Artix 7 ,spartan 7,
       Virtex UltraScale,,Kintex UltraScale,
       Virtex UltraScale + ,,Kintex UltraScale +
• . Xilinx SOCs，MPSoCs，RFSoCs，包含ZYNQ-7000和ZYNQ UltraScale+。
• . Xilinx ACAPs，包含Verscal 。
• . Xilinx CoolRunner/CoolRunner-II ，9500/9500XL CPLD
• . Xilinx ISP配置FLASH PROMs 。
• . 第三方SPI PROMs 。
• . 第三方BPI PROMs 。
• . Xilinx FPGA eFUSE 编程 。



易灵思芯片：

    Trion系列：

       T4, T8, T13,T20, T35,T55,T85,T120系列

    钛金系列：

        Ti35, Ti60，Ti90， Ti120 ，Ti180，TJ180,TJ135,TJ240,TJ375





4. 开发软件



      Xilinx JTAG-HS3是用于Xilinx的ISE(Impact,ChipScope,EDK)和Vivado工具。当前ISE和Vivado内嵌的驱动，库，插件都是可以支持Xilinx JTAG-HS3工具。

 Xilinx JTAG-HS3目前能完全支持软件是ISE14.1以及以上版本，还有Vivado2013.3以及最新的版本。



5.包装清单：

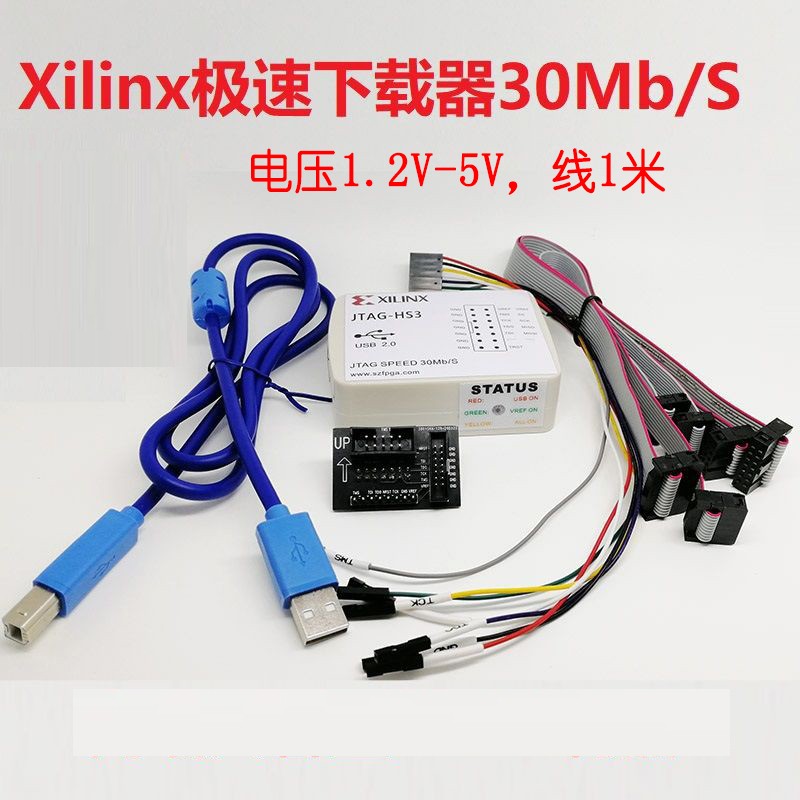

    1.  Xilinx JTAG-HS3烧录器

    2. USB 线缆。

    3. 双排2.0mm 2X7  2.54 2*7和单排一起的转接头



    4. 2.54mm 14P灰色线缆。

    5. 2.54mm  10P灰色线缆

    6. 2.00mm 14P 灰色线缆。

    7. 7P单排国标线缆。
