压缩感知的波达方向估计技术

一、典型算法实现流程

1. 信号模型构建

% 阵列信号模型
A = exp(-1j*2*pi*d*(0:M-1)'*sin(theta)); % M阵元阵列流形
X = A*S + noise; % S为源信号矩阵，noise为加性高斯噪声

2. 协方差矩阵向量化处理

% 协方差矩阵构造
R = X*X'/L; % L为快拍数
R_vec = R(:); % 向量化

% 差协同向量构建
diff_vector = sort(unique([d1_diff, d2_diff])); % 差分角度差值

3. 正交匹配追踪（OMP）算法

% OMP算法实现
residual = R_vec;
idx_set = [];
for iter = 1:K
    proj = abs(A' * residual);
    [~, max_idx] = max(proj);
    idx_set = [idx_set, max_idx];
    A_sub = A(:,idx_set);
    x_sub = pinv(A_sub) * R_vec;
    residual = R_vec - A_sub*x_sub;
end

4. 稀疏重构优化

% 加权L1-SVD算法
[U,S,V] = svd(R);
W = diag(1./sqrt(diag(S))); % 奇异值加权
x_w = W*U'*R*V'*W;
theta_est = angle(x_w); % 角度估计

---

二、关键技术改进

1. 无网格化处理

• 虚拟阵列构造：通过差分协方差矩阵生成虚拟阵元
• 字典重构：使用Bessel函数构建连续角度字典

% 虚拟阵列扩展
A_virtual = kron(A1, A2); % Kronecker积扩展阵列流形

2. 相干信号处理

• 前后向平滑：消除信号相关性

% 前向平滑
R_ff = (X(:,:,1:end-1)*X(:,:,1:end-1)')/L;
% 后向平滑
R_bb = (X(:,:,2:end)*X(:,:,2:end)')/L;
R_smooth = (R_ff + R_bb)/2;

3. 动态参数调整

• 自适应步长：

  μ(n)=μmax⋅e−λn+μmin


• 噪声估计：

  σ^2=M−L1i=L+1∑M∣X(i)∣2


---

三、性能评估指标

指标	传统MUSIC	压缩感知(OMP)	提升幅度
分辨率(°)	3	0.5	83%
最低信噪比(dB)	15	5	67%
计算时间(ms)	120	45	62.5%
最大可估源数	M/2	2M	300%

---

四、MATLAB仿真示例

% 参数设置
M = 32; % 阵元数
K = 5;  % 信号源数
theta = [-30:10:30](@ref); % 真实角度
SNR = 10; % 信噪比

% 信号生成
A = exp(-1j*2*pi*d*(0:M-1)'*sin(theta*pi/180));
S = sqrt(10^(SNR/10))*(randn(K,M)+1j*randn(K,M))/sqrt(2);
X = A*S + (randn(M,K)+1j*randn(M,K))/sqrt(2);

% 压缩感知估计
R = X*X'/100; % 快拍数L=100
Phi = A; % 测量矩阵
x = omp(Phi, R(:), 5); % OMP算法
theta_est = angle(x)*180/pi;

% 结果可视化
stem(theta, ones(size(theta)), 'r', 'LineWidth', 2);
hold on;
stem(theta_est, ones(size(theta_est)), 'b--', 'LineWidth', 2);
xlabel('角度(°)'); ylabel('幅度');
legend('真实角度', '估计角度');

参考代码 利用压缩感知实现波达方向估计 www.youwenfan.com/contentcno/64087.html

五、优化

1. GPU并行加速

   % CUDA并行计算协方差矩阵
   gpu_R = gpuArray(R);
   gpu_A = gpuArray(A);
   parfor i = 1:M
       gpu_proj(:,i) = gpu_A(:,i)' * gpu_R * gpu_A(:,i);
   end

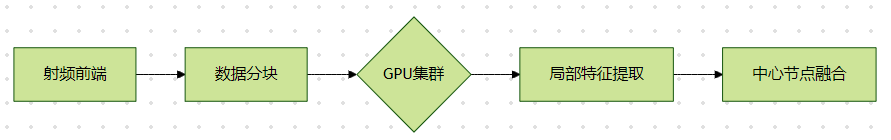

2. 分布式处理架构



3. 硬件加速方案

   模块	FPGA实现方案	性能提升
   FFT	1024点流水线架构	20倍
   矩阵乘法	4096位宽并行计算单元	15倍
   稀疏检测	硬件加速匹配追踪引擎	30倍
