intouch 9.5 点击数据弹出公用窗口显示实时趋势

最近现场一台老的电脑上运行Intouch9.5，需要点击数据弹出公用窗口，公用窗口内显示这个数据的实时趋势。这个软件很老了，版本也很低，时间长了，有些生疏。自己新建了小程序，尝试了一会，做出了功能。在这里记录下来，以后可能用得上。

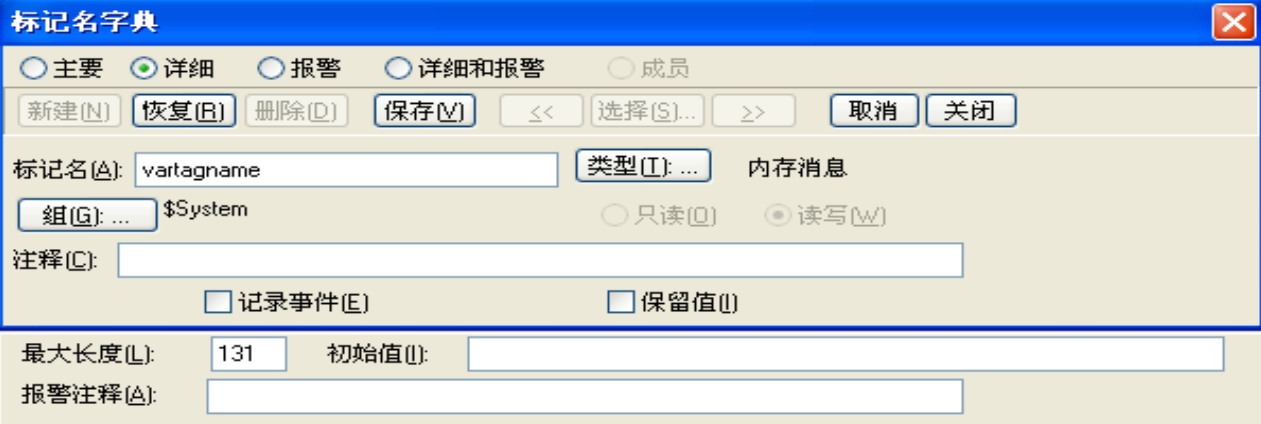

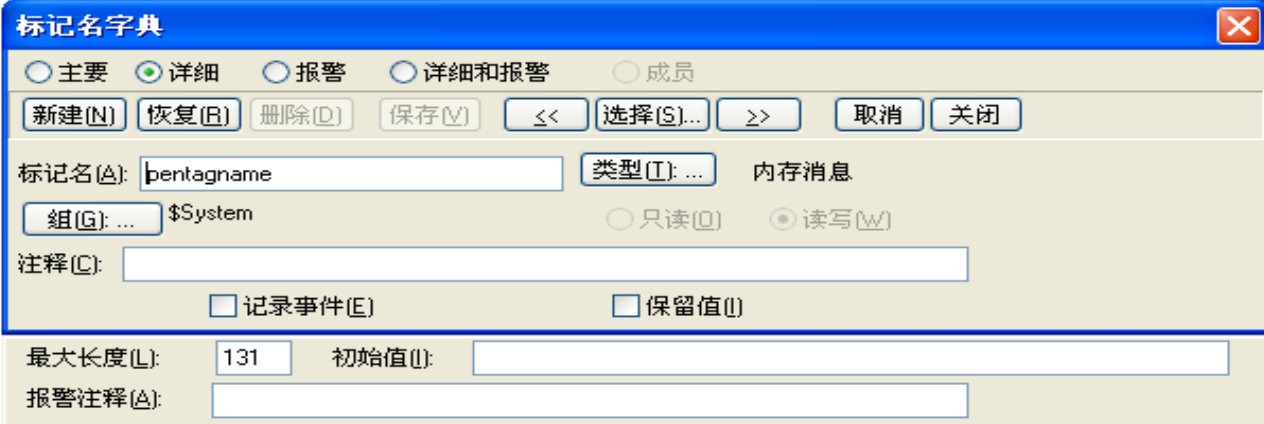

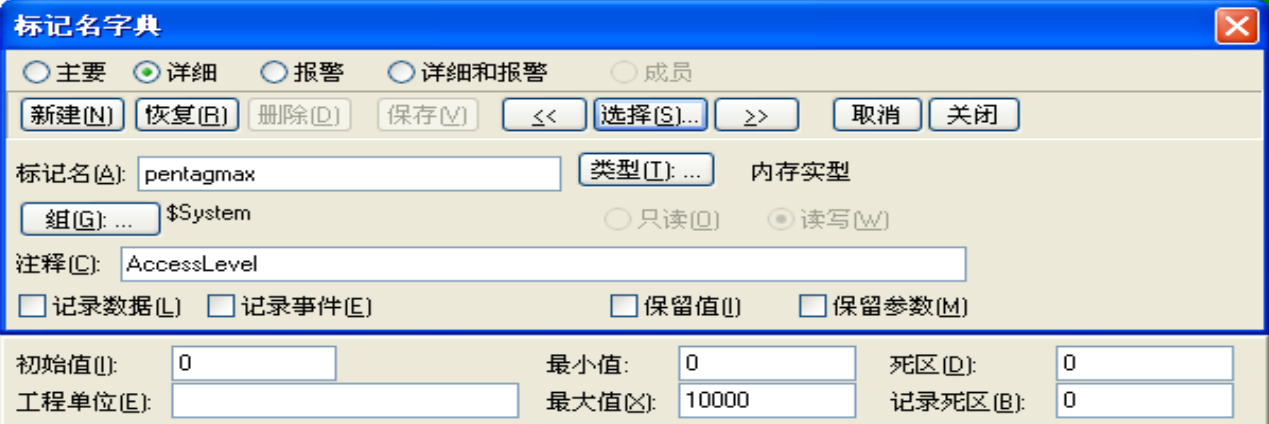

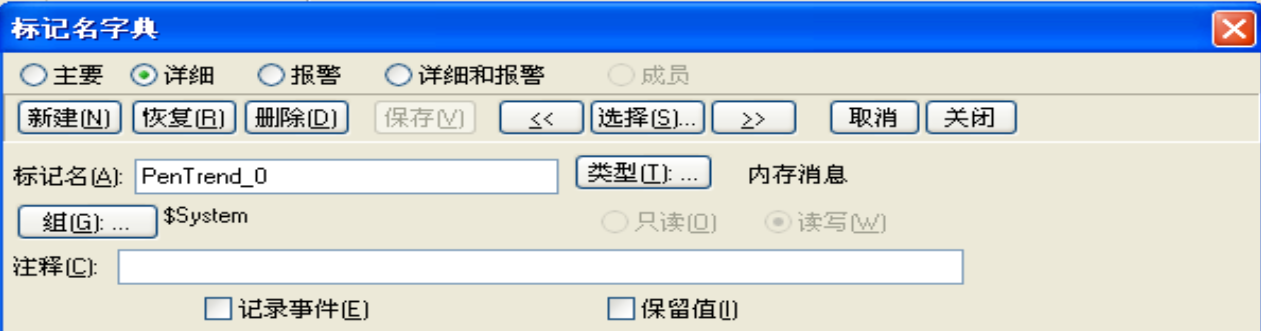

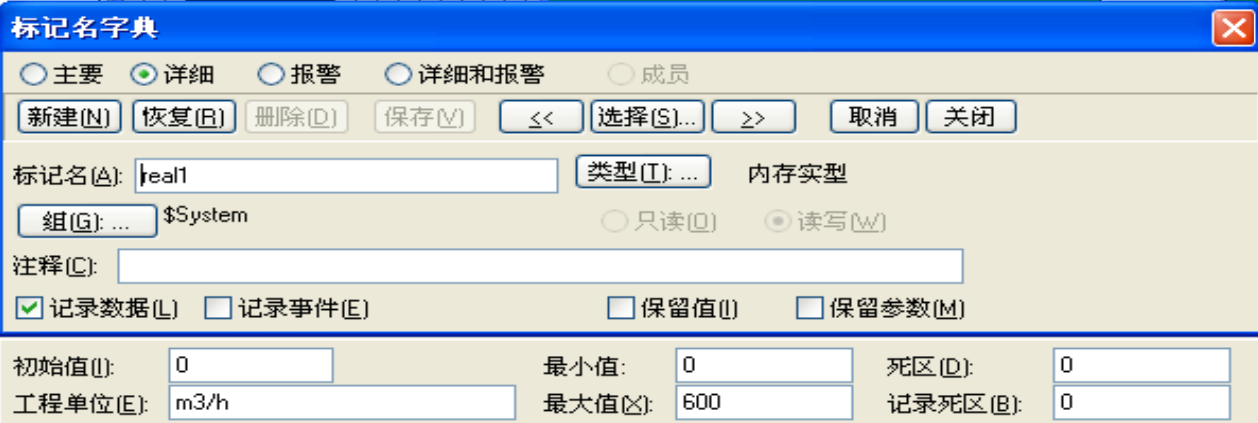

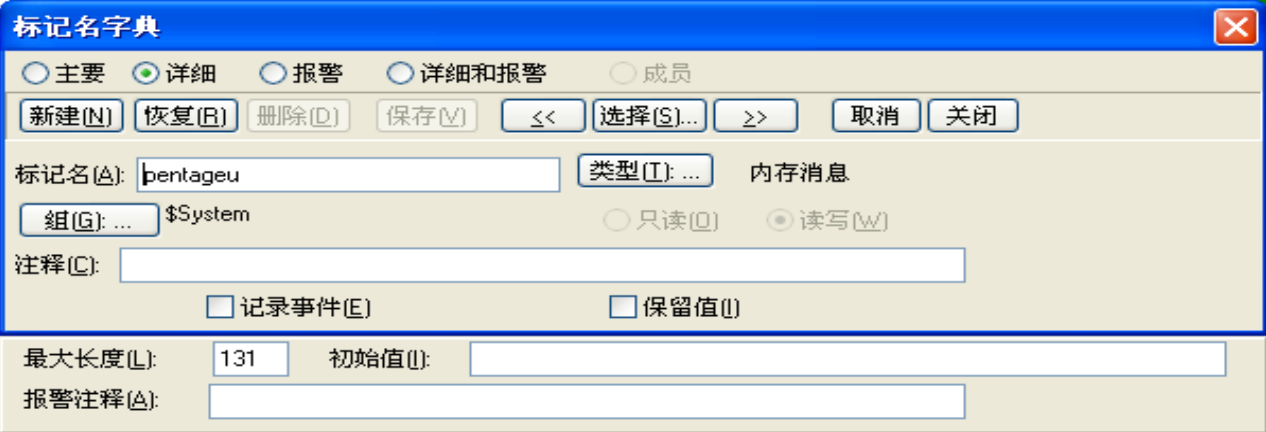

在新建的intouch9.5项目上新建变量

新建一个intouch窗口main，放置两个数字显示控件，值显示-模拟量，关联real1和real2。

新建弹出窗口"变量实时趋势",放置数字显示控件，值显示-字符串，关联vartagname。放置16-pen trend控件（在向导-trend组中）。放置关闭按钮控件。

趋势控件属性如下：



main窗口属性-脚本，窗口打开事件写下面的代码：

real1=123.45;
real2=567.89;
Hide "变量实时趋势";



"变量实时趋势"窗口属性-脚本，窗口打开事件写下面的代码：

ptSetPenEx("PenTrend_0", 1, pentagname, 0, pentagmax, 0, 1, 1, pentageu);

上面的函数中，第一个参数是趋势控件的名字，第2个参数是趋势笔编号，第3个参数是趋势笔对应的趋势变量名字，第4个参数是趋势数值轴下限，第5个参数是趋势数值轴上限，第6个参数是趋势笔可以偏离它的偏差目标值的最小百分比，第7个参数是趋势笔可以偏离它的偏差目标值的最大百分比，第8个参数是小数位数，第9个参数是趋势单位。

一个工艺画面上会有很多变量，每个变量范围、工程单位不一样，使用公用趋势窗口时，需要动态设定这些参数。

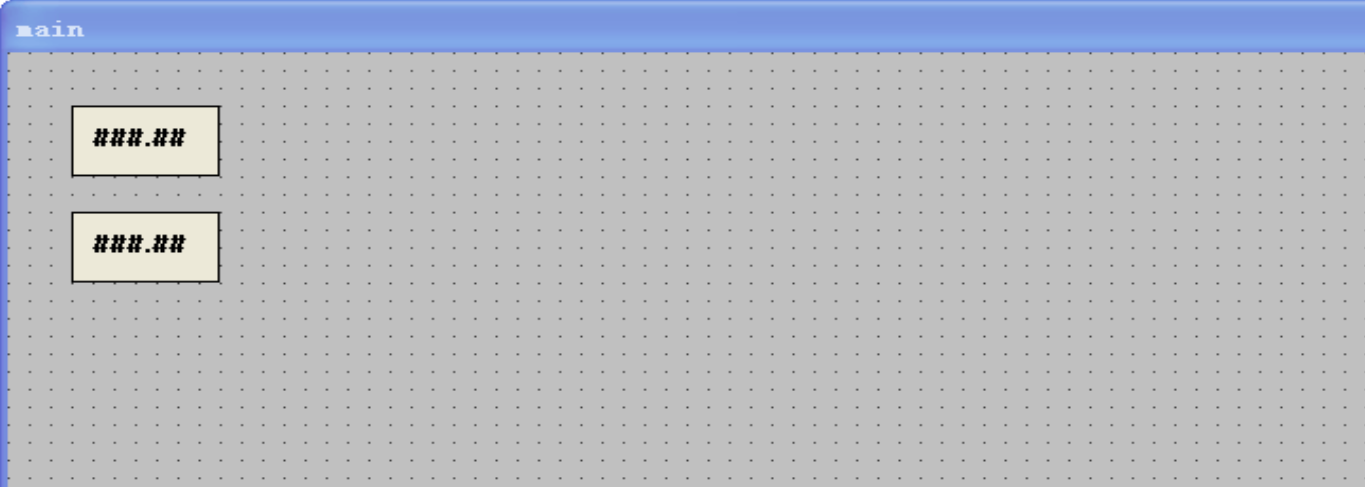

main窗口如下：

点击real1外框的动作脚本是：

vartagname = "real1实时数据";
pentagname="real1";
pentagmax=real1.MaxEU;
pentageu=real1.EngUnits;
Show "变量实时趋势";

这几个变量就定义了弹出窗口"变量实时趋势"的变量名字，趋势关联的变量名，数值轴上下限、单位。

点击real2外框的动作脚本是：

vartagname = "real2实时数据";
pentagname="real2";
pentagmax=real2.MaxEU;
pentageu=real2.EngUnits;
Show "变量实时趋势";

保存、运行，点击main窗口上real1和real2就会弹出实时趋势窗口，数值轴上下限、单位和real1、real2保持一致。
