ABB freelance 2019 SP1上做H、HH、L、LL图形块闪烁报警效果

今天需要在现场生产控制计算机上对工艺参数出现H、HH、L、LL报警时闪烁功能。有段时间没有弄了，有点记不清了，在办公室计算机上测试了几次，回忆起了制作方法，赶紧记录下来，年纪大了，多做学习笔记才靠谱。

1. 新建一个freelance项目，插入软件、硬件等层级，插入过程站、OS等，这个过程省略，不记录怎么做的。

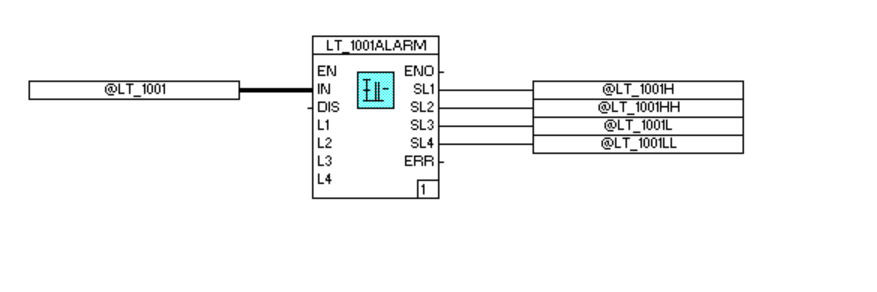

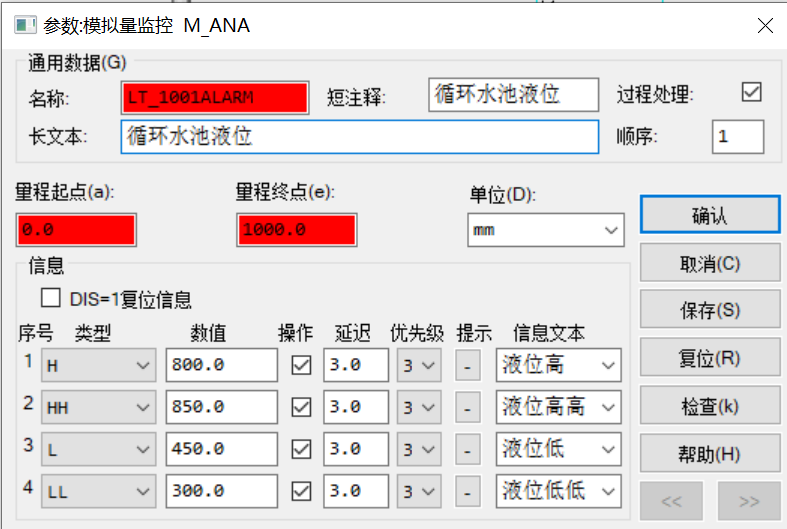

2. 新建变量LT_1001，REAL类型，添加一个模拟量监控功能块。

3. 到了关键步骤，这就是我上午遗忘的部分。

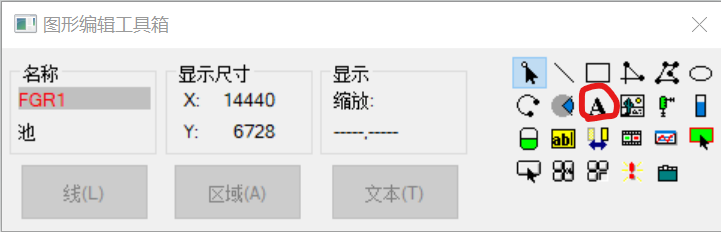

在操作员站下新建FGR，然后新建一个静态文字，点击下图工具箱上红圈内控件。

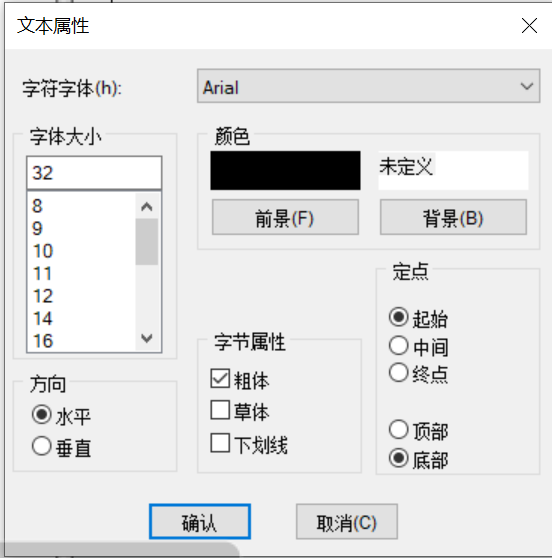

点击画面空白处，写下HH，选中刚刚写的HH，点击菜单修改-文本属性，定义字体大小、前景颜色和背景颜色。这里文字大写定义为32，背景透明，前景颜色黑色，加粗。

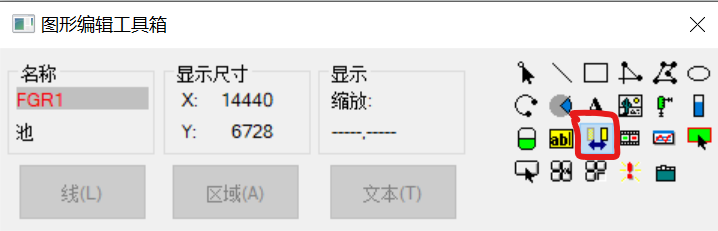

点击工具箱上红圈内工具，将其转化为图形符号。

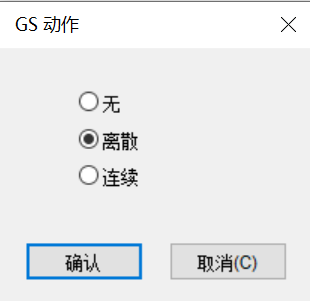

弹出对话框选择离散量，然后点击确定按钮

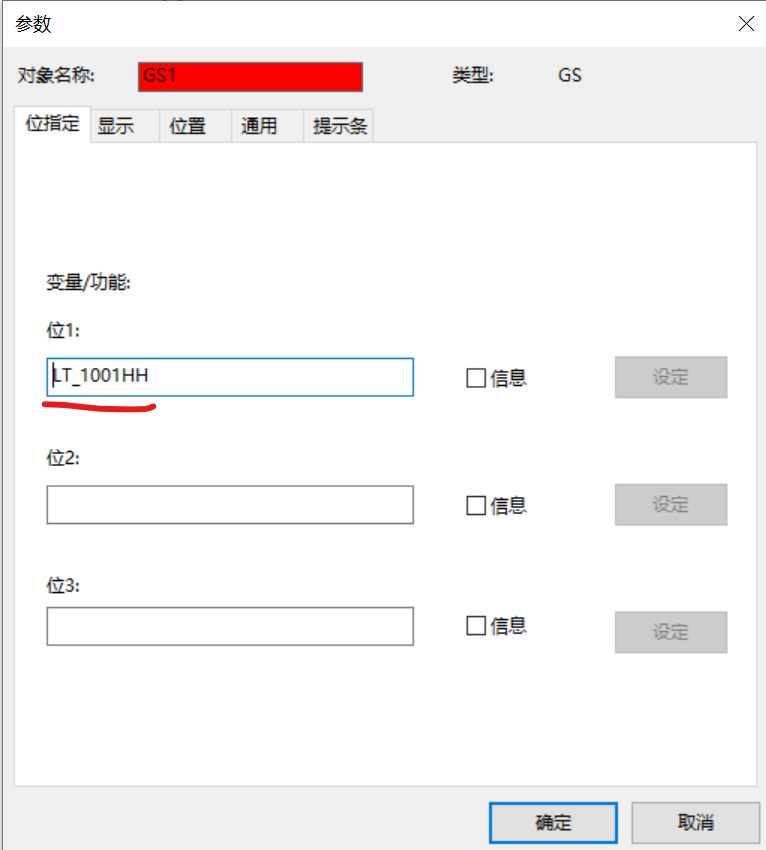

弹出对话框位指定选项卡位1填写变量LT_1001HH，因为这个图形块是为了标识HH报警，所以只需要关联一个BOOL变量。

从参数配置来看，可以关联3个BOOL量，只是这里只需要关联1个，今后其他情况根据实际需求来配置。

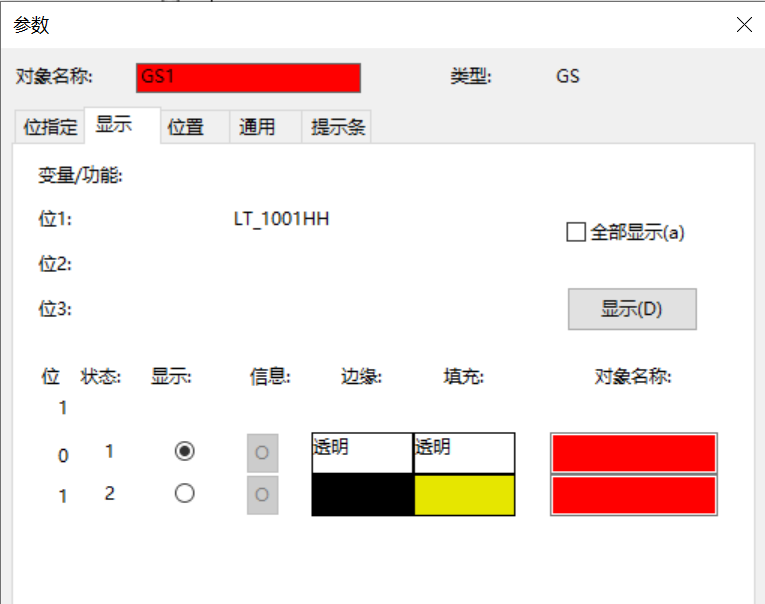

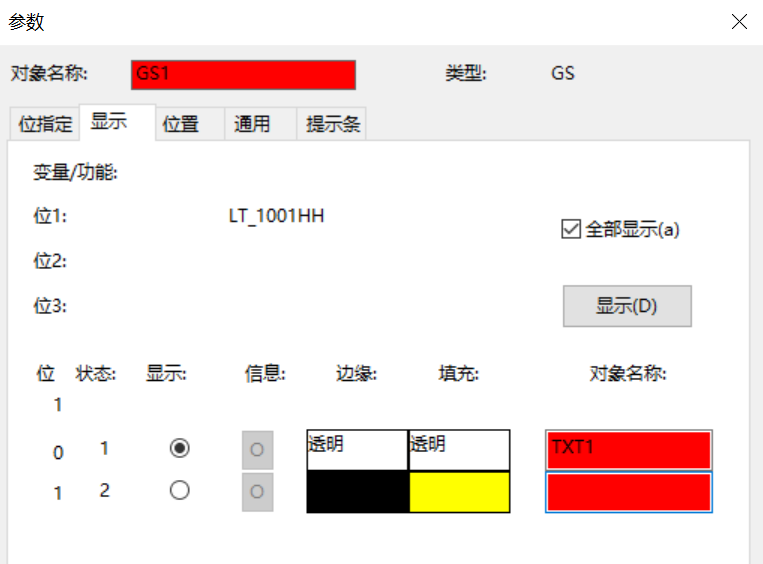

切换到显示选项卡，这里是针对位1变量，也就是LT_1001HH的数值来决定边缘和背景颜色。这里定义当LT_1001HH为0，不显示，也就是边缘和背景为透明。当LT_1001HH为1时（HH报警发生时），边缘黑色，背景黄色闪烁。

此时对象名字框里面是空的，如下图

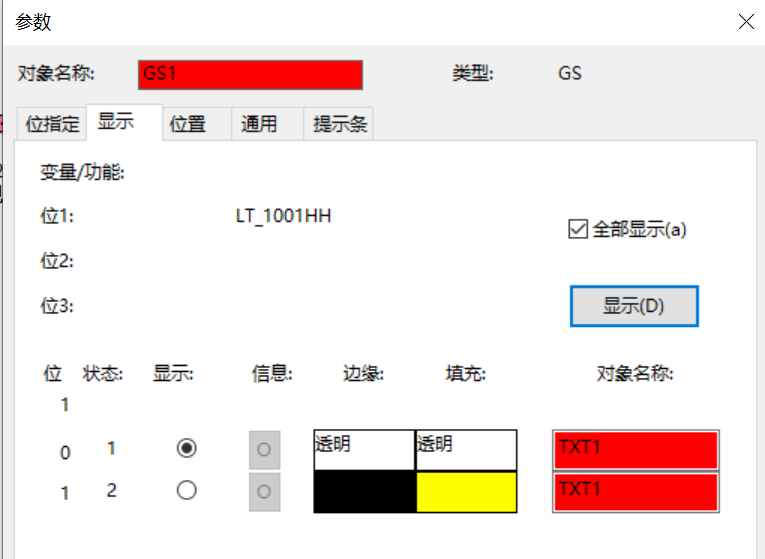

勾选全部显示，然后点击显示按钮，会关掉对话框，再去选中HH文字。点击菜单编辑-返回到对象。会自动打开前面的对话框。

点击背景红色的空白的输入框，再次点击显示按钮，关掉对话框，去选择HH文字对象，点击菜单编辑-返回到对象。会自动打开前面的对话框。

houmian

后面的通用选项卡和提示条与其他控件一致，不做介绍了。

点击确定按钮，关掉对话框。

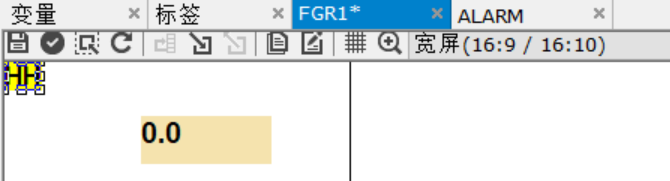

会发现HH跑到左上角了，使用鼠标拖拽到合适位置。

闪烁报警就设置完了，使用模拟器做测试，修改LT_1001数值，人为产生HH报警，就可以看到闪烁效果了。
