WINCC下做报警闪烁功能

最近现场需要做WINCC画面上报警闪烁功能，以前也做过，只是很久没弄了，做个练习记录一下。

假设高限报警时，IO域背景闪烁黄色，高高限报警时，IO域背景闪烁红色。

在wincc新建一个项目，内部变量新建一个32位浮点数Value，两个二进制变量H和HH。新建一个画面，放置IO域，关联Value变量。放置4个按钮。

鼠标点击按钮1让H=1，鼠标点击按钮2，让H=0；鼠标点击按钮3，让H=1，HH=1，鼠标点击按钮4，让H=0，HH=0。

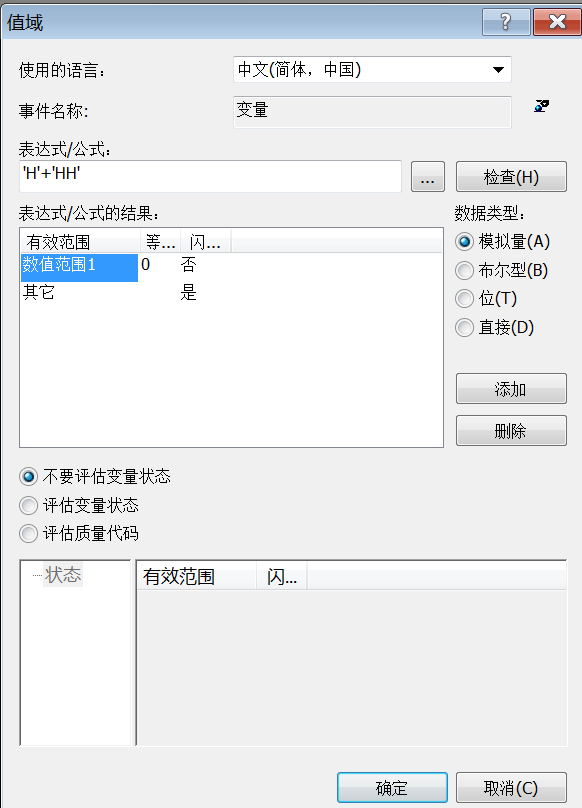

IO域属性-闪烁，背景闪烁激活属性-动态对话框，根据H和HH的数值决定是否闪烁



背景闪烁颜色关为白色。

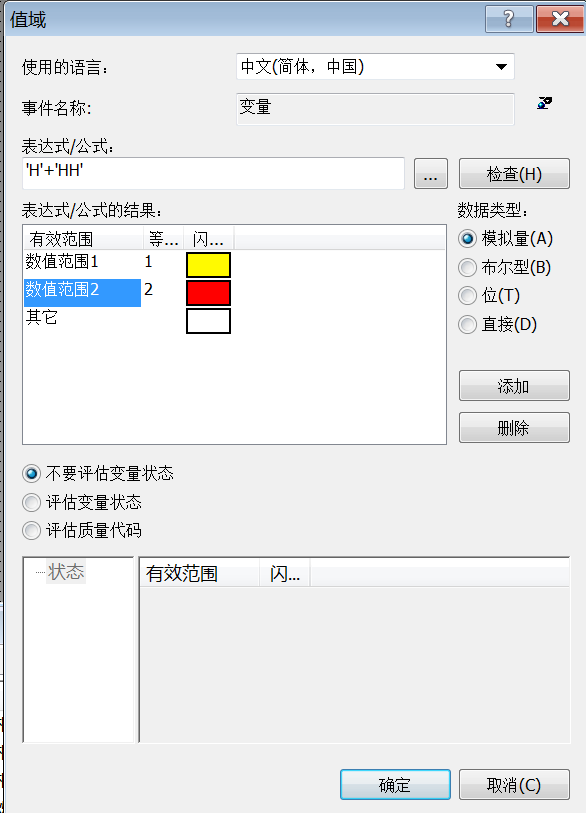

背景颜色闪烁开设置为动态

这样设置后，不同报警等级，闪烁颜色不一样。

保存，运行项目，鼠标点击按钮，根据不同的报警等级，IO域背景闪烁颜色不一样。
