TIA 做交通信号灯控制练习1

练习一下交通信号灯程序，从简单的功能做起。红绿黄等交替亮起。使用TIA编程，做成FB。

 新建一个TIA项目，选择一个1200CPU.

1. 新建一个FB，在新建的FB，先配置输入输出变量。

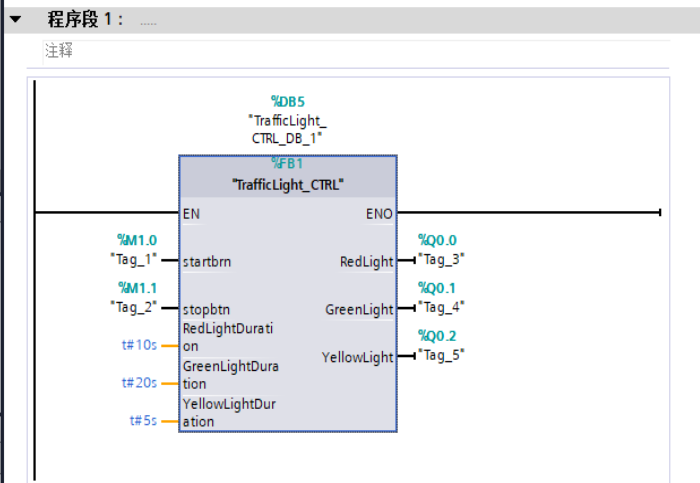

2. 在FB写下面的程序，OB1里面调用此FB



3. 在WINCC上建立1200？1500的变量连接，连接博图模拟器，建立变量。

4.WINCC画面上添加两个按钮，关联start和stop变量，鼠标点击按钮时，这两个值为0

5. WINCC画面上添加3个圆，背景颜色关联RedLight、GreenLight、YellowLight变量。

6. 运行TIA模拟器，运行WINCC项目程序，点击start和stop按钮，就可以看到效果了。

Wincc上的配置比较简单，就不截图了。
