ABB 800XA学习笔记51：项目框架结构2

这一片学习笔记我在新浪博客记录过，地址是ABB800XA学习笔记51：项目框架结构2_来自金沙江的小鱼_新浪博客 (sina.com.cn)

在这里我也记录一遍，以免丢失

5.2.4 集成和连接

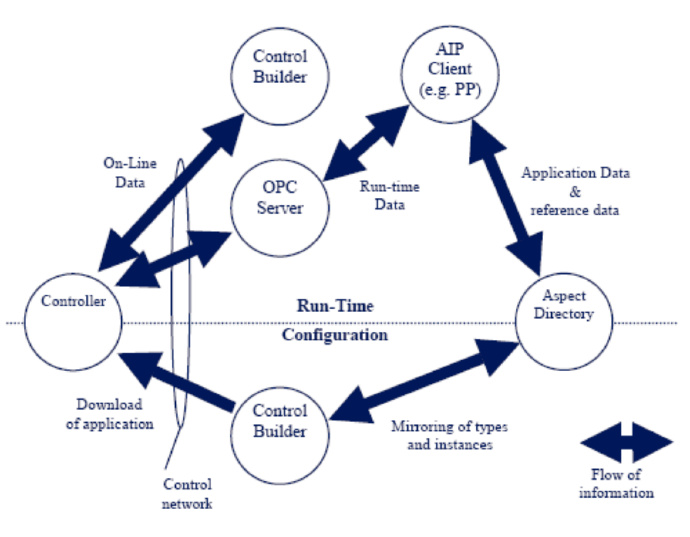

control builder M 在方面框架（也称为方面集成平台）作为方面系统运行。集成需要安装AC 800M连接选件，工作原理如下：

• CBM项目资源管理器和控制结构是同步的，因此显示相同的视图。对象类型可以在CBM项目资源管理器的“库”部分或“对象类型结构”中创建。
• 编写控制代码时，可以在Control Builder M 中创建功能块或控制模块的实例。在这种情况下，实例也会立即在“工厂资源管理器”中创建。实例化基于类型结构中的对象类型，因此给予实例在类型定义时的所有方面，例如面板等等。
• 实例化也可以在工厂资源管理器 或批量数据管理器中完成，在这种情况下，实例是从对象类型创建的，然后镜像到 Control Builder M。

5.2.5 创建控制网络

工程工作区应该用于创建控制网络和设置控制项目。控制网络用于对连接的OPC服务器进行分组。

注意！控制结构中的“控制网络”对应于物理控制网络。

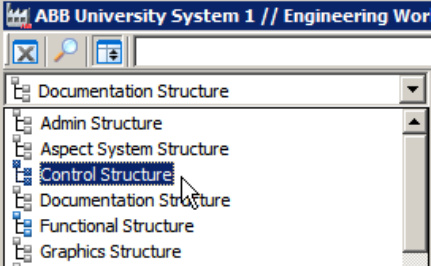

1. 在工程工作区中选择控制结构。这是用于创建控制网络、设置 OPC 数据源定义方面和创建控制项目的结构。

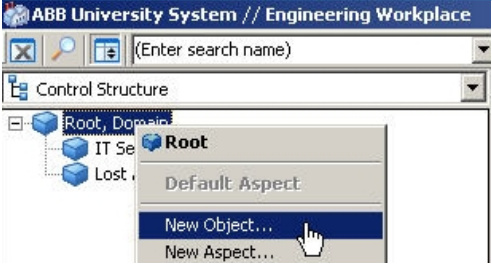

2. 右键单击根对象，然后从上下文菜单中选择“新建对象”。

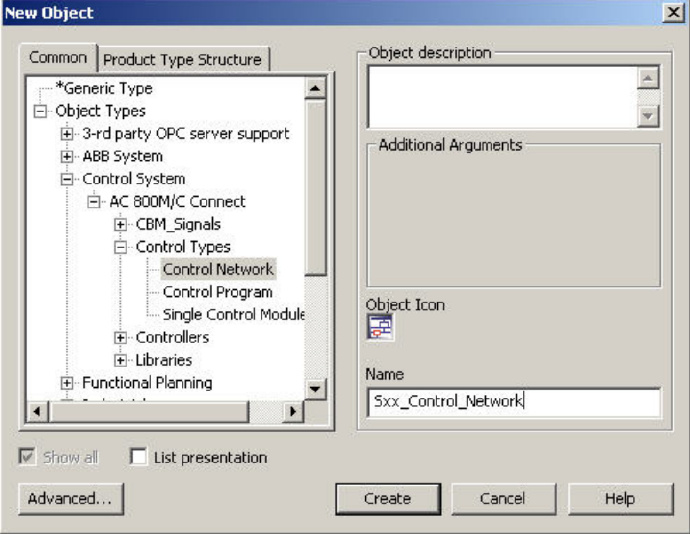

3. 选择对象类型“控制网络”并给出合适的名称。

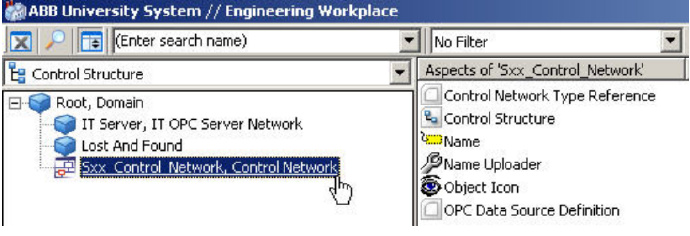

4.结果看起来是这个样子
