ABB 800XA学习笔记45：工程组态界面4

这一篇博客我在新浪博客记录过，地址是ABB800XA学习笔记45：工程组态界面4_来自金沙江的小鱼_新浪博客 (sina.com.cn)

在这里也记录一遍，以免丢失

接着学习。

4.4 用于应用工程的结构.

这些是800xA系统的主要应用结构。这些结构是主要结构，因为假定大多数应用程序工程师将在这些结构中执行大部分工作。



4.4.1 功能结构

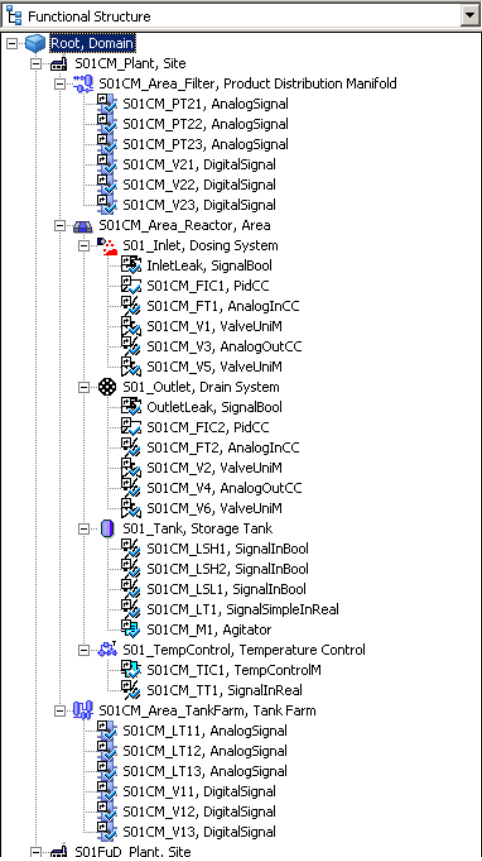

功能结构描述了工厂的功能。它用于根据工厂设备将工厂构建为系统和子系统。由此，它还可以用于与工厂结构有关的组织显示、报警切片和其他功能。



它还可以显示与任何特定控制逻辑没有直接关系的方面对象，例如控制回路中包含的热交换器（物理对象）.



4.4.2 控制结构

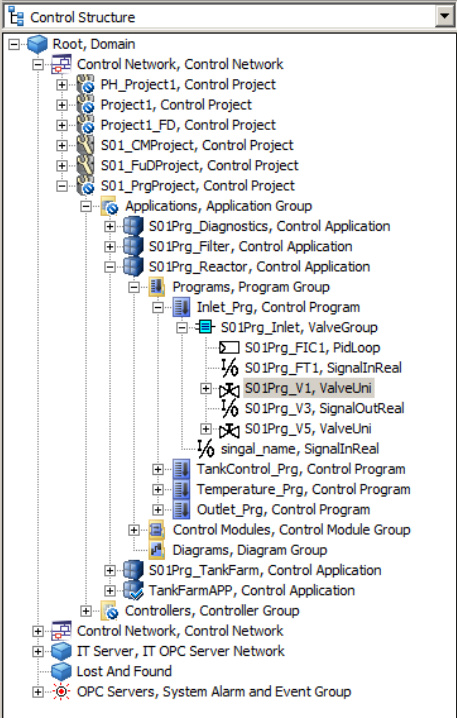

控制结构用于组织系统中的过程控制环境，即定义控制应用程序的不同部分的执行位置。此外，用户可以检查一致性并监控系统状态。它在没有任何对象的情况下初始化。配置完成后，它包含用于控制工厂过程的网络和节点。



此结构包含控制网络、控制项目、应用程序、控制器、工作站、不同类型的子对象（如 I/O 板和过程对象以及分配给此结构中不同对象的信号）。



4.4.3 位置结构

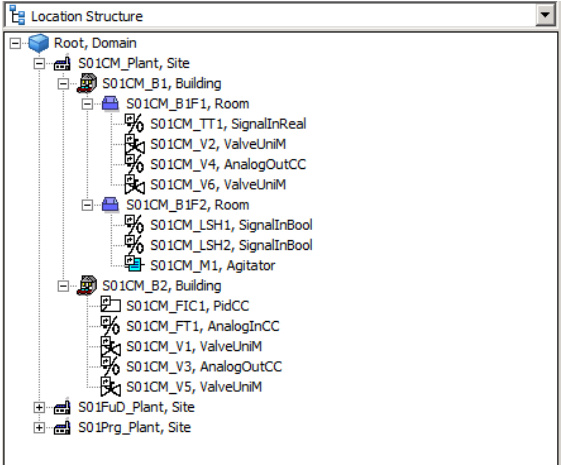

提供位置结构（可选）以帮助用户根据工厂中对象的地理位置或位置识别工厂设备。此结构中的对象将由建筑物、房间和物理站点的位置组成。因此，在创建系统时，此结构中没有默认对象。
