ABB 800XA学习笔记3：基本配置

下面的内容我在新浪博客也发表过，地址是

ABB80XA学习笔记03：基本配置_来自金沙江的小鱼_新浪博客 (sina.com.cn)

在这里记录一遍，以免丢失。这边笔记生成的时候，我刚刚开始学习，很有可能会有不足之处，我会在今后的博客中逐步完善。



前面的博客学习记录了英文版操作系统windows server2016安装，用户配置，安装中文语言包，800XA软件安装的方法。这一片记录怎么做基本的设置，属于系统环境的配置搭建，还顺带记录一下临时授权的实现方法。

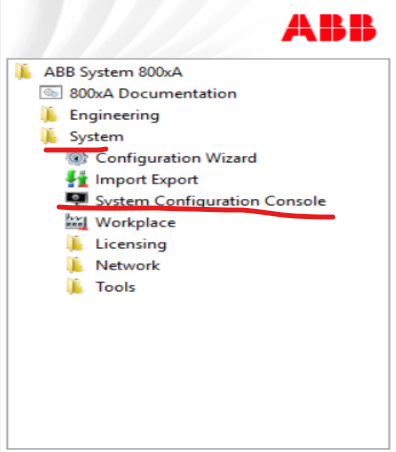

ABB 800XA安装结束之后，使用800xAService用户登录，操作系统桌面上有一个ABB Start Menu软件的一个图标，双击这个图标，可以看到树形目录。



找到system下面的system Configuration console，点击，会打开一个窗口

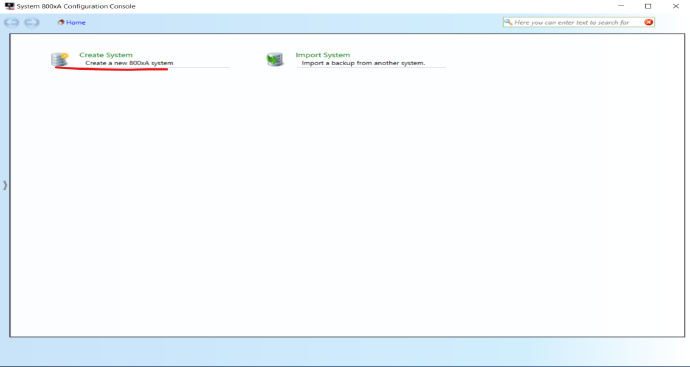

点击create system，创建一个系统

一页截图不完，下面继续

前面的name和description不用解释，path是重要的数据存放到路径，这恶鬼使用默认就行。

netwok filtering (recommanded)

这个勾选表示网络过滤，后面的注释说的意思是如果所有的客户端和服务器连接在唯一的荣誉网络，就没必要启用这个功能。现在就是初学，保持默认设置，以后有时间再来体验勾选和不勾选的区别。

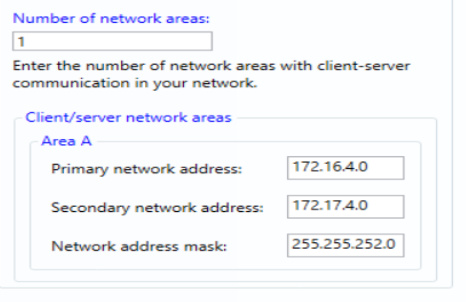

number of network areas

这个是定义网络的数量。800XA可以组建很大的系统，可以包含多套控制系统、服务器、客户机等等，可以按照实际需要分成不同 的区域，分配不同的网段，默认只有一个网络区域，就是冗余的区域A，主网段是172.16.4.x，备用网段是172.17.4.x，子网掩码是255.255.252.0，这个网段设置不去修改它。

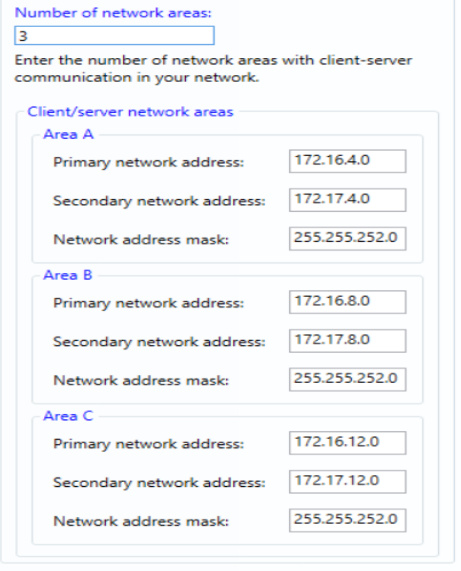

如果尝试将网络区域数量修改为3，可以看到下面自动生成的网段：



我现在是初学，只设计一个网络区域，把数量修改回1，点击右下方的apply按钮，应用配置

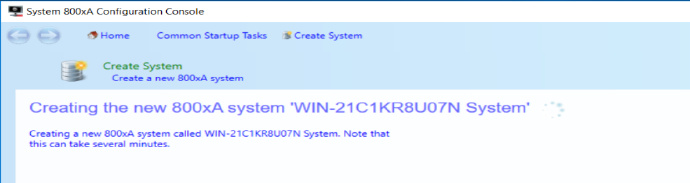

系统提示要等待几分钟，那个旋转的圈圈，很想手机网速慢时候的等待。

然后通知搞定了

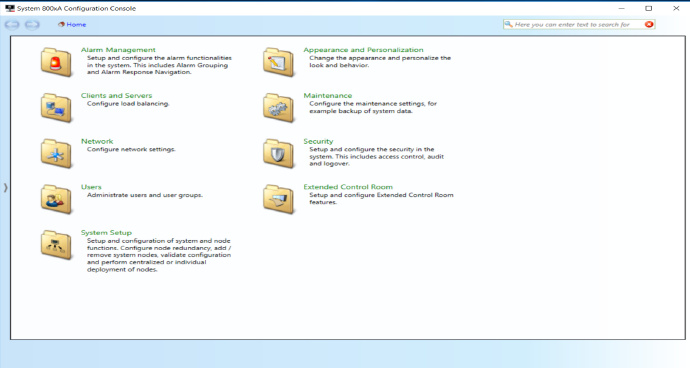

点击那个finish按钮，回到前面的窗口，这个时候可以选择设置的内容就多了起来

第一个alarm management是报警管理的，暂时学习不到这个内容。

第二个client and server是关于客户机和服务器的。

第三个是网络设置，就是前面有几个网络区域，网络区域的网段设置。

第四个是用户设置，涉及用户权力分配。

第五额是系统设置，点击进去看看。

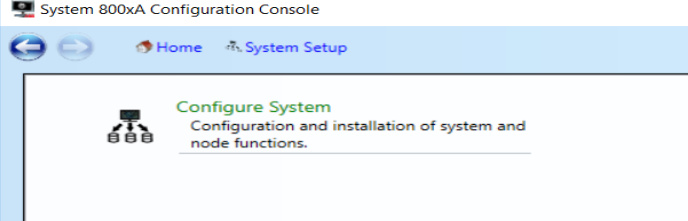

点击configure system，打开新的窗口

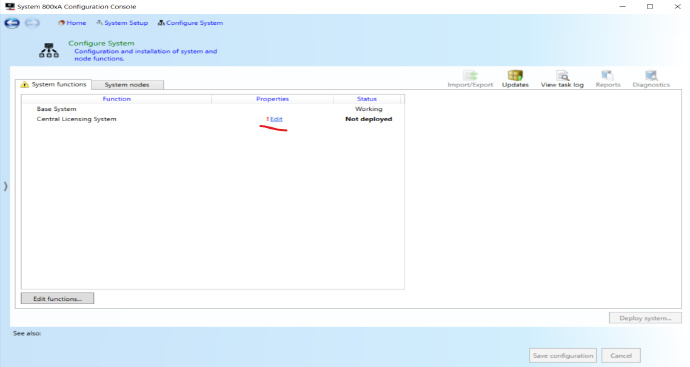

只有一行，就是central license system，中心授权系统有一个红色感叹号，表示很重要，必须设置一下，点击edit

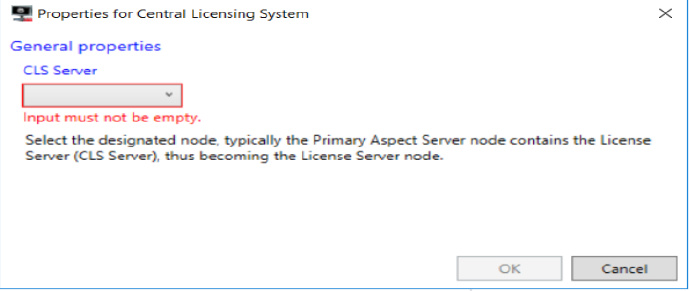

现在CLS服务器没有分配，CLS就是central license system每个单词第一个字母缩写，红色字体提醒输入不能为空。点击下拉列表框，目前网络里面只有这一台电脑，那就将本机作为CLS服务器

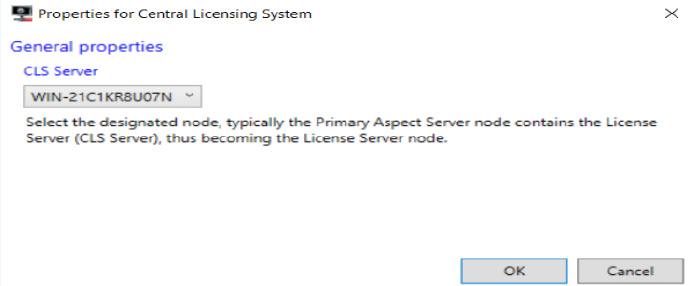

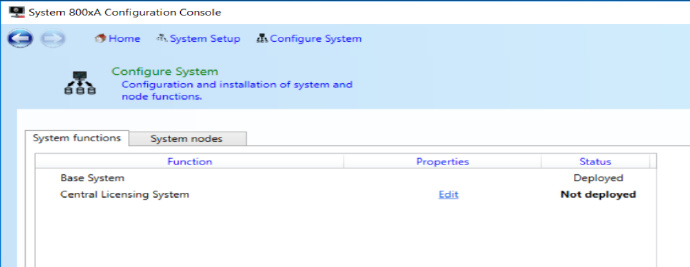

现在红色提醒信息消失了，点击OK按钮

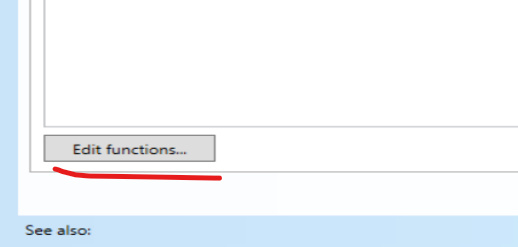

这个窗体也没有红色提醒信息了。但是系统功能还是很少，只有一个CLS服务器的功能，显然是无法进行下一步的学习练习的。在这个窗体下面有一个Edit functions……的按钮，点击这个按钮可以分配其他的系统功能。

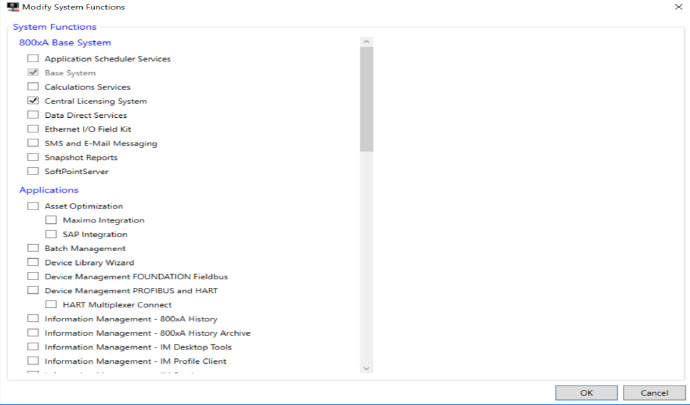

打开下面的窗口

系统功能分成了几个大类。

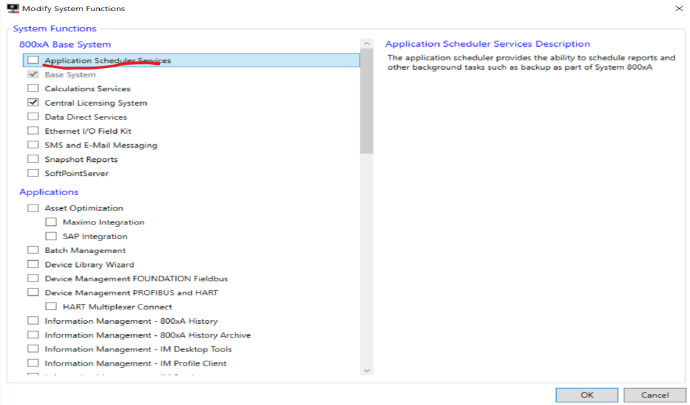

800下A base system下面有一些功能，经过前面的设置，只是选择了base system和central license system两个功能。可以点击每一个功能，又变回出现相应的提示信息，这个功能是干嘛的。



第二大类是引用applications，现在暂时不选任何选项

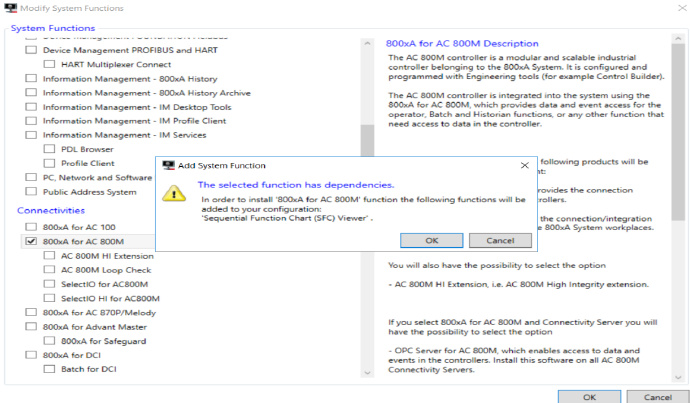

第三大类是connectiveities，我需要在AC800M硬件基础上进行学习，鼠标去勾选了800xA for 800M，会弹出提示信息。





弹窗大意就是勾选的功能需要安装SFC阅读器，点击OK关闭对话框

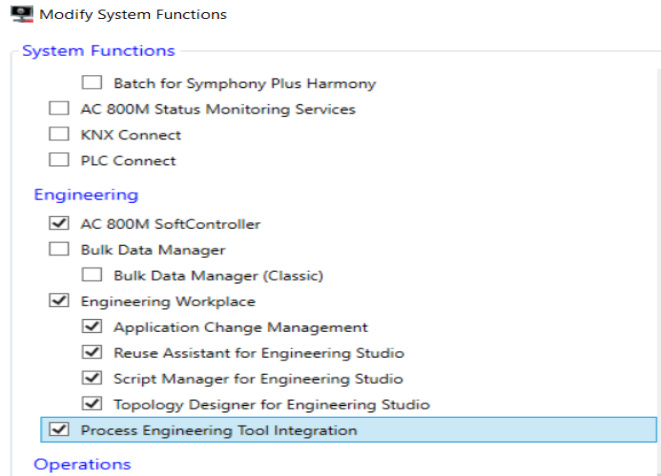

第四打雷信息engineering勾选下面的内容



softcontroller是模拟器

第五大类是Operations是操作，勾选了SFC，就是前面勾选800xA for 800M的时候提示的内容。

第六类PSM Libraries，不勾选任何项目

点击右下方的OK按钮

可以看到勾选的系统功能列表形式出现，目前显示的是not deployed表示没有分配。觉得没有问题了，酒店及右下方的Deploy system按钮进行分配。后期入股偶要修改，再次按照前面的方法进来重新设置就是了。也可以点击save configuration，先保存，不做分配。

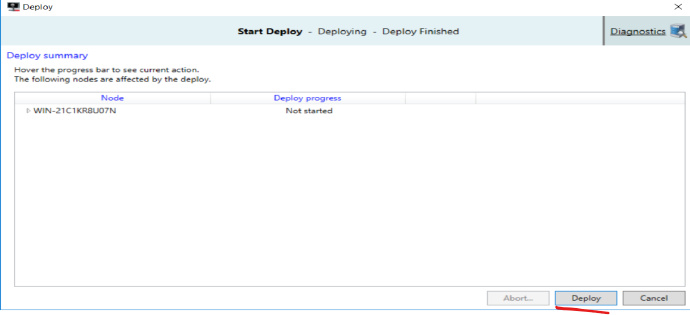

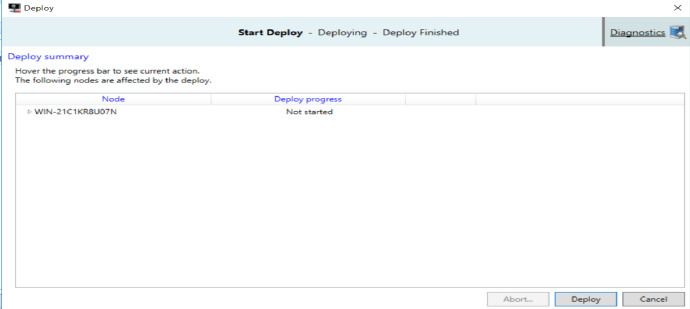

这里会显示要进行系统分配的计算机列表，因为只对本机做了设置，所以只看到本机载列表里面。点击deploy按钮进行分配。

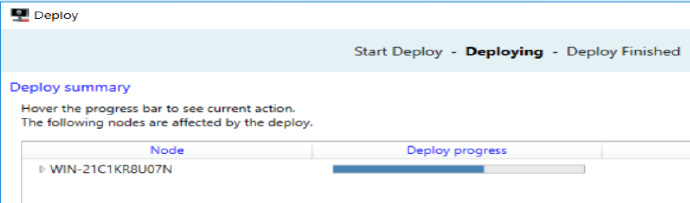

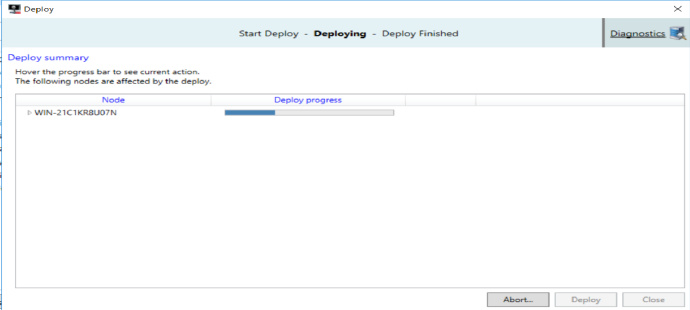

进度条会显示分配进度，这个过程根据设置的内容多少，可能时间比较长.



耐心等待配置完成

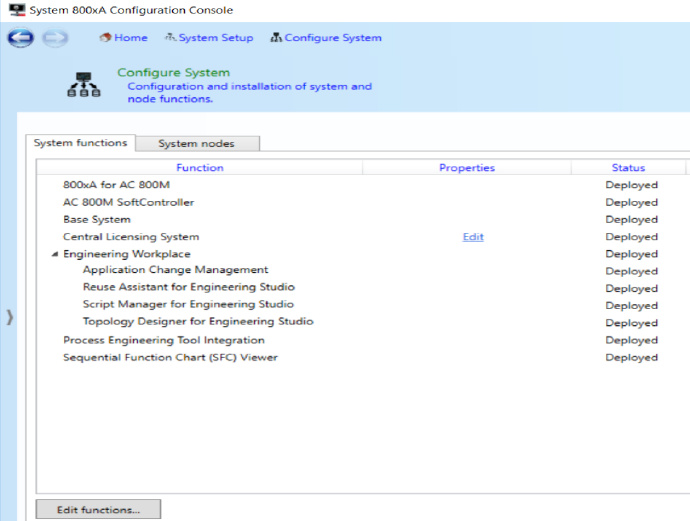

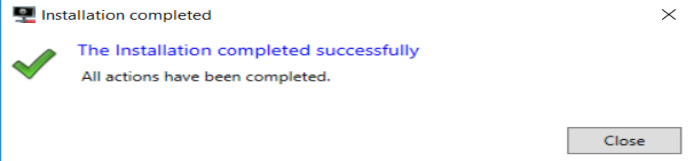

点击CLOSE按钮关闭对话框，现在系统会提示都分配好了

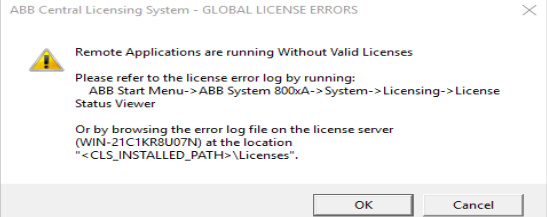

这个过程会提醒没有授权，下面的窗体样式

不管它，先关闭，后面会记录如何授权

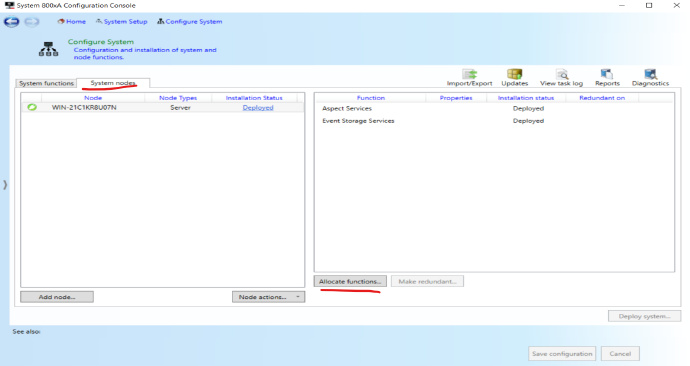

点击system node 选项卡

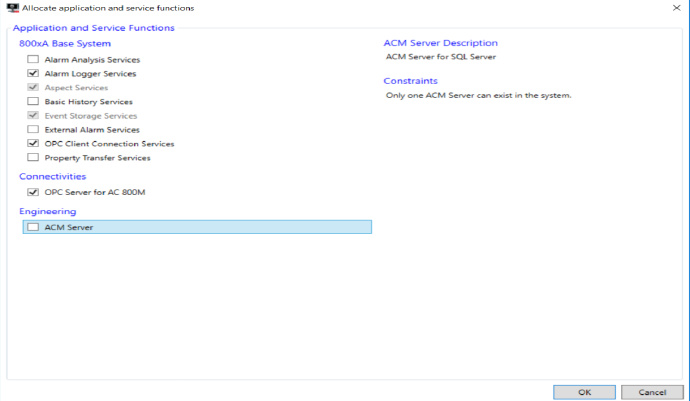

点击右下方allocation funtion，设置功能



800XA中上位机画面通过OPC从AC800M读写数据，按照上图勾选相应的功能，以后深入学习之后再勾选其他功能。

点击OK按钮

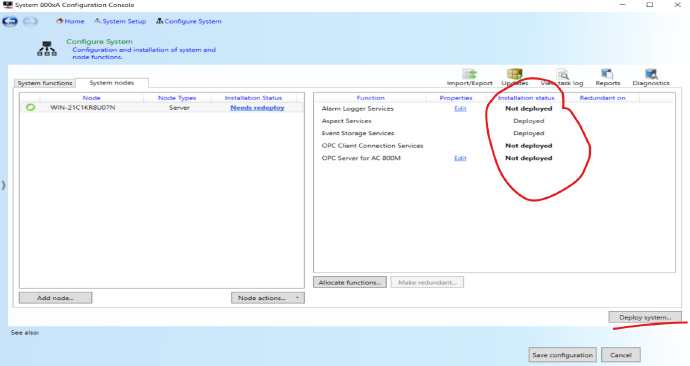

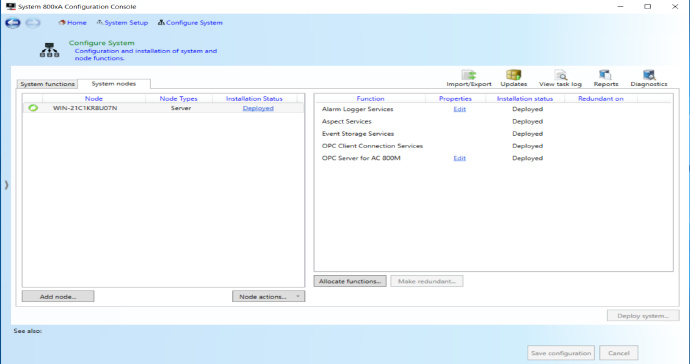

可以看到新增加的功能没有分配，点击分配功能按钮

系统功能和本地功能可以配置完之后一起分配

等待进度条拉满



到这里配置基本结束，明天记录一下授权，然后开启第一个练习的记录。
