ABB AC900F学习笔记16：freelance2019组态组画面

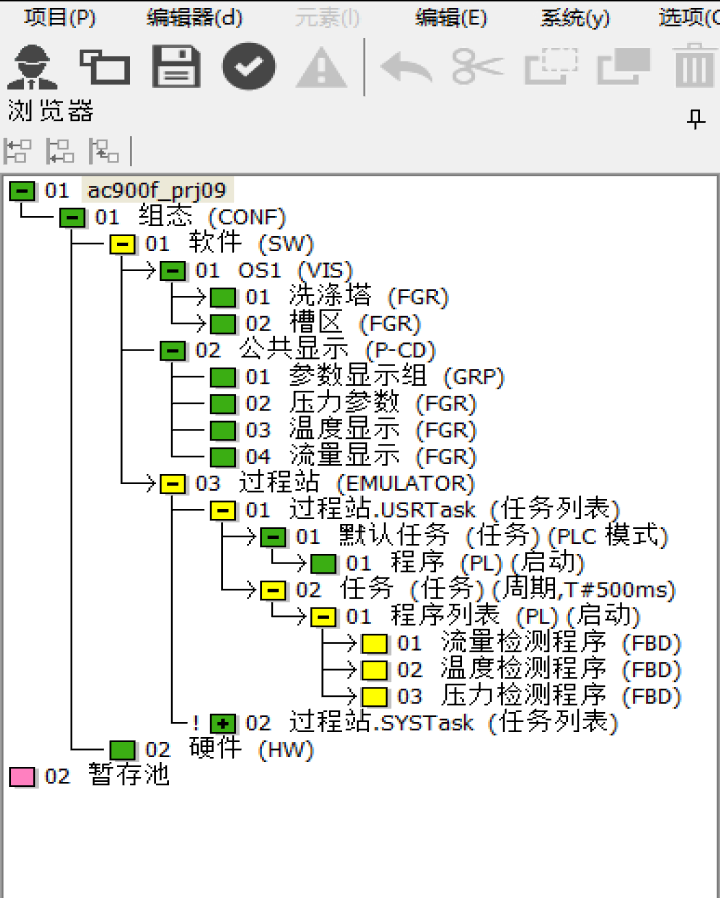

1. 建立树形结构如下，简单做了一些配置。

FBD程序也是写了几个做例子

上面的模拟量监控就是可以弹出的面板。

做好变量和标签的注释。



2. 打开硬件配置，插入模拟器和VIS，分配支援

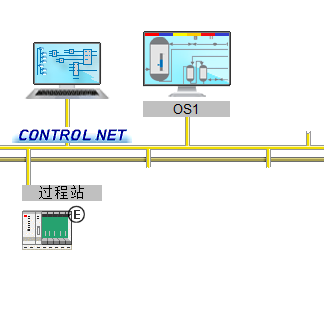

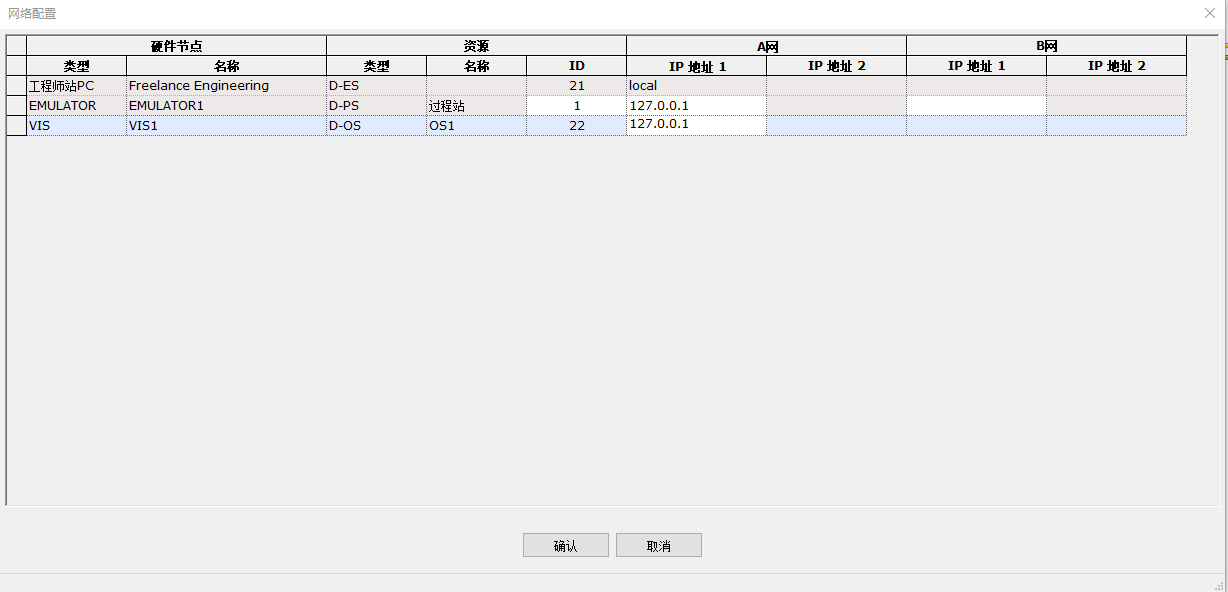

3. 设置网络

4. 在公共显示层级点击鼠标右键，选择插入-下一级，选择

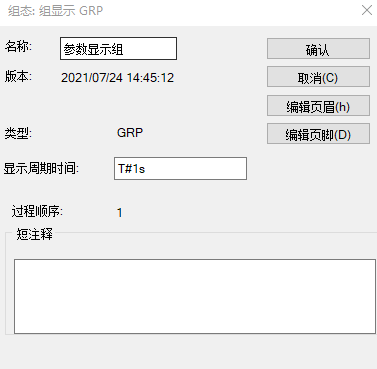

点击确定按钮，为组显示分配一个名字

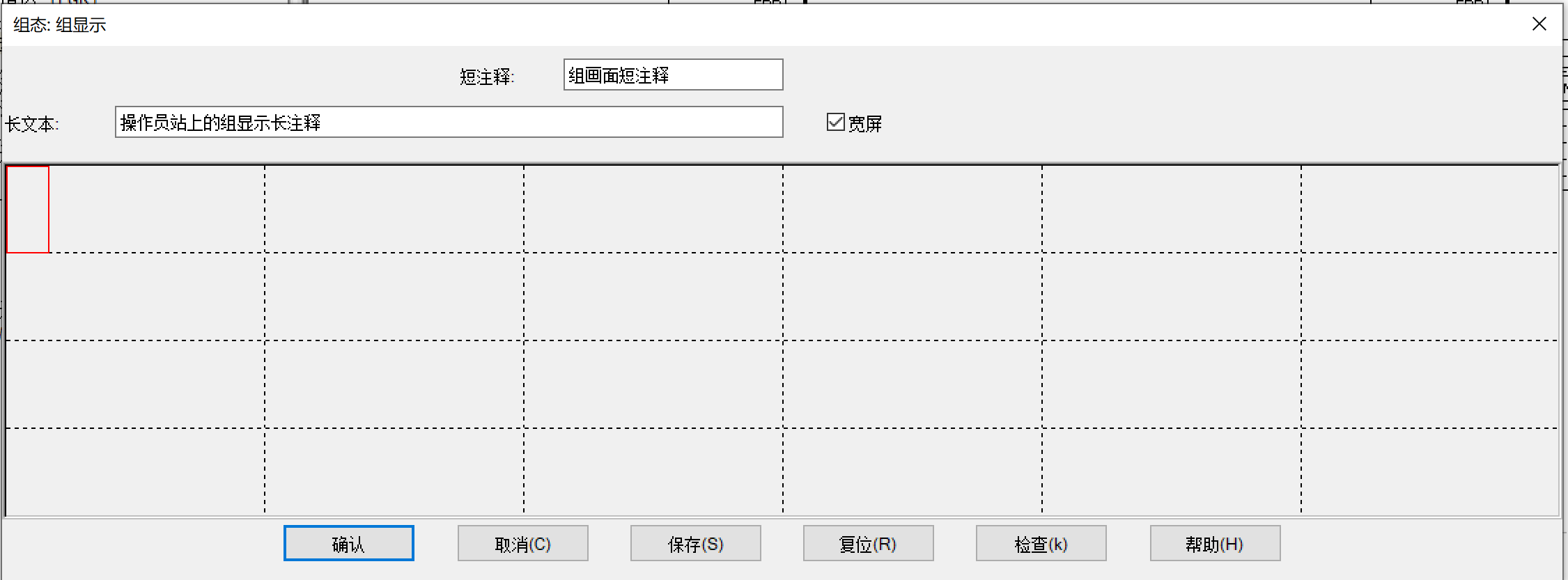

5. 双击刚刚新建的组画面

短注释：12个字符组画面在操作员上的短文本注释

长注释：30个字符，组画面在操作员上的文本注释

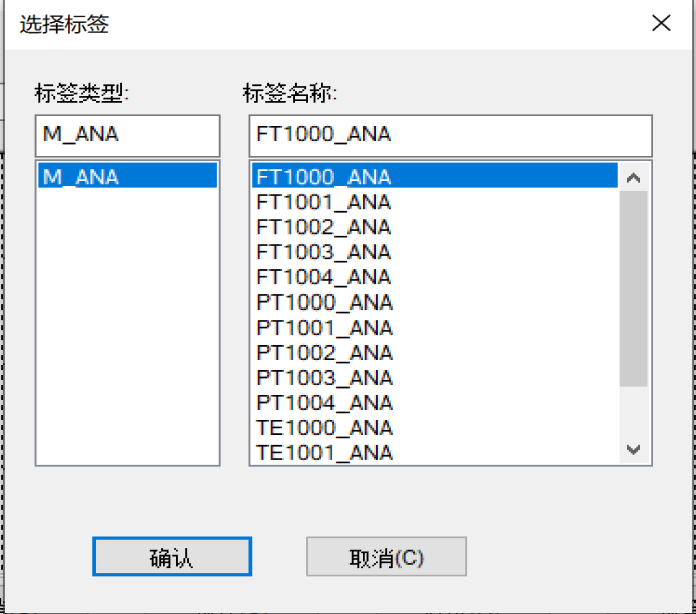

 双击红圈处，打开对话框

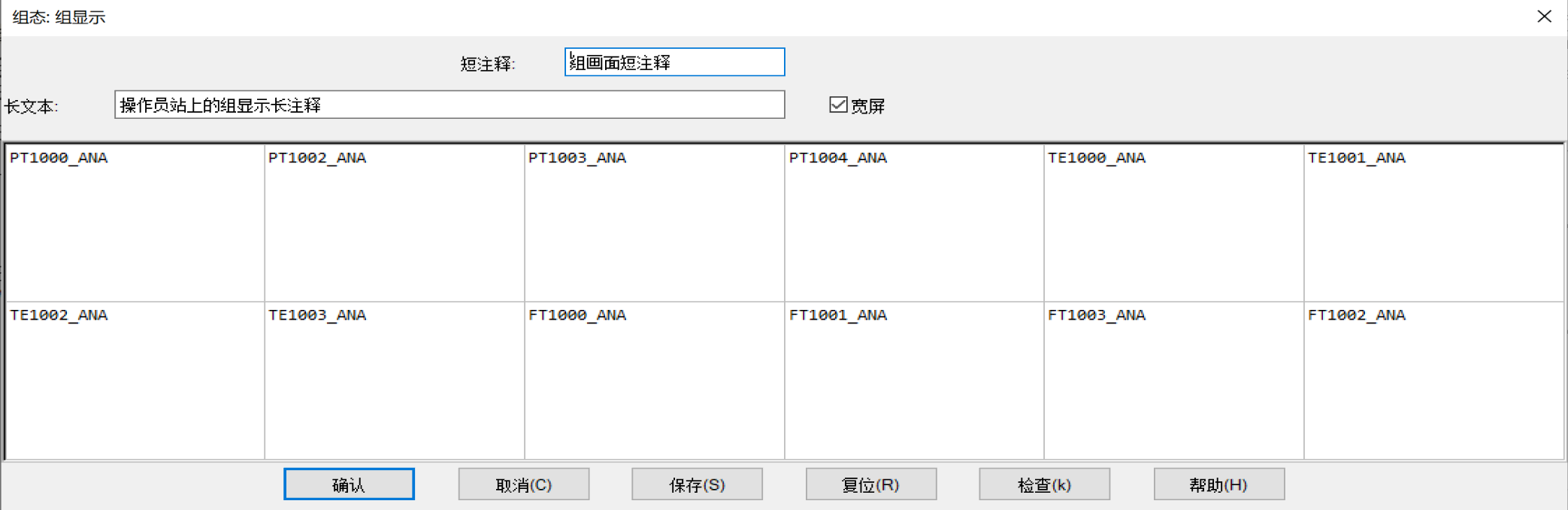

 可以配置12个面板

保存，检查错误。将过程站和操作员站加载。

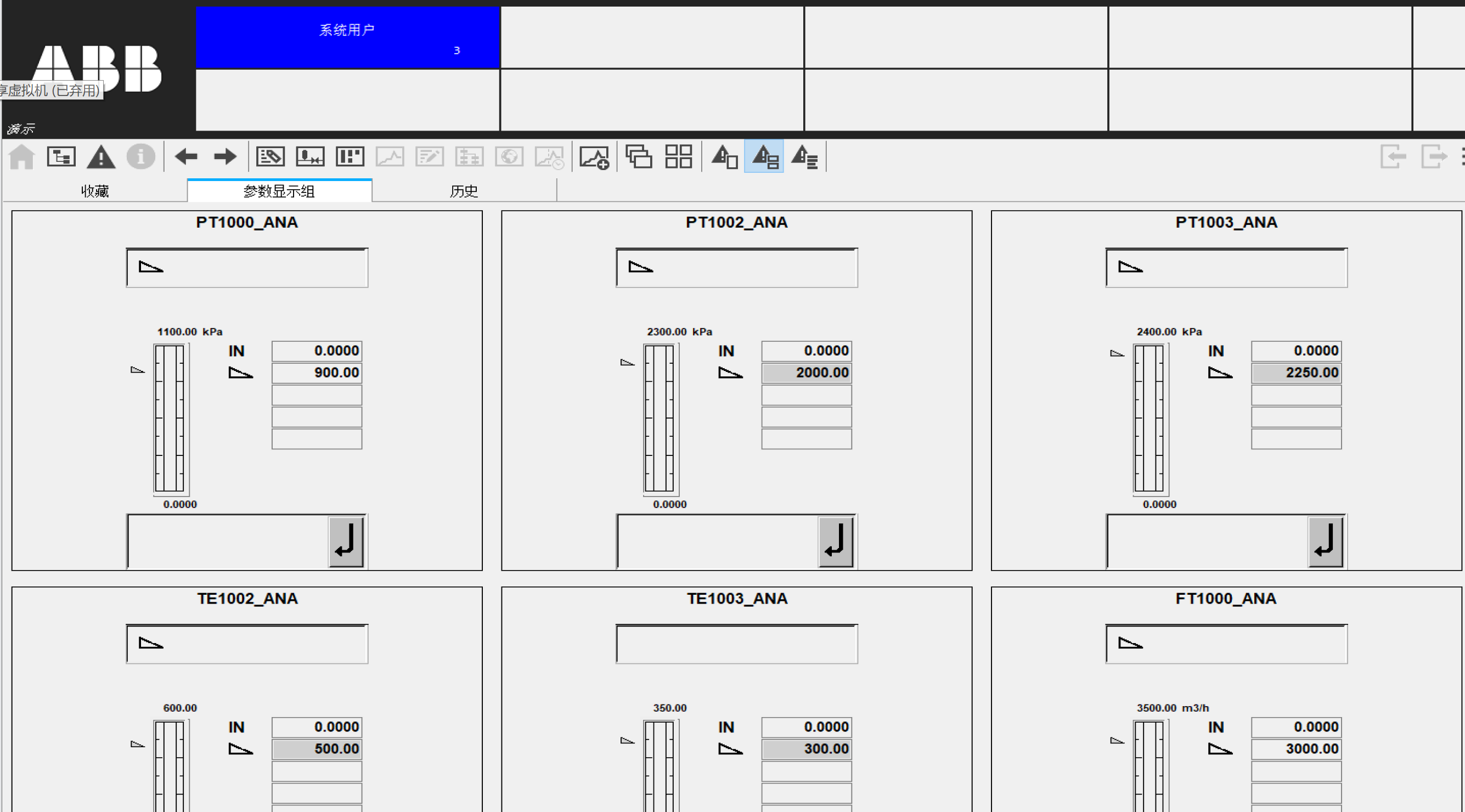

在操作员站的工具栏上点击组显示（红圈），然后选择要显示的组，就能看到刚才建立的组显示了

看起来和设置的不太一样？设置的是一组8个（每排4个，2排），现在每排3个，2排。这是因为设置的时候，默认勾选了宽屏。我这里是在笔记本电脑上的虚拟机里面运行，所以显示不全的。

这样可以在一副画面设置和查看N个参数。比如可以把PID调节的面板做成一个组显示。
