搬家第45天-citect2018元数据的学习1

我在学习citect2018时，控件属性设置对话框中会看到元数据选项卡，以前一直没有什么概念。今天逐步开始“元数据”这个概念的学习。

看资料上说“元数据是具有对应值的名称的列表”，就是说元数据有名称，还有数值，比如一个元数据叫做“体积”，它的有一个数值，比如说数值是1000。“元数据附加到对象的动态点”。动态点就是一个控件属性的“访问”选项卡上那个AN数值。“附加到对象的动态点”就是说元数据不能脱离对象，依附于对象，比如说元数据“体积”，它得依附于某个控件，比如一个罐子。元数据数值通过

DspAnGetMetadata(nAN, sMetaName)

函数来获取。nAN是一个整数，就是控件的访问选项卡上的AN数值，sMetaName是元数据的名称。

资料上说以下控件可以有元数据：

手绘线、直线、矩形、椭圆、多边形、管道、文本、数字、按钮、符号集、趋势、粘贴符号、ActiveX、过程分析器、DatabaseExchage、Pelco Camera View、web gate、超级精灵



先做一个练习，学习怎么添加元数据，怎么获取元数据。

在页面上添加一个矩形，双击矩形，打开设置对话框，找到元数据选项卡，可以看到表格。双击第一行名称，输入“体积”，参数值写91(随手写的，没有意义)，第二行名称写“重量”，参数值写183，然后保存设置。

新建一段cicode程序

FUNCTION showMetaData()

STRING value1,value2

value1=DspAnGetMetadata(4,"体积")

value2=DspAnGetMetadata(4,"重量")

Message("alarm",value1,48)

Message("alarm",value2,48)

END

画面上添加一个按钮，按钮的鼠标点击事件调用showMetaData()函数。保存编译运行，点击按钮就会逐个弹出对话框，显示编辑时设定的两个元数据数值了。

元数据名称的定义要以字母或者数字开头或中文，不能包含关键字，不能包含英文句号，不能包含空格，长度不超过253个字符，不能再运行期间修改名称，名称可以包含精灵替换，在特定动态点上需要是唯一的。



元数据的数值可以包含精灵替换，只包含变量标签名称或equipment.item标签引用中允许的字符，且不包含宫格，不超过255个字符，可以是文字字符串，在单引号中指定。元数据的值可以在运行时修改，但是图形页面关闭时，元数据值将回到初始值。



为了体验一下修改元数据值，新增一个cicode函数

FUNCTION MODifymate()

DspAnSetMetadata(4,"体积",300)

DspAnSetMetadata(4,"重量",500)

STRING value1,value2

value1=DspAnGetMetadata(4,"体积")

value2=DspAnGetMetadata(4,"重量")

Message("alarm",value1,48)

Message("alarm",value2,48)

END

画面上新增一个按钮，鼠标点击是调用MODifymate()函数，保存编译运行，可以看到元数据被修改了。

再新建一个页面，这两个页面分别添加按钮，做页面切换。这一次实验修改了元数据，离开页面再次返回，元数据修改是否有效果。

通过实验发现，在前述基础上元数据修改但是当页面切换后，元数据会回到初始值。



接下来测试一下元素据不是常数，是变量，修改数据后页面切换元数据的修改是否有效。

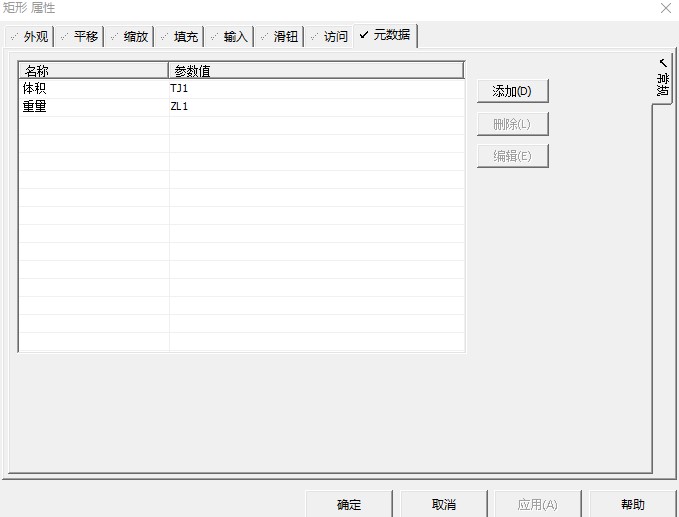

新建两个内部变量，real数据类型，变量名为TJ1和ZL1。画面上绘制一个矩形，动态点为8.定义两个元数据

新建两个cicode函数

FUNCTION showMetaData1()

STRING value1,value2

value1=DspAnGetMetadata(8,"体积")

value2=DspAnGetMetadata(8,"重量")

Message("alarm",value1,48)

Message("alarm",value2,48)

END

FUNCTION MODifymate1()

DspAnSetMetadata(8,"体积",301)

DspAnSetMetadata(8,"重量",501)

STRING value1,value2

value1=DspAnGetMetadata(8,"体积")

value2=DspAnGetMetadata(8,"重量")

Message("alarm",value1,48)

Message("alarm",value2,48)

END



画面上新建两个按钮，分别用于读取2#矩形元数据和修改元数据。保存编译运行，直接点击显示元数据，弹出的对话框是两个元数据对应的标签名，点击修改元数据按钮，可以看到修改成功，但是页面切换后，再次点击读取元数据，发现元数据又回到初始状态，显示标签名了。
