搬家第45天-Citect2018操作记录页面制作

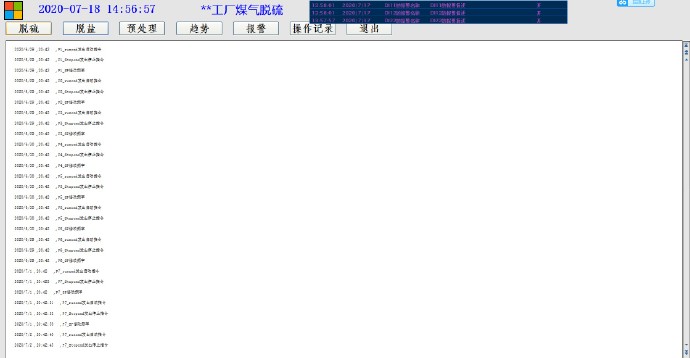

前面我学习过如何形成操作记录，以及利用模板页面显示操作记录。不过这样的模板页面外观风格很可能和工程其他页面风格大相径庭，十分别扭。仿照现有的模板，可以做有自家风格的操作记录显示页面。在前面的创建模板的练习基础上来做操作记录页面。做出的最终效果是这样子的（没有截图完）：

前面做操作记录功能时，生成过txt文件，这里把它拷贝到本项目文件夹下，用于实验。

打开操作记录页面，放入一个矩形，背景填充为白色，大小调整为根据实际情况调整好，右边和底部留出滚动条位置。在前面的矩形上层插入一个cicode对象，代码为

DspFileRun(DspGetAnCur(),"[run]:操作记录.txt","SxwFileText",33,190)

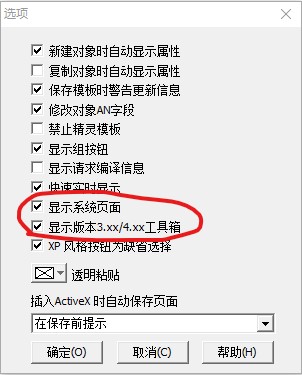

记下cicode对象动态点编号为33，接下来需要插入一系列动态点，动态点是3.x/4.x工具箱的控件。点击菜单工具-选项，弹出的对话框勾选“显示3.x/4.x工具箱”

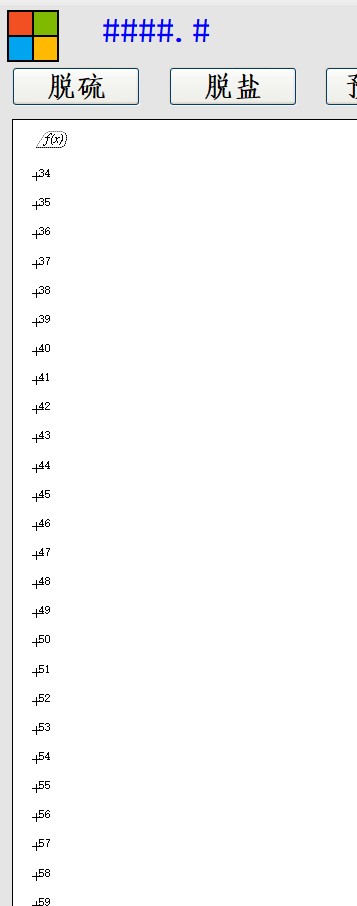

在cicode下连续插入动态点直到白色矩形的底部，注意排版左对齐，等间距，具体的个数根据页面显示紧密还是稀松自己调整。基本上是这个样子

在白色矩形右侧再放置一个矩形，高度和白色矩形一致，宽度为20，3D效果选取“突出”，深度为2，这是为了模拟出滚动条的效果。在这个“瘦高”矩形（叫它矩形2）上端，依次放入三个精灵button_base_key，属于sxw_controls精灵库。

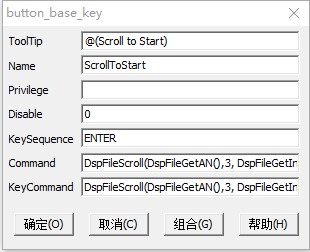

1#精灵button_base_key参数如下：

这个精灵的作用是让操作记录快速的滚动到最前面。

command参数截图看不齐全，是下面的代码：

DspFileScroll(DspFileGetAN(),3, DspFileGetInfo(DspFileGetAN(), 2))

keycommand参数也是上面的代码。

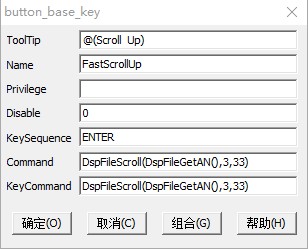

2#精灵button_base_key，用于快速滚动文件，参数如下：

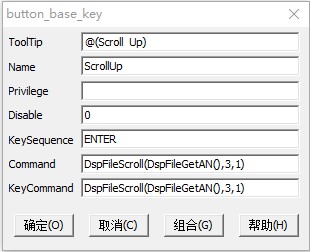

3#精灵button_base_key用于慢速滚动文件，参数如下：

这三个精灵还是要贴上符号直观点，1#button_base_key精灵贴上符号arrow_scl_top，位于icons_16*16符号库当中；2#button_base_key精灵贴上符号arrow_scl_up2，位于位于icons_16*16符号库当中；3#button_base_key精灵贴上符号arrow_scl_up，位于位于icons_16*16符号库当中，做完之后是这样子：

十分直观的体现了按钮的作用。

在2#矩形的下端同样的依次放入三个精灵button_base_key，属于sxw_controls精灵库。

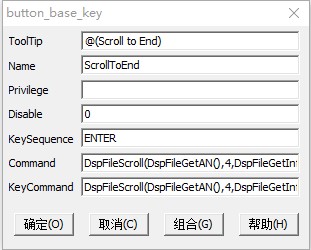

1#精灵button_base_key参数如下

这个精灵的作用是让操作记录快速的滚动到最后面。

command参数截图看不齐全，是下面的代码：

DspFileScroll(DspFileGetAN(),4,DspFileGetInfo(DspFileGetAN(),4) - DspFileGetInfo(DspFileGetAN(),2) - DspFileGetInfo(DspFileGetAN(),1))

keycommand参数也是上面的代码。

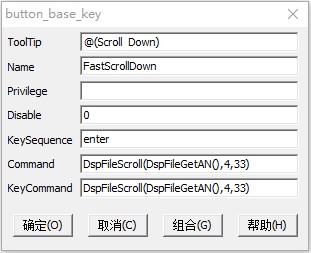

2#精灵button_base_key，用于快速滚动文件，参数如下：

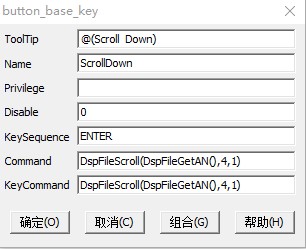

3#精灵button_base_key用于慢速滚动文件，参数如下：

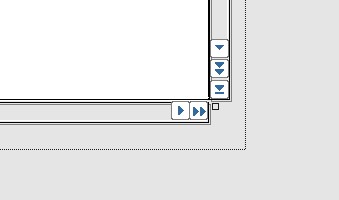

这三个精灵还是要贴上符号直观点，1#button_base_key精灵贴上符号arrow_scl_bottom，位于icons_16*16符号库当中；2#button_base_key精灵贴上符号arrow_scl_down2，位于位于icons_16*16符号库当中；3#button_base_key精灵贴上符号arrow_scl_down，位于位于icons_16*16符号库当中，做完之后是这样子：
