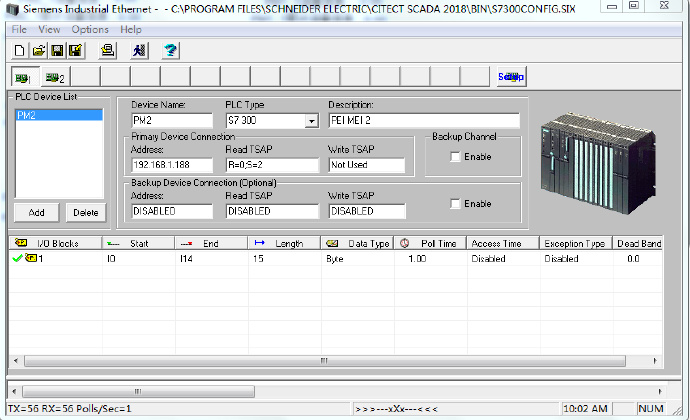

最近一个项目使用citect2018作为人机画面，涉及与西门子S7 300通讯，原以为citect自带有相关连接驱动，后来才发现默认的只有S7 1500的驱动，连接S7 300/400需要一个PSDirect。本次使用以太网通讯，从网上下载了psdirect和EthBackendv，还有一个Siemens Serial Backend 是串口连接通讯的。需要首先说明的是这个驱动不是免费的，不是买了citect2018就赠送的，需要另外花钱，没有授权最多两小时就会中断通讯。把前两个安装上之后，打开程序组中的siemens industry ethernet configration，会弹出配置界面

PM2是要连接的西门子PLC的名字，可以根据故意装置的名字来标识，便于记忆。选择PLC Type为S7 300，描述部分可以空白。primary device connection下是设置主通讯参数的，address是IP地址，read tsap设置机架号和槽号，write tsap不设置。因为这个连接是S7 300PLC，所以不存在备用设备，如果是S7 400H的PLC，就可以勾选backup channel，然后设置下面的备用设备参数。

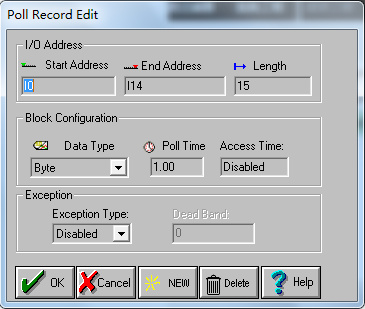

下方的通讯变量地址可以通过双击来设置

需要取DI点数据，这里设置了DI的起始和结束范围，注意长度是按照字节计算的，其他参数可以默认。可以同时设置好几个地址段或者地址类型。默认有好几个地址范围，不需要的话可以把多余的删除掉。设置完成后保存一下，今后可以导入配置。



打开citect2018，设置拓扑结构。找到端口列表，新增一个端口，IO服务器使用该项目的IO服务器，端口名字叫做PM2，和前面设置的名称一致，端口号为1，通讯板、波特率、数据位、停止位、奇偶校验、特殊选项都为空，可以设置一下注释信息，保存。

新增IO设备，服务器名字名字使用该项目的IO服务器，IO设备叫做PM2，也可以使用其他名字。地址为s7;ethernet，协议为PSDIRECT6，端口为PM2，就是刚才新建的端口。启动模式、优先权、内存、只读不设置，可以设置一下注释。

在系统模型中新建变量，设置好名称、集群名称，IO设备为刚才新建的IO设备，数据类型为DIGITAL，地址为Ix.x这样的格式，因为前面的配置仅仅是为了采集DI点信息，要注意不能越界，一开始的范围设置就很重要。

设置完这些，就可以在画面、趋势等其他地方使用这些变量了。项目运行后就可以连接S7 300PLC了。



最后吐槽一下施耐德这种的做事方法，几万块钱都花了，买了一个HMI软件，却不能与国际主流PLC通讯，还需要再掏钱买驱动，不厚道啊。
