搬家第42天-citect2018精灵初步使用1-建立一个简单的精灵

在使用citect制作工艺画面时，会遇到类似的设备外观是一样的，关联的变量名称写法也是一致的。这个时候就可以将这类设备的图形制作成精灵，便于反复调用，提高效率。今天做了一个练习，就是制作精灵。假设的应用场景是一个皮带控制系统，N条皮带都是类似的控制方法，由于仅仅是做练习，所以只关联了转换开关、运行反馈和故障三个变量。

新建一个精灵如下图：

表示转换开关的R图形，设置隐藏条件：not %name%_remote，意思是当转换开关没有置于远程的时候，这个图形就是不可见的。%name%是一个通配符，如果是A101皮带，那么此处就是说当A101_Remote不为1，就不可见；如果是A102皮带，此处就是说当A102_Remote不为1，此处就不可见。

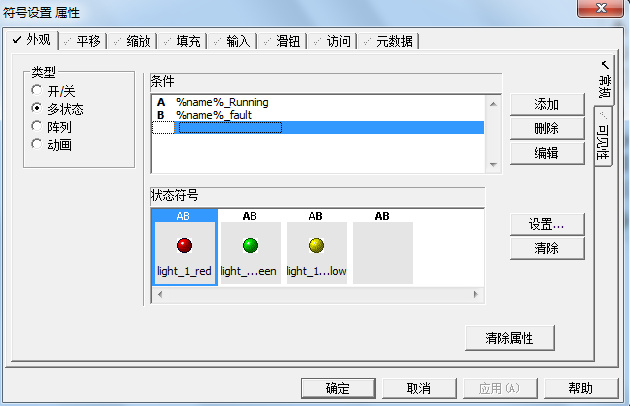

表示皮带滚筒的大圆是一个符号，设置外观信息如下：

这里是综合条件判断，当皮带没有运行，没有故障时，显示红色；当皮带运行没有故障时，显示绿色；当皮带没有运行但有故障时，显示黄色。状态符号栏中粗体表示这个标量为1，A和B对应于上面条件的A、B的变量。同样的%name%是通配符。

表示物料的小绿色点来模拟物料移动，这个可以参考前面的博客（http://blog.sina.com.cn/s/blog_724246b90102z9qc.html），对其标号1-3，隐藏条件分别为

not (%name%_running and (timesecond(timecurrent()) mod 3=0))

not (%name%_running and (timesecond(timecurrent()) mod 3=1))

not (%name%_running and (timesecond(timecurrent()) mod 3=2))

做完这些折后保存精灵，将其放入新建的库“皮带”中，起名字叫做belt。由于是练习程序，没有实际链接PLC，所以使用内部变量来测试。新建三个内部变量A101_Remote、A101_Runing、A101_Fault。

在画面上粘贴精灵，选择“皮带”库中的belt，会弹出一个对话框，对话框的标题是belt，也就是这个精灵保存时候的名字；在NAME框中输入A101，这个NAME实际上就是前面在制作精灵时的通配符，如果前面的通配符写的是%Tag%，那么此处就会显示Tag，所以通配符最好是写一个便于理解的字符，以便后来的人明白怎么回事。

在画面上设置几个按钮，分别用于修改前面新建的北部变量的数值。

保存、编译、运行。点击按钮修改了内部变量数值，就能看到精灵上的图形状态发生变化，用图形方式告知操作人员设备状态了。
