感知节点@8@ ESP32+arduino+ 第六个程序 读取射频卡卡号

 一、硬件与接线

1.1  RFID  RC552



MFRC522简化功能框图：

先从RC522功能框图入手，可以从大方向上理解通讯原理。



上述主机一般指的就是手上的开发板，通信接口对应天线，MFRC522与主机通讯支持UART、SPI以及IIC，本人采用SPI通讯方式。

MFRC522与主机SPI通讯引脚配置：







1.2 NodeMCU-32S 引脚图（ 基于ESP32-32S 模组设计的一款较为经典的ESP32开发板）





1.3 ESP32-WROOM-32 引脚图

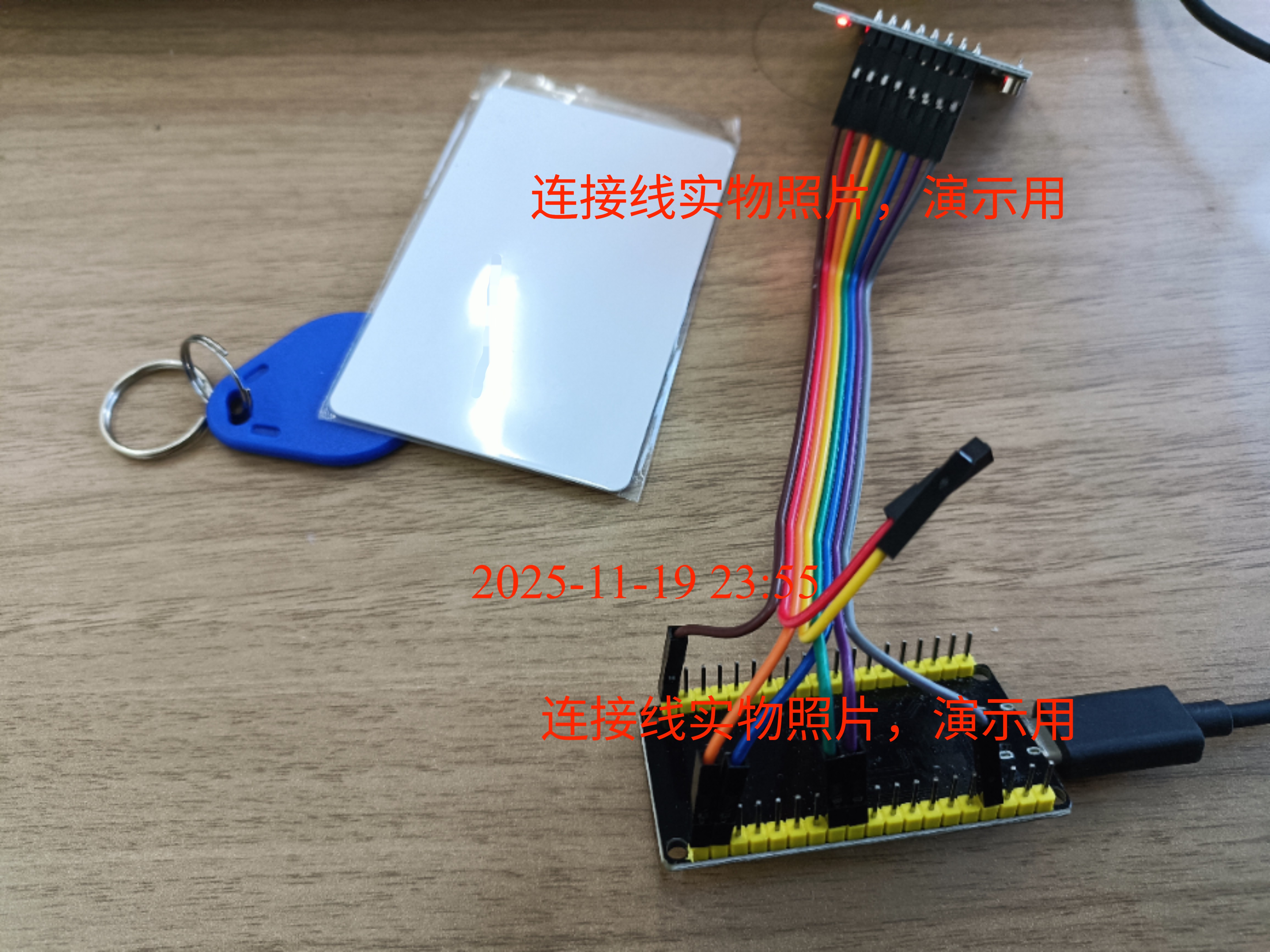

 1.4 引脚接线

// 接线
// ESP32开发板    RC522模块
// GPIO15          SDA
// GPIO18          SCK
// GPIO23          MOSI
// GPIO19          MISO
// 无              IRQ
// GND            GND
// GPIO4          RST
// VCC            3.3V

二、电子标签的存储数据及操作程序

2.1 MIFARE Classic 1K 基本规格

S50卡，又称Mifare 1K，是NXP公司基于MF1 IC S50芯片研发的非接触智能卡，属于MIFARE Classic EV1系列产品。该卡符合ISO14443A标准，工作频率为13.56MHz，存储容量为1K Bytes（8Kbit），支持4或7字节唯一UID识别，主要应用于门禁、公共交通代币卡、电子门票及物流管理等领域。

M1卡存储器，分为16个扇区，每个扇区对应4块（块0-块3）,共64块，编号为0-63。

第0扇区的第0块用于存放厂商代码，已经固化无法更改。其余区的第0-2块用于存放数据，块3为控制块用于存放密码A、存取控制、密码B。

块3结构举例如下：

A0 A1 A2 A3 A4 A5 FF 07 80 69 B0 B1 B2 B3 B4 B5
(密码A 6字节) (存储控制 4字节) (密码B 6字节)

 举例如下：

 2.2 读取S50卡（Mifare 1K）内的存储数据

2.2.1 安装 arduino的库

 2.2.2  文件-示例-MFRC522-DumpInfo程序-修改-执行

 程序运行，串口打印 S50卡信息。





 2.2.3  复杂程序，读取并打印卡序列号

#include <SPI.h>
#include <MFRC522.h>
// 接线
// ESP32开发板    RC522模块
// GPIO15          SDA
// GPIO18          SCK
// GPIO23          MOSI
// GPIO19          MISO
// 无              IRQ
// GND            GND
// GPIO4          RST
// VCC            3.3V
#define RST_PIN         4           //  D1
#define SS_PIN          15           // D2

MFRC522 mfrc522(SS_PIN, RST_PIN);   // 创建新的RFID实例
MFRC522::MIFARE_Key key;

void setup() {
  Serial.begin(115200); // 设置串口波特率为9600
  SPI.begin();        // SPI开始
  mfrc522.PCD_Init(); // 初始化MFRC522卡
  Serial.println("初始化完成...");

  // 初始化密钥
  for (byte i = 0; i < 6; i++) {
    key.keyByte[i] = 0xFF;
  }
}

void loop() {
  // 寻找新卡
  if (!mfrc522.PICC_IsNewCardPresent()) {
    //Serial.println("没有找到卡");
    return;
  }

  // 选择一张卡
  if (!mfrc522.PICC_ReadCardSerial()) {
    Serial.println("没有卡可选");
    return;
  }

  // 显示卡片的详细信息
  Serial.print(F("卡片 UID(十六进制):"));
  dump_byte_array(mfrc522.uid.uidByte, mfrc522.uid.size);
  String uidStr = "";
  Serial.println();
  for (int i = 0; i < sizeof(mfrc522.uid.uidByte); i++) {
    // 将每个16进制数转换为两位数的字符串
    char hexStr[3];
    sprintf(hexStr, "%02X", mfrc522.uid.uidByte[i]);
    uidStr += hexStr;
  }
 Serial.print(F("卡片字符串:"));
  Serial.println(uidStr);
  Serial.print(F("卡片 UID(十进制):"));
  // dump_byte_array_dec(mfrc522.uid.uidByte, mfrc522.uid.size);
  Serial.println();
  Serial.print(F("卡片类型: "));
  MFRC522::PICC_Type piccType = mfrc522.PICC_GetType(mfrc522.uid.sak);
  // Serial.println(mfrc522.PICC_GetTypeName(piccType));

  // 检查兼容性
  if (piccType != MFRC522::PICC_TYPE_MIFARE_MINI
      && piccType != MFRC522::PICC_TYPE_MIFARE_1K
      && piccType != MFRC522::PICC_TYPE_MIFARE_4K) {
    Serial.println(F("仅仅适合Mifare Classic卡的读写"));
    return;
  }

  // 进行身份验证
  byte blockAddr = 1; // 选择要读取的块地址
  MFRC522::StatusCode status = mfrc522.PCD_Authenticate(MFRC522::PICC_CMD_MF_AUTH_KEY_A, blockAddr, &key, &(mfrc522.uid));

  if (status != MFRC522::STATUS_OK) {
    Serial.print(F("身份验证失败？或者是卡链接失败: "));
    Serial.println(mfrc522.GetStatusCodeName(status));
    return;
  }

  // 读取数据
  byte buffer[18];
  byte size = sizeof(buffer);
  status = mfrc522.MIFARE_Read(blockAddr, buffer, &size);

  if (status != MFRC522::STATUS_OK) {
    Serial.print(F("读取失败: "));
    Serial.println(mfrc522.GetStatusCodeName(status));
    return;
  }

  // 停止 PICC
  mfrc522.PICC_HaltA();
  // 停止加密 PCD
  mfrc522.PCD_StopCrypto1();
}

/**
   将字节数组转储为串行的十六进制值
*/
void dump_byte_array(byte *buffer, byte bufferSize) {
  for (byte i = 0; i < bufferSize; i++) {
    Serial.print(buffer[i] < 0x10 ? " 0" : " ");
    Serial.print(buffer[i], HEX);
  }
}

/**
   将字节数组转储为串行的十进制值
*/
void dump_byte_array_dec(byte *buffer, byte bufferSize) {
  for (byte i = 0; i < bufferSize; i++) {
    Serial.print(buffer[i] < 10 ? " 0" : " ");
    Serial.print(buffer[i], DEC);
  }
}



  2.2.4  简化程序，读取并打印卡序列号

#include <SPI.h>
#include <MFRC522.h>

#define RST_PIN 4     // 复位引脚
#define SS_PIN  15    // 片选引脚
// 初始化
MFRC522 mfrc522(SS_PIN, RST_PIN);

void setup() {
  Serial.begin(115200);
  SPI.begin();
  mfrc522.PCD_Init();
  Serial.println("RFID读卡器初始化完成，请刷卡...");
}
// 无限循环
void loop() {
  // 检测新卡
  if (!mfrc522.PICC_IsNewCardPresent()) return;
  // 读取卡序列号
  if (!mfrc522.PICC_ReadCardSerial()) return;
  // 打印卡号（十六进制）长度是4个bytes
  Serial.print("CardID(HEX): ");
  for (byte i = 0; i < mfrc522.uid.size; i++) {
    Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " ");
    Serial.print(mfrc522.uid.uidByte[i], HEX);
  }
  Serial.println();
  // 停止操作
  mfrc522.PICC_HaltA();
  mfrc522.PCD_StopCrypto1();
}
