感知节点@3@ ESP32+arduino+ 第一个程序 串口打印ASCII表

 开发板：NODEMCU  ESP32-S

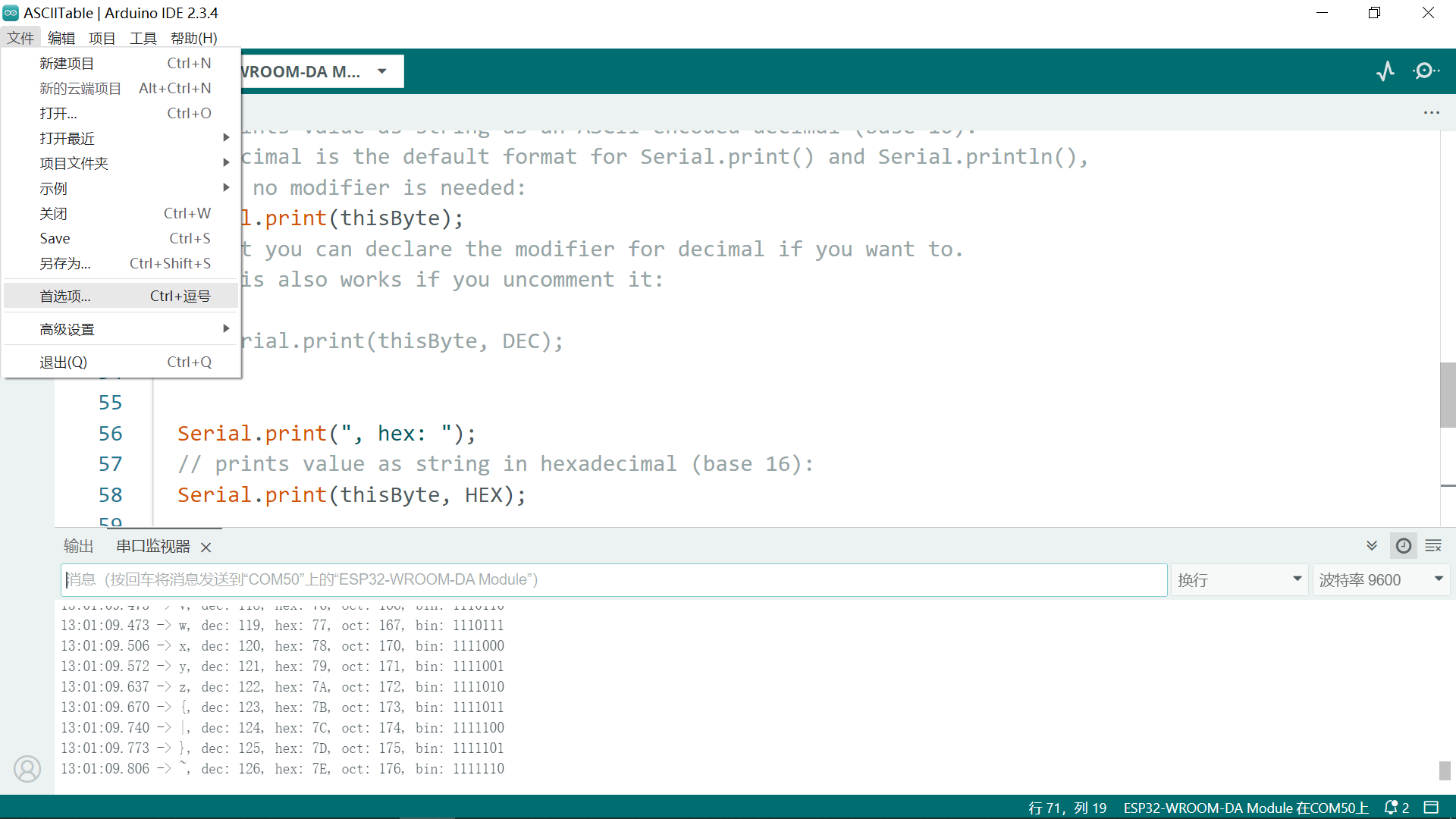

 0）下载arduino IDE，设置 ESP32开发板管理器网络地址

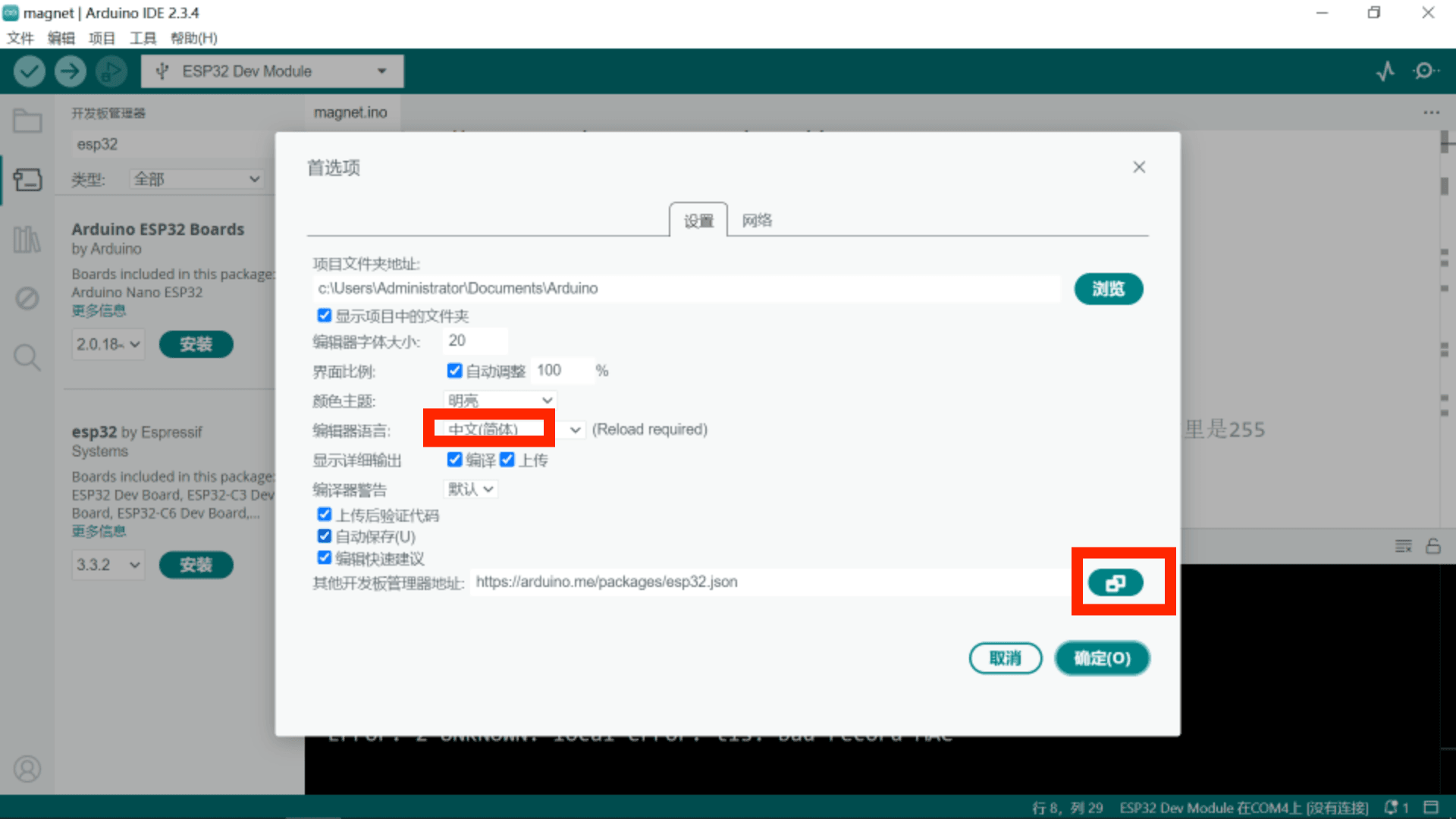

 点击红色方框内按钮，添加：https://arduino.me/packages/esp32.json

如果下载过慢，请参照点灯科技链接处理。

https://arduino.me/a/esp32

https://arduino.me/a/esp32-package

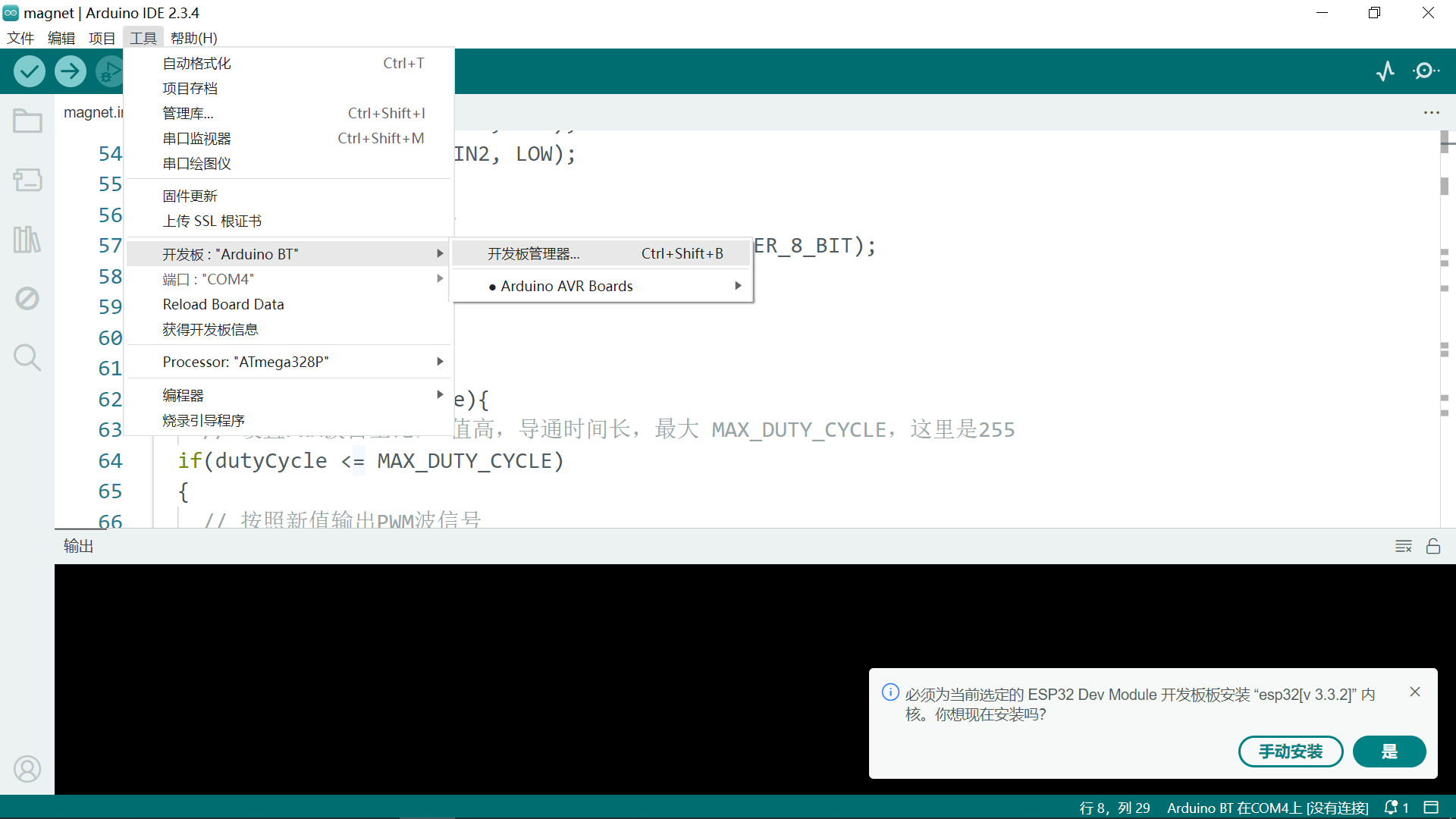

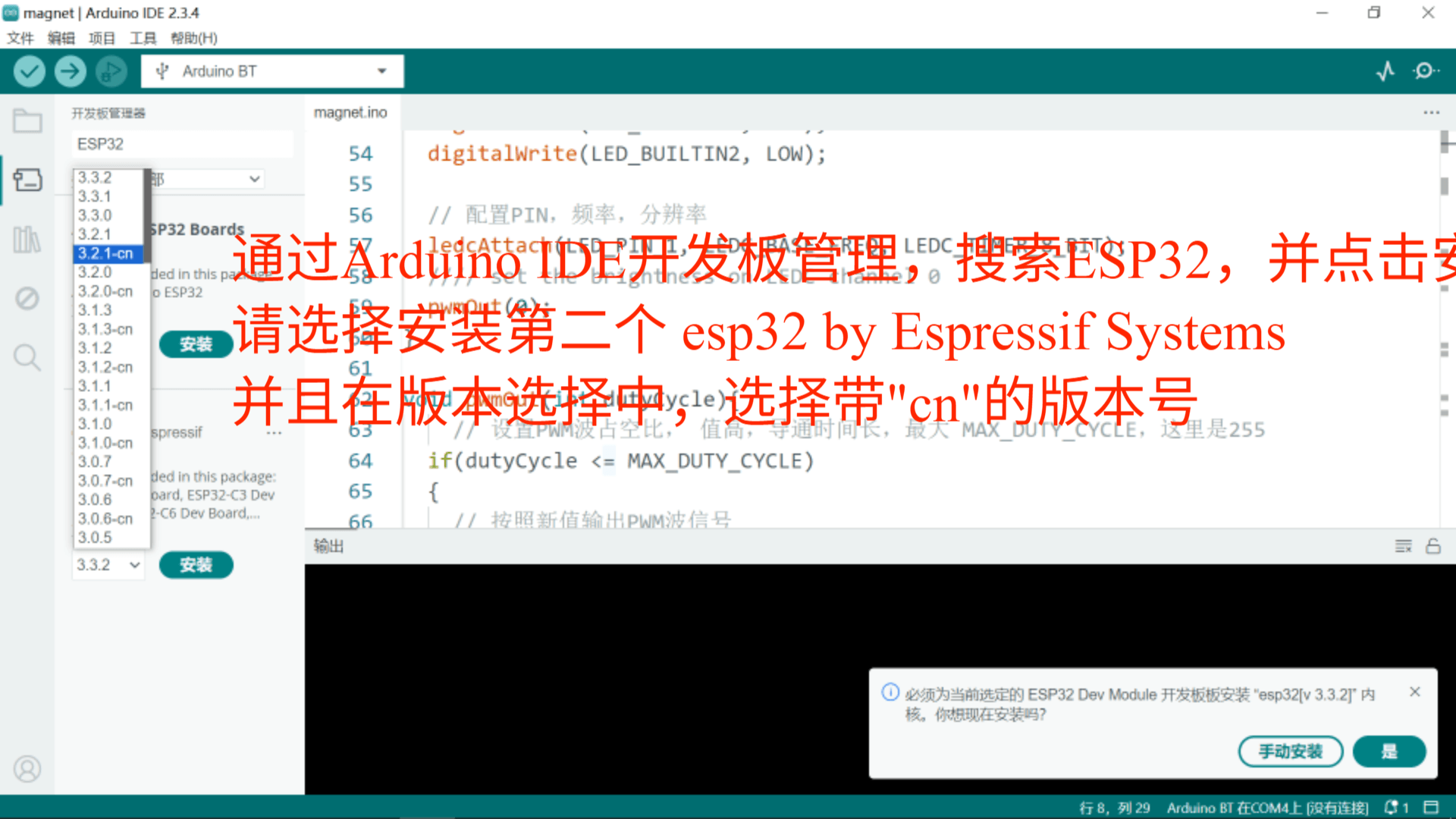

ESP32开发板设置





1）根据ESP32开发板，设置开发板类型

注意这里选用：ESP32-WROMM-DA Module

 https://espressif.github.io/arduino-esp32/package_esp32_index.json

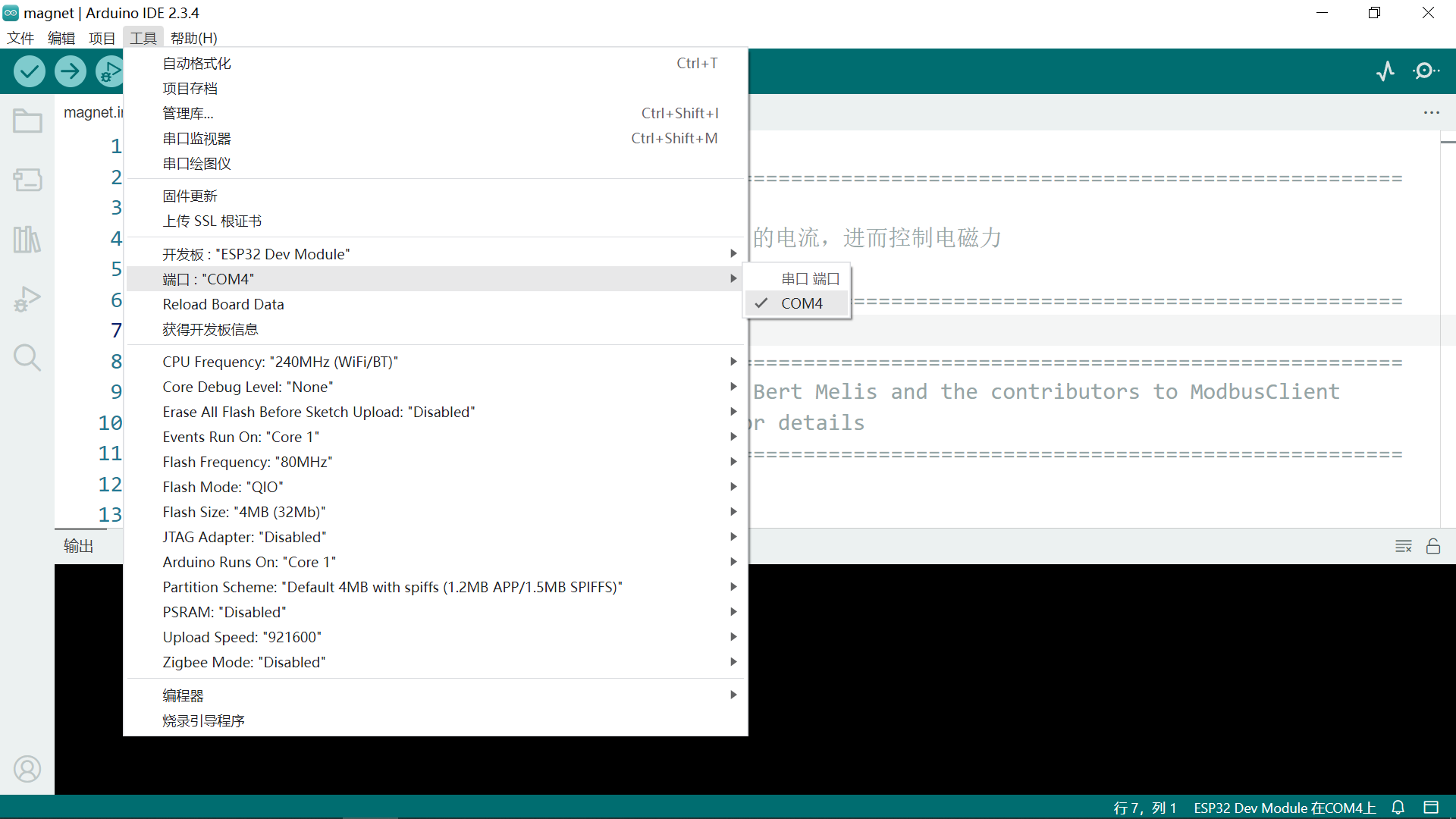

 2）选择与ESP32开发通信的串口端口号

没有发现串口，需要安装USB转串口CH340驱动。如果安装了虚拟串口，把全部虚拟串口卸载。

 3）打开实例程序  ASCII table

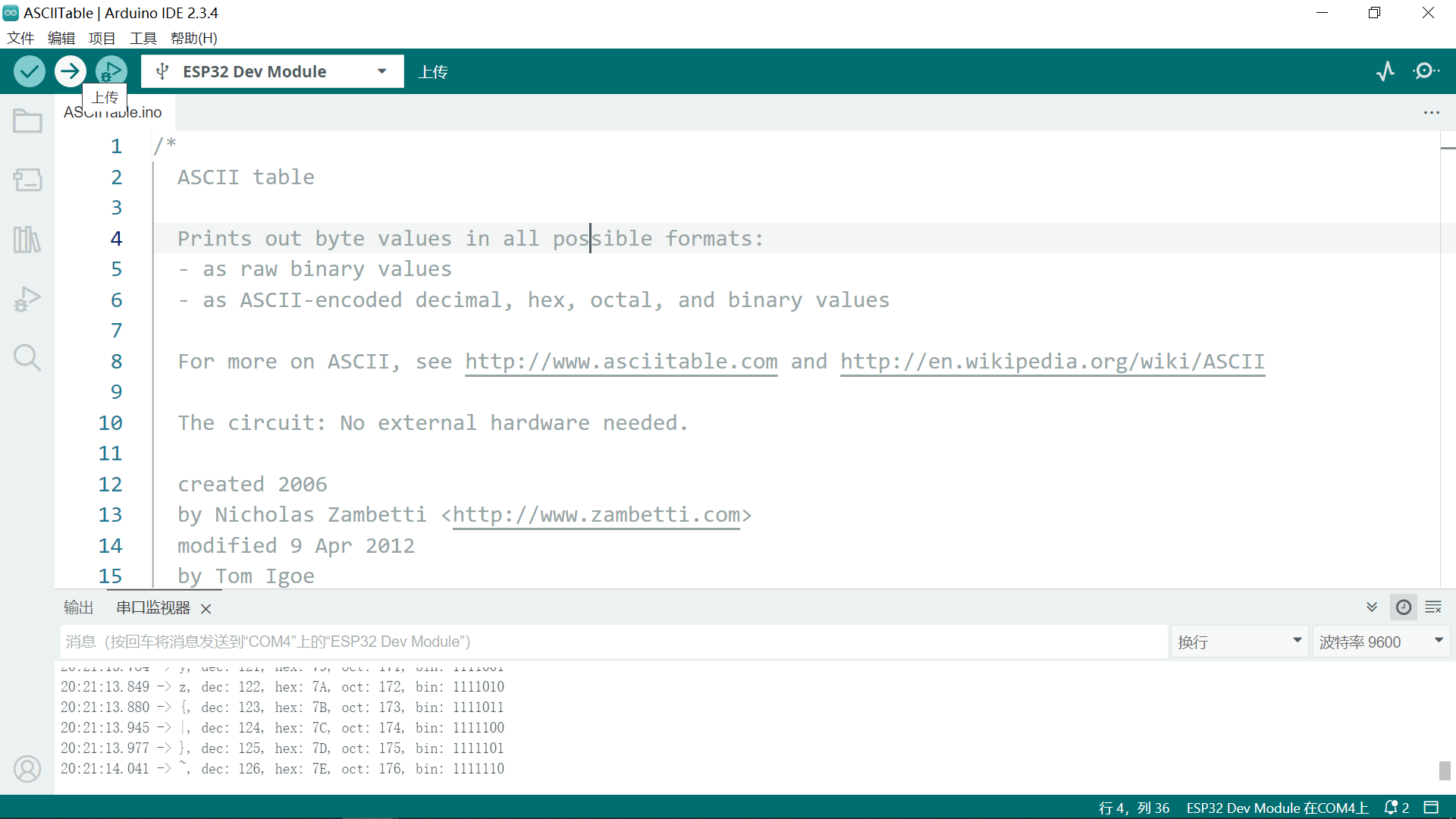

 4）编译下载固件  点击“上传”按钮，同时一直按住电路板上的BOOT（IO0）按钮，直到开始下载固件。

编译失败：可能是 windows用户名是中文，需改为字符。

上传失败，没有发现串口，需要安装USB转串口CH340驱动。如果安装了虚拟串口，把全部虚拟串口卸载。

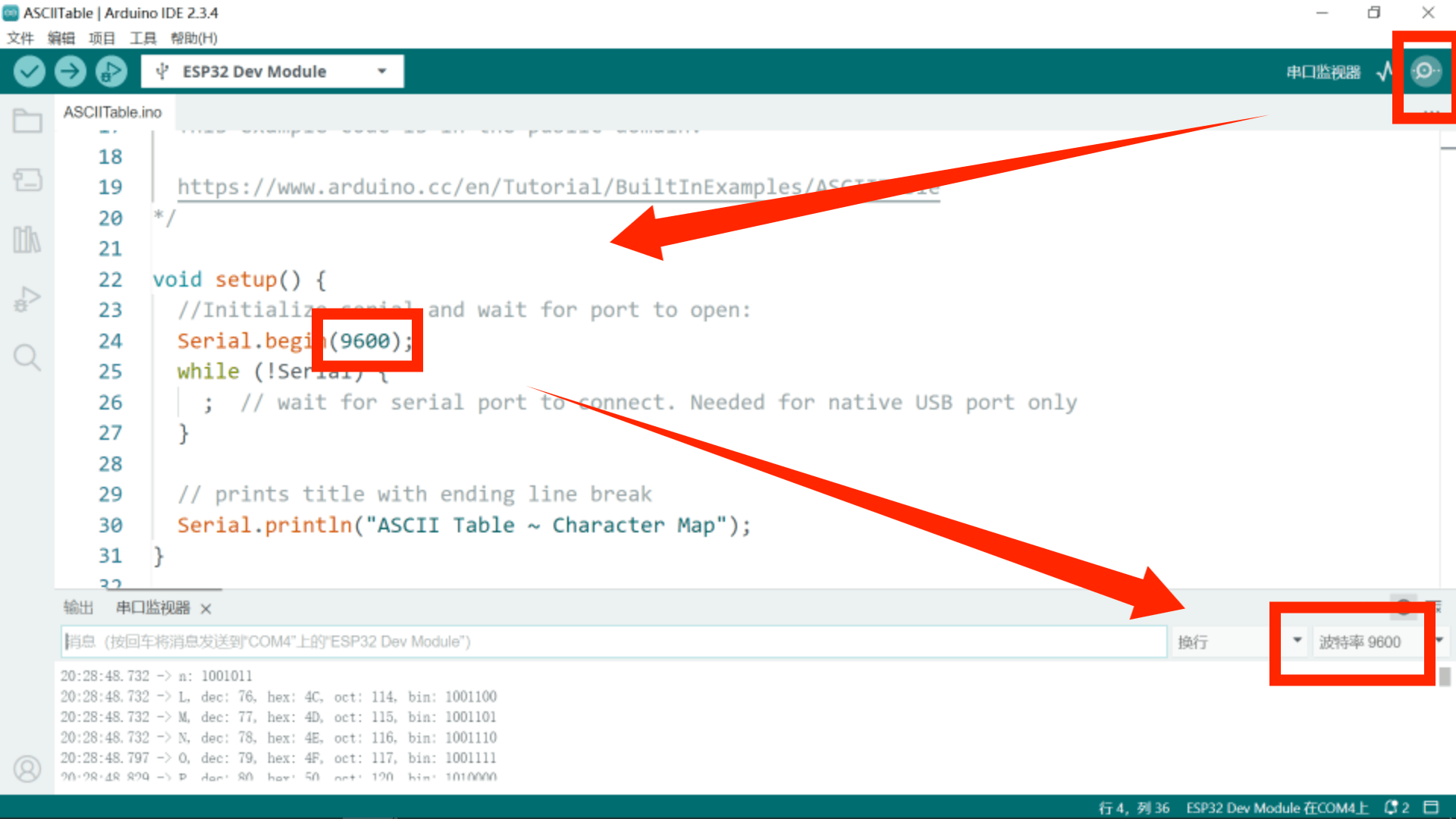

 5）按图设置arduino串口监视器，点按电路板上的RESET（EN）按钮，运行程序观察结果。



 如果有乱码，可以试试提高串口波特率。
