RT-thread（9）基于RT-thread的环境，通过DMA_UART方式实现modbus-rtu 多寄存器读和写操作

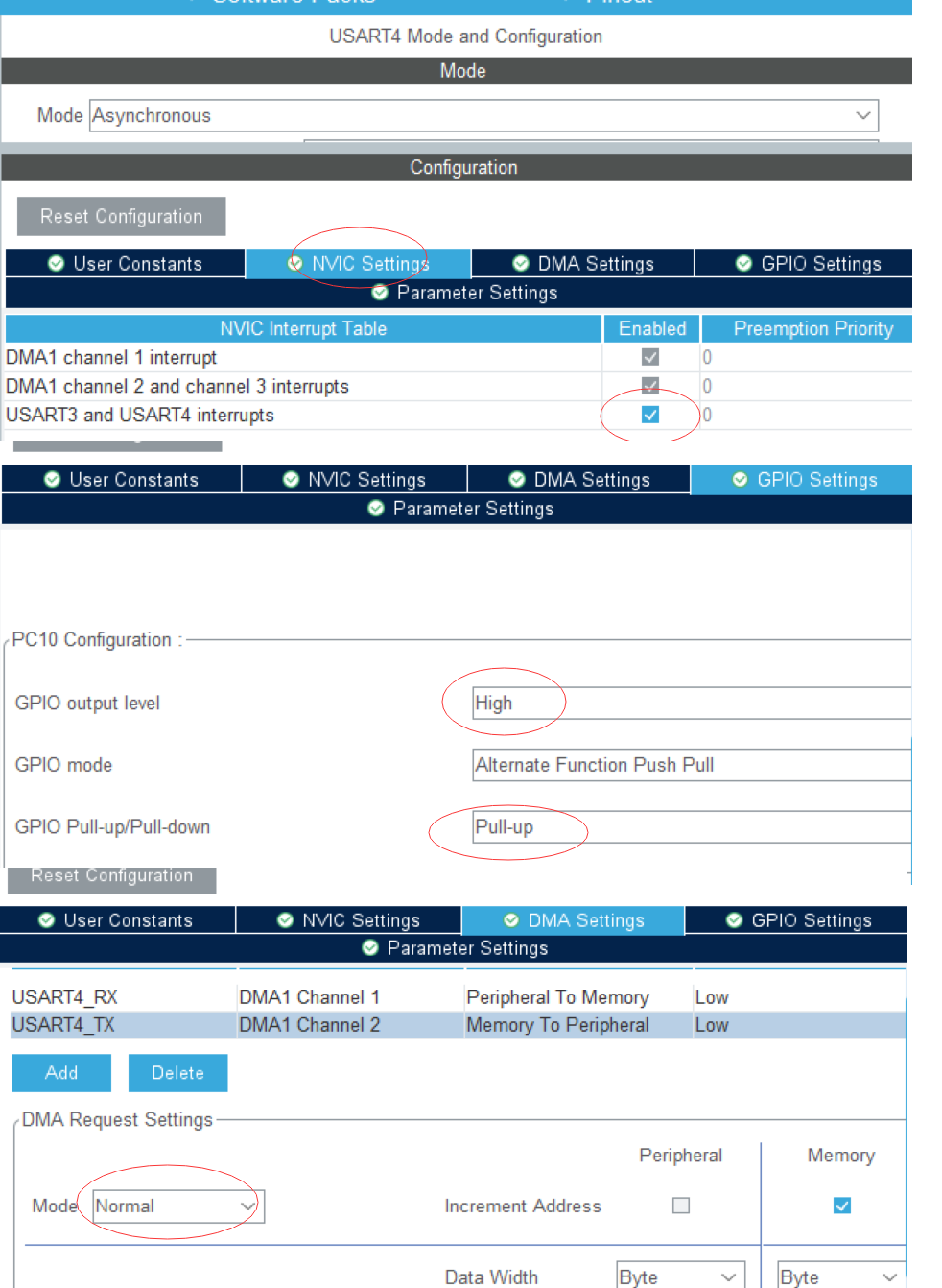

cubeMx配置串口4
1、GPIO配置为上拉模式。输出高电平
2、使用DMA传输中断接收通信包
3、注意开串口4的中断，应用串口空闲中断实现不定长通信包接收。
4、通过RT-thread的内核互斥信号，防止多个线程同时操作同一个串口外设。
通过RT-thread的内核事件信号，实现中断通知线程完成串口发送或接收操作。
5、先做从机程序，在做主机程序，借助从机调主机程序代码。
6、本例使用的是STM32G070RB，串口1供 rt_kprintf()使用。
7、本例演示插图使用串口4通过USB转串口模块与PC机连接，在ＰＣ机上使用串口调试助手。ＭＣＵ作为从机使用。
通信协议

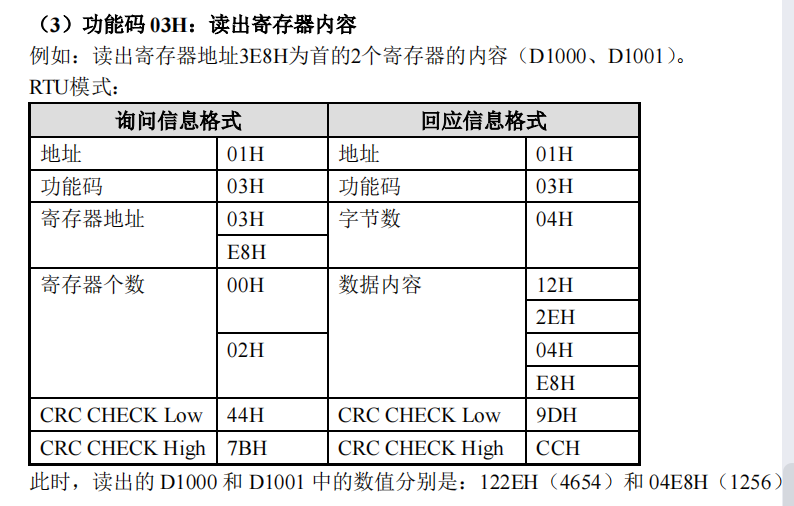

/*读一个或多个REG量 0x03 */
/*主机（PC机）发出报文（8BYTES）：
站号（1BYTE），功能号（1BYTE），开始地址（HBYTE+LBYTE）， 读的REG数量（HBYTE+LBYTE） CRC16检验码（LBYTE+HBYTE）*/
/*从机（MCU） 应答报文（2BYTES*读REG的数量 +5BYTES）：
站号（BYTE1），功能号（BYTE1），读来报文数据区的字节数（BYTE1）， REGS数据（读来的数量*[HBYTE+LBYTE]），CRC16检验码（LBYTE+HBYTE）。*/

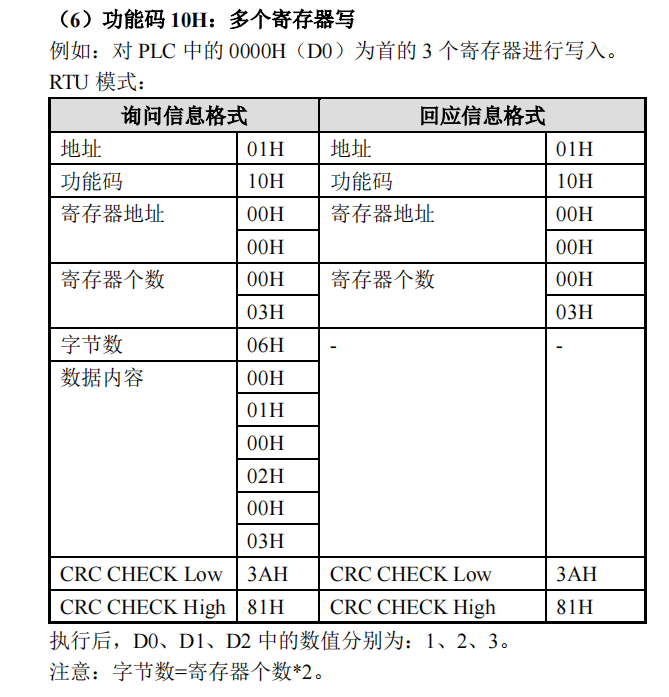

/*写一个或多个REG量 0x10*/
/*主机发送帧（9BYTES +2BYTES*写REG的数量）：
站号(1BYTE)，功能号(1BYTE)，开始地址(HBYTE+LBYTE)， 写的数量(HBYTE+LBYTE)，字节数(1BYTES),寄存器值序列([HBYTE+LBYTE]*写的数量)，CRC校验码（LBYTE+HBYTE）*/
/*从机返回帧（6BYTES）：
站号(1BYTE)，功能号(1BYTE)， 寄存器地址(HBYTE+LBYTE)，写的REG数量(HBYTE+LBYTE)，CRC校验码（LBYTE+HBYTE）)*/
代码：(以下代码按照主机模式启动线程。做从机时，修改启动的线程)
rth_modbus_usart.h 部分
#ifndef RTH_MODBUS_USART_H #define RTH_MODBUS_USART_H //#error "TODO 1: 根据MCU芯片修改." #include "stm32g0xx_hal.h" #define MODBUS_MSG_MAX_LEN 256+9 // 最多128个寄存器 #define MODBUS_REGS_NUM 127 /*通信包类型*/ typedef struct { uint8_t buf[MODBUS_MSG_MAX_LEN]; /*字节指针*/ uint16_t n_bytes; /*字节数量*/ }modbus_msg_def; //extern volatile modbus_msg_def modbus_msg_rx;/*收到的通信包*/ //extern volatile modbus_msg_def modbus_msg_tx;/*发送的通信包*/ /*通信包类型*/ typedef struct { uint16_t regs[MODBUS_REGS_NUM];/*MODBUS寄存器*/ uint16_t regAdd; /*操作的REG地址*/ uint16_t regsNum; /*操作的REG数量*/ uint16_t slaveAdd; /*从机地址*/ uint16_t funCode; /*0x10 与 0x03*/ uint16_t newDataFlag; /*0xFF00：寄存器值已经改变，其他：寄存器值没有发生变化*/ // uint16_t actOk; /*完成一次通信（包括收和发，CRC校验等）标志*/ }modbus_regs_def; extern volatile modbus_regs_def modbus_regs;/*MODBUS寄存器组*/ //初始化MODBUS_RTU内核变量，启动MODBUS_RTU内核线程 int8_t modbus_usart_init(void); //工作在从机模式，测试程序 void modbus_slave_test(void); //工作在主机模式，测试程序 void modbus_master_test(void); // 串口空闲中断处理函数,此函数应添加到中断处理函数void USART2_IRQHandler(void)中 void UsartReceive_IDLE(UART_HandleTypeDef *huart); //从机，解析接收到的主机发来的通信包，生成应答通信包，并发送给主机 uint8_t modbus_rtu_slave_packet(void); //主机发送功能号0x10或0x03通信包，并得到应答通信包及处理 写一个或多个REG量 站号（1BYTE），功能号（1BYTE），开始地址（2BYTES）， 读的数量（2BYTES） uint8_t modbus_rtu_master_com(uint8_t add,uint8_t funcode,uint16_t regsAdd,uint16_t regsNum); //主机解析接收的信息包 uint8_t modbus_rtu_master_rx_packet(void); //组成命令通信包,将发送给从机 uint8_t modbus_rtu_master_tx_packet(void); //从芯片唯一标识，可作为从机站号。 uint8_t modbus_rtu_sation_id(void); /*读一个或多个REG量 0x03 */ /*主机（PC机）发出报文（8BYTES）： 站号（1BYTE），功能号（1BYTE），开始地址（2BYTES）， 读的数量（2BYTES） CRC16检验码（2BYTES）*/ /*从机（MCU） 应答报文（2BYTES*读REG的数量 +5BYTES）： 站号（BYTE1），功能号（BYTE1），读来报文数据区的字节数（BYTE1）， 数据（读来的数量*2BYTES），CRC16检验码。*/ /*写一个或多个REG量 0x10*/ /*主机发送帧（9BYTES +2BYTES*写REG的数量）： 站号(1BYTE)，功能号(1BYTE)，开始地址(2BYTES)， 写的数量(2BYTES)，字节数(1BYTES),寄存器值序列[(2BYTES)*写的数量]，CRC校验码(2BYTES)*/ /*从机返回帧（6BYTES）： 站号(1BYTE)，功能号(1BYTE)， 寄存器地址(2BYTES)，写的REG数量(2BYTES)，CRC校验码(2BYTES)*/ /* 测试数据包*/ //主机发出（HEX格式）： //电机控制命令 /*校验算法 */ /*CRC-16/MODBUS x16+x15+x2+1*/ /*返回CRC值，16bits*/ uint16_t Modbus_CRC(uint8_t *puchMsg, uint16_t usDataLen );//Modbus校验码计算函数,低字节在前，高字节在后 /*返回非零值，校验正确*/ uint8_t Modbus_CRCCheck(uint8_t* pBuf,uint16_t dwLen);//Modbus校验函数 #endif
rth_modbus_usart.c 部分
/** ****************************************************************************** * @file : modbus_usart_app.c * @brief : DMA-USART通信程序功能 * DMA-USART通信中断，RT-THREAD内核变量与线程 ****************************************************************************** * @attention * * Copyright (c) 2022 SHIJUNHAI * All rights reserved. * * This software is licensed under terms that can be found in the LICENSE file * in the root directory of this software component. * If no LICENSE file comes with this software, it is provided AS-IS. * ****************************************************************************** */ #include <rth_modbus_usart.h> #include <rtthread.h> /*TR-Thread库*/ #include "usart.h" #include "stdio.h" #include "string.h" #include "main.h" //访问全局变量 #define MODBUS_USART_HANDLE huart4 #define MODBUS_DMA_USART_RX_HANDLE hdma_usart4_rx #define MODBUS_DMA_USART_TX_HANDLE hdma_usart4_tx /**/ extern DMA_HandleTypeDef hdma_usart4_rx;// 在usart.c文件中定义 extern DMA_HandleTypeDef hdma_usart4_tx;// 在usart.c文件中定义 static rt_thread_t modbus_slave_thread = RT_NULL; /*从机处理收->发通信包*/ static rt_thread_t modbus_master_thread = RT_NULL;/*主机处理发->收通信包*/ /* 定义互斥量控制块 */ static rt_mutex_t modbus_usart_mux = RT_NULL; /*收到的通信包*/ __align(2) static modbus_msg_def modbus_msg_rx={0};/*收到的通信包*/ /*发送的通信包*/ __align(2) static modbus_msg_def modbus_msg_tx={0};/*发送的通信包*/ /*MODBUS寄存器组*/ volatile modbus_regs_def modbus_regs;/*MODBUS寄存器组*/ /* 定义事件控制块(句柄) 及代码*/ static rt_event_t UART_TX_RX_IT_event = RT_NULL;// 中断向通信线程发送的事件句柄 #define UART_TX_IT_EVENT (0x0001 << 0) //设置事件掩码的位0 RX中断接收结束事件 #define UART_RX_IT_EVENT (0x0001 << 1) //设置事件掩码的位1 TX中断发送结束事件 static rt_event_t MODBUS_THREAD_event = RT_NULL;// 通信线程与应用线程间的事件句柄 #define START_SLAVE_THREAD (0x0001 << 0) //设置事件掩码的位0 发送启动从机线程工作的事件 #define START_MASTER_THREAD (0x0001 << 1) //设置事件掩码的位1 发送启动主机线程工作的事件 #define END_SLAVE_THREAD_EVENT (0x0001 << 2)//设置事件掩码的位2 发送从机线程工作结束事件 #define END_MASTER_THREAD_EVENT (0x0001 << 3)//设置事件掩码的位3 发送主机线程工作结束事件 /* RT-Thread 线程入口函数声明 */ static void modbus_master_thread_entry(void* parameter);/*处理发邮件*/ static void modbus_slave_thread_entry(void* parameter);/*处理收邮件*/ /* *********************************************** * 函 数 名: modbus_slave_test * 功能说明: 启动MODBUS通信线程,作为从机，测试 * 形 参：无 * 返 回 值: 无 * 全局变量： ************************************************ *从机接收到正确命令通信包，发回应答通信包给主机。 *如果没有接收到正确命令通信包，不发送任何通信包。 *变量modbus_regs.newDataFlag标志寄存器值是否变化。 */ void modbus_slave_test(void)// { uint16_t index; rt_err_t uwRet; rt_uint32_t EventID; /* 启动从机线程，开启调度 */ if (modbus_slave_thread != RT_NULL) rt_thread_startup(modbus_slave_thread); rt_schedule(); /* 测试线程功能*/ for(index=0;index<MODBUS_REGS_NUM;index++) { /*付给寄存器测试值*/ modbus_regs.regs[index]=index+1; } /*设置本机地址*/ modbus_regs.slaveAdd =modbus_rtu_sation_id();//设定本从机地址（站号） while(1) { /**作为从机，通信一次，获取数据**/ /* 为了触发通信，发送一个事件 START_SLAVE_THREAD */ rt_event_send( MODBUS_THREAD_event,START_SLAVE_THREAD); rt_schedule();// 调度，使得 高优先级的从机线程执行！ /*等待触发事件，确定是否完成一次通信*/ uwRet=rt_event_recv(MODBUS_THREAD_event, /* 事件对象句柄 */ END_SLAVE_THREAD_EVENT,/* 接收线程感兴趣的事件 */ RT_EVENT_FLAG_OR|RT_EVENT_FLAG_CLEAR,/* 接收选项 */ 300,/* 指定超时事件, 100 ticks */ &EventID); /* 指向接收到的事件 */ if(-RT_ETIMEOUT == uwRet){ rt_kprintf("%s %s:%d waiting END_SLAVE_THREAD_EVENT，time out!\r\n", __FILE__, __FUNCTION__, __LINE__); continue;//超时，触发事件，重新接收数据 } if(-RT_ERROR == uwRet){ rt_kprintf("%s %s:%d rt_event_recv() error！\r\n", __FILE__, __FUNCTION__, __LINE__); continue;//错误，触发事件，重新接收数据 } if (EventID == ( END_SLAVE_THREAD_EVENT ) )/* 如果事件接收完成并且正确 */ rt_kprintf("%s %s:%d END_SLAVE_THREAD_EVENT event happens!\r\n", __FILE__, __FUNCTION__, __LINE__); /**作为从机，对得到通信数据处理**/ /*检测有寄存器值被修改*/ if(modbus_regs.newDataFlag !=0xFF00){/*0xFF00：寄存器值已经改变，其他：寄存器值没有发生变化*/ rt_thread_delay(50); /* 延时 50 个 tick, 让出CPU */ continue;/*去重新触发通信*/ } /*逐行打印寄存器值*/ rt_enter_critical();/* 进入临界段，访问全局变量 */ modbus_regs.newDataFlag =0x0000; /*0xFF00：寄存器值已经改变，其他：寄存器值没有发生变化*/ for(index=0;index<modbus_regs.regsNum;index++) { /*逐行打印寄存器值*/ rt_kprintf("NO.%dREG:%d \r\n",(index+modbus_regs.regAdd),(modbus_regs.regs[index+modbus_regs.regAdd])); } rt_exit_critical(); /* 退出临界段 */ } } /* *********************************************** * 函 数 名: modbus_master_test * 功能说明: 启动MODBUS通信线程,作为主机，测试0x03通信，测试0x10通信 * 形 参：无 * 返 回 值: 无 * 全局变量： ************************************************ * 主机调用阻塞型函数modbus_rtu_master_com()，完成一次通信。 */ void modbus_master_test(void) { uint16_t index; rt_err_t uwRet; rt_uint32_t EventID; /* 启动主机线程，开启调度 */ if (modbus_master_thread != RT_NULL) rt_thread_startup(modbus_master_thread); while(1) { /*测试 0x10通信函数*/ for(index=0;index<MODBUS_REGS_NUM;index++) { /*付给寄存器测试值*/ modbus_regs.regs[index]=index+1; } if(modbus_rtu_master_com(0x01,0x10,0,10)==0)//作为主机，发送命令 { rt_kprintf("%s %s:%d 向从机的多个寄存器写，完成!\r\n", __FILE__, __FUNCTION__, __LINE__); } rt_thread_delay(100); if(modbus_rtu_master_com(0x01,0x03,0,10)==0)//作为主机，发送命令 { rt_kprintf("%s %s:%d 读从机的多个寄存器，完成!\r\n", __FILE__, __FUNCTION__, __LINE__); } rt_thread_delay(100); } } /* *********************************************** * 函 数 名: modbus_usart_init * 功能说明: 建立RT-thread内核对象，启动MODBUS通信线程 * 主机，启动modbus_master_thread * 从机，启动modbus_slave_thread * 根据使用，注释掉启动线程代码。 * 形 参：无 * 返 回 值: 无 * 全局变量： ************************************************ */ int8_t modbus_usart_init(void) { /*创建一个互斥信号量*/ modbus_usart_mux = rt_mutex_create("test_mux",RT_IPC_FLAG_PRIO); if (modbus_usart_mux != RT_NULL) rt_kprintf("The mux for usart has been created!\n\n"); /* 创建一个事件*/ UART_TX_RX_IT_event = rt_event_create("usart_IT_event", /* 事件标志组名字*/ RT_IPC_FLAG_PRIO); /* 事件模式FIFO(0x00)*/ /* 创建一个事件*/ MODBUS_THREAD_event = rt_event_create("usart_thread_event", /* 事件标志组名字*/ RT_IPC_FLAG_PRIO); /* 事件模式FIFO(0x00)*/ // if (modbus_mrx_event != RT_NULL) // rt_kprintf("事件创建成功！\n\n"); /*创建线程控制块，并赋给一个该类型指针变量f*/ modbus_slave_thread = /* 线程控制块指针 */ rt_thread_create("modbus_slave_thread", /* 线程名字 */ modbus_slave_thread_entry, /* 线程入口函数 */ RT_NULL, /* 线程入口函数参数 */ 512, /* 线程栈大小 */ 3, /* 线程的优先级 */ 20); /* 线程时间片 */ /* 启动从机线程，开启调度 */ // if (modbus_slave_thread != RT_NULL) // rt_thread_startup(modbus_slave_thread); // else // return -1; /*创建线程控制块，并赋给一个该类型指针变量f*/ modbus_master_thread = /* 线程控制块指针 */ rt_thread_create("modbus_master_thread ", /* 线程名字 */ modbus_master_thread_entry, /* 线程入口函数 */ RT_NULL, /* 线程入口函数参数 */ 512, /* 线程栈大小 */ 1, /* 线程的优先级 */ 200); /* 线程时间片 */ /* 启动主机线程，开启调度 */ // if (modbus_master_thread != RT_NULL) // rt_thread_startup(modbus_master_thread); // else // return -1; return 0; } /* *********************************************** * 函 数 名: modbus_master_thread_entry * 功能说明: 主机模式，接收通信包，并解析 发送通信包由其他应用程序完成 * 形 参：无 * 返 回 值: 无 * 全局变量： ************************************************ */ static void modbus_master_thread_entry(void* parameter)/*处理发通信包*/ { rt_err_t uwRet = RT_EOK; rt_uint32_t EventID; uint16_t crc; uint16_t index; while(1) { master_thread_start: /**等待触发事件，启动通信一次**/ uwRet=rt_event_recv(MODBUS_THREAD_event, /* 事件对象句柄 */ START_MASTER_THREAD,/* 接收线程感兴趣的事件 */ RT_EVENT_FLAG_OR|RT_EVENT_FLAG_CLEAR,/* 接收选项 */ 300,/* 指定超时事件, 100 ticks */ &EventID); /* 指向接收到的事件 */ if(-RT_ETIMEOUT == uwRet){ rt_kprintf("%s %s:%d waiting START_MASTER_THREAD，time out!\r\n", __FILE__, __FUNCTION__, __LINE__); continue;//超时，重新接收数据 } if(-RT_ERROR == uwRet){ rt_kprintf("%s %s:%d rt_event_recv() error！\r\n", __FILE__, __FUNCTION__, __LINE__); continue;//错误，重新接收数据 } if (EventID == ( START_MASTER_THREAD ) )/* 如果事件接收完成并且正确 */ rt_kprintf("%s %s:%d START_MASTER_THREAD event happens!\r\n", __FILE__, __FUNCTION__, __LINE__); /**向从机发送通信包**/ master_thread_send: if( modbus_rtu_master_tx_packet()!=0)//组成命令通信包,将发送给从机 { rt_kprintf("%s %s:%d tx packet error!\r\n", __FILE__, __FUNCTION__, __LINE__); } /* 发送通信包 */ rt_mutex_take(modbus_usart_mux, /* 获取互斥量 */ RT_WAITING_FOREVER); /* 等待时间：一直等 */ /*独占DMA-USART外设，启动DMA-USART发送通信包*/ HAL_UART_AbortTransmit_IT(&MODBUS_USART_HANDLE);//停止并清除中断允许标志 if (HAL_UART_Transmit_DMA(&MODBUS_USART_HANDLE, (uint8_t*)modbus_msg_tx.buf, modbus_msg_tx.n_bytes) != HAL_OK) { rt_kprintf("%s %s:%d HAL_UART_Transmit_DMA() error!\r\n", __FILE__, __FUNCTION__, __LINE__); goto master_thread_start; } /* 等待接event内核消息，确认发送 */ uwRet=rt_event_recv( UART_TX_RX_IT_event, /* 事件对象句柄 */ UART_TX_IT_EVENT,/* 接收线程感兴趣的事件 */ RT_EVENT_FLAG_OR|RT_EVENT_FLAG_CLEAR,/* 接收选项 */ 300,/* 指定超时事件, 300 ticks */ &EventID); /* 指向接收到的事件 */ if(-RT_ETIMEOUT == uwRet){ rt_mutex_release( modbus_usart_mux ); //释放互斥量 rt_kprintf ( "Master_thread TX，time out\n",uwRet); goto master_thread_start; } if(-RT_ERROR == uwRet){ rt_mutex_release( modbus_usart_mux ); //释放互斥量 rt_kprintf ( "Master_thread TX ，error\n",uwRet); goto master_thread_start; } /* 如果接收完成并且正确 */ /* 发送一个事件 START_MASTER_THREAD，通知主机线程，开始接收应答通信包 */ rt_mutex_release( modbus_usart_mux ); //释放互斥量 rt_kprintf("Master_thread TX success \r\n"); //rt_kprintf("%s %s:%d Master_thread TX success", __FILE__, __FUNCTION__, __LINE__); /**接收从机发来的应答通信包**/ master_thread_receive: /*清零接收modbus_msg_rx*/ modbus_msg_rx.n_bytes =0;//字节数为0 for(index=0;index<MODBUS_MSG_MAX_LEN;index++) modbus_msg_rx.buf[index]=0; /*取得串口外设*/ uwRet = rt_mutex_take(modbus_usart_mux, /* 获取互斥量 */ 100); /* 等待时间：100ms */ if(RT_ETIMEOUT==uwRet) goto master_thread_receive;//没有得到互斥信号，重新开始 /* 0 启动DMA-UART接收，接收从机的应答通信包 */ HAL_UART_AbortReceive_IT(&MODBUS_USART_HANDLE);//停止并清除中断允许标志 HAL_UART_Receive_DMA(&MODBUS_USART_HANDLE, (uint8_t*)modbus_msg_rx.buf, sizeof(modbus_msg_rx.buf)); __HAL_UART_ENABLE_IT(&MODBUS_USART_HANDLE, UART_IT_IDLE);// 开空闲中断，处理接收字节没有达到sizeof(mail_msg_rx.buf)字节数情况。 /* 1 等待接event内核消息，确认接收到数据 */ uwRet=rt_event_recv(UART_TX_RX_IT_event, /* 事件对象句柄 */ UART_RX_IT_EVENT,/* 接收线程感兴趣的事件 */ RT_EVENT_FLAG_OR|RT_EVENT_FLAG_CLEAR,/* 接收选项 */ 300,/* 指定超时事件, 300 ticks */ &EventID); /* 指向接收到的事件 */ if(-RT_ETIMEOUT == uwRet){ rt_mutex_release( modbus_usart_mux ); //释放互斥量 rt_kprintf ( "Master_thread RX，time out\n",uwRet); continue;//超时，等待线程触发事件 } if(-RT_ERROR == uwRet){ rt_mutex_release( modbus_usart_mux ); //释放互斥量 rt_kprintf ( "Master_thread RX ，error\n",uwRet); continue;//超时，等待线程触发事件 } rt_mutex_release( modbus_usart_mux ); //释放互斥量 if (EventID == (UART_RX_IT_EVENT)) /* 如果接收完成并且正确 */ rt_kprintf("Master_thread RX success \r\n"); /* 2 接收字节数不为零检测*/ if(modbus_msg_rx.n_bytes ==0) { rt_kprintf("Master_thread RX types zero! \r\n"); continue;//重新接收通信包 } /* 3 CRC校验 */ crc = Modbus_CRC((uint8_t*)modbus_msg_rx.buf, modbus_msg_rx.n_bytes); if(crc !=0x0000)//CRC校验错误 { rt_kprintf ( "master_RX CRC error!\n"); continue;//重新等待触发事件 } else { rt_kprintf ( "master_RX CRC pass!\n"); } /* 4 对从机的应答通信包解析，更新寄存器 */ if( modbus_rtu_master_rx_packet()!=0) { rt_kprintf ( "Packet error!\n"); continue;//重新等待触发事件 } else rt_kprintf ( "Packet pass!\n"); /** 发送一个事件 END_MASTER_THREAD_EVENT，通知应用线程完成一次通信 **/ rt_event_send( MODBUS_THREAD_event,END_MASTER_THREAD_EVENT); rt_schedule();// 调度，使得 高优先级的从机线程执行！ rt_thread_delay(50); /* 延时 50 个 tick, 让出CPU */ } } /* *********************************************** * 函 数 名: modbus_slave_thread_entry * 功能说明: 从机模式，检验通信包，处理接收来的通信包，发应答通信包 * 形 参：无 * 返 回 值: 无 * 全局变量： * 特殊说明： * 0x03操作时，事先，MODBUS寄存器modbus_regs应更新为最新数据 * 0x10操作时，事后，MODBUS寄存器modbus_regs存放的是上位机发来的寄存器数据 ************************************************ */ static void modbus_slave_thread_entry(void* parameter)/*处理收通信包*/ { rt_err_t uwRet = RT_EOK; rt_uint32_t EventID; uint16_t crc; uint16_t index; HAL_StatusTypeDef Hal_Status; /*开始接收数据*/ //在串口初始化后加入 modbus_msg_rx.n_bytes =0;//字节数为0 for(index=0;index<MODBUS_MSG_MAX_LEN;index++) modbus_msg_rx.buf[index]=0; while(1) { waitingStartEvent: /* 等待一个事件START_SLAVE_THREAD，通知应用线程开始一次通信 */ uwRet=rt_event_recv(MODBUS_THREAD_event, /* 事件对象句柄 */ START_SLAVE_THREAD,/* 接收线程感兴趣的事件 */ RT_EVENT_FLAG_OR|RT_EVENT_FLAG_CLEAR,/* 接收选项 */ 300,/* 指定超时事件, 100 ticks */ &EventID); /* 指向接收到的事件 */ if(-RT_ETIMEOUT == uwRet){ rt_kprintf("%s %s:%d waiting START_SLAVE_THREAD，time out!\r\n", __FILE__, __FUNCTION__, __LINE__); continue;//超时，重新接收事件信号START_SLAVE_THREAD } if(-RT_ERROR == uwRet){ rt_kprintf("%s %s:%d rt_event_recv() error！\r\n", __FILE__, __FUNCTION__, __LINE__); continue;//错误，重新接收事件信号START_SLAVE_THREAD } if (EventID == ( START_SLAVE_THREAD ) )/* 如果事件信号接收完成并且正确 */ rt_kprintf("%s %s:%d START_SLAVE_THREAD event happens!\r\n", __FILE__, __FUNCTION__, __LINE__); receive:/* 1 开始接收数据*/ modbus_msg_rx.n_bytes =0;//字节数为0 for(index=0;index<MODBUS_MSG_MAX_LEN;index++) modbus_msg_rx.buf[index]=0; uwRet = rt_mutex_take(modbus_usart_mux, /* 获取互斥量 */ 100); /* 等待时间：100ms */ if(RT_ETIMEOUT==uwRet) goto receive;//没有得到互斥信号，重新开始 /* 2 启动DMA-UART接收，接收从机的应答通信包 */ HAL_UART_AbortReceive_IT(&MODBUS_USART_HANDLE);//停止并清除中断允许标志 HAL_UART_Receive_DMA(&MODBUS_USART_HANDLE, (uint8_t*)modbus_msg_rx.buf, sizeof(modbus_msg_rx.buf)); __HAL_UART_ENABLE_IT(&MODBUS_USART_HANDLE, UART_IT_IDLE);// 开空闲中断，处理接收字节没有达到sizeof(mail_msg_rx.buf)字节数情况。 /* 3 等待接event内核消息，确认接收到数据 */ uwRet=rt_event_recv(UART_TX_RX_IT_event, /* 事件对象句柄 */ UART_RX_IT_EVENT,/* 接收线程感兴趣的事件 */ RT_EVENT_FLAG_OR|RT_EVENT_FLAG_CLEAR,/* 接收选项 */ 300,/* 指定超时事件, 100 ticks */ &EventID); /* 指向接收到的事件 */ if(-RT_ETIMEOUT == uwRet){ rt_mutex_release( modbus_usart_mux ); //释放互斥量 rt_kprintf ( "Slave_thread RX，time out\n",uwRet); continue;//超时，重新接收数据 } if(-RT_ERROR == uwRet){ rt_mutex_release( modbus_usart_mux ); //释放互斥量 rt_kprintf ( "Slave_thread RX ，error\n",uwRet); continue;//错误，重新接收数据 } rt_mutex_release( modbus_usart_mux ); //释放互斥量 if (EventID == (UART_RX_IT_EVENT)) /* 如果接收完成并且正确 */ rt_kprintf("Slave_thread RX success \r\n"); /* 4 CRC校验 */ crc = Modbus_CRC((uint8_t*)modbus_msg_rx.buf, modbus_msg_rx.n_bytes); if(crc !=0x0000)//CRC校验错误 { for(index=0;index<modbus_msg_rx.n_bytes;index++) rt_kprintf ( "%02X ",modbus_msg_rx.buf[index]); rt_kprintf ( "CRC error!\n"); goto receive;//重新接收通信包 } /* 5 接收通信包解析，更新寄存器，组发送通信包 */ if( modbus_rtu_slave_packet()!=0) { rt_kprintf ( "Packet length error!\n"); goto receive;//重新接收通信包 } /* 6 发送应答通信包 */ if(modbus_msg_tx.n_bytes==0) goto receive;//发送字节数不能为0,重新接收通信包 rt_mutex_take(modbus_usart_mux, /* 获取互斥量 */ RT_WAITING_FOREVER); /* 等待时间：一直等 */ /*独占DMA-USART外设，启动DMA-USART发送通信包*/ HAL_UART_AbortTransmit_IT(&MODBUS_USART_HANDLE);//停止并清除中断允许标志 Hal_Status =HAL_UART_Transmit_DMA(&MODBUS_USART_HANDLE, (uint8_t*)modbus_msg_tx.buf, modbus_msg_tx.n_bytes); if (Hal_Status != HAL_OK) { rt_kprintf("%s %s:%d error! HAL_UART_Transmit()\r\n", __FILE__, __FUNCTION__, __LINE__); } /* 7 等待发送完成，等待中断回调函数发event内核消息，确认发送 */ uwRet=rt_event_recv( UART_TX_RX_IT_event, /* 事件对象句柄 */ UART_TX_IT_EVENT,/* 接收线程感兴趣的事件 */ RT_EVENT_FLAG_OR|RT_EVENT_FLAG_CLEAR,/* 接收选项 */ 1000,/* 指定超时事件, 1000 ticks */ &EventID); /* 指向接收到的事件 */ if(-RT_ETIMEOUT == uwRet){ /* 发送超时*/ rt_mutex_release( modbus_usart_mux ); //释放互斥量 rt_kprintf ( "Master_thread TX，time out\n",uwRet); goto receive; } if(-RT_ERROR == uwRet){ /* 接收事件故障*/ rt_mutex_release( modbus_usart_mux ); //释放互斥量 rt_kprintf ( "Master_thread TX ，error\n",uwRet); goto receive; } if (EventID == (UART_TX_IT_EVENT)) /* 如果接收完成并且正确 */ rt_mutex_release( modbus_usart_mux ); //释放互斥量 rt_kprintf("Master_thread TX success \r\n"); /* 发送一个事件 END_SLAVE_THREAD_EVENT，通知应用线程完成一次通信 */ rt_event_send( MODBUS_THREAD_event,END_SLAVE_THREAD_EVENT); rt_schedule();// 调度，使得 高优先级的从机线程执行！ rt_thread_delay(10); /* 延时 50 个 tick, 让出CPU */ goto waitingStartEvent;// 等待新的事件信号 } } /* *********************************************** * 函 数 名: modbus_rtu_slave_packet * 功能说明: 作为从机，接收的通信包解析，组合将发送的通信包 * 形 参：无 * 返 回 值: 0，正常； 1，站号错误；2，功能号错误；3通信包长度错误 * 全局变量：modbus_msg_rx 已经收到的通信包，modbus_msg_tx 即将发送的通信包 * 特殊说明： * 0x03操作时，事先，MODBUS寄存器modbus_regs应更新为最新数据 * 0x10操作时，事后，MODBUS寄存器modbus_regs存放的是上位机发来的寄存器数据 ************************************************ */ uint8_t modbus_rtu_slave_packet(void) { uint16_t regsAdd; uint16_t regsNum; uint16_t index; uint16_t uint16_temp; //检测站号 if( modbus_msg_rx.buf[0] != modbus_regs.slaveAdd)//通信站号; return 1; //检测功能号 if((modbus_msg_rx.buf[1] != 0x03)&&(modbus_msg_rx.buf[1] != 0x10)) return 2; //功能类型 0x03通信包处理，作为从机 /*读一个或多个REG量 0x03 */ /*主机（PC机）发出报文（8BYTES）： 站号（1BYTE），功能号（1BYTE），开始地址（HBYTE+LBYTE）， 读的REG数量（HBYTE+LBYTE） CRC16检验码（LBYTE+HBYTE）*/ /*从机（MCU） 应答报文（2BYTES*读REG的数量 +5BYTES）： 站号（BYTE1），功能号（BYTE1），读来报文数据区的字节数（BYTE1）， REGS数据（读来的数量*[HBYTE+LBYTE]），CRC16检验码（LBYTE+HBYTE）。*/ if(modbus_msg_rx.buf[1] == 0x03) { modbus_regs.funCode =0x03;//功能号 /*解析通信包*/ //检测通信包长度 if(modbus_msg_rx.n_bytes != 8) return 3; // 根据接收的通信包，计算寄存器地址和数量 regsAdd = modbus_msg_rx.buf[2]; regsAdd =regsAdd<<8; regsAdd =regsAdd+modbus_msg_rx.buf[3]; regsNum = modbus_msg_rx.buf[4]; regsNum =regsNum<<8; regsNum =regsNum+modbus_msg_rx.buf[5]; /*组合应答通信包*/ modbus_msg_tx.buf[0] =modbus_msg_rx.buf[0]; //取通信站号 modbus_msg_tx.buf[1] =modbus_msg_rx.buf[1]; //功能号 modbus_msg_tx.buf[2] =((regsNum<<1)&0xFF); //读来报文数据区的字节数 /*记录访问从机及其寄存器*/ //modbus_regs.slaveAdd = add;/*从机地址*/ modbus_regs.regAdd = regsAdd;/*寄存器起始地址*/ modbus_regs.regsNum = regsNum;/*寄存器起始地址*/ // 向通信包添加寄存器值 rt_enter_critical();/* 进入临界段，访问全局变量 */ for(index=0;index<regsNum;index++) //寄存器值 { uint16_temp=modbus_regs.regs[index+regsAdd];/*MODBUS寄存器*/ modbus_msg_tx.buf[3+index*2] = (uint16_temp/256); // High byte modbus_msg_tx.buf[3+index*2+1] = (uint16_temp%256); // Low byte } rt_exit_critical(); /* 退出临界段 */ //添加CRC校验码 modbus_msg_tx.n_bytes = 3+2*regsNum; uint16_temp=Modbus_CRC((uint8_t*)modbus_msg_tx.buf, modbus_msg_tx.n_bytes); modbus_msg_tx.buf[modbus_msg_tx.n_bytes] = (uint16_temp>>8); //CRC校验码低BYTES modbus_msg_tx.buf[modbus_msg_tx.n_bytes+1] = (uint16_temp&0x00FF); //CRC校验码高BYTES modbus_msg_tx.n_bytes= modbus_msg_tx.n_bytes+2;//发送字节数 } //功能类型 0x10通信包处理，作为从机 /*写一个或多个REG量 0x10*/ /*主机发送帧（9BYTES +2BYTES*写REG的数量）： 站号(1BYTE)，功能号(1BYTE)，开始地址(HBYTE+LBYTE)， 写的数量(HBYTE+LBYTE)，字节数(1BYTES),寄存器值序列([HBYTE+LBYTE]*写的数量)，CRC校验码（LBYTE+HBYTE）*/ /*从机返回帧（8BYTES）： 站号(1BYTE)，功能号(1BYTE)， 寄存器地址(HBYTE+LBYTE)，写的REG数量(HBYTE+LBYTE)，CRC校验码（LBYTE+HBYTE）)*/ if(modbus_msg_rx.buf[1] == 0x10) { modbus_regs.funCode =0x10;//功能号 //检测通信包长度 if(modbus_msg_rx.n_bytes != 9+modbus_msg_rx.buf[6]) return 3; // 计算寄存器地址和数量 regsAdd = modbus_msg_rx.buf[2]; regsAdd =regsAdd<<8; regsAdd =regsAdd+modbus_msg_rx.buf[3]; regsNum = modbus_msg_rx.buf[4]; regsNum =regsNum<<8; regsNum =regsNum+modbus_msg_rx.buf[5]; /*记录访问从机及其寄存器*/ if(MODBUS_MSG_MAX_LEN<regsAdd + regsNum){ rt_kprintf("%s %s:%d Out the scope of regs!\r\n", __FILE__, __FUNCTION__, __LINE__); return 1; } /*访问寄存器范围超过1->MODBUS_MSG_MAX_LEN*/ //modbus_regs.slaveAdd = add;/*从机地址*/ modbus_regs.regAdd = regsAdd;/*寄存器起始地址*/ modbus_regs.regsNum = regsNum;/*寄存器起始地址*/ modbus_regs.funCode =0x10;//功能号 // 保存寄存器值 rt_enter_critical();/* 进入临界段，访问全局变量 */ for(index=0;index<regsNum;index++) //寄存器值 { uint16_temp=modbus_msg_rx.buf[6+index*2]; uint16_temp=uint16_temp<<8;// High byte uint16_temp=uint16_temp+modbus_msg_rx.buf[6+index*2+1];//Plus Low byte modbus_regs.regs[index+regsAdd]/*MODBUS寄存器*/=uint16_temp;//存寄存器值 } modbus_regs.newDataFlag =0xFF00;/*0xFF00：寄存器值已经改变，其他：寄存器值没有发生变化*/ rt_exit_critical(); /* 退出临界段 */ /*组合应答通信包*/ modbus_msg_tx.buf[0] =modbus_msg_rx.buf[0]; //获取通信站号 modbus_msg_tx.buf[1] =modbus_msg_rx.buf[1]; //功能号 modbus_msg_tx.buf[2] =modbus_msg_rx.buf[2]; //寄存器地址 modbus_msg_tx.buf[3] =modbus_msg_rx.buf[3]; //寄存器地址 modbus_msg_tx.buf[4] =modbus_msg_rx.buf[4]; //写的REG数量 modbus_msg_tx.buf[5] =modbus_msg_rx.buf[5]; //写的REG数量 //添加CRC校验码 modbus_msg_tx.n_bytes = 6; uint16_temp=Modbus_CRC((uint8_t*)modbus_msg_tx.buf, modbus_msg_tx.n_bytes); modbus_msg_tx.buf[modbus_msg_tx.n_bytes] = (uint16_temp>>8); //CRC校验码低BYTES modbus_msg_tx.buf[modbus_msg_tx.n_bytes+1] = (uint16_temp&0x00FF); //CRC校验码高BYTES modbus_msg_tx.n_bytes= modbus_msg_tx.n_bytes+2;//发送字节数 } return 0; } /* *********************************************** * 函 数 名: modbus_rtu_master_rx_packet * 功能说明: modbus-rtu 协议主机功能 作为主机，对应答通信包处理程序 * 形 参：无 * 返 回 值: 0，正常； 非0，错误； * 全局变量：modbus_msg_rx 已经接收的通信包，modbus_regs[MODBUS_REGS_NUM] MODBUS寄存器 * 特殊说明： * 0x03操作时，事后MODBUS寄存器modbus_regs存放的是下位机发来的寄存器数据 * 0x10操作时，事先MODBUS寄存器modbus_regs存放的是上位机向从机发去的数据 ************************************************ */ uint8_t modbus_rtu_master_rx_packet(void) { uint16_t regsAdd; uint16_t regsNum; uint16_t index; uint16_t uint16_temp; //检测站号 if( modbus_msg_rx.buf[0] != modbus_regs.slaveAdd)//从机地址检测; return 1; //检测功能号 if((modbus_msg_rx.buf[1] != 0x03)&&(modbus_msg_rx.buf[1] != 0x10)) return 2; //功能类型 0x03通信包处理 解析从机应答通信包 /*读一个或多个REG量 0x03 */ /*主机（PC机）发出报文（8BYTES）： 站号（1BYTE），功能号（1BYTE），开始地址（HBYTE+LBYTE）， 读的REG数量（HBYTE+LBYTE） CRC16检验码（LBYTE+HBYTE）*/ /*从机（MCU） 应答报文（2BYTES*读REG的数量 +5BYTES）： 站号（BYTE1），功能号（BYTE1），读来报文数据区(REGS)的字节数（BYTE1）， REGS数据（读来的数量*[HBYTE+LBYTE]），CRC16检验码（LBYTE+HBYTE）。*/ if(modbus_msg_rx.buf[1] == 0x03) { regsAdd =modbus_regs.regAdd ;/*寄存器起始地址*/ regsNum =modbus_regs.regsNum ;/*寄存器起始地址*/ /*解析通信包*/ //检测通信包长度 if(modbus_msg_rx.n_bytes != regsNum*2+5) return 3; if(regsNum*2!=modbus_msg_rx.buf[2])// 报文中读来报文数据区(REGS)的字节数（BYTE1）检测 return 4; // 获得寄存器值 rt_enter_critical();/* 进入临界段，访问全局变量 */ modbus_regs.newDataFlag =0xFF00;/*0xFF00：寄存器值已经改变，其他：寄存器值没有发生变化*/ for(index=0;index<regsNum;index++) //寄存器值 { uint16_temp=modbus_msg_rx.buf[3+index*2]*2 +modbus_msg_rx.buf[3+index*2+1]; modbus_regs.regs[index+regsAdd] = uint16_temp; } rt_exit_critical(); /* 退出临界段 */ } //功能类型 0x10通信包处理 /*写一个或多个REG量 0x10*/ /*主机发送帧（9BYTES +2BYTES*写REG的数量）： 站号(1BYTE)，功能号(1BYTE)，开始地址(HBYTE+LBYTE)， 写的数量(HBYTE+LBYTE)，字节数(1BYTES),寄存器值序列([HBYTE+LBYTE]*写的数量)，CRC校验码（LBYTE+HBYTE）*/ /*从机返回帧（8BYTES）： 站号(1BYTE)，功能号(1BYTE)， 寄存器地址(HBYTE+LBYTE)，写的REG数量(HBYTE+LBYTE)，CRC校验码（LBYTE+HBYTE）)*/ if(modbus_msg_rx.buf[1] == 0x10) { //检测通信包长度 if(modbus_msg_rx.n_bytes != 8) return 3; // 计算寄存器地址和数量 regsAdd = modbus_msg_rx.buf[2]; regsAdd =regsAdd<<8; regsAdd =regsAdd+modbus_msg_rx.buf[3]; regsNum = modbus_msg_rx.buf[4]; regsNum =regsNum<<8; regsNum =regsNum+modbus_msg_rx.buf[5]; // 检查寄存器地址和数量 if(regsAdd !=modbus_regs.regAdd)/*寄存器起始地址*/ return 4; if(regsNum !=modbus_regs.regsNum)/*寄存器起始地址*/ return 5; } return 0; } /* *********************************************** * 函 数 名: modbus_rtu_master_tx_packet * 功能说明: 组成命令通信包,将发送给从机 * 0x10写一个或多个REG量 * 0x03读一个或多个REG量 * 形 参： * 返 回 值: 0，正常； 1，站号错误；2，功能号错误；3通信包长度错误 * 全局变量：modbus_msg_tx 即将发送的通信包，modbus_regs[MODBUS_REGS_NUM] MODBUS寄存器 * 特殊说明： * 0x03操作时，事后MODBUS寄存器modbus_regs存放的是下位机发来的寄存器数据 * 0x10操作时，事先MODBUS寄存器modbus_regs存放的是上位机向从机发去的数据 ************************************************ */ uint8_t modbus_rtu_master_tx_packet(void)//组成命令通信包,将发送给从机 { uint8_t add; uint8_t funcode; uint16_t regsAdd; uint16_t regsNum; uint16_t index; uint16_t uint16_temp; /*输入访问从机及其寄存器*/ add=modbus_regs.slaveAdd;/*从机地址*/ regsAdd=modbus_regs.regAdd;/*寄存器起始地址*/ regsNum=modbus_regs.regsNum;/*寄存器起始地址*/ funcode=modbus_regs.funCode;/*功能号*/ if(funcode==0x10) { /*组合发送通信包*/ /*写一个或多个REG量 0x10*/ //主机发送帧（9BYTES +2BYTES*写REG的数量）： //站号(1BYTE)，功能号(1BYTE)，开始地址(HBYTE+LBYTE)， 写的数量(HBYTE+LBYTE)，字节数(1BYTES),寄存器值序列([HBYTE+LBYTE]*写的数量)，CRC校验码（LBYTE+HBYTE） //添加通信包头 modbus_msg_tx.buf[0] =add;//通信站号 modbus_msg_tx.buf[1] =funcode; //功能号 modbus_msg_tx.buf[2] =regsAdd/256; //寄存器地址 modbus_msg_tx.buf[3] =regsAdd%256; //寄存器地址 modbus_msg_tx.buf[4] =regsNum/256; //写的REG数量 modbus_msg_tx.buf[5] =regsNum%256; //写的REG数量 modbus_msg_tx.buf[6] =regsNum*2; //写的REG字节数 // 向通信包添加寄存器值 rt_enter_critical();/* 进入临界段，访问全局变量 */ for(index=0;index<regsNum;index++) //寄存器值 { uint16_temp=modbus_regs.regs[index+regsAdd];/*MODBUS寄存器*/ modbus_msg_tx.buf[7+index*2] = (uint16_temp/256); // High byte modbus_msg_tx.buf[7+index*2+1] = (uint16_temp%256); // Low byte } rt_exit_critical(); /* 退出临界段 */ //添加CRC校验码 modbus_msg_tx.n_bytes = 7+2*regsNum;//用于计算CRC的字节数 uint16_temp=Modbus_CRC((uint8_t*)modbus_msg_tx.buf, modbus_msg_tx.n_bytes); modbus_msg_tx.buf[modbus_msg_tx.n_bytes] = (uint16_temp>>8); //CRC校验码低BYTES modbus_msg_tx.buf[modbus_msg_tx.n_bytes+1] = (uint16_temp&0x00FF); //CRC校验码高BYTES modbus_msg_tx.n_bytes= modbus_msg_tx.n_bytes+2;//发送字节数 return 0; } if(funcode==0x03) { /*组合发送通信包*/ /*读一个或多个REG量 0x03*/ //主机（PC机）发出报文（8BYTES）： //站号（1BYTE），功能号（1BYTE），开始地址（HBYTE+LBYTE）， 读的REG数量（HBYTE+LBYTE） CRC16检验码（LBYTE+HBYTE） //添加通信包头 modbus_msg_tx.buf[0] =add;//通信站号 modbus_msg_tx.buf[1] =funcode; //功能号 modbus_msg_tx.buf[2] =regsAdd/256; //寄存器地址 modbus_msg_tx.buf[3] =regsAdd%256; //寄存器地址 modbus_msg_tx.buf[4] =regsNum/256; //写的REG数量 modbus_msg_tx.buf[5] =regsNum%256; //写的REG数量 //无添加寄存器内容 //添加CRC校验码 modbus_msg_tx.n_bytes = 6;//用于计算CRC的字节数 uint16_temp=Modbus_CRC((uint8_t*)modbus_msg_tx.buf, modbus_msg_tx.n_bytes); modbus_msg_tx.buf[modbus_msg_tx.n_bytes] = (uint16_temp>>8); //CRC校验码低BYTES modbus_msg_tx.buf[modbus_msg_tx.n_bytes+1] = (uint16_temp&0x00FF); //CRC校验码高BYTES modbus_msg_tx.n_bytes= modbus_msg_tx.n_bytes+2;//发送字节数 return 0; } return 1; } /* *********************************************** * 函 数 名: modbus_rtu_master_com(阻塞型函数) * 功能说明: 主机发送功能号0x10通信包 或 0x03通信包 写一个或多个REG量 站号（1BYTE） * 形 参：站号（1BYTE），功能号（1BYTE），开始地址（2BYTES）， 读的数量（2BYTES） * 返 回 值: 0，正常； 1，站号错误；2，功能号错误；3通信包长度错误 * 全局变量：modbus_msg_tx 即将发送的通信包，modbus_regs[MODBUS_REGS_NUM] MODBUS寄存器 * 特殊说明： * 0x03操作时，事后MODBUS寄存器modbus_regs存放的是下位机发来的寄存器数据 * 0x10操作时，事先MODBUS寄存器modbus_regs存放的是上位机向从机发去的数据 ************************************************ */ uint8_t modbus_rtu_master_com(uint8_t add,uint8_t funcode,uint16_t regsAdd,uint16_t regsNum) { uint16_t uint16_temp; uint16_t index; rt_uint32_t EventID; rt_err_t uwRet = RT_EOK; /*写入访问的从机及其寄存器*/ modbus_regs.slaveAdd = add;/*从机地址*/ modbus_regs.regAdd = regsAdd;/*寄存器起始地址*/ modbus_regs.regsNum = regsNum;/*寄存器起始地址*/ modbus_regs.funCode = funcode;/*功能号*/ /* 为了触发通信，发送一个事件 START_SLAVE_THREAD */ rt_event_send( MODBUS_THREAD_event,START_MASTER_THREAD); rt_schedule();// 调度，使得 高优先级的从机线程执行！ /*等待触发事件，确定是否完成一次通信*/ uwRet=rt_event_recv(MODBUS_THREAD_event, /* 事件对象句柄 */ END_MASTER_THREAD_EVENT,/* 接收线程感兴趣的事件 */ RT_EVENT_FLAG_OR|RT_EVENT_FLAG_CLEAR,/* 接收选项 */ 1000,/* 指定超时事件, 300 ticks */ &EventID); /* 指向接收到的事件 */ if(-RT_ETIMEOUT == uwRet){ rt_kprintf("%s %s:%d waiting END_MASTER_THREAD_EVENT，time out!\r\n", __FILE__, __FUNCTION__, __LINE__); return 1;//超时，触发事件，重新接收数据 } if(-RT_ERROR == uwRet){ rt_kprintf("%s %s:%d rt_event_recv() error！\r\n", __FILE__, __FUNCTION__, __LINE__); return 2;//错误，触发事件，重新接收数据 } if (EventID == ( END_SLAVE_THREAD_EVENT ) )/* 如果事件接收完成并且正确 */ rt_kprintf("%s %s:%d END_MASTER_THREAD_EVENT event happens!\r\n", __FILE__, __FUNCTION__, __LINE__); return 0; } /* *********************************************** * 函 数 名: UsartReceive_IDLE * 功能说明: 空闲中断服务子程序，处理接收字节没有达到sizeof(mail_msg_rx.buf)字节数情况 * 形 参：无 * 返 回 值: 无 * 全局变量： * 特殊说明：此子程序应添加到中断处理函数void USART?_IRQHandler(void)中。 使能此中断 __HAL_UART_ENABLE_IT(&MODBUS_USART_HANDLE, UART_IT_IDLE); ************************************************ */ void UsartReceive_IDLE(UART_HandleTypeDef *huart) // 串口空闲中断处理函数,此函数应添加到中断处理函数void USART3_4_IRQHandler(void)中 { uint32_t tmpFlg = 0; uint32_t temp; tmpFlg =__HAL_UART_GET_FLAG(&MODBUS_USART_HANDLE,UART_FLAG_IDLE); //获取IDLE标志位 if((tmpFlg != RESET))//idle标志被置位 { __HAL_UART_CLEAR_IDLEFLAG(&MODBUS_USART_HANDLE);//清除标志位 // temp = MODBUS_USART_HANDLE.Instance->ISR; //清除状态寄存器SR,读取SR寄存器可以实现清除SR寄存器的功能 // temp = MODBUS_USART_HANDLE.Instance->RDR; //读取数据寄存器中的数据 //这两句和上面那句等效 HAL_UART_DMAStop(&MODBUS_USART_HANDLE); // 停止DMA //temp = __HAL_DMA_GET_COUNTER(&MODBUS_DMA_USART_RX_HANDLE) ;// 获取DMA中未传输的数据个数,函数参数在 usart.h中定义 temp = MODBUS_USART_HANDLE.hdmarx->Instance->CNDTR;//读取NDTR寄存器 获取DMA中未传输的数据个数， //这句和上面那句等效 /*修改mail_msg_rx.n_bytes为接收字节数*/ modbus_msg_rx.n_bytes= sizeof(modbus_msg_rx.buf) - temp; //总计数减去未传输的数据个数，得到已经接收的数据个数 //__HAL_UART_DISABLE_IT(&MODBUS_USART_HANDLE, UART_IT_IDLE);// 开空闲中断 HAL_UART_AbortReceive_IT(&MODBUS_USART_HANDLE);//停止并清除中断允许标志 rt_kprintf("RX bytes %d! \r\n",modbus_msg_rx.n_bytes); /* 发送一个事件 UART_RX_IT_EVENT */ rt_event_send( UART_TX_RX_IT_event,UART_RX_IT_EVENT); rt_schedule();// 调度，使得 高优先级的从机线程执行！ } } /* *********************************************** * 函 数 名: HAL_UART_RxCpltCallback * 功能说明: 重载中断函数回调函数，处理接收数据事件， 并发送rth内核邮件modbus_rx_mb给线程 * 形 参：无 * 返 回 值: 无 * 全局变量： ************************************************ */ void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart) { if (huart == &MODBUS_USART_HANDLE) { /*修改mail_msg_rx.n_bytes为接收字节数*/ modbus_msg_rx.n_bytes =sizeof(modbus_msg_rx.buf);// 接受完成，置接收字节数 HAL_UART_DMAStop(&MODBUS_USART_HANDLE); // 停止DMA HAL_UART_AbortReceive_IT(&MODBUS_USART_HANDLE);//停止并清除中断允许标志 /* 发送一个事件 UART_RX_IT_EVENT */ rt_event_send( UART_TX_RX_IT_event,UART_RX_IT_EVENT); } } /* *********************************************** * 函 数 名: HAL_UART_TxCpltCallback * 功能说明: 重载中断函数回调函数，处理发送数据事件， 并发送rth内核邮件modbus_tx_mb给线程 * 形 参：无 * 返 回 值: 无 * 全局变量： ************************************************ */ void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart) { if (huart == &MODBUS_USART_HANDLE) { /* 发送一个事件 UART_TX_IT_EVENT */ rt_event_send( UART_TX_RX_IT_event,UART_TX_IT_EVENT); } HAL_UART_DMAStop(&MODBUS_USART_HANDLE); // 停止DMA HAL_UART_AbortReceive_IT(&MODBUS_USART_HANDLE); //停止并清除中断允许标志 } /*读一个或多个REG量 0x03 */ /*主机（PC机）发出报文（8BYTES）： 站号（1BYTE），功能号（1BYTE），开始地址（HBYTE+LBYTE）， 读的REG数量（HBYTE+LBYTE） CRC16检验码（LBYTE+HBYTE）*/ /*从机（MCU） 应答报文（2BYTES*读REG的数量 +5BYTES）： 站号（BYTE1），功能号（BYTE1），读来报文数据区的字节数（BYTE1）， REGS数据（读来的数量*[HBYTE+LBYTE]），CRC16检验码（LBYTE+HBYTE）。*/ /*写一个或多个REG量 0x10*/ /*主机发送帧（9BYTES +2BYTES*写REG的数量）： 站号(1BYTE)，功能号(1BYTE)，开始地址(HBYTE+LBYTE)， 写的数量(HBYTE+LBYTE)，字节数(1BYTES),寄存器值序列([HBYTE+LBYTE]*写的数量)，CRC校验码（LBYTE+HBYTE）*/ /*从机返回帧（6BYTES）： 站号(1BYTE)，功能号(1BYTE)， 寄存器地址(HBYTE+LBYTE)，写的REG数量(HBYTE+LBYTE)，CRC校验码（LBYTE+HBYTE）)*/ /*校验算法 */ /*CRC-16/MODBUS x16+x15+x2+1*/ const uint8_t auchCRCHi[] = { 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40 } ; const uint8_t auchCRCLo[] = { 0x00, 0xC0, 0xC1, 0x01, 0xC3, 0x03, 0x02, 0xC2, 0xC6, 0x06, 0x07, 0xC7, 0x05, 0xC5, 0xC4, 0x04, 0xCC, 0x0C, 0x0D, 0xCD, 0x0F, 0xCF, 0xCE, 0x0E, 0x0A, 0xCA, 0xCB, 0x0B, 0xC9, 0x09, 0x08, 0xC8, 0xD8, 0x18, 0x19, 0xD9, 0x1B, 0xDB, 0xDA, 0x1A, 0x1E, 0xDE, 0xDF, 0x1F, 0xDD, 0x1D, 0x1C, 0xDC, 0x14, 0xD4, 0xD5, 0x15, 0xD7, 0x17, 0x16, 0xD6, 0xD2, 0x12, 0x13, 0xD3, 0x11, 0xD1, 0xD0, 0x10, 0xF0, 0x30, 0x31, 0xF1, 0x33, 0xF3, 0xF2, 0x32, 0x36, 0xF6, 0xF7, 0x37, 0xF5, 0x35, 0x34, 0xF4, 0x3C, 0xFC, 0xFD, 0x3D, 0xFF, 0x3F, 0x3E, 0xFE, 0xFA, 0x3A, 0x3B, 0xFB, 0x39, 0xF9, 0xF8, 0x38, 0x28, 0xE8, 0xE9, 0x29, 0xEB, 0x2B, 0x2A, 0xEA, 0xEE, 0x2E, 0x2F, 0xEF, 0x2D, 0xED, 0xEC, 0x2C, 0xE4, 0x24, 0x25, 0xE5, 0x27, 0xE7, 0xE6, 0x26, 0x22, 0xE2, 0xE3, 0x23, 0xE1, 0x21, 0x20, 0xE0, 0xA0, 0x60, 0x61, 0xA1, 0x63, 0xA3, 0xA2, 0x62, 0x66, 0xA6, 0xA7, 0x67, 0xA5, 0x65, 0x64, 0xA4, 0x6C, 0xAC, 0xAD, 0x6D, 0xAF, 0x6F, 0x6E, 0xAE, 0xAA, 0x6A, 0x6B, 0xAB, 0x69, 0xA9, 0xA8, 0x68, 0x78, 0xB8, 0xB9, 0x79, 0xBB, 0x7B, 0x7A, 0xBA, 0xBE, 0x7E, 0x7F, 0xBF, 0x7D, 0xBD, 0xBC, 0x7C, 0xB4, 0x74, 0x75, 0xB5, 0x77, 0xB7, 0xB6, 0x76, 0x72, 0xB2, 0xB3, 0x73, 0xB1, 0x71, 0x70, 0xB0, 0x50, 0x90, 0x91, 0x51, 0x93, 0x53, 0x52, 0x92, 0x96, 0x56, 0x57, 0x97, 0x55, 0x95, 0x94, 0x54, 0x9C, 0x5C, 0x5D, 0x9D, 0x5F, 0x9F, 0x9E, 0x5E, 0x5A, 0x9A, 0x9B, 0x5B, 0x99, 0x59, 0x58, 0x98, 0x88, 0x48, 0x49, 0x89, 0x4B, 0x8B, 0x8A, 0x4A, 0x4E, 0x8E, 0x8F, 0x4F, 0x8D, 0x4D, 0x4C, 0x8C, 0x44, 0x84, 0x85, 0x45, 0x87, 0x47, 0x46, 0x86, 0x82, 0x42, 0x43, 0x83, 0x41, 0x81, 0x80, 0x40 }; /** * @brief Modbus校验码计算函数 * @para 字节数组指针，数组长度 * @retval 16bits校验码，低字节在前，高字节在后 */ uint16_t Modbus_CRC( uint8_t *puchMsg, uint16_t usDataLen ) //Modbus校验码计算函数,低字节在前，高字节在后 { uint8_t uchCRCHi = 0xFF ; /* 高字节初始化值 */ uint8_t uchCRCLo = 0xFF ; /* 低字节初始化值 */ uint8_t uIndex ; while (usDataLen--) { uIndex = uchCRCLo ^ (*puchMsg++) ; uchCRCLo = uchCRCHi ^ auchCRCHi[uIndex] ; uchCRCHi = auchCRCLo[uIndex] ; } //return (uchCRCHi << 8 | uchCRCLo) ; return (uchCRCHi | uchCRCLo << 8) ; // XINJE 低字节在前，高字节在后 } /** * @brief Modbus_CRC校验函数 * @para 字节数组指针，数组长度 * @retval 1 正确，0 错误 */ uint8_t Modbus_CRCCheck(uint8_t* pBuf,uint16_t dwLen)//Modbus校验函数 { static uint16_t crc =0;// My_Com_CRC(pBuf,dwLen-2); static uint16_t crcframe; uint8_t bret; bret =0x00; if(dwLen>2) { crc = Modbus_CRC(pBuf,dwLen-2); crcframe = pBuf[dwLen-2]*256+ pBuf[dwLen-1]; if(crcframe ==crc) bret = 0x01; } return(bret); }; uint8_t modbus_rtu_sation_id(void)//从芯片唯一标识，获取通信站号。 { uint8_t retval; uint32_t chipId[3] = {0}; // HAL库读取方式 chipId[0]=HAL_GetUIDw0(); chipId[1]=HAL_GetUIDw1(); chipId[2]=HAL_GetUIDw2(); retval =(uint8_t) (chipId[2]&0x007F); if(retval==0) retval++; retval =0x01;//调试使用 return retval; //———————————————— //版权声明：本文为CSDN博主「Leung_ManWah」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。 //原文链接：https://blog.csdn.net/qq_36347513/article/details/126061779 }
主程序部分
/* USER CODE BEGIN Header */ /** ****************************************************************************** * @file : main.c * @brief : Main program body ****************************************************************************** * @attention * * Copyright (c) 2023 STMicroelectronics. * All rights reserved. * * This software is licensed under terms that can be found in the LICENSE file * in the root directory of this software component. * If no LICENSE file comes with this software, it is provided AS-IS. * ****************************************************************************** */ /* USER CODE END Header */ /* Includes ------------------------------------------------------------------*/ #include "main.h" #include "dma.h" #include "tim.h" #include "usart.h" #include "gpio.h" /* Private includes ----------------------------------------------------------*/ /* USER CODE BEGIN Includes */ #include <rtthread.h> #include <rth_modbus_usart.h> /* USER CODE END Includes */ /* Private typedef -----------------------------------------------------------*/ /* USER CODE BEGIN PTD */ /* USER CODE END PTD */ /* Private define ------------------------------------------------------------*/ /* USER CODE BEGIN PD */ /* USER CODE END PD */ /* Private macro -------------------------------------------------------------*/ /* USER CODE BEGIN PM */ /* USER CODE END PM */ /* Private variables ---------------------------------------------------------*/ /* USER CODE BEGIN PV */ /* USER CODE END PV */ /* Private function prototypes -----------------------------------------------*/ void SystemClock_Config(void); /* USER CODE BEGIN PFP */ /* USER CODE END PFP */ /* Private user code ---------------------------------------------------------*/ /* USER CODE BEGIN 0 */ /* USER CODE END 0 */ /** * @brief The application entry point. * @retval int */ int main(void) { /* USER CODE BEGIN 1 */ uint8_t retval; /* USER CODE END 1 */ /* MCU Configuration--------------------------------------------------------*/ /* Reset of all peripherals, Initializes the Flash interface and the Systick. */ HAL_Init(); /* USER CODE BEGIN Init */ /* USER CODE END Init */ /* Configure the system clock */ SystemClock_Config(); /* USER CODE BEGIN SysInit */ /* USER CODE END SysInit */ /* Initialize all configured peripherals */ MX_GPIO_Init(); MX_DMA_Init(); MX_USART1_UART_Init();// RT-THREAD 控制台使用，使用rt_kprintf()打印信息 MX_USART4_UART_Init();// RT-THREAD MODBUS使用，DMA模式 //MX_TIM6_Init(); /* USER CODE BEGIN 2 */ /* USER CODE END 2 */ /* Infinite loop */ /* USER CODE BEGIN WHILE */ modbus_usart_init();//初始化MODBUS_RTU内核变量，启动MODBUS_RTU内核线程 //HAL_TIM_Base_Start_IT(&htim6);//启动定时器TIM6 //工作在从机模式，测试程序 modbus_slave_test();//在应用线程中调用 //工作在主机模式，测试程序 //modbus_master_test();//在应用线程中调用 while (1) { /* USER CODE END WHILE */ /* USER CODE BEGIN 3 */ rt_thread_delay(1000); //rt_kprintf("%s %s:%d here!\r\n", __FILE__, __FUNCTION__, __LINE__); } /* USER CODE END 3 */ } /** * @brief System Clock Configuration * @retval None */ void SystemClock_Config(void) { RCC_OscInitTypeDef RCC_OscInitStruct = {0}; RCC_ClkInitTypeDef RCC_ClkInitStruct = {0}; /** Configure the main internal regulator output voltage */ HAL_PWREx_ControlVoltageScaling(PWR_REGULATOR_VOLTAGE_SCALE1); /** Initializes the RCC Oscillators according to the specified parameters * in the RCC_OscInitTypeDef structure. */ RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI; RCC_OscInitStruct.HSIState = RCC_HSI_ON; RCC_OscInitStruct.HSIDiv = RCC_HSI_DIV1; RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT; RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON; RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSI; RCC_OscInitStruct.PLL.PLLM = RCC_PLLM_DIV1; RCC_OscInitStruct.PLL.PLLN = 8; RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV2; RCC_OscInitStruct.PLL.PLLR = RCC_PLLR_DIV2; if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK) { Error_Handler(); } /** Initializes the CPU, AHB and APB buses clocks */ RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK |RCC_CLOCKTYPE_PCLK1; RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK; RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1; RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1; if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK) { Error_Handler(); } } /* USER CODE BEGIN 4 */ /* 功能： 重载函数 INPUT: 无 OUTPUT:无 GLOBAL: */ void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim) { HAL_NVIC_DisableIRQ(EXTI4_15_IRQn);//关EXTI4_15_IRQn中断 if(htim->Instance == TIM6) //处理TIM6间隔定时中断 { } HAL_NVIC_EnableIRQ(EXTI4_15_IRQn);//开EXTI4_15_IRQn中断 } /* USER CODE END 4 */ /** * @brief This function is executed in case of error occurrence. * @retval None */ void Error_Handler(void) { /* USER CODE BEGIN Error_Handler_Debug */ /* User can add his own implementation to report the HAL error return state */ __disable_irq(); while (1) { } /* USER CODE END Error_Handler_Debug */ } #ifdef USE_FULL_ASSERT /** * @brief Reports the name of the source file and the source line number * where the assert_param error has occurred. * @param file: pointer to the source file name * @param line: assert_param error line source number * @retval None */ void assert_failed(uint8_t *file, uint32_t line) { /* USER CODE BEGIN 6 */ /* User can add his own implementation to report the file name and line number, ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */ /* USER CODE END 6 */ } #endif /* USE_FULL_ASSERT */
修改中断函数 stm32g0xx_it.c
/** * @brief This function handles USART3 and USART4 interrupts. */ void USART3_4_IRQHandler(void) { /* USER CODE BEGIN USART3_4_IRQn 0 */ UsartReceive_IDLE( &huart4); // 串口空闲中断处理函数,此函数应添加到中断处理函数void USART3_4_IRQHandler(void)中 /* USER CODE END USART3_4_IRQn 0 */ HAL_UART_IRQHandler(&huart4); /* USER CODE BEGIN USART3_4_IRQn 1 */ /* USER CODE END USART3_4_IRQn 1 */ }
RT-thread配置文件rtconfig.h
/* RT-Thread config file */ #ifndef __RTTHREAD_CFG_H__ #define __RTTHREAD_CFG_H__ // <<< Use Configuration Wizard in Context Menu >>> // <h>Basic Configuration // <o>Maximal level of thread priority <8-256> // <i>Default: 32 #define RT_THREAD_PRIORITY_MAX 32 // <o>OS tick per second // <i>Default: 1000 (1ms) #define RT_TICK_PER_SECOND 1000 // <o>Alignment size for CPU architecture data access // <i>Default: 4 #define RT_ALIGN_SIZE 4 // <o>the max length of object name<2-16> // <i>Default: 8 #define RT_NAME_MAX 8 // <c1>Using RT-Thread components initialization // <i>Using RT-Thread components initialization //#define RT_USING_COMPONENTS_INIT // </c> #define RT_USING_USER_MAIN // <o>the stack size of main thread<1-4086> // <i>Default: 512 #define RT_MAIN_THREAD_STACK_SIZE 256 // </h> // <h>Debug Configuration // <c1>enable kernel debug configuration // <i>Default: enable kernel debug configuration //#define RT_DEBUG // </c> // <o>enable components initialization debug configuration<0-1> // <i>Default: 0 #define RT_DEBUG_INIT 0 // <c1>thread stack over flow detect // <i> Diable Thread stack over flow detect //#define RT_USING_OVERFLOW_CHECK // </c> // </h> // <h>Hook Configuration // <c1>using hook // <i>using hook //#define RT_USING_HOOK // </c> // <c1>using idle hook // <i>using idle hook //#define RT_USING_IDLE_HOOK // </c> // </h> // <e>Software timers Configuration // <i> Enables user timers #define RT_USING_TIMER_SOFT 0 #if RT_USING_TIMER_SOFT == 0 #undef RT_USING_TIMER_SOFT #endif // <o>The priority level of timer thread <0-31> // <i>Default: 4 #define RT_TIMER_THREAD_PRIO 4 // <o>The stack size of timer thread <0-8192> // <i>Default: 512 #define RT_TIMER_THREAD_STACK_SIZE 512 // </e> // <h>IPC(Inter-process communication) Configuration // <c1>Using Semaphore // <i>Using Semaphore #define RT_USING_SEMAPHORE // </c> // <c1>Using Mutex // <i>Using Mutex #define RT_USING_MUTEX // </c> // <c1>Using Event // <i>Using Event #define RT_USING_EVENT // </c> // <c1>Using MailBox // <i>Using MailBox #define RT_USING_MAILBOX // </c> // <c1>Using Message Queue // <i>Using Message Queue //#define RT_USING_MESSAGEQUEUE // </c> // </h> // <h>Memory Management Configuration // <c1>Memory Pool Management // <i>Memory Pool Management //#define RT_USING_MEMPOOL // </c> // <c1>Dynamic Heap Management(Algorithm: small memory ) // <i>Dynamic Heap Management #define RT_USING_HEAP #define RT_USING_SMALL_MEM // </c> // <c1>using tiny size of memory // <i>using tiny size of memory //#define RT_USING_TINY_SIZE // </c> // </h> // <h>Console Configuration // <c1>Using console // <i>Using console #define RT_USING_CONSOLE // </c> // <o>the buffer size of console <1-1024> // <i>the buffer size of console // <i>Default: 128 (128Byte) #define RT_CONSOLEBUF_SIZE 128 // </h> // <h>FinSH Configuration // <c1>include finsh config // <i>Select this choice if you using FinSH //#include "finsh_config.h" // </c> // </h> // <h>Device Configuration // <c1>using device framework // <i>using device framework //#define RT_USING_DEVICE // </c> // </h> // <<< end of configuration section >>> #endif
RT-thread配置文件board.c
/* * Copyright (c) 2006-2019, RT-Thread Development Team * * SPDX-License-Identifier: Apache-2.0 * * Change Logs: * Date Author Notes * 2021-05-24 the first version */ #include <rthw.h> #include <rtthread.h> #include "usart.h" #if defined(RT_USING_USER_MAIN) && defined(RT_USING_HEAP) /* * Please modify RT_HEAP_SIZE if you enable RT_USING_HEAP * the RT_HEAP_SIZE max value = (sram size - ZI size), 1024 means 1024 bytes */ #define RT_HEAP_SIZE (15*1024) static rt_uint8_t rt_heap[RT_HEAP_SIZE]; RT_WEAK void *rt_heap_begin_get(void) { return rt_heap; } RT_WEAK void *rt_heap_end_get(void) { return rt_heap + RT_HEAP_SIZE; } #endif void rt_os_tick_callback(void) { rt_interrupt_enter(); rt_tick_increase(); rt_interrupt_leave(); } /* cortex-m 架构使用 SysTick_Handler() */ void SysTick_Handler() { rt_os_tick_callback(); } /** * This function will initial your board. */ void rt_hw_board_init(void) { //#error "TODO 1: OS Tick Configuration." /* * TODO 1: OS Tick Configuration * Enable the hardware timer and call the rt_os_tick_callback function * periodically with the frequency RT_TICK_PER_SECOND. */ /* Call components board initial (use INIT_BOARD_EXPORT()) */ #ifdef RT_USING_COMPONENTS_INIT rt_components_board_init(); #endif #if defined(RT_USING_USER_MAIN) && defined(RT_USING_HEAP) rt_system_heap_init(rt_heap_begin_get(), rt_heap_end_get()); #endif } #ifdef RT_USING_CONSOLE static int uart_init(void) { //#error "TODO 2: Enable the hardware uart and config baudrate." /*串口初始化有cubemx生成的函数在main.c完成*/ return 0; } INIT_BOARD_EXPORT(uart_init); void rt_hw_console_output(const char *str) { //#error "TODO 3: Output the string 'str' through the uart." /* 进入临界段 */ rt_enter_critical(); /* 直到字符串结束 */ while (*str!='\0') { /* 换行 */ if (*str=='\n') { HAL_UART_Transmit( &huart1,(uint8_t *)'\r',1,1000); } HAL_UART_Transmit( &huart1,(uint8_t *)(str++),1,1000); } /* 退出临界段 */ rt_exit_critical(); } #endif
测试：

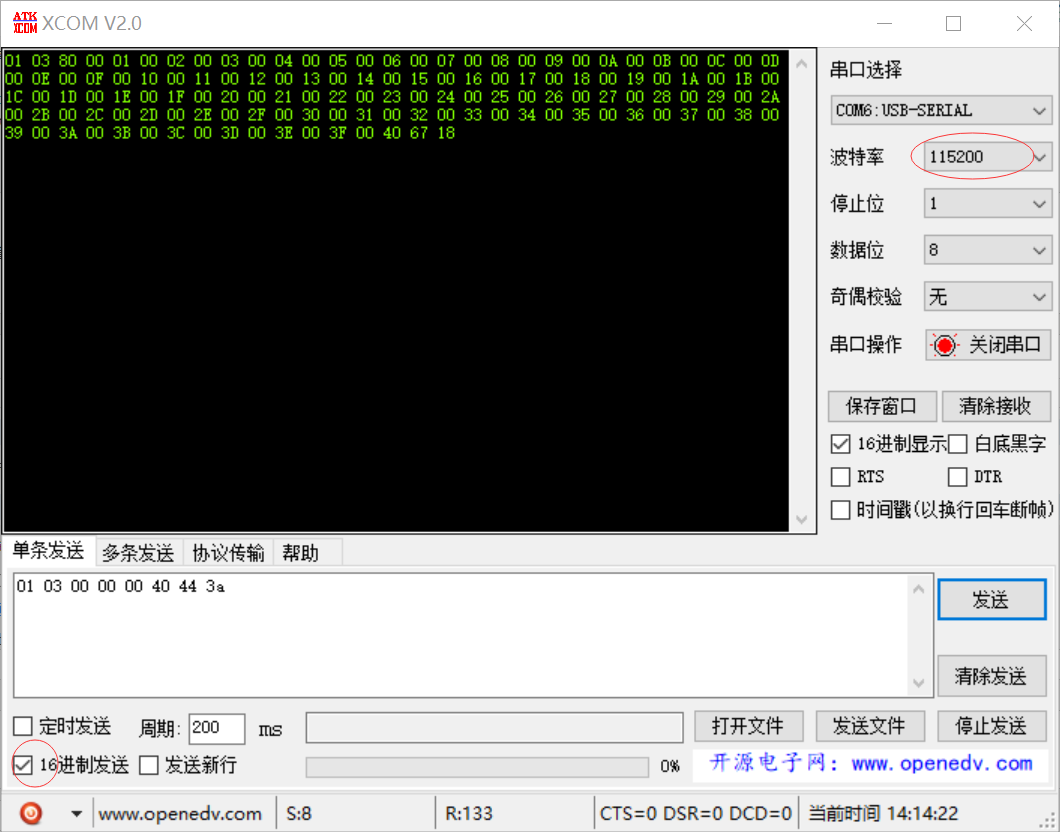

读取多个寄存器值（测试通信包：01 03 00 00 00 40 44 3a）

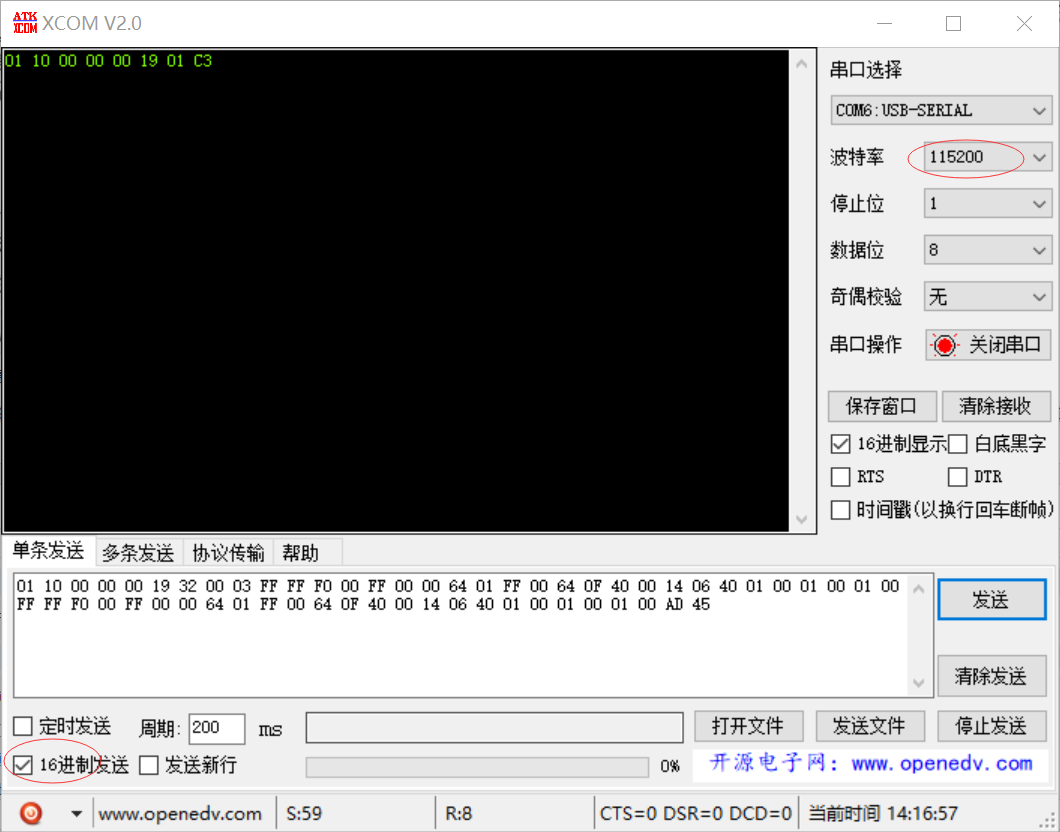

写多个寄存器（通信包：
01 10 00 00 00 19 32 00 03 FF FF F0 00 FF 00 00 64 01 FF 00 64 0F 40 00 14 06 40 01 00 01 00 01 00 FF FF F0 00 FF 00 00 64 01 FF 00 64 0F 40 00 14 06 40 01 00 01 00 01 00 AD 45
