Allegro 16.6 部分功能使用

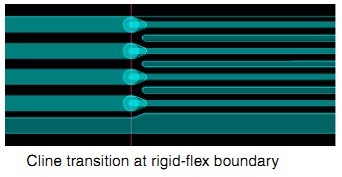

1.TraceTapering

Trace Tapering是指在PCB布线过程中线宽逐渐变细的一种布线方式，目的是为了防止线宽的突变。在RF和软板电路设计中应用广泛，渐进式走线主要是为了减小线宽变化处的所受到的机械应力，同时也能改善信号传输的质量。

Trace Tapering是在泪滴的基础上添加的，在泪滴参数设置中也有Trace Tapering的设置。

“Router-Gloss”-“Add Tapered Trace”

注意点：必须是两条宽度不同的线相连的时候才能使用这个功能。





设置好这个功能后，用命令或者点击route-gloss-add taper
