工业骨声纹振动监测传感器特色解析

​

概念原理

 工业骨声纹振动传感器主要有振动感知，模数转换，DSP处理等部分构成。它的优势特色是可采集到更宽的频谱范围，可采集更多的环境信息。各部分的作用如下:
 振动感知：工业骨声纹传感器通常包含拾振单元，如振膜、质量块等组件。当外界有振动产生时，比如机械设备运行时产生的振动传导至传感器，拾振单元会在振动作用下产生机械振动。在双拾振单元结构中，上拾振单元和下拾振单元会同时对振动进行感应，增强对振动信号的捕捉。
 信号转换：传感器芯片一般基于压电效应、电容变化等原理，将振动气流信号转换为电信号。如压电式传感器芯片，在受到振动气流产生的压力时，会产生与压力大小相关的电荷或电压变化；电容式传感器芯片，会因振动气流导致电容极板间距等发生变化，从而引起电容量的改变，进而输出电信号。
 信号处理：DSP处理芯片会对传感器芯片输出的微弱电信号进行放大、滤波等处理，去除噪声和干扰，增强信号的稳定性和准确性，最终输出能够准确反映原始振动特征的电信号，以便后续的分析和处理，比如传输给工业控制系统进行设备状态监测、故障诊断等。



参数指标

 支持10hz-8000hz的频率检测范围。可采集微振或高频震动信号。
 支持模拟量0-20ma的波形输出或TTL串口原始波形输出。接口丰富。可拓展。

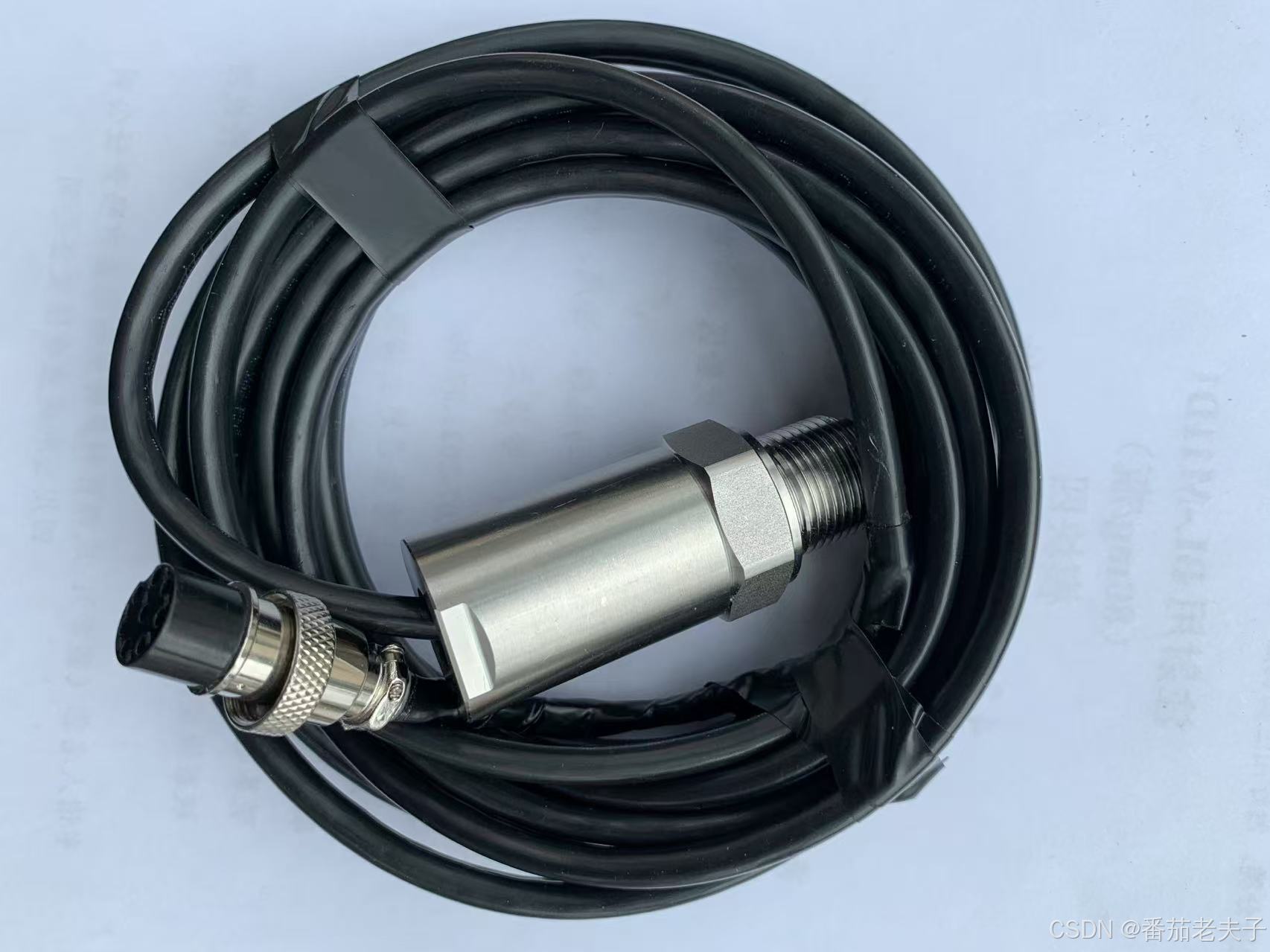

 全金属外壳，IPV6级别防护。
 标准的5V供电，可根据客户需求配置24V供电。

​编辑



优势特色

1.高灵敏度：能精准感知机械设备等发出的极其微弱的振动信号，哪怕是微小的振动变化也可捕捉并转换为电信号输出，骨声纹传感器可以拾取设备非常细微的振动信号。可精确测量振动的频率、振幅、相位等参数，为设备状态监测和故障诊断提供准确的数据支持。能将振动信号精确转换为电信号，误差范围极小，确保了测量结果的可靠性，有助于技术人员准确判断设备的运行状态。
2.稳定性好：在不同的工作环境和条件下，如温度、湿度、压力变化等，都能保持性能的稳定，持续可靠地工作。经过特殊的工艺处理和材料选择，可适应工业现场的复杂环境，确保长期稳定运行，减少维护和更换成本。
3.非接触式测量：通常不需要与被监测对象直接接触，避免了对设备运行的干扰和可能产生的磨损等问题，还能方便地安装在设备附近，对运动中的设备或高温、高压等特殊环境下的设备进行监测，提高了监测的灵活性和安全性。
4.小型化和集成化：体积小、重量轻，便于安装和集成到各种工业设备和系统中，不会占用太多空间，还可与其他传感器或电子元件集成在一起，形成多功能的监测模块，实现对设备的多参数监测。
5.可定制化：能根据不同的工业应用场景和需求进行定制，如调整灵敏度、测量范围、频率响应等参数，以满足特定设备或工艺的监测要求，为用户提供个性化的解决方案。



应用领域

1.故障诊断：可安装在各类工业设备如电机、泵、压缩机等表面，通过监测设备运行时产生的振动 “骨声纹”，获取设备内部的运行状态信息。当设备出现故障隐患时，其振动特征会发生变化，传感器捕捉到这些变化后，可帮助技术人员提前发现故障，如轴承磨损、齿轮故障等，以便及时进行维护，避免设备停机造成的生产损失。
2.汽车制造与检测
发动机检测：安装在发动机缸体等部位，监测发动机工作时的振动信号，分析发动机的燃烧状态、活塞运动情况等，及时发现发动机可能存在的故障，如爆震、活塞敲缸等问题，保障发动机的正常运行，提高汽车的可靠性和安全性。
底盘检测：用于监测汽车底盘的振动情况，评估底盘部件的磨损和松动情况，如悬挂系统、传动轴等部件。通过对底盘振动 “骨声纹” 的分析，及时发现潜在的安全隐患，确保汽车行驶的稳定性和舒适性。
3.智能安防领域
周界防范：部署在重要区域的围墙、栅栏等周界设施上，当有人攀爬或破坏时，会产生特定的振动信号，传感器捕捉到这些信号后，可及时发出警报，实现对非法入侵的有效防范。
物品防盗监测：安装在贵重物品、文物等的展示柜或存放设备上，当物品被移动或受到异常振动时，传感器能够迅速感知并触发报警系统，防止物品被盗。

​
