时钟分频

占空比为50%分频：

　　偶数分频，一个计数器就可以搞定；

　　奇数分频：

　　1.用两个计数器分别按照上升下降沿计数，最后如果高电平的比低电平多一个周期则用与门，少一个周期则用或门；

　　　





　　　　





 　　2.另一种使用异或门的形式组合如下图：

　　　　





 　　　　　　





 　　　　　　先根据上升沿计数（只用到一个计数器）从0计到（N-1）

　　　　　　 再产生两个使能信号tff_1en、tff_2en，其中tff_1en为计数0时使能，tff_2en为计数到（N+1）/2时使能

　　　　　　然后根据tff_1en和上升沿产生分频时钟div1，根据tff_2en和下降沿产生分频时钟div2；

　　　　　　最后两个分频时钟异或就OK，得到占空比50%的计数分频；

占空比非50%（非整数分频）：

　　比如N+0.5分频形式，

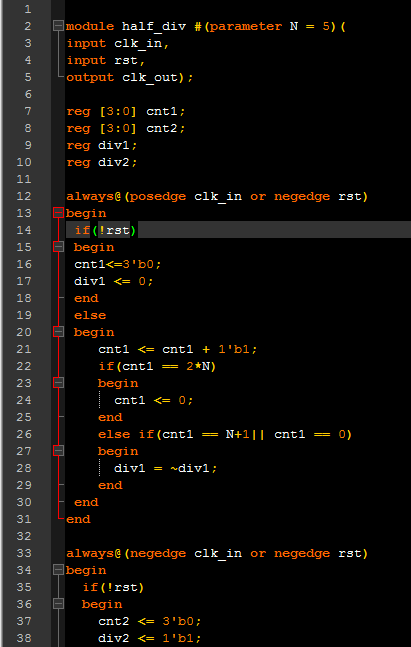

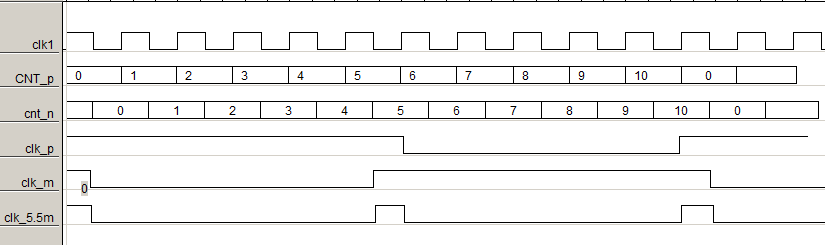

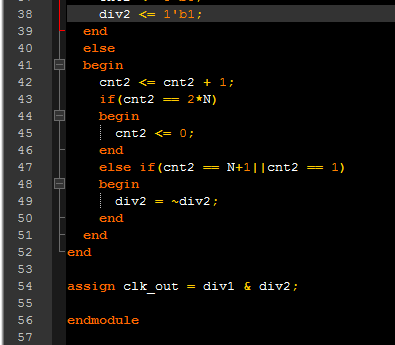

　　1.方法一：分析N+0.5分频为N+0.5个周期内有一个高电平形式，及在2*（N+0.5）= 2N+1内有两个周期高电平，如下例题5.5=5+0.5分频



　　采用在2*5+1=11个周期内，有两个高电平，高电平6个周期再减去0.5周期则可以实现，用与的形式去减掉0.5周期，

• 所以两个计数器一个采用上升沿一个采用下降沿；
• 起始值要相反；
• 两个计数低电平周期都比高电平周期少一个周期；
• 让两个分频时钟相与可以的到要求。
•





　2.方法二：

　　https://www.cnblogs.com/huangqiwei/p/4146653.html
