C#实现三菱MC通讯协议库（4C帧-格式1）

运行环境：VS2022 .net Standard2.0
通讯库项目地址(Gitee)：通讯库项目Gitee 仓库
Melsec通讯手册链接(蓝奏云)：三菱Q系列与L系列MELSEC通讯协议手册
C24模块用户手册链接(蓝奏云)：三菱Q系列串行通信模块用户手册（基础篇）
QnA兼容4C帧格式1报文分析：QnA兼容4C帧格式1报文分析
通讯工具(蓝奏云)：Commix 1.4

概要：根据三菱的 Melsec 通讯协议(本文称MC协议)手册内容，使用串口实现了 PC 与 PLC 的通讯，能够通过QnA兼容4C帧的格式1实现 PC 读写 PLC 的软元件存储器内容(异步方法)，最后用一个 C#控制台项目测试了通讯库功能

背景介绍

MC协议是三菱 PLC 与主机通讯的一种公开协议，PC 可通过三菱C24或者E71模块读取 PLC 的运行状态和I/O点位

以下是MC协议的两种模块和适用的通信帧和通信格式代码表格

对象模块	可使用的通信帧		通信数据代码
C24	QnA兼容3C帧	格式1~4	ASCII代码
	QnA兼容4C帧	格式5	二进制代码
	QnA兼容2C帧	格式1~4	ASCII代码
	A兼容1C帧		ASCII代码
E71	4E帧		ASCII代码或二进制代码
	QnA兼容3E帧		ASCII代码或二进制代码
	A兼容1E帧		ASCII代码或二进制代码

通过MC协议进行的数据通信是以半双工通信进行，在对PLC发送指令报文后会接收到来自PLC的响应报文，接收完全后才能再次发送下一个指令报文
在没接收完全响应报文就发送下一个指令报文会发生错误！

示意图如下所示

半双工通信图

本文主要介绍QnA兼容4C帧的格式1，需要使用RS232线连接PC主机与PLC，连接示意图与RS232线序图如下所示

连接示意图

RS232线序图

QnA兼容4C帧（格式1）报文分析

QnA兼容4C帧的格式1通过ASCII代码进行通信，通信报文如下表

以QnA兼容4C帧(格式1)读写M0～M4、D0～D1的两个例子，通过表格说明
报文表格文件：QnA兼容4C帧格式1报文分析

读写M0～M4报文例子

读取M0～M4

读取M0～M4

写入M0～M4

写入M0～M4

读写D0～D1报文例子

读取D0～D1

读取D0～D1

写入D0～D1

读取D0～D1

QnA兼容4C帧的通用数据内容说明

此部分在官方的协议手册有详细说明，相关内容通过下列图片表示

控制代码

数据字节数(格式5用)

数据字节数

帧识别编号

站号

网络编号与可编程控制器编号

请求目标模块I/O编号

请求目标模块站号

请求目标模块站号1

请求目标模块站号2

本站编号

和校验代码

在报文中参与和校验的部分在各个格式中不同，需要自行查阅协议手册

和校验代码

出错代码

C24模块与E71模块的错误代码可能不相同，需要自行查阅协议手册
C24模块用户手册：三菱Q系列串行通信模块用户手册（基础篇）

出错代码

软元件的批量读写指令

指令的部分内容说明

各个指令范围说明

位单元的读写指令

位单元读取指令内容

位单元写入指令内容

字单元的读写指令

字单元读取指令内容

字单元写入指令内容

MC协议的功能很强大，本文的内容只是分享了其中的一小部分，如果大家有需要的话，可以通过它的通讯手册更深入的了解MC协议
MC协议手册：三菱Q系列与L系列MELSEC通讯协议手册

MC通讯库的C#实现

和校验实现

根据上文提供的和校验代码规则制作了一个和校验的方法，以下代码可以用于手动调试和校验代码的内容

Console.WriteLine("Start Test!!");

//测试用，Frame1的和校验代码应为"0x31,0x43"；或者十进制的"49,67"
List<byte> Frame1 = new List<byte> { 0x46, 0x39, 0x30, 0x30, 0x30, 0x30, 0x46, 0x46, 0x30, 0x30, 0x30, 0x34, 0x30, 0x31, 0x30, 0x30, 0x30, 0x31, 0x58, 0x2A, 0x30, 0x30, 0x30, 0x30, 0x34, 0x30, 0x30, 0x30, 0x30, 0x35 };

List<byte> Frame2 = new List<byte> { 0x46, 0x38, 0x30, 0x30, 0x30, 0x30, 0x46, 0x46, 0x30, 0x33, 0x46, 0x46, 0x30, 0x30, 0x30, 0x30, 0x30, 0x34, 0x30, 0x31, 0x30, 0x30, 0x30, 0x31, 0x4d, 0x2a, 0x30, 0x30, 0x30, 0x30, 0x30, 0x30, 0x30, 0x30, 0x30, 0x35 };


List<byte> result = CheckSum(Frame2);

System.Console.WriteLine($"{result[0]},{result[1]}");

System.Console.WriteLine("Over!!");

public static List<byte> CheckSum(List<byte> frame)
{
    try
    {
        List<byte> checkResult = new List<byte>();

        //取和
        int sum = 0;
        foreach (byte b in frame)
        {
            sum += b;
        }

        //截取最后后两位
        byte lowByte = (byte)(sum & 0xFF);

        //转为十六进制字符串
        string hexString = lowByte.ToString("X2");

        if (hexString.Length >= 2)
        {
            char num1 = hexString[hexString.Length - 2];
            char num2 = hexString[hexString.Length - 1];

            //按照高位在前顺序添加
            checkResult.Add((byte)num1);
            checkResult.Add((byte)num2);
        }
        else
        {
            checkResult.Add(0x30);
            checkResult.Add((byte)hexString[0]);
        }

        return checkResult;
    }
    catch (Exception)
    {
        throw;
    }
}

串口通讯实现

通讯库使用了Serial Port进行串口通讯，通过使用SemaphoreSlim(信号量限制)、DataReceived(串口接收数据方法)和TaskCompletionSource(异步任务传输串口数据)等内容实现串口通讯

以下是部分代码

//构造函数
public Melsec4CClient(string portname, int baudrate, System.IO.Ports.Parity parity, int databits, System.IO.Ports.StopBits stopbits)
        {
            this.PortName = portname;
            this.BaudRate = baudrate;
            this.Parity = parity;
            this.DataBits = databits;
            this.StopBits = stopbits;
        }

//串口接收数据方法
private void Melsec_4C_ReadIO_DataReceived(object sender, SerialDataReceivedEventArgs e)
        {
            try
            {
                //获取并添加到缓冲区
                int bytesToRead = serialPort.BytesToRead;
                byte[] buffer = new byte[bytesToRead];
                serialPort.Read(buffer, 0, bytesToRead);

                receiveBuffer.AddRange(buffer);

                //处理数据
                //查找完整的报文
                while (true)
                {
                    if (format == Melsec_4C_FormatEnum.Format1)
                    {
                        int startIndex = receiveBuffer.IndexOf((byte)0x02);//STX
                        int errIndex = receiveBuffer.IndexOf((byte)0x15);//NAK

                        if (startIndex != -1 && errIndex == -1)//只找到STX,正常结束
                        {
                            if (receiveBuffer.Count > 17 + startIndex)//接收保文到Data部分
                            {
                                int seqStartIndex = FindSeq(receiveBuffer, new byte[] { 0x02, 0x46, 0x38 });
                                if (seqStartIndex == -1)
                                {
                                    //继续接收数据
                                    break;
                                }
                                if (seqStartIndex != startIndex)
                                {
                                    startIndex = seqStartIndex;
                                }

                                int endIndex = receiveBuffer.IndexOf((byte)0x03, startIndex + 17);//ETX
                                if (endIndex == -1)
                                {
                                    //继续接收数据
                                    break;
                                }
                                //找到和校验位置
                                if (isCheckSum)//有和校验
                                {
                                    if (receiveBuffer.Count >= (endIndex + 3))
                                    {
                                        int frameEnd = endIndex + 3;
                                        //提取完整报文（从STX到和校验代码）
                                        List<byte> completeFrame = receiveBuffer.GetRange(startIndex, frameEnd - startIndex);
                                        //读取到的和校验数值
                                        List<byte> receivedCheckSum = new List<byte>() { completeFrame[completeFrame.Count - 2], completeFrame[completeFrame.Count - 1] };
                                        //用于计算和校验的数据
                                        List<byte> dataForCheckSum = new List<byte>();

                                        for (int i = 1; i < completeFrame.Count - 2; i++)//待测试
                                        {
                                            dataForCheckSum.Add(completeFrame[i]);
                                        }

                                        List<byte> calculatedCheckSum = Melsec_4C_Check.CheckSum(format, dataForCheckSum);
                                        if (!calculatedCheckSum.SequenceEqual(receivedCheckSum))
                                        {
                                            throw new InvalidOperationException("读取的和校验数值与计算的不符");
                                        }

                                        //完成结果
                                        receiveTcs.TrySetResult(completeFrame);

                                        //清除缓冲区中已处理的报文
                                        receiveBuffer.RemoveRange(0, frameEnd);
                                    }
                                    else
                                    {
                                        //继续接收数据
                                        break;
                                    }
                                }
                                else//无和校验
                                {
                                    List<byte> completeFrame = receiveBuffer.GetRange(startIndex, endIndex - startIndex);//待测试，是否要+1？

                                    //完成结果
                                    receiveTcs.TrySetResult(completeFrame);

                                    //清除缓冲区中已处理的报文
                                    receiveBuffer.RemoveRange(0, endIndex);
                                }

                            }
                            else
                            {
                                //继续接收数据
                                break;
                            }
                        }
                        else if (startIndex == -1 && errIndex != -1)//只找到NAK，异常结束
                        {


                            //到达固定字数
                            if (receiveBuffer.Count >= 21 + errIndex)
                            {
                                int seqErrIndex = FindSeq(receiveBuffer, new byte[] { 0x15, 0x46, 0x38 });
                                if (seqErrIndex == -1)
                                {
                                    //继续接收数据
                                    break;
                                }
                                if (seqErrIndex != errIndex)
                                {
                                    errIndex = seqErrIndex;
                                }

                                int frameEnd = errIndex + 21;
                                List<byte> completeFrame = receiveBuffer.GetRange(errIndex, frameEnd - errIndex);//待测试，是否要+1？
                                                                                                                 //完成结果
                                receiveTcs.TrySetResult(completeFrame);

                                //清除缓冲区中已处理的报文
                                receiveBuffer.RemoveRange(0, frameEnd);
                            }
                            else
                            {
                                //继续接收数据
                                break;
                            }
                        }
                        else //两个开头都没找到
                        {
                            //继续接收数据
                            break;
                        }

                    }
                    else
                    {
                        //format数值错误，抛出异常
                        throw new ArgumentOutOfRangeException("format error!");
                    }
                }
            }
            catch (Exception ex)
            {
                if (receiveTcs.Task.IsCompleted == false)
                {
                    receiveTcs.TrySetException(ex);
                }
            }
        }

//读取位单位的异步方法
public async Task<List<bool>> ReadIOBitAsync(Melsec_4C_IOAreaEnum IOArea, uint IOAdr, uint ReadCount)
        {
            try
            {
                Melsec_4C_FrameConfig config = new Melsec_4C_FrameConfig();
                if (format == Melsec_4C_FormatEnum.Format1)
                {
                    config.IDCode = Melsec_4C_ControlCode.IDCode_ASCII_4C;//F8
                    config.SNCode = new List<byte> { 0x30, 0x30 };//00
                    config.NetCode = new List<byte> { 0x30, 0x30 };//00
                    config.CPUCode = new List<byte> { 0x46, 0x46 };//FF
                    config.TargetModuleIOCode = new List<byte> { 0x30, 0x33, 0x46, 0x46 };//03FF
                    config.TargetModuleSNCode = new List<byte> { 0x30, 0x30 };//00
                    config.ThisSNCode = new List<byte> { 0x30, 0x30 };//00
                    config.Command = new List<byte> { 0x30, 0x34, 0x30, 0x31 };//0401
                    config.SonCommand = new List<byte> { 0x30, 0x30, 0x30, 0x31 };//0001

                    List<byte> datas = new List<byte>();
                    //选择IO区域代码
                    switch (IOArea)
                    {
                        case Melsec_4C_IOAreaEnum.IO_X:
                            datas.AddRange(Melsec_4C_IOAreaCode.IOArea_ASCII.IOArea_X);
                            break;
                        case Melsec_4C_IOAreaEnum.IO_Y:
                            datas.AddRange(Melsec_4C_IOAreaCode.IOArea_ASCII.IOArea_Y);
                            break;
                        case Melsec_4C_IOAreaEnum.IO_M:
                            datas.AddRange(Melsec_4C_IOAreaCode.IOArea_ASCII.IOArea_M);
                            break;
                        case Melsec_4C_IOAreaEnum.IO_L:
                            datas.AddRange(Melsec_4C_IOAreaCode.IOArea_ASCII.IOArea_L);
                            break;
                        case Melsec_4C_IOAreaEnum.IO_F:
                            datas.AddRange(Melsec_4C_IOAreaCode.IOArea_ASCII.IOArea_F);
                            break;
                        case Melsec_4C_IOAreaEnum.IO_V:
                            datas.AddRange(Melsec_4C_IOAreaCode.IOArea_ASCII.IOArea_V);
                            break;
                        case Melsec_4C_IOAreaEnum.IO_B:
                            datas.AddRange(Melsec_4C_IOAreaCode.IOArea_ASCII.IOArea_B);
                            break;
                        case Melsec_4C_IOAreaEnum.IO_TC:
                            datas.AddRange(Melsec_4C_IOAreaCode.IOArea_ASCII.IOArea_T);
                            break;
                        case Melsec_4C_IOAreaEnum.IO_CC:
                            datas.AddRange(Melsec_4C_IOAreaCode.IOArea_ASCII.IOArea_C);
                            break;
                        case Melsec_4C_IOAreaEnum.IO_S:
                            datas.AddRange(Melsec_4C_IOAreaCode.IOArea_ASCII.IOArea_S);
                            break;
                        default:
                            throw new ArgumentOutOfRangeException("IO区域选择出错");
                    }

                    datas.AddRange(MelsecConverter.Uint_D6String_ByteList(IOAdr));
                    datas.AddRange(MelsecConverter.Uint_D4String_ByteList(ReadCount));

                    config.Datas = datas;

                    var result = await ReadIOAreaAsync(config);


                    //result解析
                    if (result.IsSuccessed)
                    {
                        List<bool> listResult = MelsecConverter.ByteList_ASCII_BoolList(result.Datas);
                        return listResult;
                    }
                    else
                    {
                        throw new Exception(result.ExMessage);
                    }
                }
                else
                {
                    throw new ArgumentOutOfRangeException("format选择出错");
                }
            }
            catch (Exception)
            {
                throw;
            }
        }

详细代码可参考：通讯库项目Gitee 仓库

控制台试验

使用控制台进行通讯库试验，以下是试验使用的代码和试验结果图

using Mitsubishi.MelsecLib;
using Mitsubishi.MelsecLib.Melsec4CBase;
using System.IO.Ports;

namespace MelsecTest
{
    internal class Program
    {
        private static Melsec4CClient? plc;

        private static Melsec_4C_FormatEnum format;

        static async Task Main(string[] args)
        {
            plc = new Melsec4CClient("COM6",9600, Parity.Even,7,StopBits.Two);

            var isConnect = await plc.ConnectAsync(Melsec_4C_FormatEnum.Format1,true,false);

            if (isConnect)
            {
                Console.WriteLine("读取X0～X6");

                var result1 = await plc.ReadIOBitAsync(Melsec_4C_IOAreaEnum.IO_X, 0, 6);

                foreach (var b in result1)
                {
                    Console.WriteLine(b.ToString());
                }

                await Task.Delay(1000);

                Console.WriteLine("读取M300～M306");

                var result2 = await plc.ReadIOBitAsync(Melsec_4C_IOAreaEnum.IO_M, 300, 6);

                foreach (var b in result2)
                {
                    Console.WriteLine(b.ToString());
                }

                await Task.Delay(1000);

                Console.WriteLine("读取D3000～D3006");

                var result3 = await plc.ReadIOWordAsync(Melsec_4C_IOAreaEnum.IO_D, 3000, 6);

                foreach (var b in result3)
                {
                    Console.WriteLine(b.ToString());
                }

                await Task.Delay(1000);

                Console.WriteLine("写入M300～M306");

                var result4 = await plc.WriteIOBitAsync(Melsec_4C_IOAreaEnum.IO_M, 300, new List<bool> { true, false, true, true, false, true });

                if (result4)
                {
                    Console.WriteLine("写入M300～M306：OK");
                }
                else
                {
                    Console.WriteLine("写入M300～M306：NG");
                }

                await Task.Delay(1000);

                Console.WriteLine("读取M300～M306");

                var result5 = await plc.ReadIOBitAsync(Melsec_4C_IOAreaEnum.IO_M, 300, 6);

                foreach (var b in result5)
                {
                    Console.WriteLine(b.ToString());
                }

                await Task.Delay(1000);

                Console.WriteLine("写入D3000～D3006");

                var result6 = await plc.WriteIOWordAsync(Melsec_4C_IOAreaEnum.IO_D, 3000, new List<short> { 11,22,33,44,55,66 });

                if (result6)
                {
                    Console.WriteLine("写入D3000～D3006：OK");
                }
                else
                {
                    Console.WriteLine("写入D3000～D3006：NG");
                }

                await Task.Delay(1000);

                Console.WriteLine("读取D3000～D3006");

                var result7 = await plc.ReadIOWordAsync(Melsec_4C_IOAreaEnum.IO_D, 3000, 6);

                foreach (var b in result7)
                {
                    Console.WriteLine(b.ToString());
                }

                await Task.Delay(1000);

                Console.WriteLine("恢复M300～M306");

                await plc.WriteIOBitAsync(Melsec_4C_IOAreaEnum.IO_M, 300, new List<bool> { false, false, false, false, false, false });

                await Task.Delay(1000);

                Console.WriteLine("恢复D3000～D3006");

                await plc.WriteIOWordAsync(Melsec_4C_IOAreaEnum.IO_D, 3000, new List<short> { 0, 0, 0, 0, 0, 0 });

                await Task.Delay(1000);
            }
            else
            {
                Console.WriteLine("连接错误");
            }

            await plc.DisconnectAsync();
            Console.ReadKey();
        }
    }
}

详细代码可参考：通讯库项目Gitee 仓库

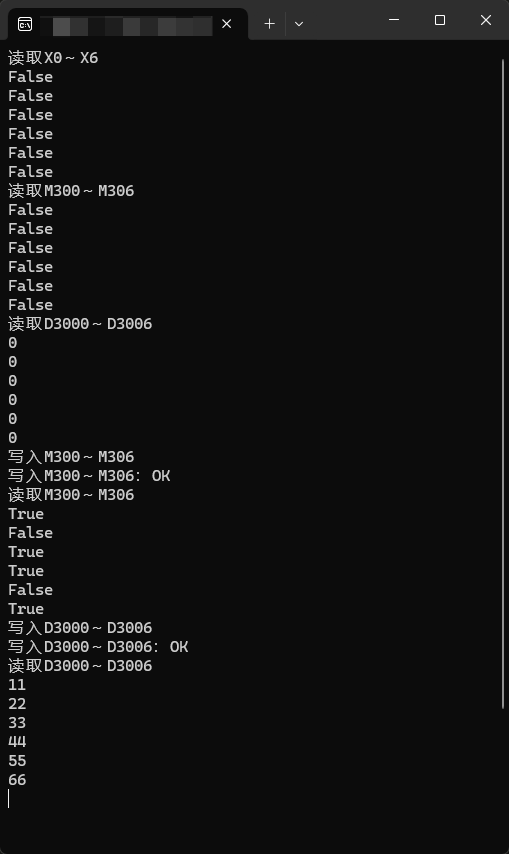

试验结果图如下图

试验结果图

后续

项目还有很多值得改进的地方，例如使用ConcurrentQueue多线程队列来实现串口通讯的队列；开发4C帧的其他格式和E71模块的通讯代码等，这些后续进行改进了都会在仓库上进行更新。😃
