7.6.2 残差块

书上对残差网络的理解讲的有一点不清楚，解释一下。实际上，残差网络真正想干的事是通过在原网络上加入层/块（这就让原网络变得更深），而不改变原来的网络能够学习到的函数，以图\(7-8\)为例（这个图\(7-8\)画的是VGG的架构，与其下面的代码是相符合的，当然还有其他各种各样的残差块）
这两张图片中的\(x\)就是原网络学出来的东西（注意\(x\)的所有值都是整数，因为上一个块的激活函数是\(\text{ReLu}\)），虚线框以及最上面的激活函数就是我们新加的块；左图是原来我们不使用残差网络直接加入一个块，这个样子就可能会导致我们很难学习到以前能够学习到的函数（以前能够学习到\(x\)，但是现在的输出\(f(x)\)经过最上面的激活函数的输出不一定是\(x\)）；右图是我们对新加入的块使用残差技巧，这个时候就像书上说的一样，把第二个权重层的参数全部设置为\(0\)，那么\(x\)经过这个残差块之后（也就是最上面的激活函数的输出）还是\(x\)，就能够学习到原来的函数

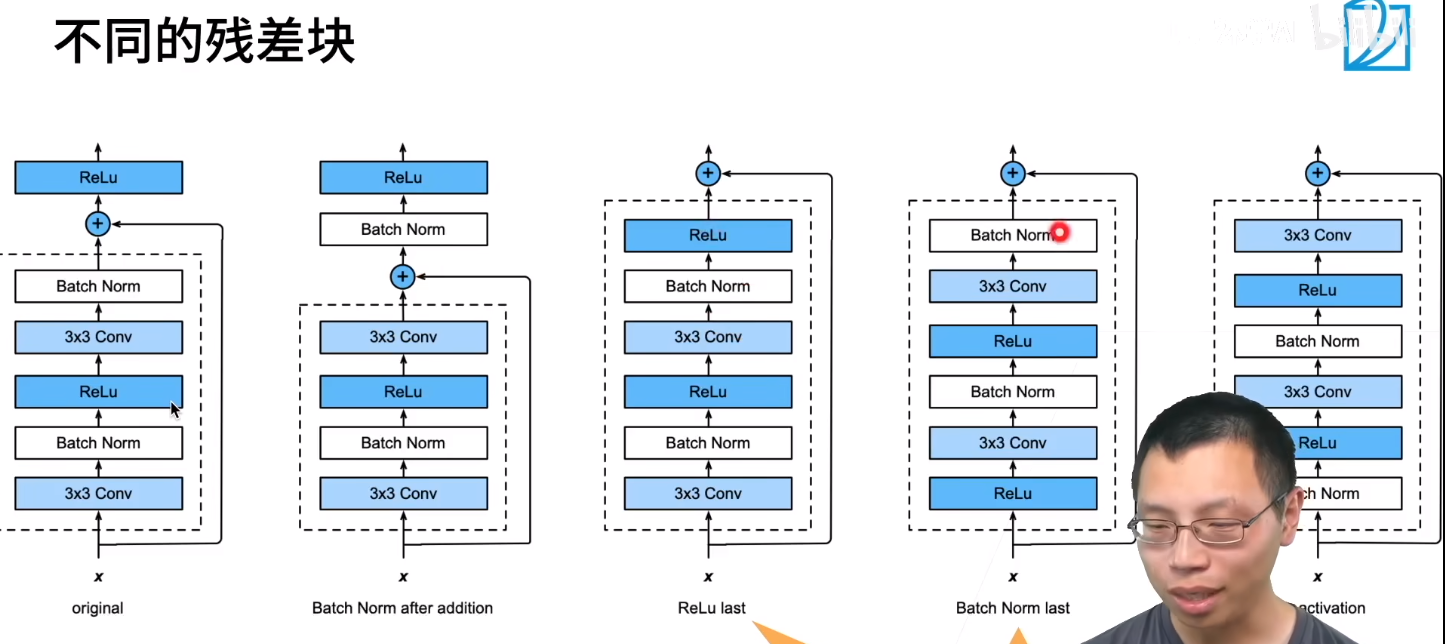

还有如下各种残差块

但是可能效果都差不多，原始的可能还更好

效果见下

残差块使得训练很深的网络变为可能（甚至一千层）
