NVIDIA GPU调研： 访存通路设计

Vertical

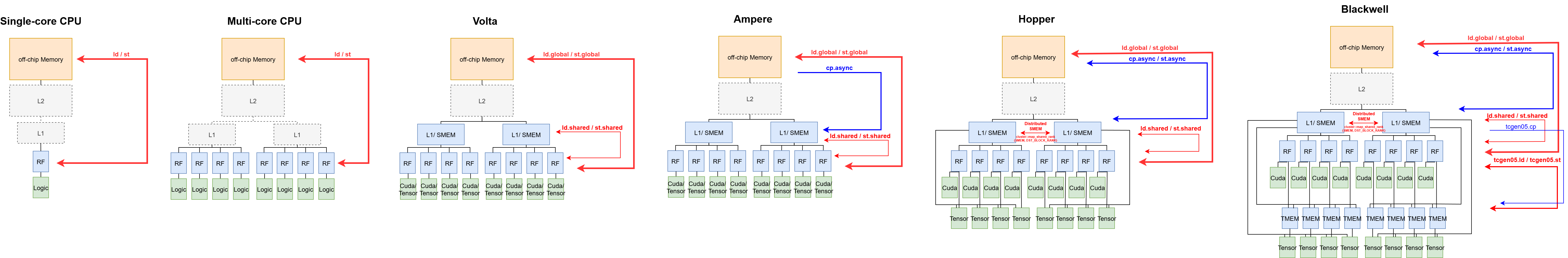

从 Volta 引入 SMEM 总共 3 层存储结构。纵向结构上，传统架构仅对用户暴露 2 层存储交互，而随着 Hopper 添加 st.async ，NVIDIA GPU 完成暴露 3 层存储结构的双向通信接口，即 \(2\times C_{3}^{2}=6\) 一共 6 种指令。

Src\Dst	RF	SMEM	DRAM
RF	x	st. Shared	st. Global
SMEM	ld. Shared	x	st. Async (Hopper)
DRAM	ld. Global	cp. Async (Ampere)	x

而 Blackwell 引入 Tensor Memory 添加一层存储结构

Src\Dst	RF	TMEM	SMEM	DRAM
RF	x	tcgen05.ld (Blackwell)	st. Shared	st. Global
TMEM	tcgen05.st (Blackwell)	x
SMEM	ld. Shared	tcgen05.cp (Blackwell)	x	st. Async (Hopper)
DRAM	ld. Global		cp. Async (Ampere)	x

Horizontal

横向结构上，Hopper 支持 Distributed Shared Memory ，在 SM-SM 之间直接交互数据^[1]。

---

1. Benchmarking and Dissecting the Nvidia Hopper GPU Architecture ↩︎
