CMOS问题

PMPS和NMOS的结合叫做CMOS技术。一旦向栅极端子施加电压，体内的电荷载流子（如空穴）就会被驱离栅极端子。这允许在两个端子（如源极和漏极）之间配置n型沟道，并且可以使用感应n型沟道从源极到漏极的两个端子的电子传导电流。

与NMOS相比，CMOS技术在质量上是一流的。特别是在低静态功耗和抗噪声等特性方面

什么是P阱和N阱？

把p沟道MOS场效应管制作在n型硅片衬底（电子导电）上，另外用硼离子注入到n型衬底上，形成一个p阱（其实后来就对应P沟道）

把n沟道MOS场效应管制作在p型硅片衬底（空穴导电）上，而用磷注入到p型衬底上，形成一个n阱（其实就对应N沟道）

什么是CMOS?

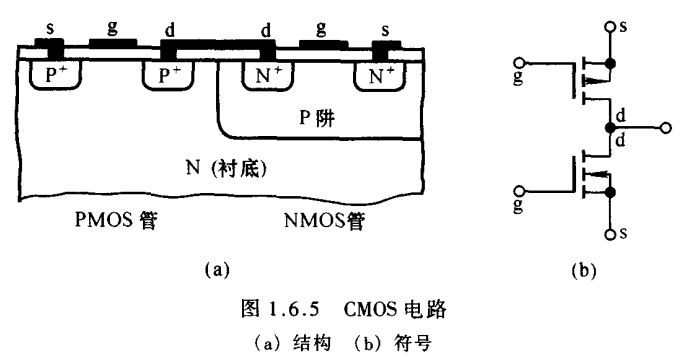

全称是complementary metal oxide semiconductor，在大规模电路中，CMOS和PMOS集成在一起，通过同一个信号来控制，从而实现数字电路的逻辑功能，如下图：
